  1. OSPF基础 日期：

  2. 课程目标 学习完本课程，您应该能够： OSPF n 掌握 路由协议基本原理 OSPF n 熟练配置单区域

  3. 目录 OSPF基本原理 n 配置OSPF n n OSPF信息显示与调试

  4. 什么是 OSPF OSPF Open Shortest Path First （ ，开放最 l IETF 短路径优先）是 开发的基于链路状态的 自治系统内部路由协议 OSPF 仅传播对端设备不具备的路由信息，网 l 络收敛迅速，并有效避免了网络资源浪费 OSPF IP IP 89 直接工作于 层之上， 协议号为 l OSPF 以组播地址发送协议包 l

  5. OSPF协议工作过程概述

  6. OSPF基础 含义与作用 用来在整个OSPF域中唯一标识一台路由器，该参数同时表明了LSA的生成者信息 选举规则： 手工设置的 router id x.x.x.x The highest loopback address The highest active physical interface address 注： 1 参与Router ID选举的接口可以没有激活OSPF 2 RID一旦生效 必须重启OSPF进程（Reset Ospf Process）才能更改（有时需要重启路由器） Router ID

  7. OSPF基础 OSPF支持以下四种网络类型 点到点(P2P) 点到多点（P2MP） 广播网络(Broadcast) NBMA NBMA的网络类型需要静态指定邻居，其余网络类型邻居自动发现 广播网络和NBMA的网络上需要进行DR/BDR的选举 在P2P和Broadcast网络上，Hello报文以组播地址（224.0.0.5）进行发送；在P2MP NBMA VL（Virtual－Link）上 Hello报文以单播地址进行发送 网络类型

  8. OSPF基础 DR/BDR DR BDR DRother DRother 交换Hello包和LSA,数据库同步后 最终会形成Full的状态 只交换Hello包,数据库同步后 最终会形成Two-Way的状态

  9. OSPF基础 DR/BDR选举 • 选举规则 • 首先比较 Interface Priority（默认值为1， 可以通过ospf dr-priority修改） • Priority=0则意味着此路由器必然是DRother (在Hub-and-Spoke的NBMA网络中通过指定Spoke路由器的优先级为0来确保Hub路由器DR的角色） • 优先级相同则通过RID打破僵局(Tie-Breaker) • 两大原则 • 稳定压倒一切（非抢占） • 快速相应（BDR自动接替DR）

  10. OSPF基础 邻居状态机 尚未收到邻居的Hello, 开始发送Hello给邻居 Down 尝试发送Hello信息给邻居，但还没有收到任何信息（仅仅在NBMA模式有效） 收到了来自邻居的hello，但邻居的Hello信息中没有本路由器的ID(这个状态表明邻居还没有收到来自本地发送的Hello) 通过LSR和LSU报文的交互获取尚未发现的详细的链路状态信息 Attempt Init Loading 双向邻居关系建立（互相看到对方的Hello包中有自己的RID)，如果是多点访问网络，本阶段同时完成DR/BDR选举 路由器之间完成了数据库的同步 2-way ExStart Exchange DD报文交互的准备阶段（协商Master/Slave关系和DD报文的初始序列号） DD报文交互阶段 Full

  11. OSPF基础 区域类型 • 区域是从逻辑上将路由器划分为不同的组，每个组用区域号（Area ID）来标识 ， • 一个路由器可以属于不同的区域，但是一个网段（链路）只能属于一个区域，或者说每个运行OSPF的接口必须指明属于哪一个区域 。 • OSPF区域分为非骨干区域和骨干区域两大类 • 所有非骨干区域必须和骨干区域直接相连。

  12. 目录 OSPF基本原理 n 配置OSPF n n OSPF信息显示与调试

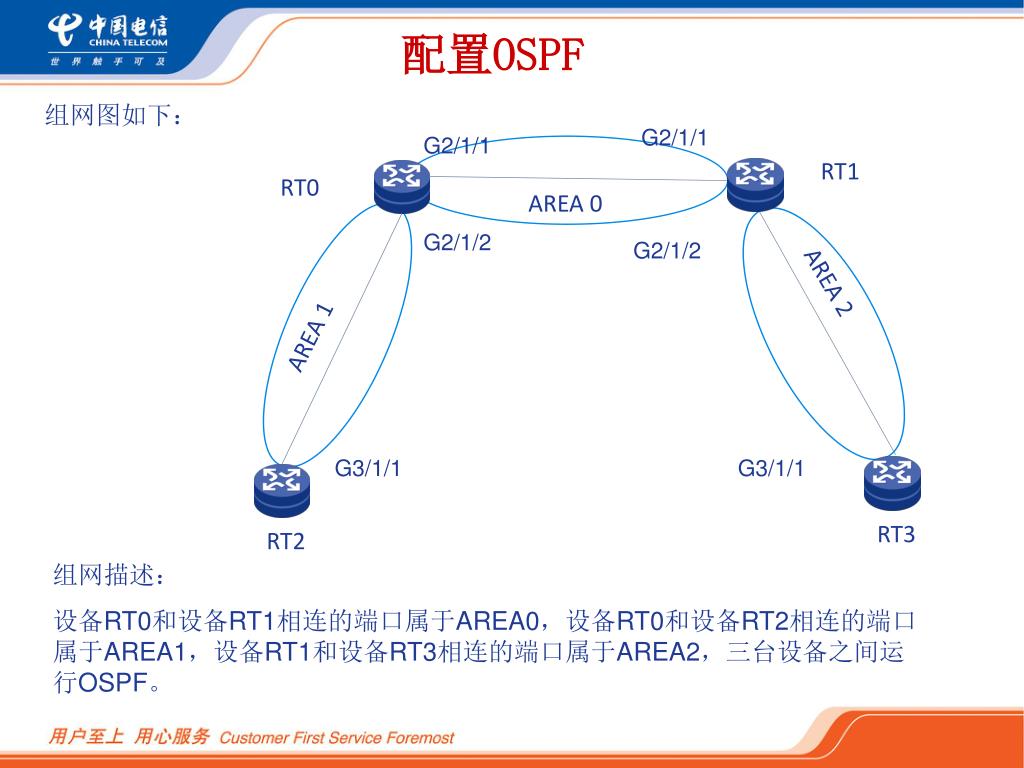

  13. 配置OSPF 组网图如下： G2/1/1 G2/1/1 RT1 RT0 AREA 0 G2/1/2 G2/1/2 AREA 2 AREA 1 G3/1/1 G3/1/1 RT3 RT2 组网描述： 设备RT0和设备RT1相连的端口属于AREA0，设备RT0和设备RT2相连的端口属于AREA1，设备RT1和设备RT3相连的端口属于AREA2，三台设备之间运行OSPF。

  14. 配置OSPF 具体配置步骤如下： 1.配置设备RT0 (1)配置与RT1相连接口的IP地址 [Sysname]interface GigabitEthernet 2/1/1 [Sysname-GigabitEthernet2/1/1]ip address 192.168.1.1 30 (2)配置与RT2相连接口的IP地址 [Sysname]interface GigabitEthernet 2/1/2 [Sysname-GigabitEthernet2/1/2]ip address 10.1.1.1 30 (3)配置环回口 [Sysname]interface LoopBack 0 [Sysname-LoopBack0]ip address 1.1.1.1 32

  15. 配置OSPF (4)配置OSPF [Sysname]router id 1.1.1.1 [Sysname]ospf [Sysname-ospf-1]area 0 [Sysname-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.3 [Sysname-ospf-1]area 1 [Sysname-ospf-1-area-0.0.0.1]network 10.1.1.0 0.0.0.3

  16. 配置OSPF 2.配置设备RT1 (1)配置与RT0相连接口的IP地址 [Sysname]interface GigabitEthernet 2/1/2 [Sysname-GigabitEthernet2/1/2]ip address 192.168.1.2 30 (2)配置与RT3相连接口的IP地址 [Sysname]interface GigabitEthernet 2/1/2 [Sysname-GigabitEthernet2/1/2]ip address 20.1.1.1 30 (3)配置环回口 [Sysname]interface LoopBack 0 [Sysname-LoopBack0]ip address 2.2.2.2 32

  17. 配置OSPF (4)配置OSPF [Sysname]router id 2.2.2.2 [Sysname]ospf [Sysname-ospf-1]area 0 [Sysname-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.3 [Sysname-ospf-1]area 2 [Sysname-ospf-1-area-0.0.0.2]network 20.1.1.0 0.0.0.3

  18. 配置OSPF 2.配置设备RT2 (1)配置与RT0相连接口的IP地址 [Sysname]interface GigabitEthernet 3/1/1 [Sysname-GigabitEthernet3/1/1]ip address 10.1.1.2 30 (2)配置环回口 [Sysname]interface LoopBack 0 [Sysname-LoopBack0]ip address 3.3.3.3 32 (3)配置OSPF [Sysname]router id 3.3.3.3 [Sysname]ospf [Sysname-ospf-1]area 1 [Sysname-ospf-1-area-0.0.0.1]network 10.1.1.0 0.0.0.3

  19. 配置OSPF 3.配置设备RT3 (1)配置与RT2相连接口的IP地址 [Sysname]interface GigabitEthernet 3/1/1 [Sysname-GigabitEthernet3/1/1]ip address 20.1.1.2 30 (2)配置环回口 [Sysname]interface LoopBack 0 [Sysname-LoopBack0]ip address 4.4.4.4 32 (3)配置OSPF [Sysname]router id 4.4.4.4 [Sysname]ospf [Sysname-ospf-1]area 2 [Sysname-ospf-1-area-0.0.0.2]network 20.1.1.0 0.0.0.3

  20. 目录 OSPF基本原理 n 配置OSPF n n OSPF信息显示与调试

  21. 显示OSPF邻居信息 该路由器的Router ID [H3C]display ospf peer OSPF Process 1 with Router ID 1.1.1.1 Neighbor Brief Information Area: 0.0.0.0 Router ID Address Pri Dead-Time Interface State 2.2.2.2 192.168.1.2 1 39 S0/2/0 Full/ - Area: 0.0.0.1 Router ID Address Pri Dead-Time Interface State 3.3.3.3 10.1.1.2 1 37 S0/2/1 Full/ - 邻居路由器的Router ID 路由器优先级 邻居路由器的接口地址

  22. 显示OSPF路由信息 <H3C>display ospf routing OSPF Process 1 with Router ID 1.1.1.1 Routing Tables Routing for Network Destination Cost Type NextHop AdvRouter Area 20.1.1.0/30 3124 Inter 192.168.1.2 2.2.2.2 0.0.0.0 10.1.1.0/30 1562 Stub 10.1.1.1 1.1.1.1 0.0.0.1 192.168.1.0/30 1562 Stub 192.168.1.1 1.1.1.1 0.0.0.0 Total Nets: 3 Intra Area: 2 Inter Area: 1 ASE: 0 NSSA: 0 路由开销 下一跳地址 路由发布者 区域ID 路由类型 目标地址

  23. OSPF信息显示命令

  24. 调试OSPF
