Esercizio_superfici_1

1. Esercizio_superfici_1 Sequenza fasi per creazione modello CATIA V5

4. Aprire il file : esercizio_superfici_1_fase_01.CATPart In questo file sono contenute le superfici velivolo che si utilizzeranno per la costruzione dell’elemento.

6. Attivare il Workbenches “Shape - Generative Shape Design” perché nella prima fase utilizzeremo la modalità di modellazione per superfici • Come prima operazione dobbiamo generare una nuova terna d’assi relativa alla geometria che dovremo manipolare • Inserire nell’albero della parte un nuovo Open Body rinominandolo per es. “ costruttivi “ • Creare un punto con coordinate x= 9514mm y= 0mm z= 0mm • Creare una terna d’assi secondaria che si appoggia al punto creato e con una rotazione sull’asse x di 35 deg

7. Funzione Point “Coordinates” creare un punto x= 9514mm y= 0mm z= 0mm

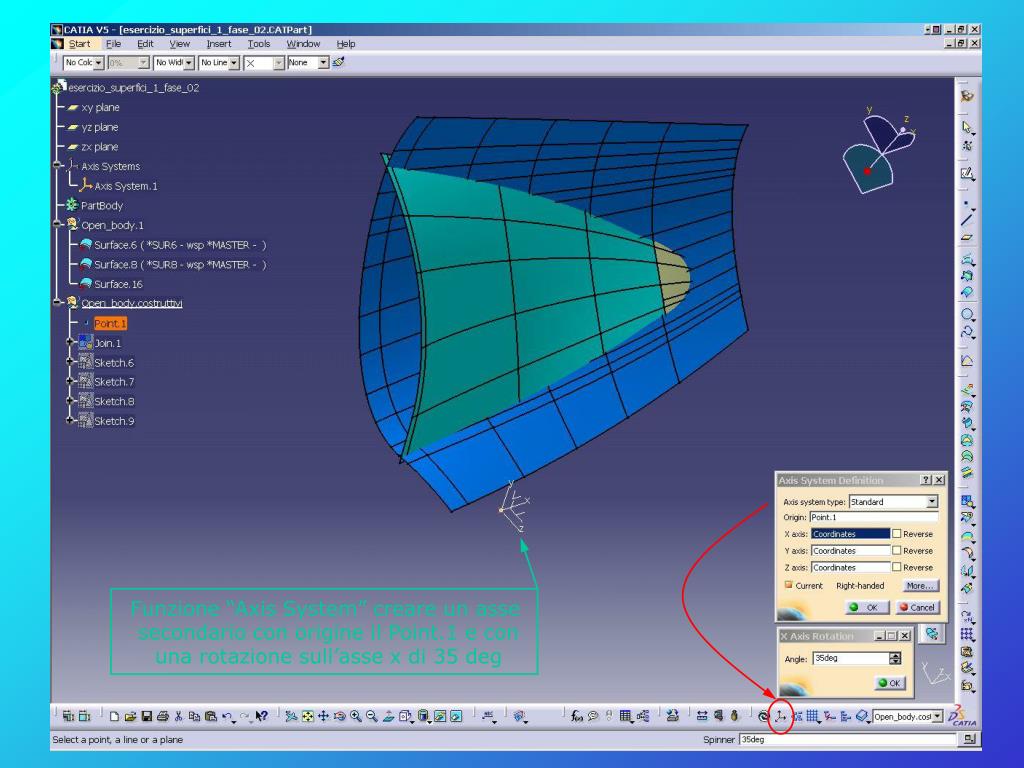

8. Funzione “Axis System” creare un asse secondario con origine il Point.1 e con una rotazione sull’asse x di 35 deg

9. Come prima operazione usando la funzione Joint dobbiamo unire le due superfici frontali

10. Funzione Joint unire la Surface.8 e la Surface.16 per creare un unico elemento

11. Dopo i riferimenti analizzando il disegno si passa alla definizione della geometria disegnando all’interno degli sketcher i vari profili di base. • Per le quote riferirsi al disegno diapositiva n° 3 • Creare dallo sketch 6 al 9 nel piano xy, dell’asse di riferimento e come origine selezionare il Point.1

12. Selezionare l’icona “Sketcher with Absolute Axis def.” e poi il piano XY dell’asse di riferimento e il Point.1

17. Avendo tutti i dati che ci permettono di avere i profili esterni ed interni della geometria si passa alla fase di rifilatura delle superfici. • Le prime due operazioni da eseguire sono un Trim tra le due superfici principali e uno Split con il piano yz

18. Funzione Trim ritagliamo la Join.1 con la Surface.6

19. Funzione Split ritagliamo il Trim creato con il piano yz

20. Si prosegue con le stesse due operazioni in sequenza per tutti gli sketcher generati. • Come prima operazione si proietterà lo sketch sulla superficie e poi si utilizzerà la curva ottenuta per ritagliare la stessa

21. Funzione Projection selezionare il 1°sketch e la superficie forzando la direzione secondo l’asse z

22. Funzione Split ritagliare la superficie con la curva creata con la proiezione

23. Funzione Projection selezionare il 2°sketch e la superficie forzando la direzione secondo l’asse z

24. Funzione Split ritagliare la superficie con la curva creata con la proiezione

25. Funzione Projection selezionare il 3°sketch e la superficie forzando la direzione secondo l’asse z

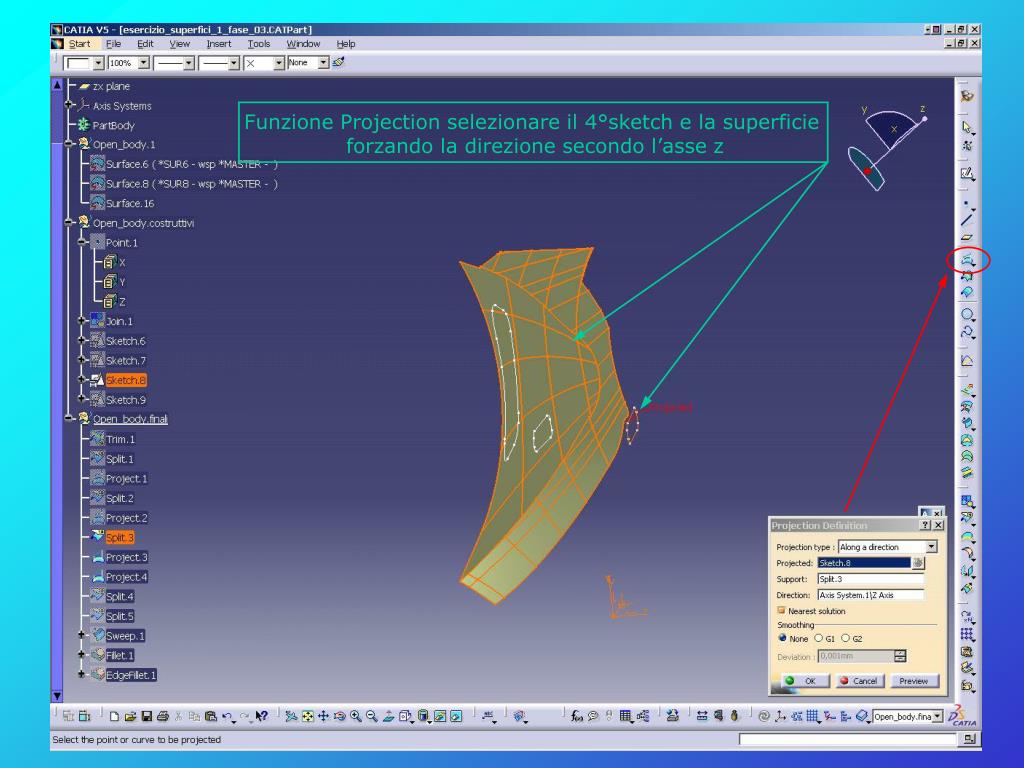

26. Funzione Projection selezionare il 4°sketch e la superficie forzando la direzione secondo l’asse z

27. Funzione Split ritagliare la superficie con la curva creata con la proiezione

28. Funzione Split ritagliare la superficie con la curva creata con la proiezione

29. Sull’ultima apertura generiamo una superficie per creare un rinforzo

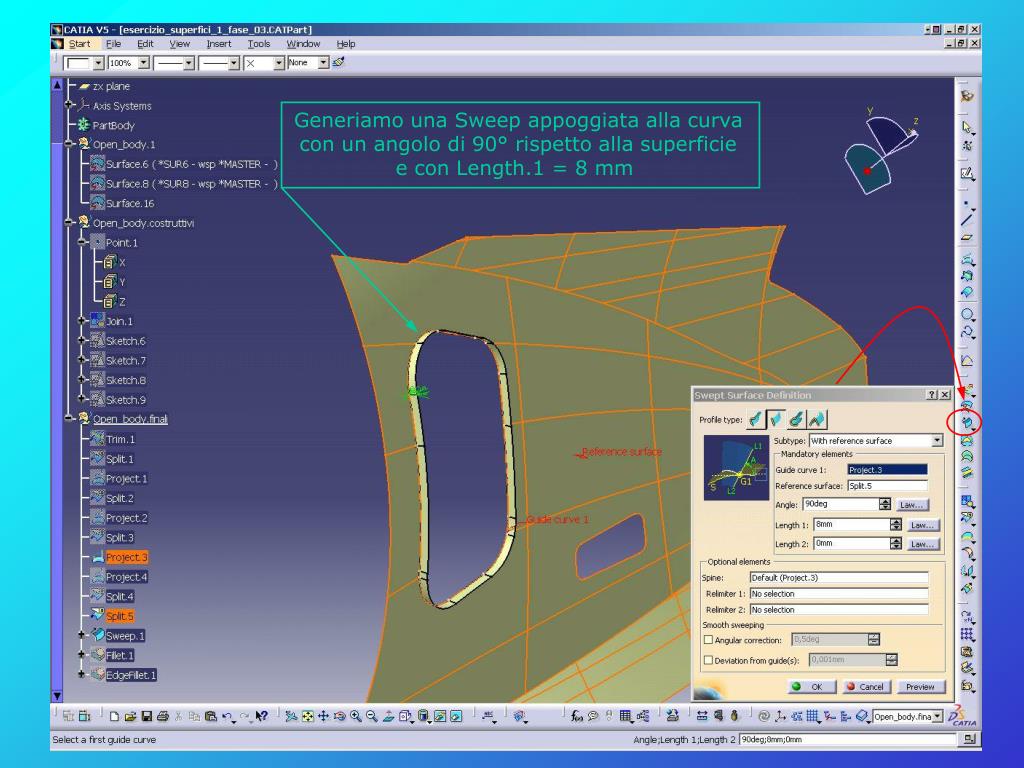

30. Generiamo una Sweep appoggiata alla curva con un angolo di 90° rispetto alla superficie e con Length.1 = 8 mm

31. Creiamo un raggio di raccordo con la funzione Fillet “BiTangent Fillet” di raggio 5mm tra le due superfici.

32. Come ultima operazione generiamo un raggio di raccordo sullo spigolo del Trim diapositiva 18

33. Creiamo un raggio di raccordo con la funzione Edge Fillet di raggio 6mm sullo spigolo come indicato.

34. Attivare il Workbenches “Mechanical Design - Part Design” per attivare la modellazzione solida

35. Con la funzione ThickSurface creare un solido con spessore di 1.5mm

36. Sul solido creato bisogna creare i raggi di raccordo sugli spigoli

37. Con la funzione Edge Fillet creare 4 raccordi sugli spigoli del solido con 9mm di raggio
