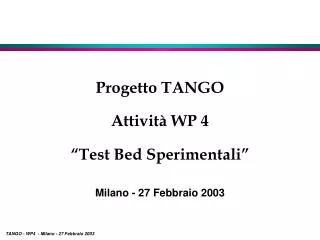

  1. Progetto TANGOAttività WP 4“Test Bed Sperimentali” Milano - 27 Febbraio 2003

  2. WP 4 - Testbed sperimentali • Unità di ricerca • CoRiTel • Università di Pisa • Consorzio Pisa Ricerche (CPR) • ISTI - CNR (Pisa)

  3. WP 4 - Testbed sperimentaliProposta iniziale (1/2) • Test bed 1 : Piano di controllo integrato per un architettura IP/MPLS/WDM • Specifiche • Singolo dominio • protocolli dell’architettura IP/MPLS/WDM • architettura MPLS centralizzata • riconfigurabilità della rete in caso di guasto • Sviluppo e test • implementazione protocolli di instradamento OSPT-TE • implementazione protocolli di segnalazione RSVP-TE • protocolli di gestione del traffico mediante dispositivo centralizzato • estensione al caso GMPLS

  4. WP 4 - Testbed sperimentaliProposta iniziale (2/2) • Test bed 2 : QoS in una rete IP • Specifiche • Domini Diffserv interconnessi • gestione dinamica del traffico IP e della QoS • Interlavoro tra architetture di controllo • Sviluppo e test • protocolli di comunicazione tra Edge Router (ER), Core Router (CR) e Bandwidth Broker (BB) • moduli dedicati alla gestione della QoS negli elementi di rete • moduli per il forwarding dei pacchetti (classifier, scheduling, policing , shaping)

  5. Stato attuale - CoRiTel MPLS (1/4) • Progetto ASTERIX • Advanced Solutions for Traffic Engineering: Research. Inplementation, eXstensions • Obiettivi • Realizzazione del piano di controllo basato su MPLS per il supporto di funzionalità avanzate di Traffic Engineering (TE) • Estensione, adattamento e implementazione dei protocolli per il supporto di funzioni di TE • Test e valutazione dell’integrazione tra protocolli e algoritmi per la gestione delle risorse in una rete IP/MPLS

  6. Stato attuale - CoRiTel MPLS (2/4) • Funzionalità realizzate • Architettura ibrida per il controllo degli LSP • statica (provisioning, off-line, centralizzata) • dinamica (on demand, on-line, distribuita) • Implementazione di due livelli di priorità nel set-up degli LSP • High Priority (HP), modalità provisioning • Low Priority (LP), modalità on demand • Possibilità di variazione on demand della banda assegnata agli LSP HP • Preemption degli LSP HP sugli LSP LP in caso di variazione di banda • Rerouting degli LSP LP in caso di preemption

  7. Stato attuale - CoRiTel MPLS (3/4) • Emulazione del solo piano di controllo • Topologia fisica • 7 PCs Linux Pentium II 350/600 MHz • 10/100 Mbits Ethernet links • Topologia logica • Mesh topology • Tutti i nodi sono router IP/MPLS • Tutti i nodi sono Edge Router

  8. Stato attuale - CoRiTel MPLS (4/4) • Protocolli implementati • RSVP-TE • explicit routing setup • E-LSP setup con bandwidth reservation • OSPF-TE • meccanismi a sogli di riduzione del flooding • Modulo Dynamic Routing • Constraint Based Routing

  9. Stato attuale - CoRiTel/Pisa QoS (1/3) • Progetto NEBULA • Network Engineering Beyond User-domain Level Agreements in IP networks • Obiettivi • Implementazione e test delle modalità di fornitura e di controllo della QoS in una rete IP Diffserv • allocazione statica delle risorse (provisioning model) • allocazione dinamica delle risorse (outsourcing model)

  10. PDP Q-SIP server (S1) Q-SIP server (S2) Q-SIP COPS DRA COPS DRA QoS enabled IP network SIP SIP PDP PEP PDP PEP QoSAccess Point / ER QoSAccess Point / ER Standard SIP clinet Standard SIP clinet COPS DRA COPS DRA BB Bandwidth Broker Stato attuale - CoRiTel/Pisa QoS(2/3) • Layout del testbed

  11. Stato attuale - CoRiTel/Pisa QoS (3/3) • Piattaforma Linux • Elementi realizzati • Edge Router • Bandwidth Broker • Q-SIP server • Q-SIP client • Protocolli • SIP • Q-SIP • COPS-DRA

  12. WP 4 - Testbed sperimentaliProposta iniziale (1/2) • Test bed 1 : Piano di controllo integrato per un architettura IP/MPLS/WDM • Specifiche • Singolo dominio • protocolli dell’architettura IP/MPLS/ WDM • architettura MPLS centralizzata • riconfigurabilità della rete in caso di guasto • Sviluppo e test • implementazione protocolli di instradamento OSPT-TE • implementazione protocolli di segnalazione RSVP-TE • protocolli di gestione del traffico mediante dispositivo centralizzato • estensione al caso GMPLS

  13. WP 4 - Testbed sperimentaliProposta iniziale (2/2) • Test bed 2 : QoS in una rete IP • Specifiche • Domini Diffserv interconnessi • gestione dinamica del traffico IP e della QoS • Interlavoro tra architetture di controllo • Sviluppo e test • protocolli di comunicazione tra Edge Router (ER), Core Router (CR) e Bandwidth Broker (BB) • moduli dedicati alla gestione della QoS negli elementi di rete • moduli per il forwarding dei pacchetti (classifier, scheduling, policing , shaping)

  14. Nuovi obiettivi • Testbed unico • Diffserv over MPLS • Funzionalità avanzate di TE • Piano d’utente e piano di controllo • Architetture alternative del piano di controllo • Realizzazioni sperimentali • 2 a Pisa (Università, CPR) • 1 o 2 a Roma (Coritel, Ericsson) • Ipotesi di interconnessione geografica Roma- Pisa

  15. Funzionalità di base • Diffserv over MPLS • Ambiente dinamico di richieste di attivazione flussi e/o LSP • Funzionalità di Restoration degli LSP • Differenziazione dei livelli di servizio • Ambiente Multidominio • Architettura centralizzata • Architettura distribuita • Funzionalità di management • Aree di accesso eterogenee • Sistema di monitoraggio delle performance

  16. Scenario di riferimento • Bandwidth Broker: • Admission Control; • DiffServ Configuration; • Interdomain communication; • Path Computation; • Monitoring. • Edge Router: • Label Edge Router • Diffserv • [Local Admission Control] RSVP – TE RSVP – TE Edge Router MPLS/DiffServ domain • Core Router • Label SwitchedRouter • Diffserv

  17. Attività 2003 - CoRiTel • Allineamanto dei test-bed esistenti • aggiornamento e test nuova release RSVP-TE • aggiornamento e test nuova release OSPF-TE • Evoluzione del Testbed • Definizione delle classi di servizio degli LSP (cfr. WP1, WP3) • Definzione delle funzionalità di LSP restoration (cfr. WP3) • Studio e definizione dei meccanismi per il supporto delle funzionalità di restoration • Evoluzione dei protocolli di controllo • Studio e definizione delle modalità di integrazione Diffserv/MPLS

  18. Attività 2003 - UniPI/CPR • Creazione ambiente multiaccesso ad un dominio MPLS/Diffserv • Accesso IntServ • Accesso H.323 • web • Architettura centralizzata • Configurazione SNMP dei Core Router con Bandwidth Broker • Modalità di mappaggio tra PHB e LSP • Estensione protocollo COPS (e.g. ERO) • Aspetti di TE • Architettura distribuita • Routing da parte del Border Router • RSVP-TE su iniziativa dei Border Router

  19. Attività 2003 - ISTI • Studio dell’estensione del testbed anche ad ambienti wireless e satellitare • Studio sperimentale del comportamento del protocollo TCP su tratta satellitare • Sviluppo di moduli software di interfaccia • Definizione ed esecuzione delle procedure di verifica funzionale del testbed
