  1. PODZEMNÍ STAVBY Mikrotunelování Ústav geotechniky

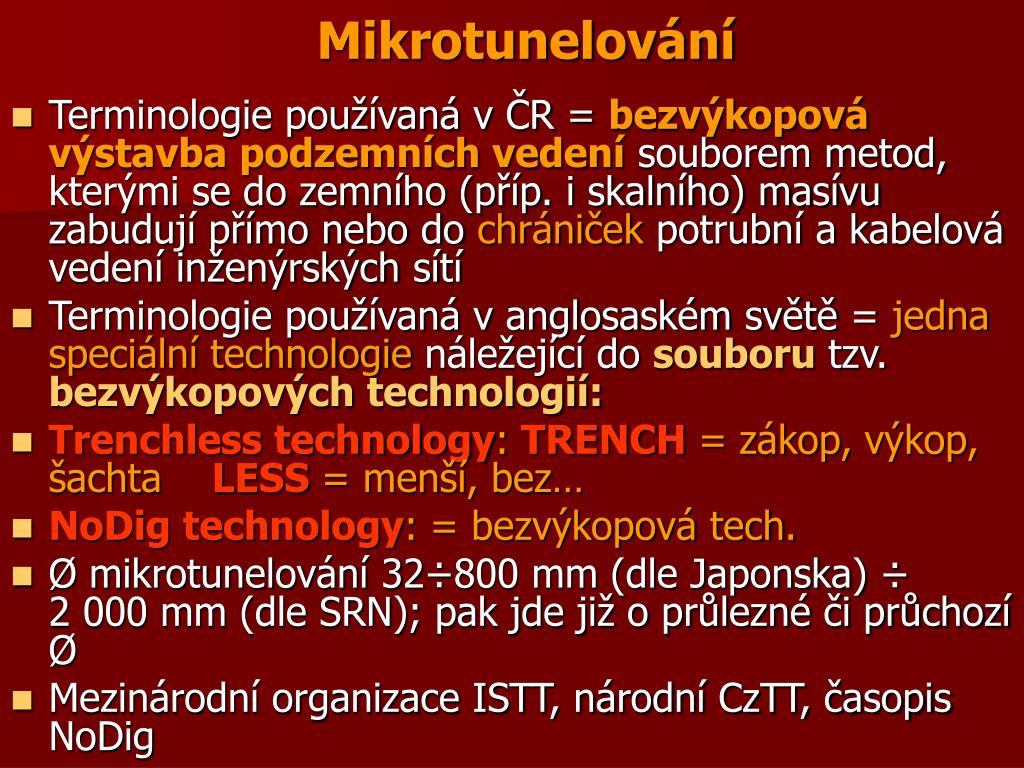

  2. Mikrotunelování • Terminologie používaná v ČR = bezvýkopová výstavba podzemních vedení souborem metod, kterými se do zemního (příp. i skalního) masívu zabudují přímo nebo do chrániček potrubní a kabelová vedení inženýrských sítí • Terminologie používaná v anglosaském světě = jedna speciální technologie náležející do souboru tzv. bezvýkopových technologií: • Trenchless technology: TRENCH=zákop,výkop, šachta LESS= menší, bez… • NoDig technology:= bezvýkopová tech. • Ø mikrotunelování 32÷800 mm (dle Japonska) ÷ 2 000 mm (dle SRN); pak jde již o průlezné či průchozí Ø • Mezinárodní organizace ISTT, národní CzTT, časopis NoDig

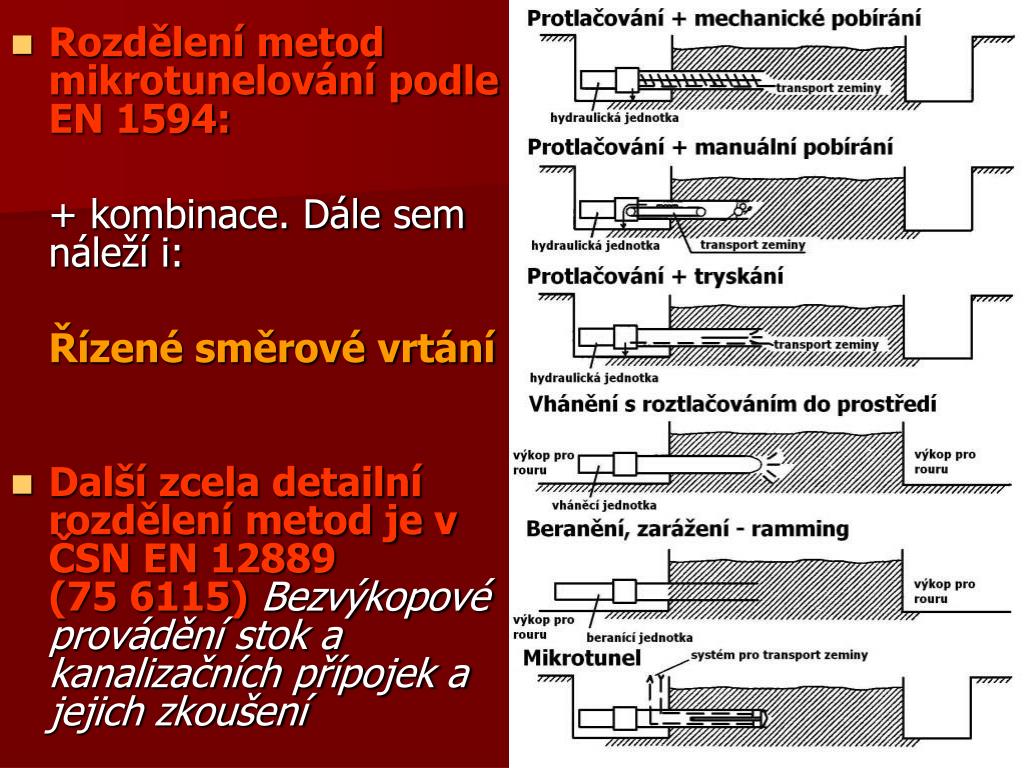

  3. Rozdělení metod mikrotunelování podle EN 1594: + kombinace. Dále sem náleží i: Řízené směrové vrtání • Další zcela detailní rozdělení metod je v ČSN EN 12889 (75 6115)Bezvýkopové provádění stok a kanalizačních přípojek a jejich zkoušení

  4. Způsob zavádění potrubí, vedení, sítě: • Zatlačování (roury ocelové, litinové, ŽB, betonové, plastbetonové, kameninové, keramické, azbestocementové, kompozitové [sklolaminátové]) • Zatahování, spojené často s rozšiřováním vrtu (potrubí z PVC, PE, PP, sklolaminátu, kabely) • Faktory ovlivňující volbu mikrotunelovací metody: • Ø zabudovávaného podzemního vedení – obecně platí: čím větší Ø, tím obtížnější řešení

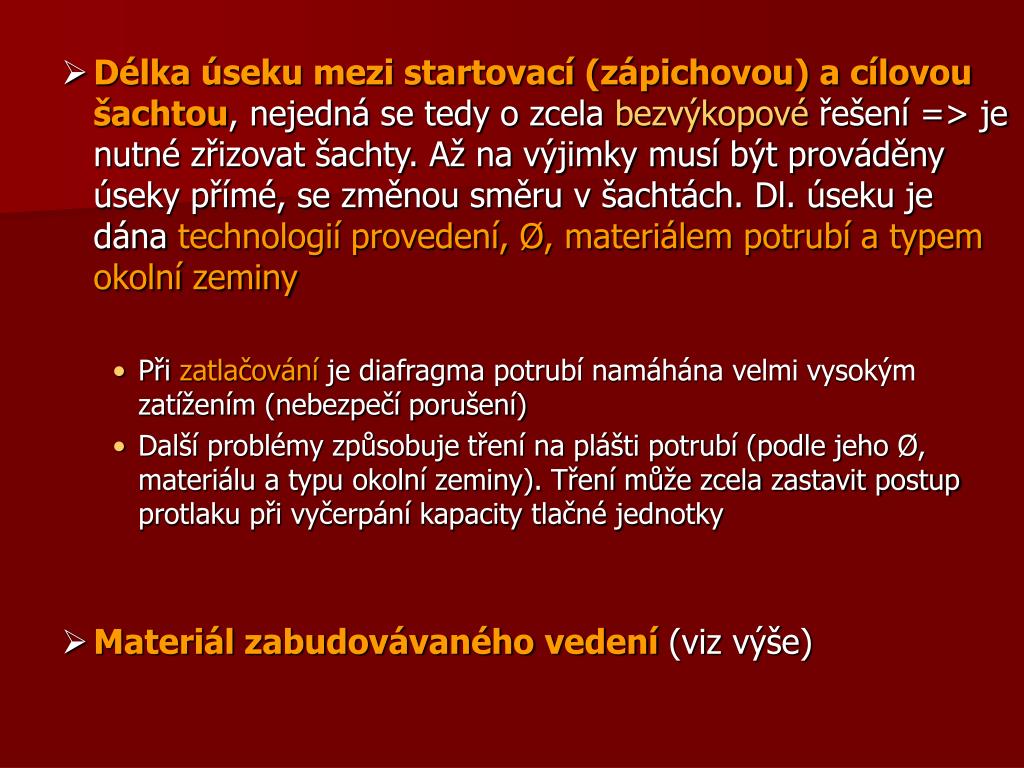

  5. Délka úseku mezi startovací (zápichovou) a cílovou šachtou, nejedná se tedy o zcela bezvýkopové řešení => je nutné zřizovat šachty. Až na výjimky musí být prováděny úseky přímé, se změnou směru v šachtách. Dl. úseku je dána technologií provedení, Ø, materiálem potrubí a typem okolní zeminy • Při zatlačování je diafragma potrubí namáhána velmi vysokým zatížením (nebezpečí porušení) • Další problémy způsobuje tření na plášti potrubí (podle jeho Ø, materiálu a typu okolní zeminy). Tření může zcela zastavit postup protlaku při vyčerpání kapacity tlačné jednotky • Materiál zabudovávaného vedení (viz výše)

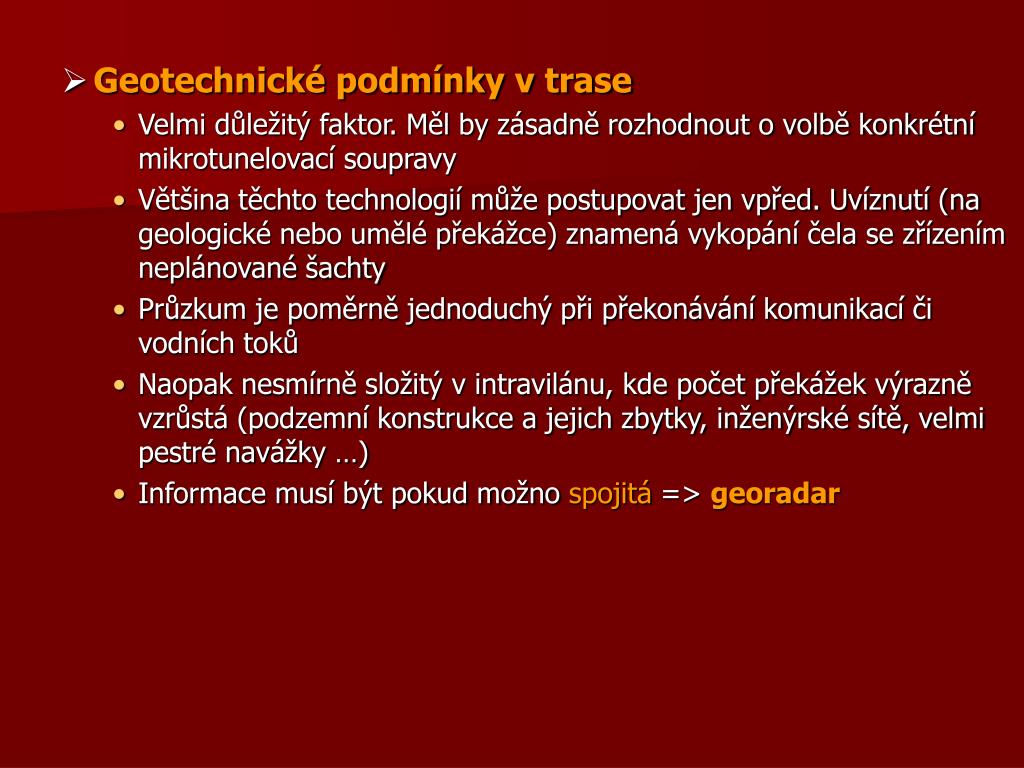

  6. Geotechnické podmínky v trase • Velmi důležitý faktor. Měl by zásadně rozhodnout o volbě konkrétní mikrotunelovací soupravy • Většina těchto technologií může postupovat jen vpřed. Uvíznutí (na geologické nebo umělé překážce) znamená vykopání čela se zřízením neplánované šachty • Průzkum je poměrně jednoduchý při překonávání komunikací či vodních toků • Naopak nesmírně složitý v intravilánu, kde počet překážek výrazně vzrůstá (podzemní konstrukce a jejich zbytky, inženýrské sítě, velmi pestré navážky …) • Informace musí být pokud možno spojitá => georadar

  7. Řízený protlak fy Soltau s dopravou zeminy šnekem

  8. Vhánění s roztlačováním do okolní zeminy (tzv. „zemní rakety“)rychlost postupu cca10 m/hod

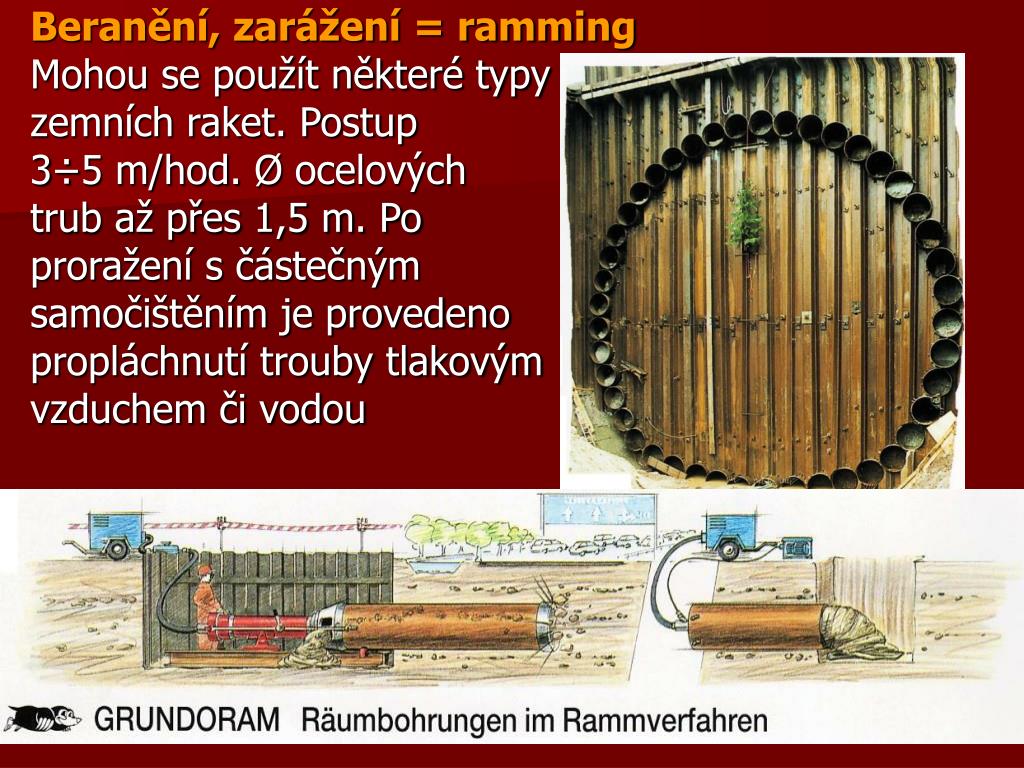

  9. Beranění, zarážení = rammingMohou se použít některé typy zemních raket. Postup3÷5 m/hod. Ø ocelovýchtrub až přes 1,5 m. Poproražení s částečnýmsamočištěním je provedeno propláchnutí trouby tlakovým vzduchem či vodou

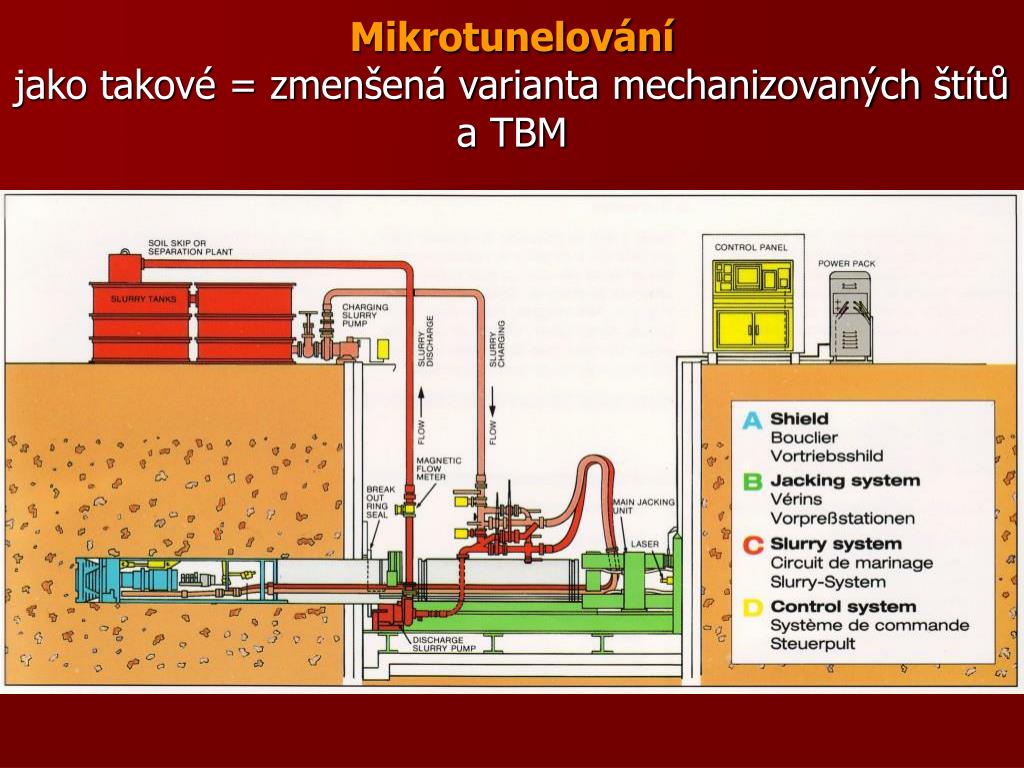

  10. Mikrotunelováníjako takové = zmenšená varianta mechanizovaných štítů a TBM

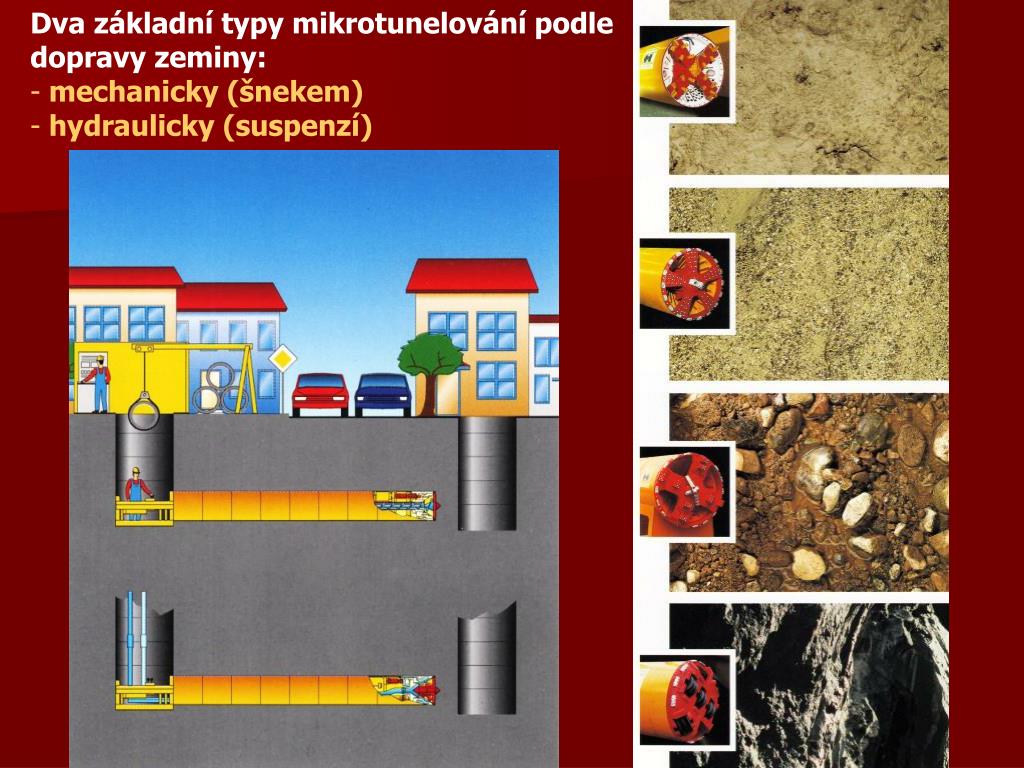

  11. Dva základní typy mikrotunelování podle dopravy zeminy: • mechanicky (šnekem) • hydraulicky (suspenzí)

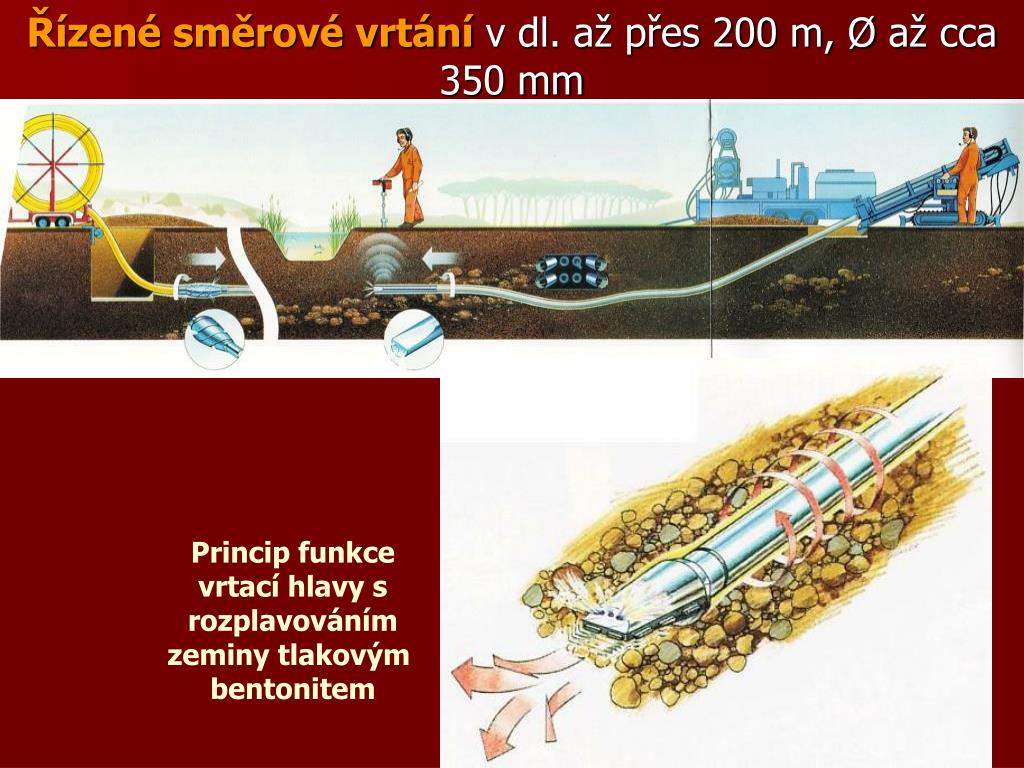

  12. Řízené směrové vrtánív dl. až přes 200 m, Ø až cca 350 mm Princip funkce vrtací hlavy s rozplavováním zeminy tlakovým bentonitem

  13. Vrtací hlava pro směrové vrtání ve skalních horninách Souprava pro řízené směrové vrtání

  14. Doporučené barevné značení inženýrských sítí v USA
