U ni D irectional L ink R outing 片方向通信路に於ける経路制御

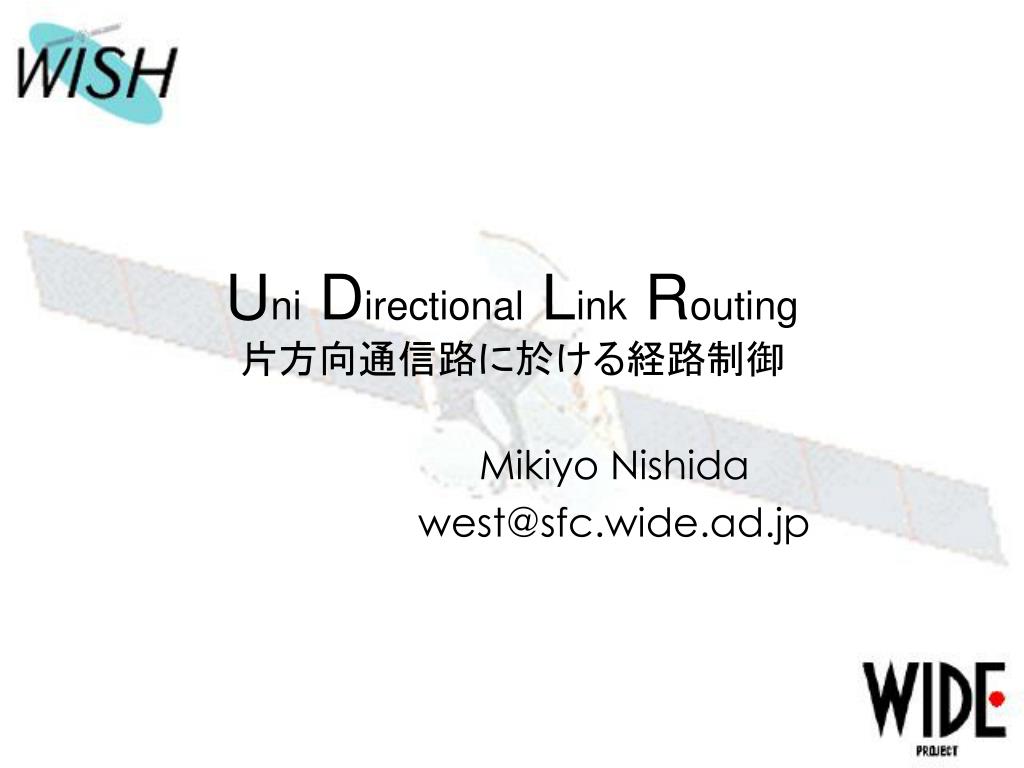

1. Uni Directional Link Routing片方向通信路に於ける経路制御 Mikiyo Nishida west@sfc.wide.ad.jp

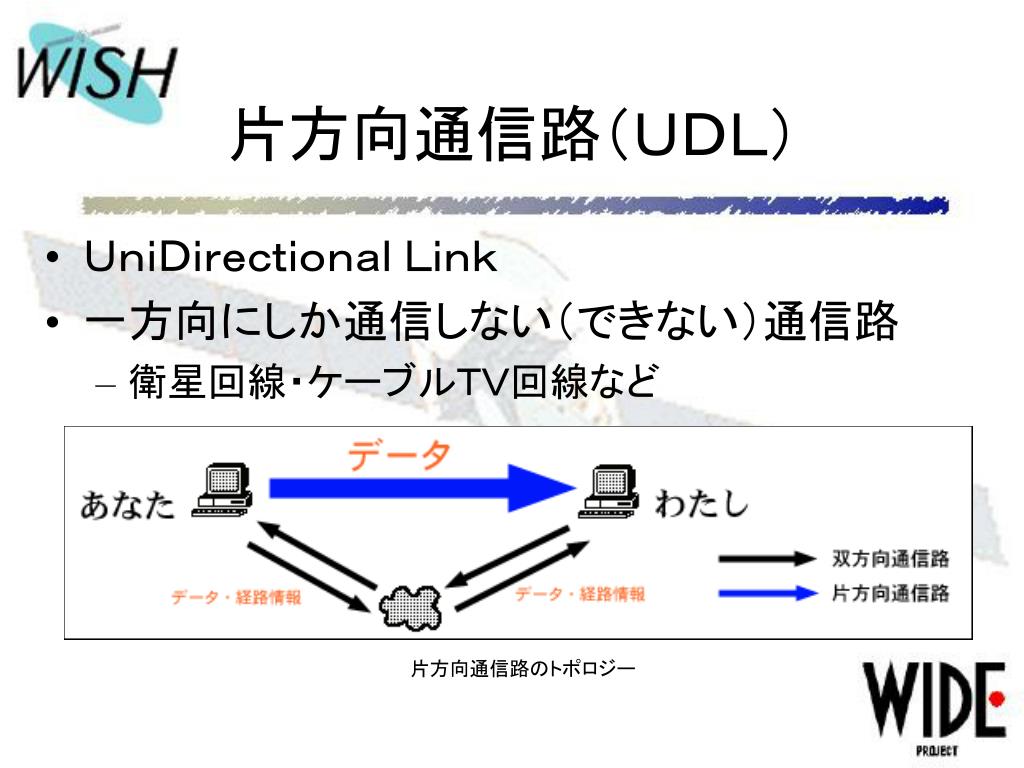

2. 片方向通信路（ＵＤＬ） • ＵｎｉＤｉｒｅｃｔｉｏｎａｌ Ｌｉｎｋ • 一方向にしか通信しない（できない）通信路 • 衛星回線・ケーブルＴＶ回線など 片方向通信路のトポロジー

3. 片方向通信路（ＵＤＬ） • 従来の通信路との特異点 • データの流れが一方向 • 往路と復路の経路が異なる

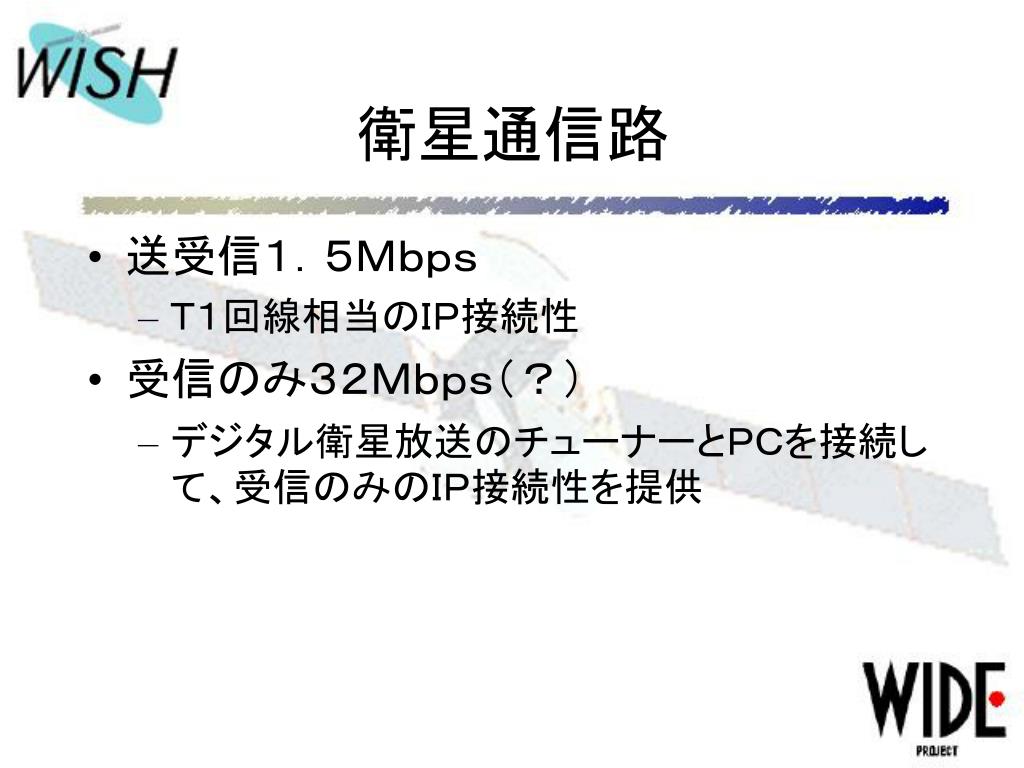

4. 衛星通信路 • 送受信１．５Ｍｂｐｓ • Ｔ１回線相当のＩＰ接続性 • 受信のみ３２Ｍｂｐｓ（？） • デジタル衛星放送のチューナーとＰＣを接続して、受信のみのＩＰ接続性を提供

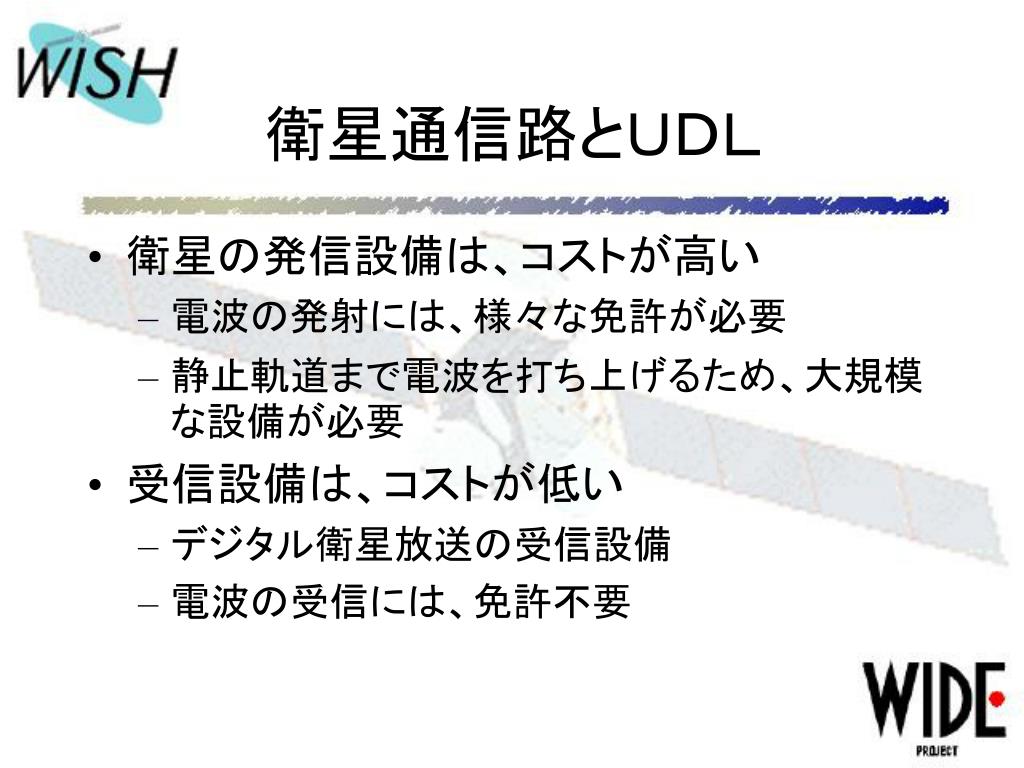

5. 衛星通信路とＵＤＬ • 衛星の発信設備は、コストが高い • 電波の発射には、様々な免許が必要 • 静止軌道まで電波を打ち上げるため、大規模な設備が必要 • 受信設備は、コストが低い • デジタル衛星放送の受信設備 • 電波の受信には、免許不要

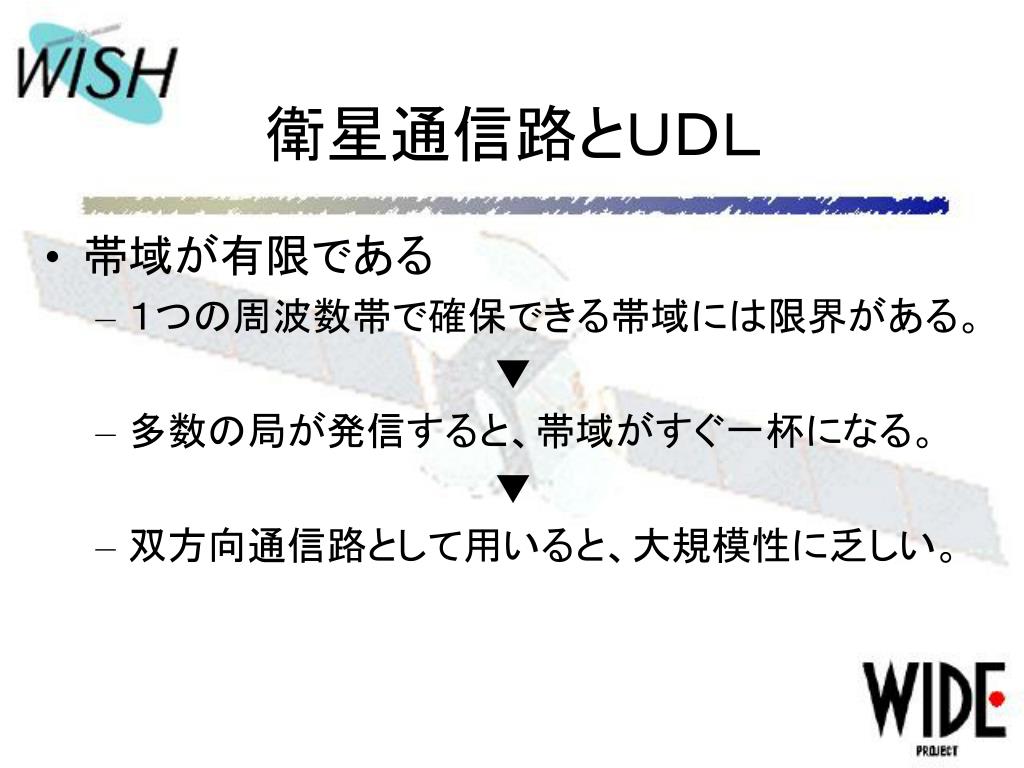

6. 衛星通信路とＵＤＬ • 帯域が有限である • １つの周波数帯で確保できる帯域には限界がある。 　　　　　　　　　　　　　　　▼ • 多数の局が発信すると、帯域がすぐ一杯になる。 　　　　　　　　　　　　　　　▼ • 双方向通信路として用いると、大規模性に乏しい。

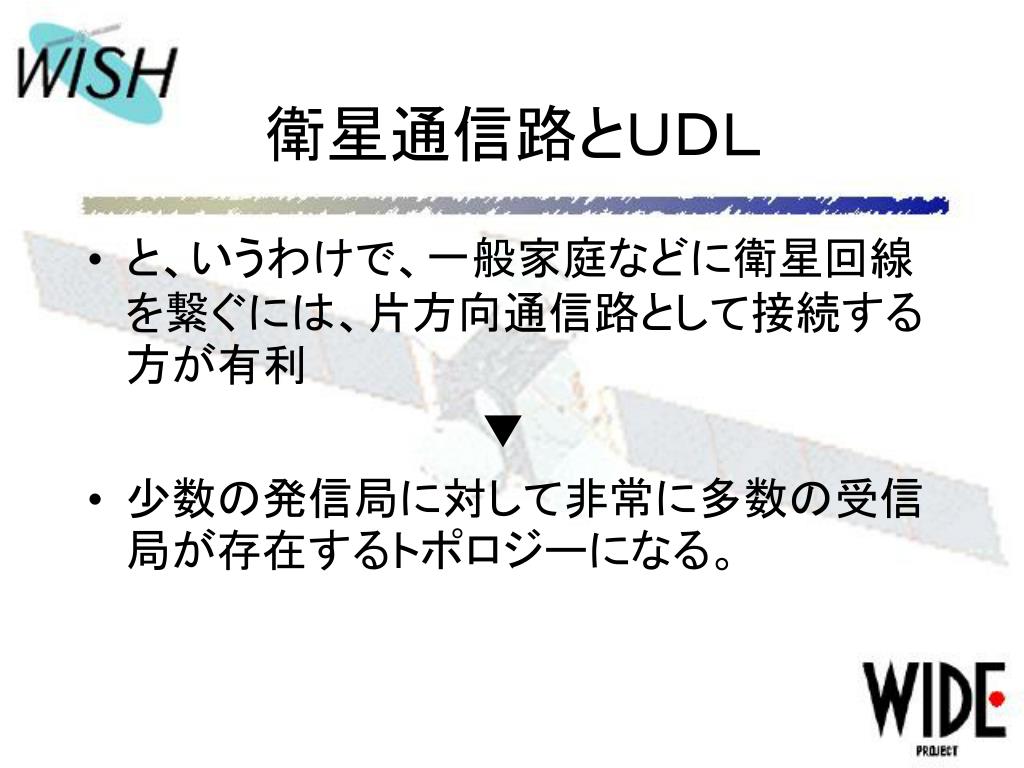

7. 衛星通信路とＵＤＬ • と、いうわけで、一般家庭などに衛星回線を繋ぐには、片方向通信路として接続する方が有利 　　　　　　　　　　　　　▼ • 少数の発信局に対して非常に多数の受信局が存在するトポロジーになる。

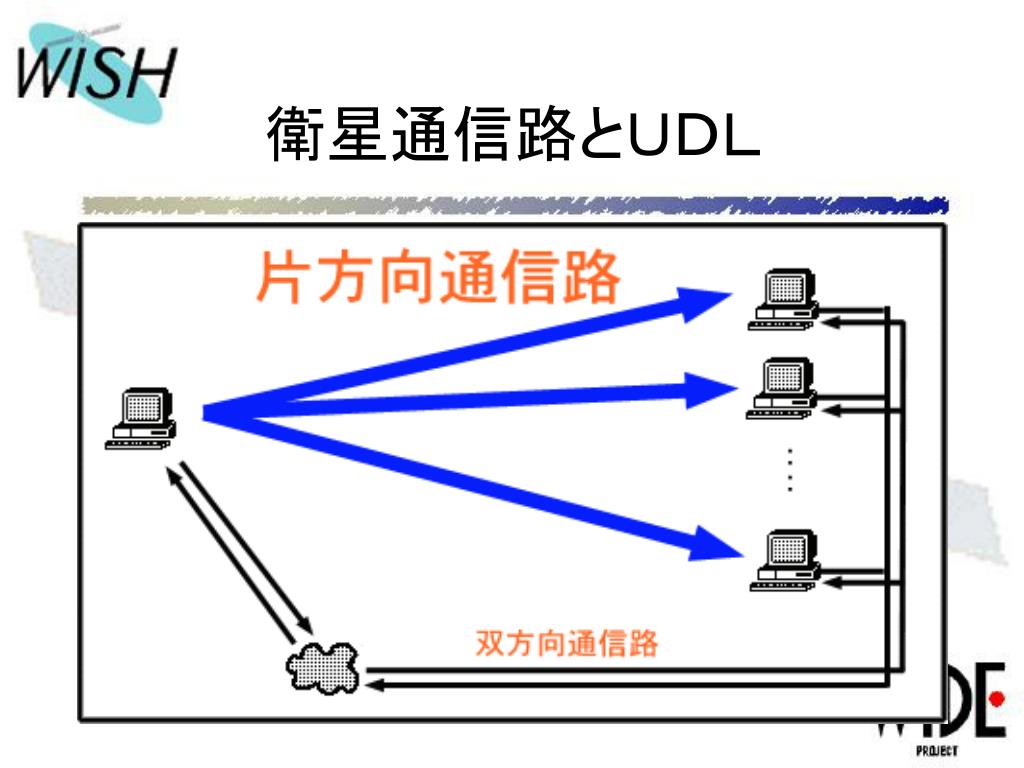

8. 衛星通信路とＵＤＬ

9. インターネットの経路制御 • パケットには、 • 宛先 (Destination Address) • 発信元 (Source Address) が書かれている。 • アドレスは、ルータの「足」に１つつく。 • インターネット上のルータは、常に経路情報を流している。

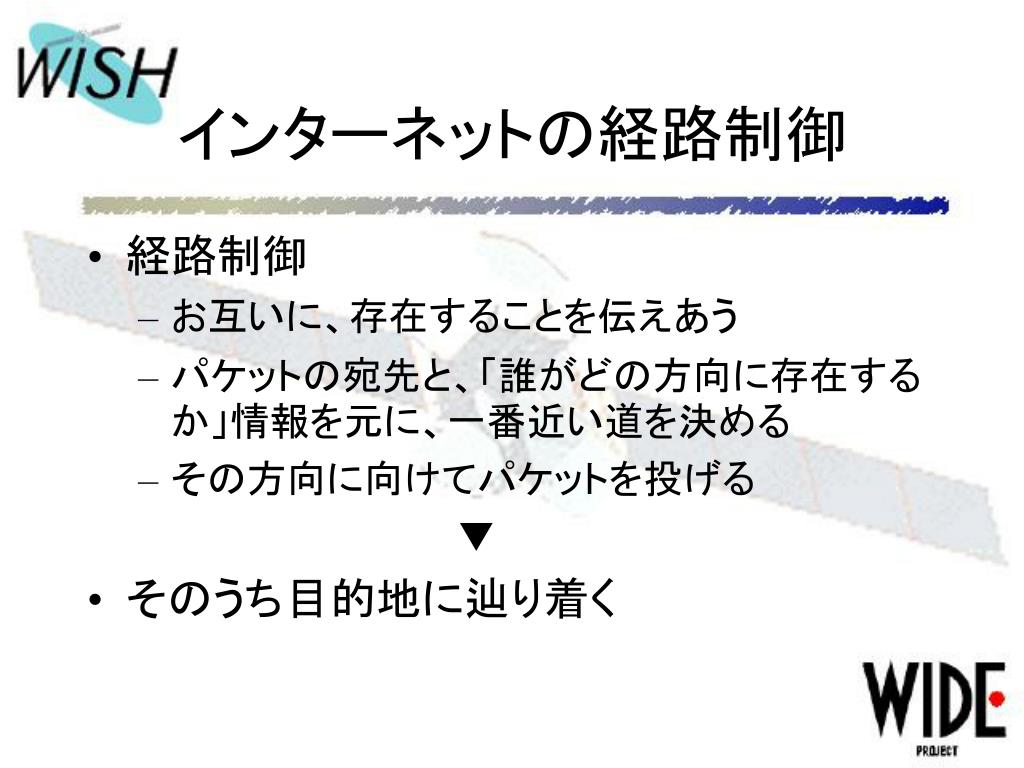

10. インターネットの経路制御 • 経路制御 • お互いに、存在することを伝えあう • パケットの宛先と、「誰がどの方向に存在するか」情報を元に、一番近い道を決める • その方向に向けてパケットを投げる 　　　　　　　　　　　　▼ • そのうち目的地に辿り着く

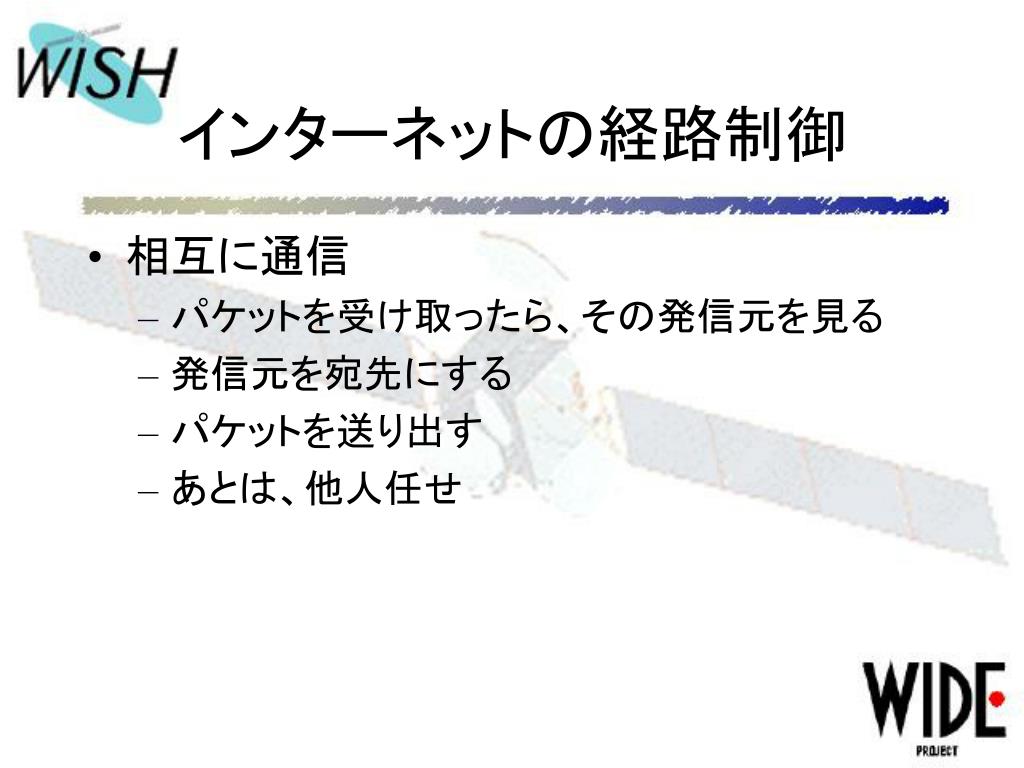

11. インターネットの経路制御 • 相互に通信 • パケットを受け取ったら、その発信元を見る • 発信元を宛先にする • パケットを送り出す • あとは、他人任せ

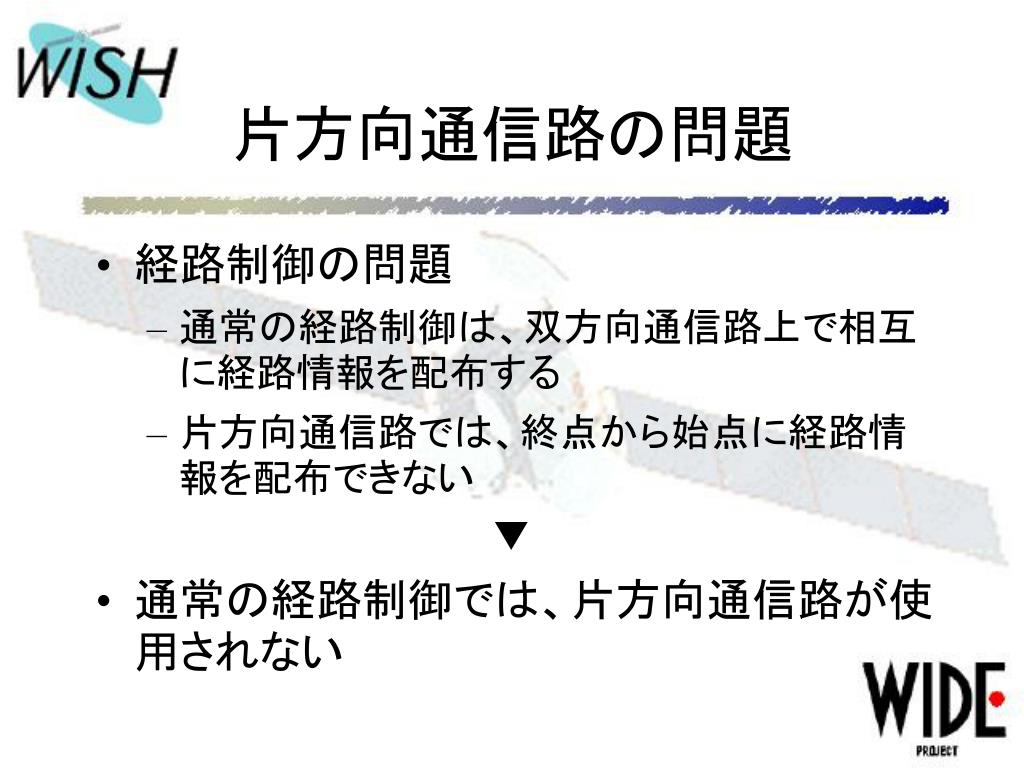

12. 片方向通信路の問題 • 経路制御の問題 • 通常の経路制御は、双方向通信路上で相互に経路情報を配布する • 片方向通信路では、終点から始点に経路情報を配布できない 　　　　　　　　　　　　　▼ • 通常の経路制御では、片方向通信路が使用されない

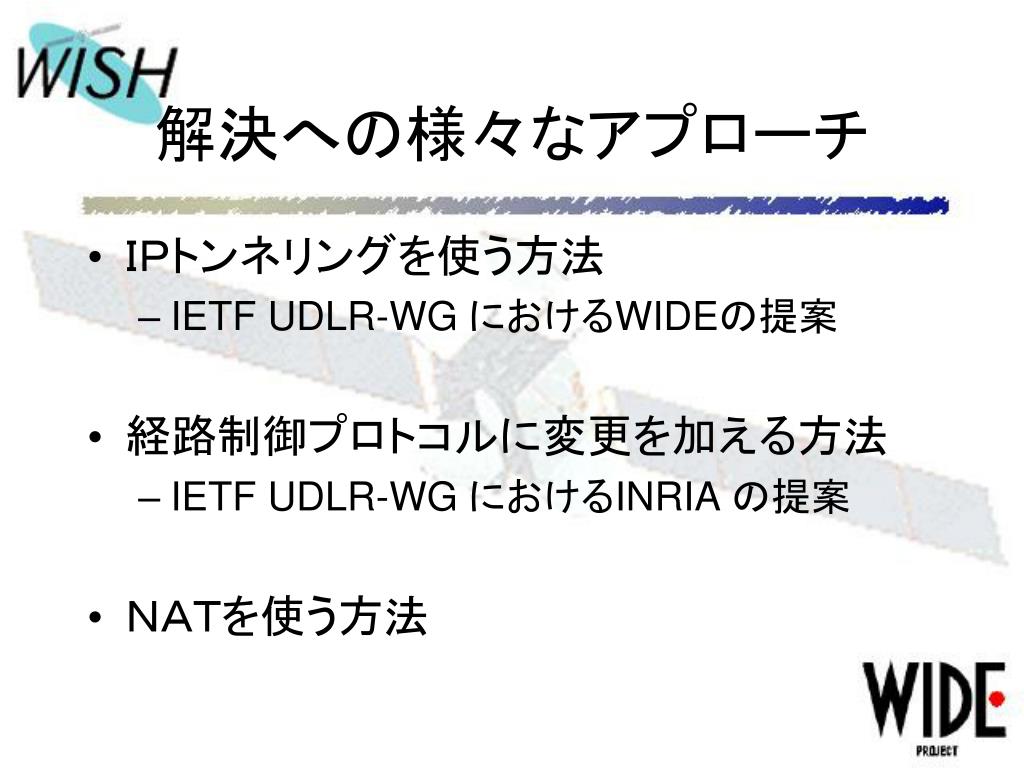

13. 解決への様々なアプローチ • ＩＰトンネリングを使う方法 • IETF UDLR-WGにおけるWIDEの提案 • 経路制御プロトコルに変更を加える方法 • IETF UDLR-WGにおけるINRIAの提案 • ＮＡＴを使う方法

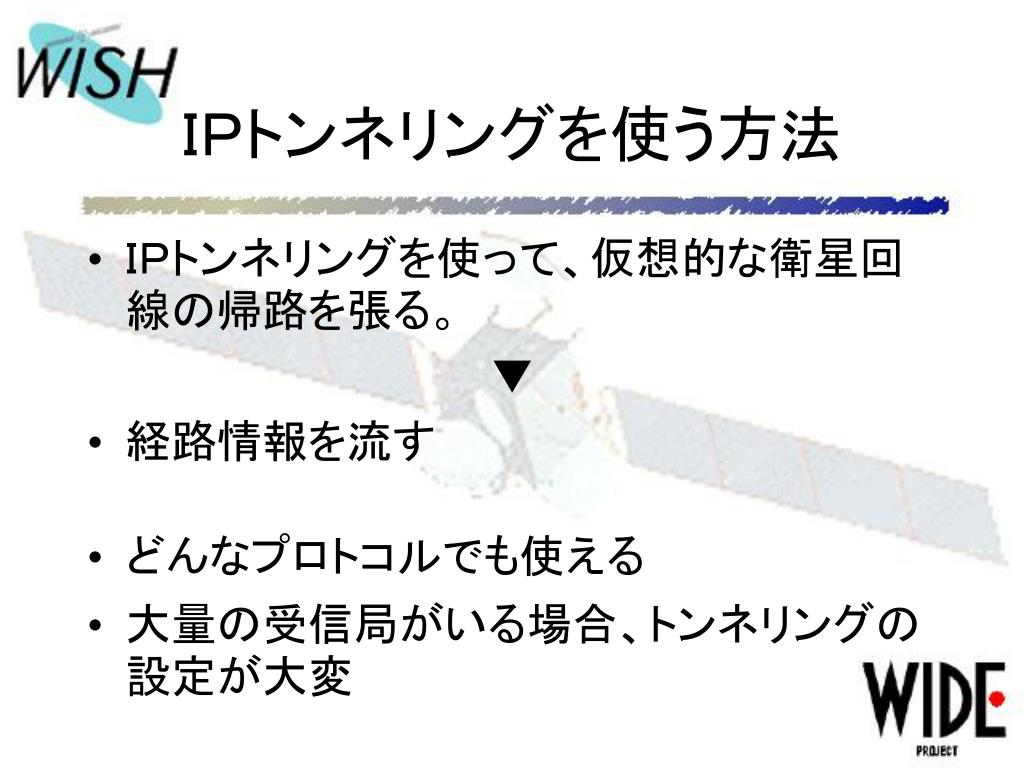

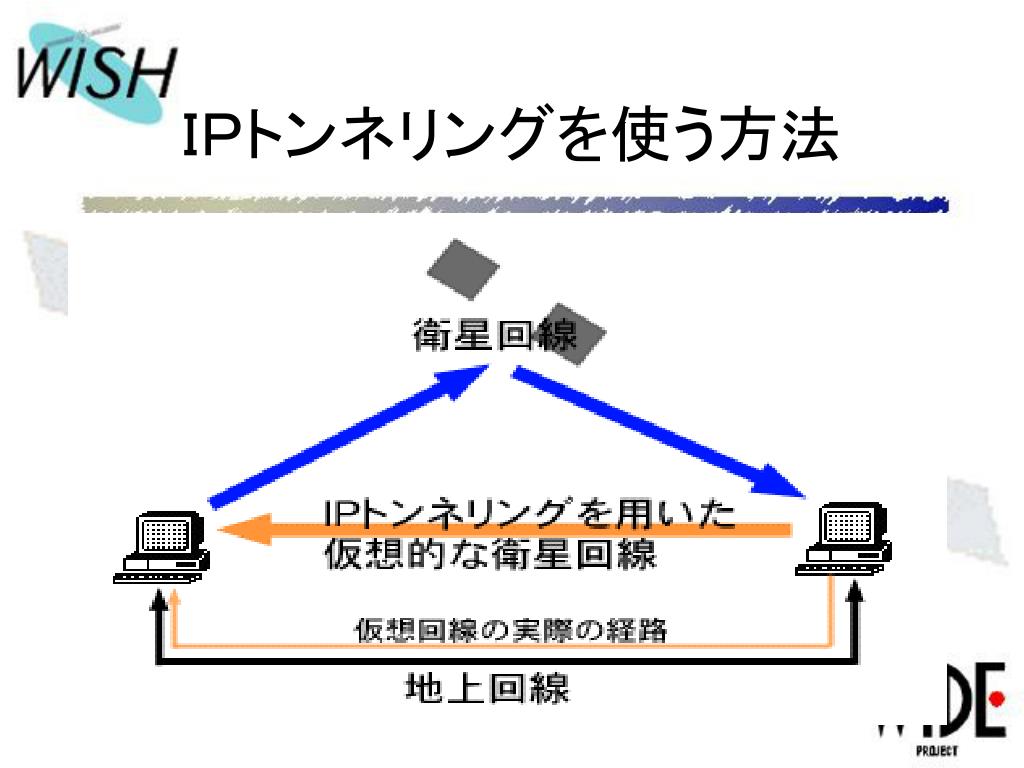

14. ＩＰトンネリングを使う方法 • ＩＰトンネリングを使って、仮想的な衛星回線の帰路を張る。 ▼ • 経路情報を流す • どんなプロトコルでも使える • 大量の受信局がいる場合、トンネリングの設定が大変

15. ＩＰトンネリングを使う方法

16. 経路制御プロトコルを変更する方法 • インターネット上の各ルータの経路制御を、ＵＤＬを含むネットワーク上で正しく経路制御ができるように改造する。 • インターネット上のすべてのルータで、変更した経路制御が動いている必要がある。 • プロトコルを１つ１つ改造する必要がある。

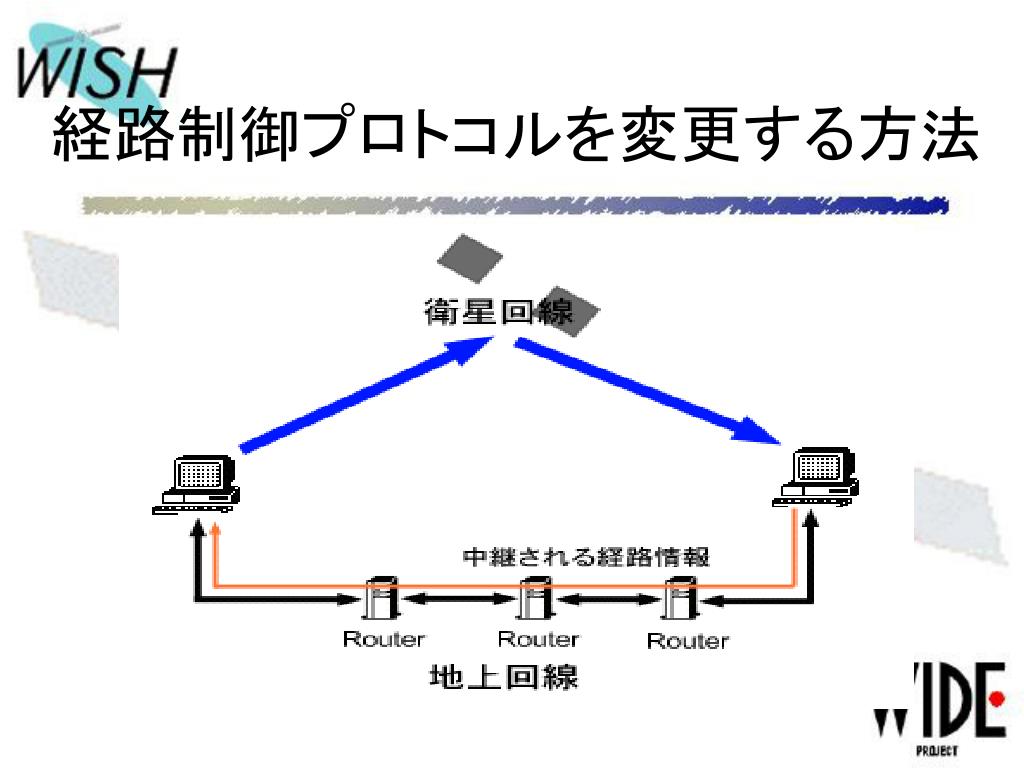

17. 経路制御プロトコルを変更する方法

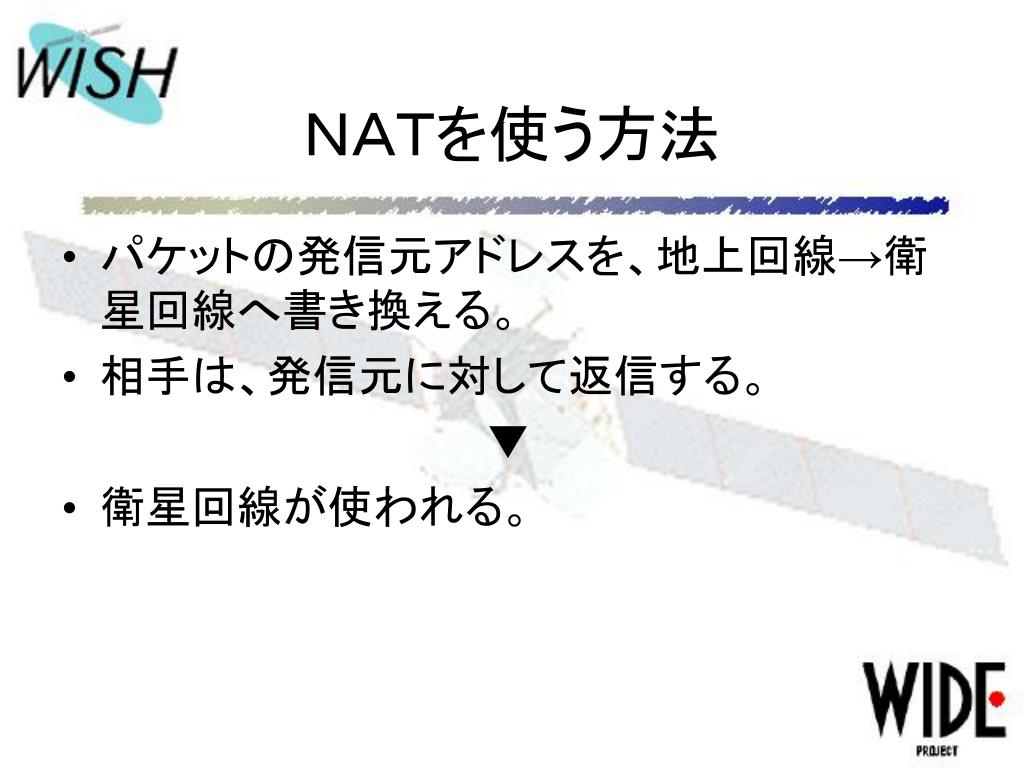

18. ＮＡＴを使う方法 • パケットの発信元アドレスを、地上回線→衛星回線へ書き換える。 • 相手は、発信元に対して返信する。 ▼ • 衛星回線が使われる。

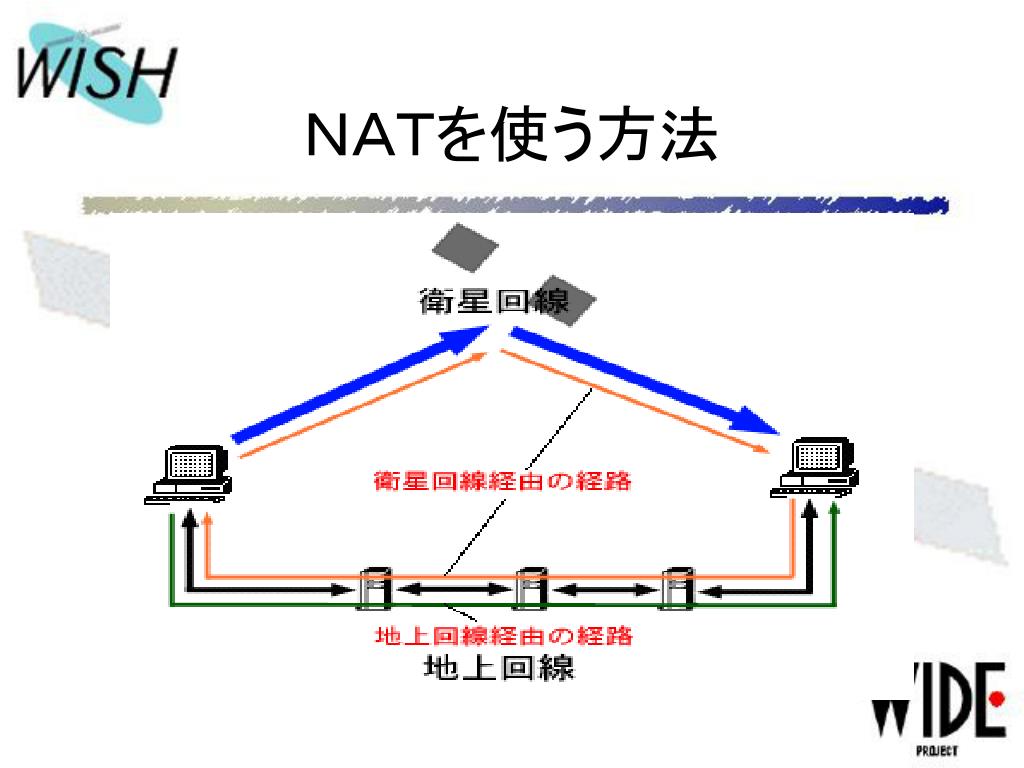

19. ＮＡＴを使う方法

20. ＮＡＴを使う方法 • 受信側１台を変更するだけでＯＫ • すぐ使える・大規模性がある • 衛星回線／地上回線の経由を自由に制御可能 • 帯域の面でもスケールする

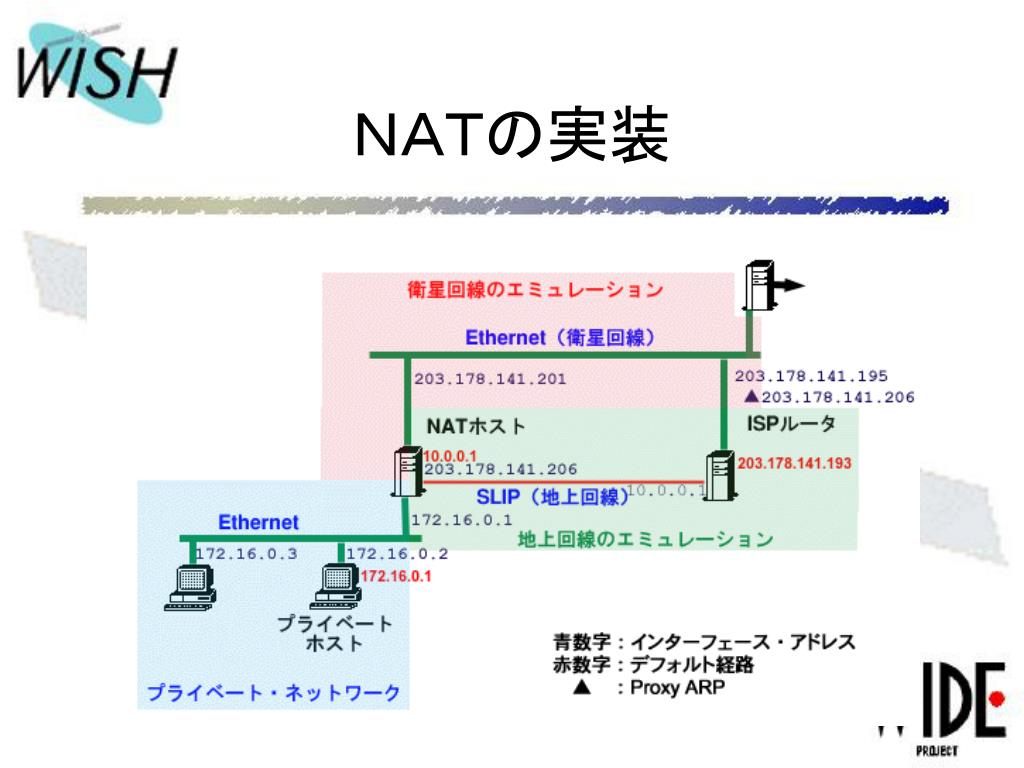

21. ＮＡＴの実装

22. と、いうわけで • 西田(west)のＮＡＴ＋ＩＰ　Ｍａｓｑは、現在試験実装並びに評価中 • 原理的に動作することを確認

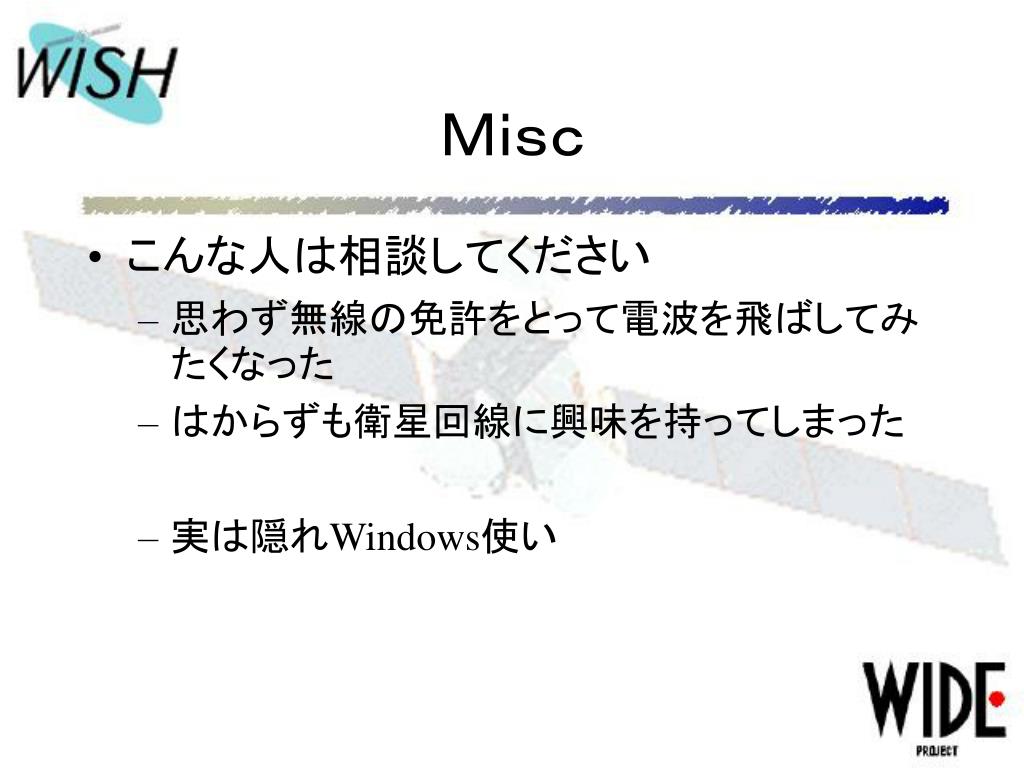

23. Ｍｉｓｃ • こんな人は相談してください • 思わず無線の免許をとって電波を飛ばしてみたくなった • はからずも衛星回線に興味を持ってしまった • 実は隠れWindows使い
