  1. － 機械工学実験Ⅱ ガイダンス －図表の書き方 山口東京理科大学工学部 機械工学科 2011年 ©2011 Tokyo University of Science, Yamaguchi 1

  2. 目次 • 表の書き方 • 図の描き方 • 回帰直線 • グラフの種類（対数グラフ） • 回帰直線の演習 ©2011 Tokyo University of Science, Yamaguchi

  3. 表1　ダイオードの順方向電流-電圧特性 電圧 (V) 電流 (μA) 0.00 0.03 0.06 0.09 0.12 0.15 0.18 0.21 0.24 0.27 0.30 0 11 43 108 174 230 283 332 375 417 470 1. 表の書き方 通し番号 内容を示す題目 表番号，題目， 説明文は表の上 説明文の追加 物理量と単位の明示 罫線を極力使わない 単位は丸括弧内 斜線を使用しない 数値の桁揃え ※これはレポート作成の説明用スライドである．スライド用の表では「表1」とは書かない． ©2011 Tokyo University of Science, Yamaguchi

  4. 改善後 改善前 罫線を極力使わない ©2011 Tokyo University of Science, Yamaguchi

  5. 電流 電圧 改善前 改善後 表中に斜線を使わない ©2011 Tokyo University of Science, Yamaguchi

  6. 2. 図の描き方 回帰線の描画 （傾向が見られるとき） パラメータ値の記入によるデータ列の区別 適度な大きさの●，◆などを用いてデータを明示 縦軸目盛の数値の桁揃え 単位は丸括弧内 各軸に物理量と単位の明示 目盛に数値 座標軸に目盛 表番号，題目， 説明文は図の下 通し番号 内容を示す題目 説明文の追加 ©2011 Tokyo University of Science, Yamaguchi

  7. 座標軸と目盛の書き方 ©2011 Tokyo University of Science, Yamaguchi

  8. 電圧 (V) 電圧 V 電流 (mA) 電流 mA (V) 電圧 電圧 (V) (mA) 電流 電流 (mA) 物理量と単位の明示方法 単位は括弧に入れる 書く方向に注意 座標軸の中心に書く ©2011 Tokyo University of Science, Yamaguchi

  9. 3. 回帰直線 最小二乗法 回帰直線 誤差 ©2011 Tokyo University of Science, Yamaguchi

  10. 指数関数的関係　　　　　　　　　　の表現に適する指数関数的関係　　　　　　　　　　の表現に適する 両辺の常用対数をとる：　　　　　　　　　　　　　　　 べき関数的関係　　　　　　の表現に適する 両辺の常用対数をとる：　　　　　　　　　　　　　　 4. グラフの種類 片対数グラフ 片軸が等間隔目盛，他の軸が常用対数目盛 傾きが llog e の直線 見かけの位置 両対数グラフ 両軸が常用対数目盛 傾きが n の直線 見かけの位置 ©2011 Tokyo University of Science, Yamaguchi

  11. 対数グラフの特徴 逆に見れば見かけの位置Xは、 通常 X 3 0 1 2 x = 10X X = log10x 対数グラフと言われる理由 対数軸 x 1 10 100 1000 ・ 幅広い数値におけるデータの特徴が理解できる。 ・ 対数グラフ化することによりデータの特徴が分かる（指数的？） Y y 対数グラフ化 x X

  12. 回帰直線の演習 R2=0.987 最小二乗法の計算 回帰直線 ※ R2：決定係数（１ に近いほど、二つの量の相関性が高い） ©2011 Tokyo University of Science, Yamaguchi 12

  13. 両対数グラフの例 図 壁面過熱度と熱流束の関係

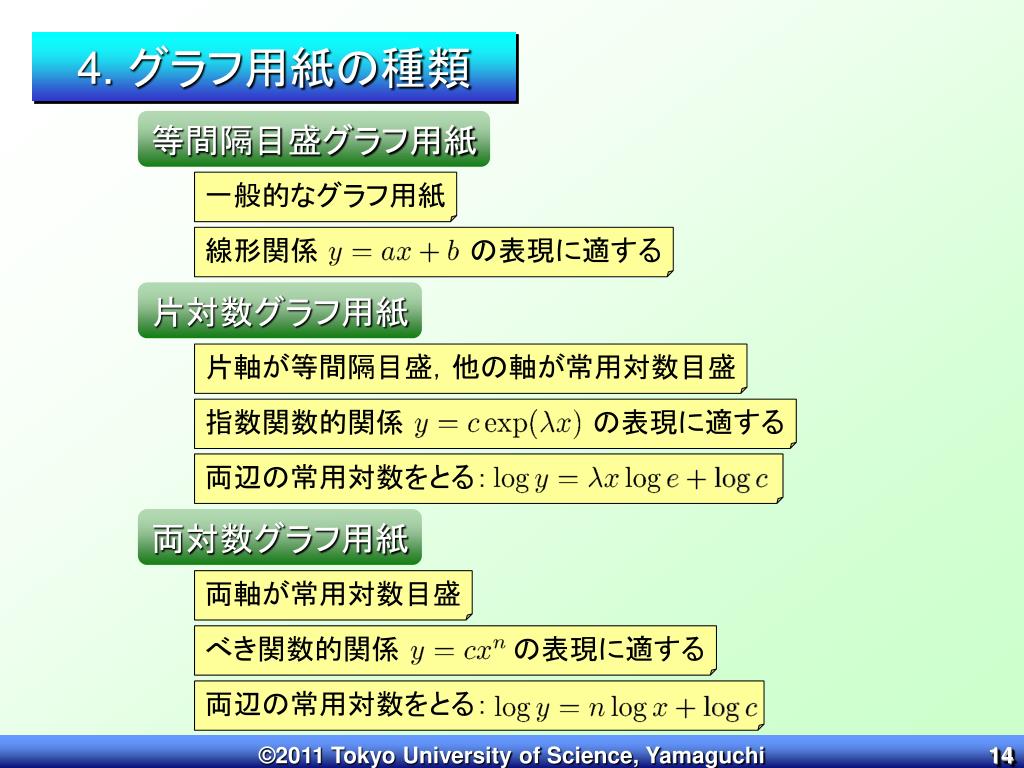

  14. 4. グラフ用紙の種類 線形関係　　　　　　　　の表現に適する 指数関数的関係　　　　　　　　　　の表現に適する 両辺の常用対数をとる：　　　　　　　　　　　　　　　 べき関数的関係　　　　　　の表現に適する 両辺の常用対数をとる：　　　　　　　　　　　　　　 等間隔目盛グラフ用紙 一般的なグラフ用紙 片対数グラフ用紙 片軸が等間隔目盛，他の軸が常用対数目盛 両対数グラフ用紙 両軸が常用対数目盛 ©2011 Tokyo University of Science, Yamaguchi 14

  15. 回帰直線の演習 最小二乗法の計算 回帰直線 ©2011 Tokyo University of Science, Yamaguchi
