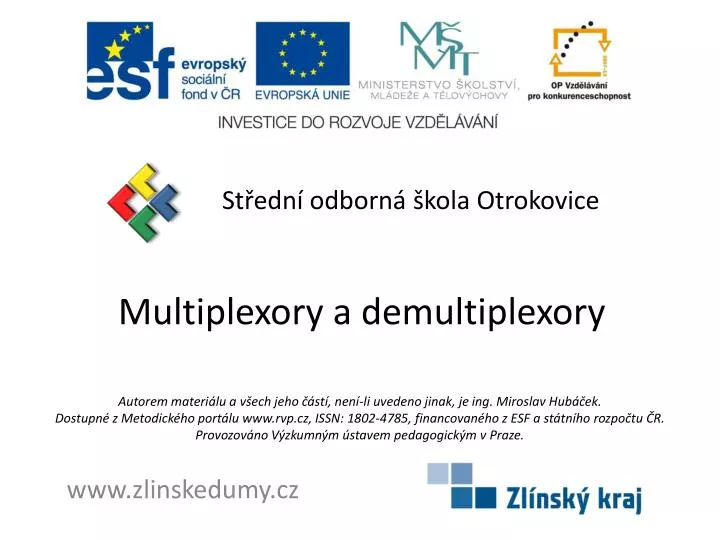

  1. Multiplexory a demultiplexory Střední odborná škola Otrokovice Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je ing. Miroslav Hubáček. Dostupné z Metodického portálu www.rvp.cz, ISSN: 1802-4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze. www.zlinskedumy.cz

  2. Charakteristika 1 DUM

  3. Náplň výuky Multiplexory a demultiplexory Funkce a princip multiplexoru Značení multiplexorů Základní typy multiplexorů Zapojení multiplexoru Funkce a princip demultiplexoru Zapojení demultiplexoru

  4. Multiplexor je kombinační logický obvod, který funguje podobně jako obyčejný vícepolohový přepínač. • Na vstup přepínače je připojeno několik vodičů a poloha páčky určuje, který z nich bude spojen s výstupem. • Tuto analogii využíváme i v digitální technice. • Obecně máme • několik vstupů, • jeden výstup • tzv. adresový vstup • Adresový vstup funguje jako páčka přepínače pro výběr požadovaného vstupu Funkce multiplexoru

  5. Multiplexor má n adresových vstupů a0 … an-1 jejichž kombinací je možno zvolit jeden z k signálových vstupů x0 … xk-1, který je potom připojen na výstup y. Je možné využít vstup s pro vzorkování signálu. Počet adresovatelných vstupů x odpovídá hodnotě 2n adresových vstupů. Princip multiplexoru Obr. 1: Obecné schéma multiplexoru

  6. Multiplexor se ve schématech značí jako rovnoběžník, který má na delší straně vstupy a na kratší straně výstup. Ke každému vstupu ještě můžeme doplnit hodnotu adresového vstupu, pro kterou je daný vstup vyveden na výstup. Tuto hodnotu obvykle zapisujeme v binární, desítkové nebo hexadecimální soustavě. Značení a názvosloví multiplexorů Obr. 2: Základní typy multiplexorů

  7. Jednobitový multiplexor 2:1 Vstupy a výstupy X0, X1 – vstupy multiplexoru A – adresový vstup Y – výstup multiplexoru Pravdivostní tabulka Pokud je na adresovém vstupu A logická 0, bude výstup roven prvnímu vstupu X0. Jestliže pak na adresový vstup přivedeme logickou 1, bude hodnota na výstupu rovna druhému vstupu X1. Základní typy multiplexorů

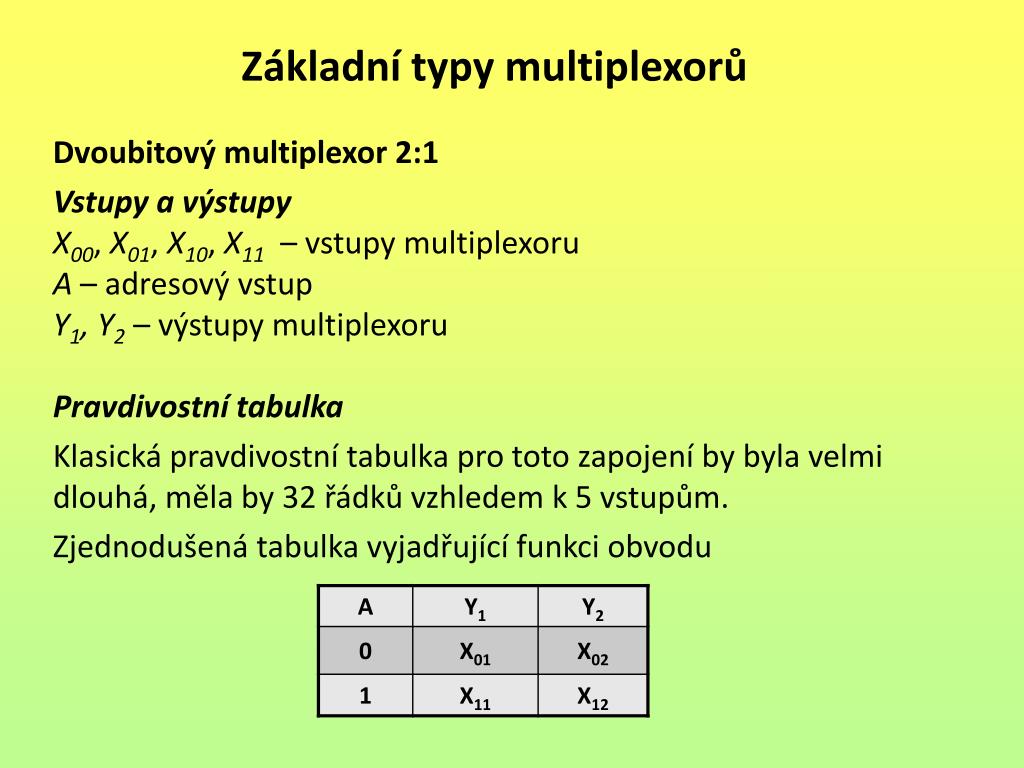

  8. Dvoubitový multiplexor 2:1 Vstupy a výstupy X00, X01, X10, X11 – vstupy multiplexoru A – adresový vstup Y1, Y2 – výstupy multiplexoru Pravdivostní tabulka Klasická pravdivostní tabulka pro toto zapojení by byla velmi dlouhá, měla by 32 řádků vzhledem k 5 vstupům. Zjednodušená tabulka vyjadřující funkci obvodu Základní typy multiplexorů

  9. Jednobitový multiplexor 4:1 Vstupy a výstupy X00, X01, X10, X11 – vstupy multiplexoru A1, A2 – adresové vstupy Y – výstup multiplexoru Pravdivostní tabulka Zjednodušená tabulka dostatečně vysvětluje funkci obvodu Složitější multiplexory můžeme sestavit z několika základních typů, např. multiplexor 8:1 lze sestavit ze dvou multiplexorů 4:1 a  jednoho multiplexoru 2:1. Základní typy multiplexorů

  10. Příklad zapojení jednobitového multiplexoru 4:1 realizovaného hradly Zapojení multiplexorů Obr. 3: Jednobitový multiplexor 4:1

  11. Demultiplexor je kombinační logický obvod, který přepíná jeden vstupní signál na několik výstupů, přičemž příslušný výstup se vybírá adresovým signálem. Demultiplexor má jeden informační vstup x, který je podle kombinace n adresních vstupů a0 … an-1 převáděn na jeden z k signálových výstupů y0 … yk-1. Volitelně je možno použít vstup s pro vzorkování signálu. Počet adresovatelných výstupů y odpovídá hodnotě 2n adresových vstupů. Princip demultiplexoru Obr. 4: Obecné schéma demultiplexoru

  12. Příklad zapojení čtyřbitového demultiplexoru 1:4 realizovaného hradly Zapojení demultiplexorů Obr. 5: Jednobitový demultiplexor 1:4

  13. Kontrolní otázky: Vysvětlete princip multiplexoru. Jaké jsou základní typy multiplexorů ? Jaký je princip demultiplexoru ? Nakreslete zapojení multiplexoru a demultiplexoru s hradly.

  14. Seznam obrázků: Obr. 1: Obecné schéma multiplexoru : In: Wikipedia: the free encyclopedia [online]. 2012 [vid. 20. 5. 2013]. Dostupné z:http://cs.wikipedia.org/wiki/Multiplexor Obr. 2: Základní typy multiplexorů: In: Hodějčuk: Informatika [online]. 2012 [vid. 20. 5. 2013]. Dostupnéz: http://voho.cz/wiki/informatika/hardware/kombinacni-obvod/multiplexor/ Obr. 3: Jednobitový multiplexor 4:1: In: Wikipedia: the free encyclopedia [online]. 2012 [vid. 20. 5. 2013]. Dostupné z:http://cs.wikipedia.org/wiki/Multiplexor Obr. 4: Obecné schéma demultiplexoru : In: Wikipedia: the free encyclopedia [online]. 2012 [vid. 20. 5. 2013]. Dostupné z:http://cs.wikipedia.org/wiki/Demultiplexor Obr. 5: Jednobitový demultiplexor 1:4 : In: Wikipedia: the free encyclopedia [online]. 2012 [vid. 20. 5. 2013]. Dostupné z:http://cs.wikipedia.org/wiki/Demultiplexor

  15. Seznam použité literatury: [1] ANTOŠOVÁ, M., DAVÍDEK, V. Číslicová technika. Praha:KOPP,2009. ISBN 978-80-7232-394-4. [2] HÄBERLE,H. a kol.Průmyslová elektrotechnika a informační technologie. Praha:Europa – Sobotáles, 2003. ISBN 80-86706-04-4. [3] KOLEKTIV AUTORŮ. Automatizace a automatizační technika I. Brno: ComputerPress, 2012. ISBN978-80-251-3628-7. [4] Multiplexory. In: Wikipedia: the free encyclopedia [online]. 2012 [cit. 20. 5. 2013]. Dostupné z: http://cs.wikipedia.org/wiki/Multiplexor

  16. Děkuji za pozornost 
