redes pticas

Redes ópticas

Amplificadores ópticos

Redes de alta velocidade

amplificadores pticos
Amplificadores ópticos

Os Amplificadores Puramente Ópticos ou, simplesmente Amplificadores Ópticos, conhecidos como: AO ´s (do Inglês: O ptical A mplifiers ), são considerados um dos pontos mais importantes de um Sistema de Telecomunicações Ópticas.

Sua finalidade básica é a de promover a amplificação óptica dos sinais entrantes, de forma transparente, independente do tipo de modulação ou protocolo utilizado.

Portanto com o uso de AO´s, um sinal óptico poderá ser transmitido á distâncias muito maiores, sem necessidade de Regeneradores.

amplificadores pticos1
Amplificadores ópticos

Lembramos que os Regeneradores são equipamentos que convertem primeiramente as Radiações Luminosas em Energia Elétrica, na forma de Elétrons, promovem a amplificação elétrica e, a re-converte novamente em Radiações Luminosas, fazendo desta forma uma conversão indesejável O - E - O.

Os Amplificadores Ópticos são largamente usados em Sistemas de Comunicações Ópticas, exercendo funções de Amplificador de Potencia (conhecido como Booster ), usado logo após o Multiplexador, Amplificador de Linha, colocado no meio de um enlace e, também como Pré-Amplificador, logo antes do Demultiplexador.

amplificadores pticos5
Amplificadores ópticos

Parâmetros dos Amplificadores Ópticos

  • Os Parâmetros que normalmente definem um Amplificador Óptico, são os seguintes:
  • Faixa de Operação [ nm ]
  • Faixa de Variação de Potencia de Entrada [ dBm ]
  • Faixa de Variação de Ganho [ dB ]
  • Figura de Ruído [ dB ]
  • Potência de Saída [ dBm ]
  • Eficiência da Conversão de Potência [ % ]
  • PDG ( P olarization D ependent G ain ) [ dB ]
  • PMD ( P olarization M ode D ispersion ) [ ps ]
amplificadores pticos6
Amplificadores ópticos

Principais Tipos de Amplificadores Ópticos

Vamos para fins didáticos, dividir os Amplificadores Puramente Ópticos, em duas Categorias:

  • 1. Amplificadores Ópticos baseados em Fibras Ópticas, geralmente denominados de OFA ´s (do Inglês: O ptical F ibreA mplifiers ).
  • 2. Amplificadores Ópticos baseados em Guias de Onda Ópticas, normalmente chamados de OWGA ´s (do Inglês: Optical W ave G uide A mplifiers ).
amplificadores pticos7
Amplificadores ópticos

Principais Tipos de Amplificadores Ópticos

Podemos subdividir Amplificadores Ópticos baseados em Fibras Ópticas, (OFA´s) da maneira abaixo:

  • 1.1. EDFA (do Inglês: E rbium D oped F ibre A mplifier )
  • 1.2. EYDFA ( do Inglês: E rbium Y tterbium D oped F ibre A mplifier )
  • 1.3. PDFFA (do Inglês: P raseodymium D oped F luoride F ibre A mplifier )
  • 1.4. TDFFA (do Inglês: T hulium D oped F luorid F ibre A mplifier )
  • 1.5. RA (do Inglês: R aman A mplifier )
  • 1.6 Híbridos
amplificadores pticos8
Amplificadores ópticos

Principais Tipos de Amplificadores Ópticos

Os Amplificadores Ópticos baseados em Guias de Onda Ópticas ( OWGA ´s), podem ser subdivididos da seguinte forma:

  • 2.1. EDWA (do Inglês: E rbium D oped W aveguide A mplifier )
  • 2.2. SOA (do Inglês: S emiconductor O ptical A mplifier )

•  LOA (do Inglês: L inear O ptical A mplifier )

•  TIA (do Inglês: T ransimpedance I ntegrated A mplifier )

amplificadores pticos9
Amplificadores ópticos

Principais Tipos de Amplificadores Ópticos

amplificadores pticos10
Amplificadores ópticos

Compressão de ganho

  • os Amplificadores Ópticos operam em uma determinada Faixa de Passagem (também chamada de Banda Passante) e, apresentam Variação de seu Ganho, em função do Comprimento de Onda e da Potência do Sinal de Entrada.
  • Dessa forma, a amplificação de determinados Comprimentos de Ondas está limitada a Faixa Passagem do Amplificador Óptico e, a Variação de Ganho em Função da Potência do Sinal de Entrada.
amplificadores pticos11
Amplificadores ópticos

Compressão de ganho

  • Quando um sinal de pequena intensidade é aplicado na entrada de um Amplificador Óptico inicia-se um processo de amplificação, proporcionando um alto ganho. Com o aumento do Sinal de Entrada, o ganho do amplificador diminui, e desta forma, a potência do sinal na saída, diminui na mesma proporção.
  • Esse comportamento ocorre até um ponto onde um aumento da Potência do Sinal de Entrada implica em uma queda da Potência do Sinal de Saída.
amplificadores pticos12
Amplificadores ópticos

Compressão de ganho

  • Este valor da Potência do Sinal de Entrada define a condição de Saturação do Amplificador, isto é, para Sinais de Entrada com intensidade superior ao ponto de saturação, não haverá uma amplificação significativa.
  • A esta faixa de onde o ganho está saturado, denomina-se Compressão de Ganho.
amplificadores pticos13
Amplificadores ópticos

Compressão de ganho.

Alguns Fabricantes utilizam em seus equipamentos um ganho menor que o máximo ganho possível, logo abaixo daCompressão de Ganho , com a finalidade de poder garantir a operação do Amplificador Óptico, mesmo com uma diminuição indesejável da Potência do Sinal de Entrada.

  • Isto é feito para compensar algumas das degenerações das condições iniciais de projeto que já descritas anteriormente e, o valor adotado para esta Compressão é, de 3db.
amplificadores pticos14
Amplificadores ópticos

Compressão de ganho.

  • Isto é feito para compensar algumas das degenerações das condições iniciais de projeto que já descritas anteriormente e, o valor adotado para esta Compressão é, de 3db.
  • Esta técnica reserva uma parte do ganho do Amplificador Óptico para compensar problemas Sistêmicos e, também existentes no amplificador em si.

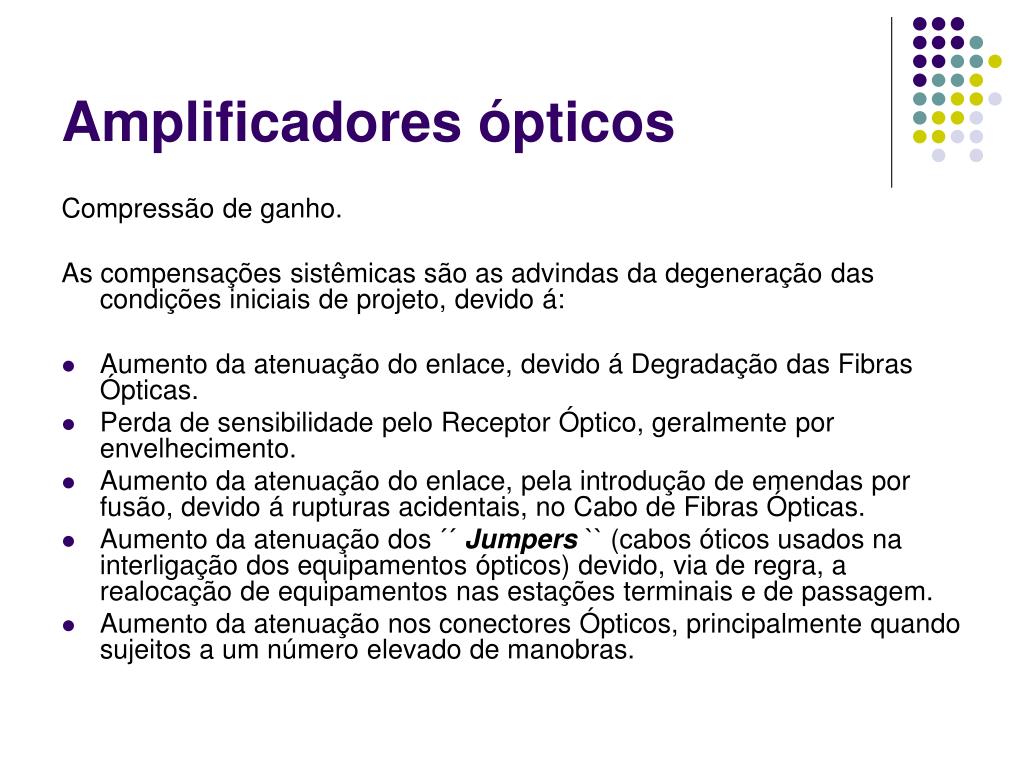

amplificadores pticos15
Amplificadores ópticos

Compressão de ganho.

As compensações sistêmicas são as advindas da degeneração das condições iniciais de projeto, devido á:

  • Aumento da atenuação do enlace, devido á Degradação das Fibras Ópticas.
  • Perda de sensibilidade pelo Receptor Óptico, geralmente por envelhecimento.
  • Aumento da atenuação do enlace, pela introdução de emendas por fusão, devido á rupturas acidentais, no Cabo de Fibras Ópticas.
  • Aumento da atenuação dos ´´ Jumpers `` (cabos óticos usados na interligação dos equipamentos ópticos) devido, via de regra, a realocação de equipamentos nas estações terminais e de passagem.
  • Aumento da atenuação nos conectores Ópticos, principalmente quando sujeitos a um número elevado de manobras.
