  1. HiPath 3000 V3.0 • Maciej Tomaszewski

  2. HiPath 300 V 3.0 – Plan prezentacji • Oprogramowanie w wersji 3.0 • Nowe pojemności systemów • Zastosowanie karty HG 1500 z nową funkcjonalnością • Aplikacja awizo IP / aplikacje VoIP • Taryfikacja i zarządzanie

  3. HiPath 300 V 3.0 – nowości (1) • Nowa wersja oprpgramowania (upgrade softwaru) • Współpraca z dotychczasowymi komponentami systemu HiPath 3000 V 1.2 • Obsługa max do 500 abonentów IP • Obsługa max do 384 (500 ) abonentów Up0E / a/b • Sieciowalność do 1000 abonentów w 16 węzłach

  4. HiPath 300 V 3.0 – nowości (2) • Funkcja IP Payload Switching do aplikacji HG 1500 • Rozszerzony plan numeracyjny • Adminsitracja sieci za pomocą aplikacji HiPath AllServe • Nowe aplikacje zarządzające manager C/E • Nowe awizo OptiClient Attendant V 5.0 (PC)

  5. HiPath 3000 IP-Net oddziały Public Network optiPoint 400 HiPath Wireless Zintegrowany Gateway HiPath HG 1500 HiPath 3000 LAN OptiClient 130 V2.0 Attendant 5.0 / awizo optiset E optiPoint 500 OptiClient Attendant Teledata Office HiPath ProCenter Office HiPath TAPI 170 HiPath Xpressions 450 HiPath AllServe Centralna administracja HiPath 300 V 3.0 – scenariusze pracy w sieci Do 16węzłów Do 1000 Workpoints w sieci do 500 Workpoints w węźle

  6. HiPath 3700 / 3750 • max 384 abonentów cyfrowych Up0E włączonych bezpośrednio jako Master • możliwa dalsza rozbudowa o kolejnych 116 abonentów Up0E ( w wersji Slave) • Max 384 abonentów analogowych • do 500 abonentów IP • Do 8 kart HG 1500 (max do 6 na jedna skrzynię) • Max 96 abonentów IP / kartę HG 1500 • do 250 abonentów Cordless / 64 stacje bazowe

  7. HiPath 3500 • max 60 abonentów w tym 56 Up0E / 4 ab, możliwa dalsza rozbudowa o kolejnych 56 abonentów Up0E ( w wersji Slave) • max 60 abonentów w tym 52 ab / 8 Up0E, możliwa dalsza rozbudowa o kolejnych 8 abonentów Up0E ( w wersji Slave) • do 192 abonentów IP • Do 4 kart HG 1500 • Max 48 abonentów IP / kartę HG 1500 • 7 stacji bazowych / 32 abonentów Cordless

  8. HiPath 3550 • nowa jednostka z zasilaczem PSU! • max 84 abonentów w tym 80 Up0E / 4 ab, możliwa dalsza rozbudowa o kolejnych 80 abonentów Up0E ( w wersji Slave) • max 132 abonentów w tym 124 ab / 8 Up0E, możliwa dalsza rozbudowa o kolejnych 8 abonentów Up0E ( w wersji Slave) • do 192 abonentów IP • Do 4 kart HG 1500 • Max 48 abonentów IP / kartę HG 1500 • 7 stacji bazowych / 32 abonentów Cordless poprzez Up0E • 16 stacji bazowych / 64 abonentów Cordless poprzez SLC16

  9. HiPath 3300 • max 28 abonentów w tym 24 Up0E / 4 ab, możliwa dalsza rozbudowa o kolejnych 24 abonentów Up0E ( w wersji Slave) • max 32 abonentów w tym 24 ab / 8 Up0E, możliwa dalsza rozbudowa o kolejnych 8 abonentów Up0E ( w wersji Slave) • do 96 abonentów IP • Do 2 kart HG 1500 • Max 48 abonentów IP / kartę HG 1500 • 3 stacje bazowych / 16 abonentów Cordless poprzez Up0E

  10. HiPath 3350 • max 28 abonentów w tym 24 Up0E / 4 ab, możliwa dalsza rozbudowa o kolejnych 24 abonentów Up0E ( w wersji Slave) • max 44 abonentów w tym 36 ab / 8 Up0E, możliwa dalsza rozbudowa o kolejnych 8 abonentów Up0E ( w wersji Slave) • do 96 abonentów IP • Do 2 kart HG 1500 • Max 48 abonentów IP / kartę HG 1500 • 3 stacje bazowych / 16 abonentów Cordless poprzez Up0E

  11. HiPath HG 1500 wersja 2.0

  12. Zintegrowany Gateway / Router HiPath HG 1500 V 2.0 do systemów HiPath 3300/3500/3700/3350/3550/3750 • Funkcjonalność HiPath HG1500 • Współpraca interfejsów ADSL - LAN • Możliwość pełnego sieciowania po IP z wykorzystaniem wszelkch funkcji serwrów HiPath 3000 (CorNet IP) • LAN - LAN Routing • LAN bridging do ISDN • Wykorzystanie protokołów TAPI 1Party i 3 Party i CSTA • Zintegrowany Firewall • Procedura łączenia kanałów zgodna z DiffServ, IEEE 802.1D • Możliwość diagnozowania zewnętrznych interfejsów LAN • Funkcja Payload Switching

  13. Zintegrowany Gateway / Router HiPath HG 1500 do systemów HiPath 3300/3500/3700/3350/3550/3750 • Standardy: H.323, H.235, H.450.x • Sygnalizacja: DSS1, CorNet, Q.SIG, MCI, AT&T 5ESS, Bellcore NI-2, DMS 100 • Kodeki: G.711,G.723.1, (G.729A) • QoS: DiffServ, 802.1p • Zarządzanie: WEB, SNMP, DHCP, FTP (update oprogramowania) • Interfejsy:8 portowe S0,, 10/100TX, 1 -10 TX • Funkcjonalność: do 16 DSP • Inne: DTMF, Real time, V110 • 2 kanały faksowe • 100 klientów vCAPI

  14. Payload Switchingpołączenia wewnątrz systemu pomiędzy użytkownikami IP HiPath 3000 V 3.0 OptiPoint 400 CorNet IP-TS System Client OptiPoint 400 CorNet IP-TS System Client Payload (RTP/RTCP) HiPath 3000 z kartą HG1500 Control (CorNet IP-TS) Control (CorNet IP-TS) Payload swittching dla VoIP H.323 Zwalnia kanały głosowe B przy połączeniach między użytkownikami IP

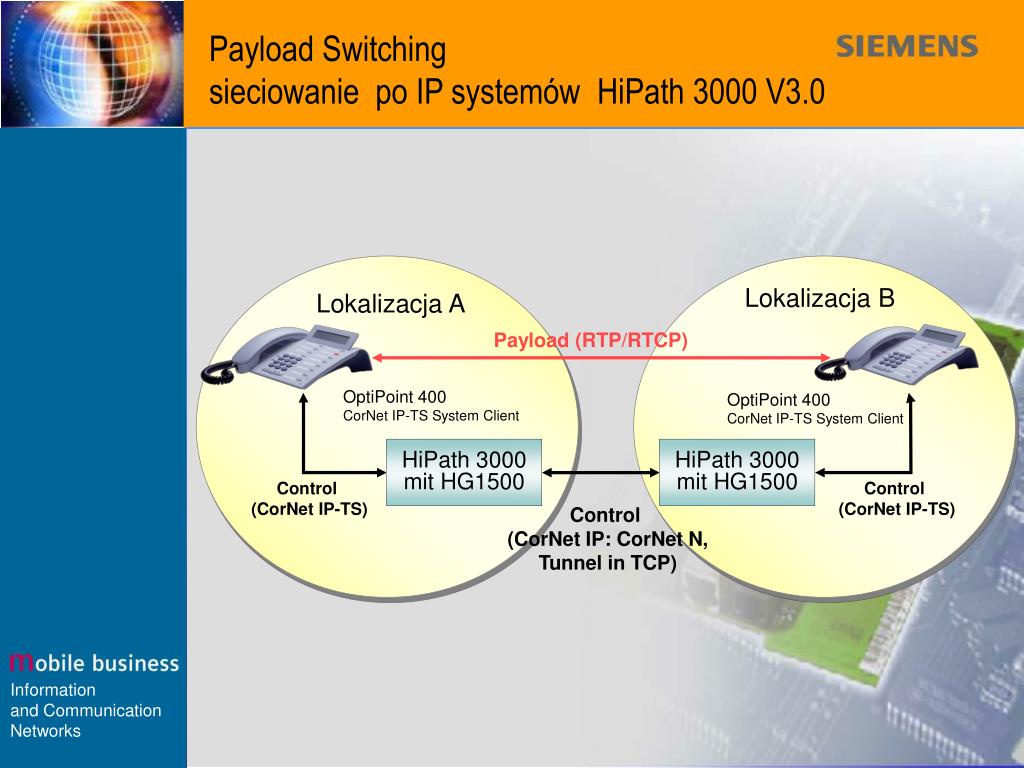

  15. Payload Switchingsieciowanie po IP systemów HiPath 3000 V3.0 Lokalizacja B Lokalizacja A Payload (RTP/RTCP) OptiPoint 400 CorNet IP-TS System Client OptiPoint 400 CorNet IP-TS System Client HiPath 3000 mit HG1500 HiPath 3000 mit HG1500 Control (CorNet IP-TS) Control (CorNet IP-TS) Control (CorNet IP: CorNet N, Tunnel in TCP)

  16. Payload Switchinga funkcja Music on Hold • Rezerwacja kanału B w karcie HG 1500 dla funkcji MoH w przypadku inicjalizacji klienta IP • Możliwość symultanicznego wyboru max. 10 użytkowników IP za pomocą zarezerwowanego kanału B w HG1500 (multi-unicast) • MoH dedykowana do połączeń zewnętrznych i wewnętrznych

  17. HiPath - IP Trunking zalety rozwiązania • Automatyczny wybór najtańszej drogi połączeń • Wykorzystanie istniejącej sieci WAN do transmisji między oddziałami • Wykorzystanie usług serwerów aplikacji rozproszonych w całej sieci LAN/WAN niezależnie od miejsca pracy • Homogeniczność sieci umożliwia zwiększenie funkcjonalności przenoszonej przez sieć (CorNet)

  18. HiPath - IP Trunking zalety rozwiązania • Zastosowanie kompresji (G.729, G.723, ...) umożliwia zmniejszenie kosztów rozmów międzyoddziałowych • Technologia IP umożliwia bardziej efektywne sieciowanie central PBX (wspólna warstwa transportowa z siecią transmisji danych)

  19. QSIG CorNet Konsultacje Tak Tak Konferencje Tak (3) Tak (5) Identyfikacja (z nazwiskiem) Tak Tak Przekierowania Tak Tak Oddzwonienie Tak Tak Nie Tak Grupy abonenckie Nie Tak Centralna książka adresowa Nie Tak Trading - sieciowanie Nie Tak Zdalne zarządzanie HiPath - IP Trunking zalety rozwiązania / sygnalizacja

  20. Biuro Konfiguracja HiPath HG 1500 Internet PSTN 10BaseT ADSL / ISDN Splitter S0 HiPath 3000 Serwer, baza danych LAN VoIP Client‘s optiClient 130/ Web Interaction Center Office

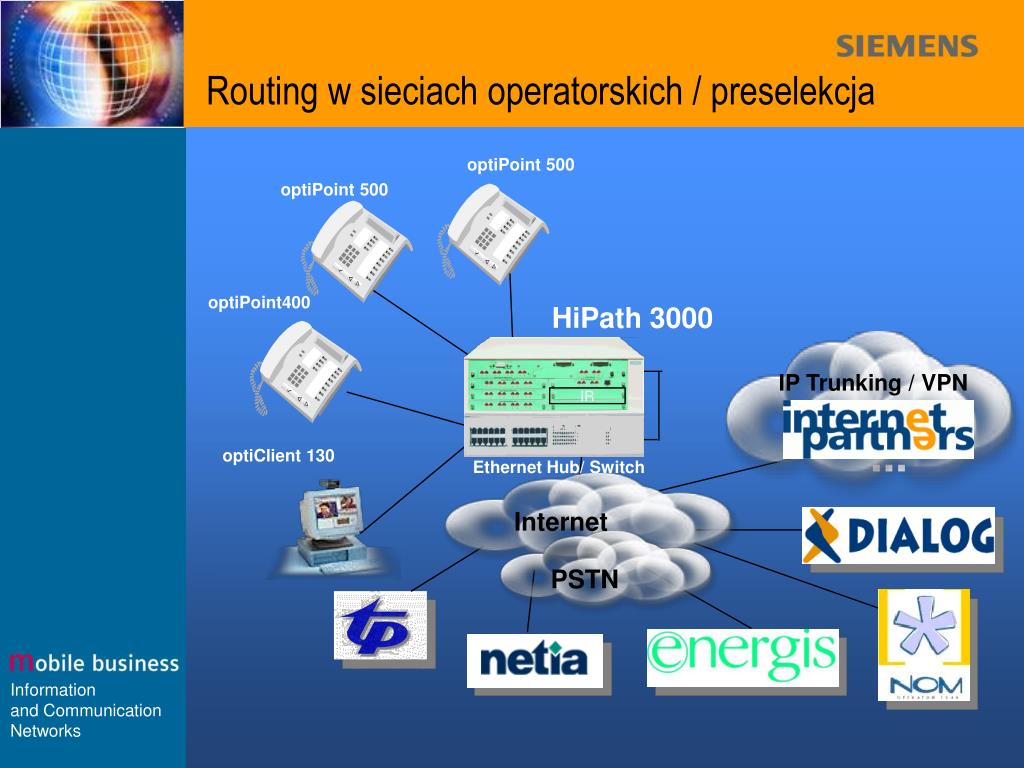

  21. Ethernet Hub/ Switch Routing w sieciach operatorskich / preselekcja optiPoint 500 optiPoint 500 optiPoint400 HiPath 3000 IP Trunking / VPN IR ... optiClient 130 Internet PSTN

  22. Użytkownicy HiPath – użytkownicy IP

  23. Informacja o połączeniach / jurnal rozmów Okna szybkiego wyboru połączeń Książka telefoniczna Funkcje systemowe Menu grupy ACD / Call Center VoIP - optiClient 130

  24. Przyciski funkcyjne Książka telefoniczna Janek Andrzej Bank Przyciski bezpośredniego wybierania z sygnalizacją LED VoIP - optiClient 130

  25. Przyciski funkcyjne Przyciski bezpośredniego wybierania z sygnalizacją LED Książka telefoniczna z funkcją przeszukiwania VoIP - optiClient Attendant 5.0 – awizo VoIP (1)

  26. VoIP - optiClient Attendant 5.0 (2) • kompatybilny od systemu Hicom 150E Office • do 6 w systemie wolnostojącym • po 16 pól przycisków bezpośredniego wybierania ze 150 przyciskami każde • Współpraca z WIN 98, NT 4.0, 2000, XP (w testach) • Komunikacja z systemem poprzez optiset E Control / data adapter • Komunikacja poprzez interfejs USB optiPoint 500 (wymagany Win 98/2000 oraz driver COM CallBridge TU (współpraca z aparatmi basic/standard/advance) http://w4.siemens.com/networks/hipath/de/download/h_68a.htm

  27. VoIP - optiClient Attendant 5.0 (3) • współpraca bezpośrednia z LAN • wymagane komponenty: komputer PC z WIN 98/2000, NT optiClient 130 V 2.0 optiClient Attendant 5.0 licencja IP

  28. OptiPoint 400 - Telefon IP • Najważniejsze cechy : • H.323/H.450 • Full duplex hands-free • Kompresja głosu, G.723 • QoS802.1 p/Q,DiffServ • Security H.235 • Power LAN, Mini Switch • Interfejs USB • Współpraca - HiPath 5000- HiPath 4000 - HiPath 3000- HiPath AllServe

  29. HiPath 3000 – nowe funkcje • dzielenie kanałów B w łączu S2 w zależności od potrzeb • „CLIP no screening” – identyfikacja numeru abonenta w sieci central wg numeru wewnętrznego a nie poprzez numer zewnętrzny dostępny z sieci publicznej (funkcja przydatna przy sieciowaniu systemów) • Otwarty plan numeracyjny – dostępny także przy sieciowaniu systemów po IP przy zarządzaniu za pomocą HiPath AllServe V 3.0

  30. OptiPoint 500 – systemowe telefony cyfrowe optiPoint 500 entry optiPoint 500 basic optiPoint 500 standard optiPoint 500 economy optiPoint 500 advanced optiSet E Memory

  31. Adaptery i przystawki • Analog adapter • Phone adapter • ISDN adapter • Acustic adapter • Recorder adapter • Key module • Signature module

  32. Taryfikacja / Zarządzanie

  33. HiPath IP Teldata Office • Centralne, kompleksowe rozwiązania zarządzania kosztami połączeń • Określenie kosztów wykonanych połączeń zewnętrznych i wewnętrznych • Niezależność aplikacji od typu przesyłanych danych dla: • połączeń głosowe na łączach tradycyjnych analogowych i cyfrowych • pakietów połączeń VoIP • pakietów poczty elektronicznej email • pakietów transmisji danych • pakietów pobieranych ze stron WWW • Rozwiązanie dedykowane do produktów HiPath 3000,Hicom 150E, Transmisja danych taryfikacyjncyh realizowana jest za pomocą sieci LAN (TCP/IP) lub modemów (V.24) • Generowanie statystyk • Prowadzenie rozliczeń w dwóch walutach np. PLN i EUR

  34. HiPath IP Accounting

  35. HiPath 300 Manger C – nowe funkcje • Ograniczenie wejścia na trzeciego • Ochrona przed pukaniem • Ochrona przed wtargnięciem • Dostep do książki telefonicznej • Ochrona przed interkomem • Kod aparatu • Przydzielanie PIN • Określenie kierunku przejmowania (także w grupie) • Określenie klas uprawnień (linia, abonent) • Okreslenie grup abonenckich oraz numerów zbiorczych • Uprawnienia do ustalania DIS’y • Okreslenie typu wyświetlacza (długości komunikatów) • Współpraca z systemem po V.24, S0, USB, TCP/IP

  36. HiPath 300 Manger E Aplikacja jest w pełni kompatybilna z Assitantem E i może współpracować zarówno z systemem Hicom 150E oraz HiPath 3000 od wersji 1.2

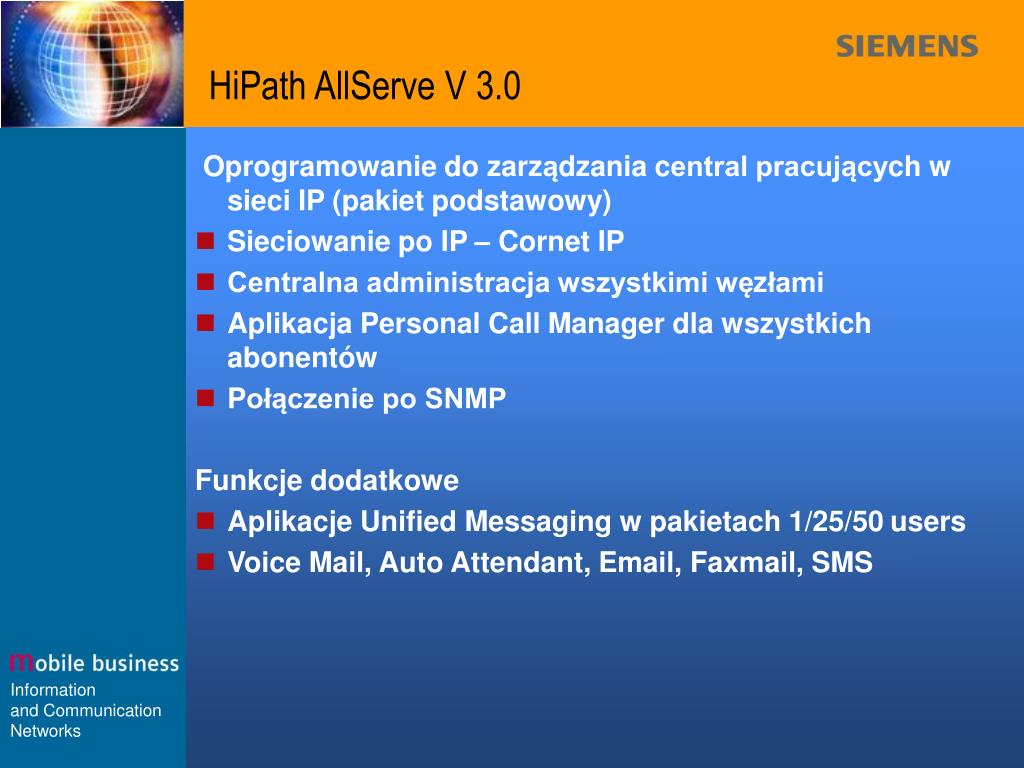

  37. HiPath AllServe V 3.0 Oprogramowanie do zarządzania central pracujących wsieci IP (pakiet podstawowy) • Sieciowanie po IP – Cornet IP • Centralna administracja wszystkimi węzłami • Aplikacja Personal Call Manager dla wszystkich abonentów • Połączenie po SNMP Funkcje dodatkowe • Aplikacje Unified Messaging w pakietach 1/25/50 users • Voice Mail, Auto Attendant, Email, Faxmail, SMS

  38. HiPath Fault Management • Centralne, kompleksowe rozwiązaniezdalnego zarządzania i utrzymania systemów • Aplikacja oparta na na platformie SNMP z interfejsem do HP OpenView. • Zarzadzanie serwerami telekomunikacyjnymi HiPath 3000, HiPath 4000, Hipath 5000, Hicom 150E, Hicom 300E. • Zarządzanie komponentami sieci (Enterasys, Cisco z MIBII). • Zarządzanie ruterami i gatewayami HG 1500/ RG 25000. • Zarządzanie aplikacjami bazujacymi na syatemie Windows 2000. • Zarządzanie systemami Call Center – HiPath ProCenter Office. • Obsługa błędów systemowych.

  39. HiPath zarządzanie - konfiguracja LAN Pracownicy – Unified Messaging HiPath 3300 Klient GSM WWW ISP ISDN GSM Agent domowy Call Center Web klient HiPath 3500 Aplikacja HPCO 1.0 Unified Messaging Web Interaction Center Office HiPath AllServe 3000 LAN Agenci Call Center Agenci VoIP ACD/ WICO Supervisor

  40. wwww.hipath.pl – Informacje z pierwszej ręki

  41. Dziękuję za uwagę
