Presentation Transcript
fraktale in postscript

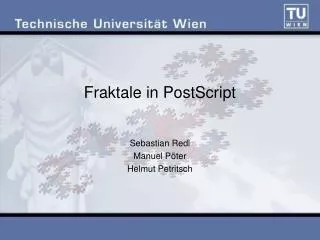

Fraktale in PostScript

Sebastian Redl

Manuel Pöter

Helmut Petritsch

fraktale
Fraktale
  • Künstliche oder natürliche Gebilde, geometrische Muster
  • Erzeugt durch rekursive Ersetzungen
  • z.B. Drachenkurve:

F → R oder F → L

R → + R - - L +

L → - R + + L –

  • Daraus resultiert

+ R - - L +

+ ( + R - - L + ) - - ( - R + + L - ) +

verbesserungen
Verbesserungen
  • Stack Overflow Exception bei der 13. Iteration
  • Ersetzungsregeln generisch durch Verwendung von HashTable
  • Optimierung bei der Verwendung von Winkelfunktionen

/+ { ang rotate } def

/- { ang neg rotate } def

l sung 1 rekursives ersetzen

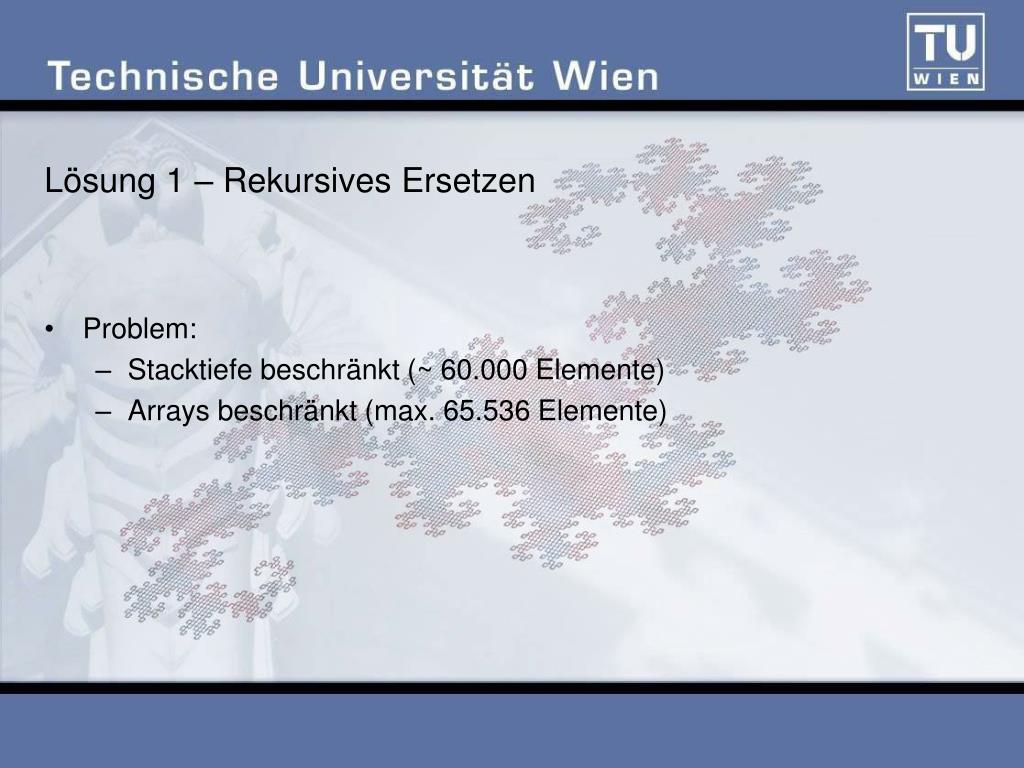

Lösung 1 – Rekursives Ersetzen
  • Problem:
    • Stacktiefe beschränkt (~ 60.000 Elemente)
    • Arrays beschränkt (max. 65.536 Elemente)
l sung 1 rekursives ersetzen1
Lösung 1 – Rekursives Ersetzen
  • Ersetzung von R und L im Array durch Sub-Arrays 

statt einem Array mit vielen Element - viele Arrays mit wenig Elementen

ersetzungsfunktion

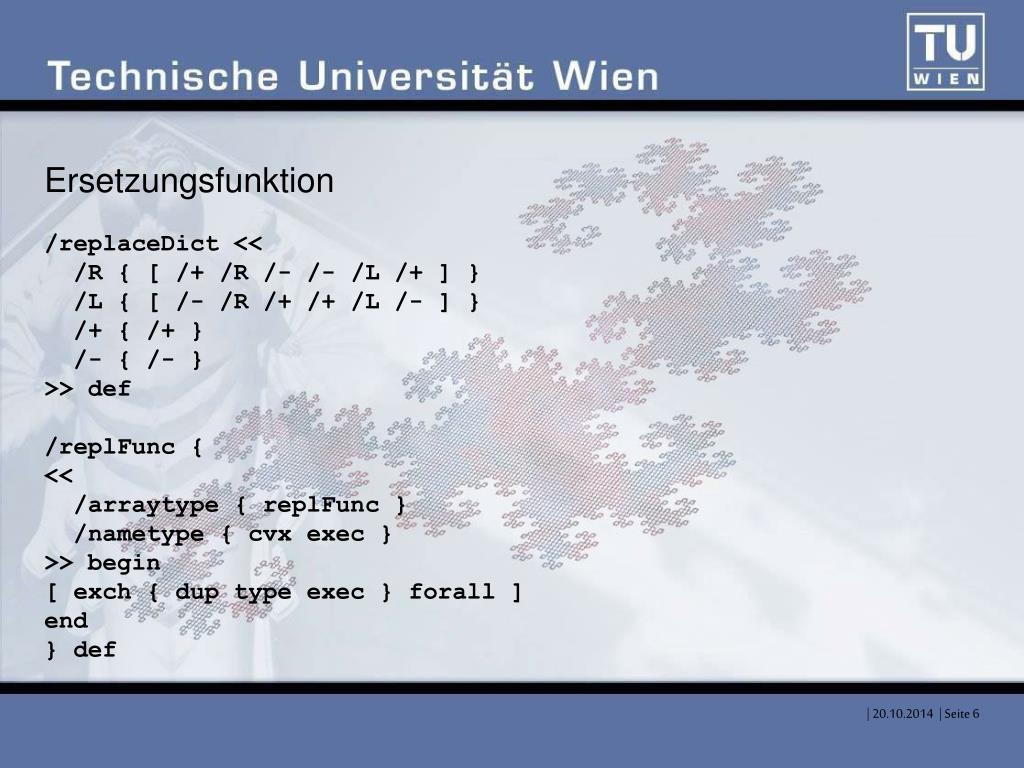

Ersetzungsfunktion

/replaceDict <<

/R { [ /+ /R /- /- /L /+ ] }

/L { [ /- /R /+ /+ /L /- ] }

/+ { /+ }

/- { /- }

>> def

/replFunc {

<<

/arraytype { replFunc }

/nametype { cvx exec }

>> begin

[ exch { dup type exec } forall ]

end

} def

l sung 2 direktes zeichnen
Lösung 2 – Direktes Zeichnen
  • R und L sind rekursive Funktionsaufrufe.
  • Für die letzte Rekursion wird ein Dictionary verwendet, in dem R und L Zeichenbefehle sind.

/recurseDict << … >> def

/drawDict << … >> def

generieren der dictionaries
Generieren der Dictionaries

/LSystem_Dict <<

/R { + R - - L + }

/L { - R + + L - }

>> def

/recurseDict <<

LSystem_Dict { [ exch /drawRecurse cvx ] cvx } forall

>> def

/drawDict <<

/F { Zeichenbefehle } def

LSystem_Dict { pop { F } } forall

>> def

rekursion
Rekursion

/drawRecurse {

exch dup 0 eq { drawDict begin } if

dup 1 sub 3 2 roll exec

pop dup 0 eq { end } if

} def

/start { L } def

recurseDict begin

start

end
