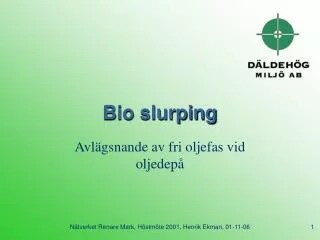

  1. Bio slurping Avlägsnande av fri oljefas vid oljedepå Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  2. Innehåll • Däldehög Miljö AB • Bio slurping – metodbeskrivning • Pilotstudien • Bakgrund • Anläggning • Drift • Resultat • Slutsatser/utvärdering Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  3. Däldehög Miljö AB • Ägarförhållanden • Däldehög AB • Hedeselskabet Miljø og Energi A/S • Bildades år 2000 • In Situ • Vakuumventilation / bioventilation • Air sparging / bio sparging • Ånginjektion • Kemisk oxidation • Phyto sanering (poppelträd) Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  4. Bio slurping • Genom vakuumextraktion avlägsnas fri oljefas på grundvattenytan utan sänkning av grundvattnet • Tryckminskningen medför horisontell tillströmning av vatten/olja in mot brunnen • Syrerik luft tillförs vilket ger ökad biologisk nedbrytning i omättad zon Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  5. Jämförelse Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  6. Området • Oljehamn i södra Norrlands kustland • Oljedepå med verksamhet sedan 1930-talet • Området är beläget mellan en ås och havet • Markundersökningar 1998-2000 Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  7. Geologi • Fyllning av sandmaterial överst • Därunder svallade isälvsavlagringar med skikt av sand / silt / lera • Bergnivån varierar Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  8. Hydrogeologi • Undre grundvattenmagasin i sandlager • Ytliga magasin mellan ler- och siltskikt • Mycket varierande trycknivåer inom området Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  9. Föroreningar • Petroleumprodukter i jord och grundvatten • Fri oljefas uppmätt i grundvattenrör • Lokalt mer än 1 m tjockt oljeskikt • Fri oljefas inom en stor del av området Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  10. Anläggning • Vakuumpump • Vätskeavskiljare • Luftfilter aktivt kol • Vattenrening oljeavskiljare • Automatisk styrning • Explosionssäkert utförande Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  11. Brunnar • Skruvborrning med foderrör – ”torr” borrmetod • Jordprovtagning - ett prov per 0,5 meter • 7 st nya brunnar • 2 st befintliga kontrollrör Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  12. Drift pilotstudie • Totalt 6 månader med en driftsdag per vecka • Steg 1: En pumpbrunn , 1 månad • Steg 2: Tre pumpbrunnar, 1 månad • Steg 3: Fem pumpbrunnar, 4 månader • Bestämning av verkningsradie och fördelning olja/vatten bestäms varje steg Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  13. Mätningar • Grundvattennivå • Tjocklek oljeskikt före/efter pumpning • Vakuum • Andel olja / vatten i uppsamlad vätska Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  14. Resultat steg 1 • Pumpning i brunn B1 • Flöde 120 lit/tim • Andel olja 5-17 % • Minskning fri oljefas i kontrollbrunnar: Avstånd pumpbrunn: 2 m 7 m Förändring: 50 cm 4 cm Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  15. Resultat steg 2 • Pumpning i brunn B1, B2 och B3 samtidigt • Flöde 300 lit/tim • Andel olja 11-20 % • Minskning fri oljefas i kontrollbrunnar: Avstånd pumpbrunn: 4 m 7 m Förändring: 10 cm 15 cm Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  16. Resultat steg 3 • Pumpning i brunn B1, B2, B3, B6 och B7 samtidigt • Flöde 630 lit/tim • Andel olja 7-19 % • Minskning fri oljefas i kontrollbrunnar: Avstånd pumpbrunn: 6 m Förändring: 30 cm Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  17. Resultat • Låg grundvattennivå  fri oljefas ökar • Hög grundvattennivå  fri oljefas minskar • Hög permeabilitet • Verkningsradie > 6 m • Tillströmning av olja sker momentant Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06

  18. Utvärdering / slutsatser • Höga värden på uppsamling av olja • Acceptabel andel olja (upp till 20 %) • Stor verkningsradie • Hög tillströmningshastighet • Vakuumextraktion lämplig metod • Stora fluktuationer försvårar – daglig justering av sugspetsar nödvändig Nätverket Renare Mark, Höstmöte 2001, Henrik Ekman, 01-11-06
