بذر کار ها

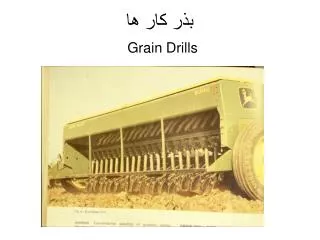

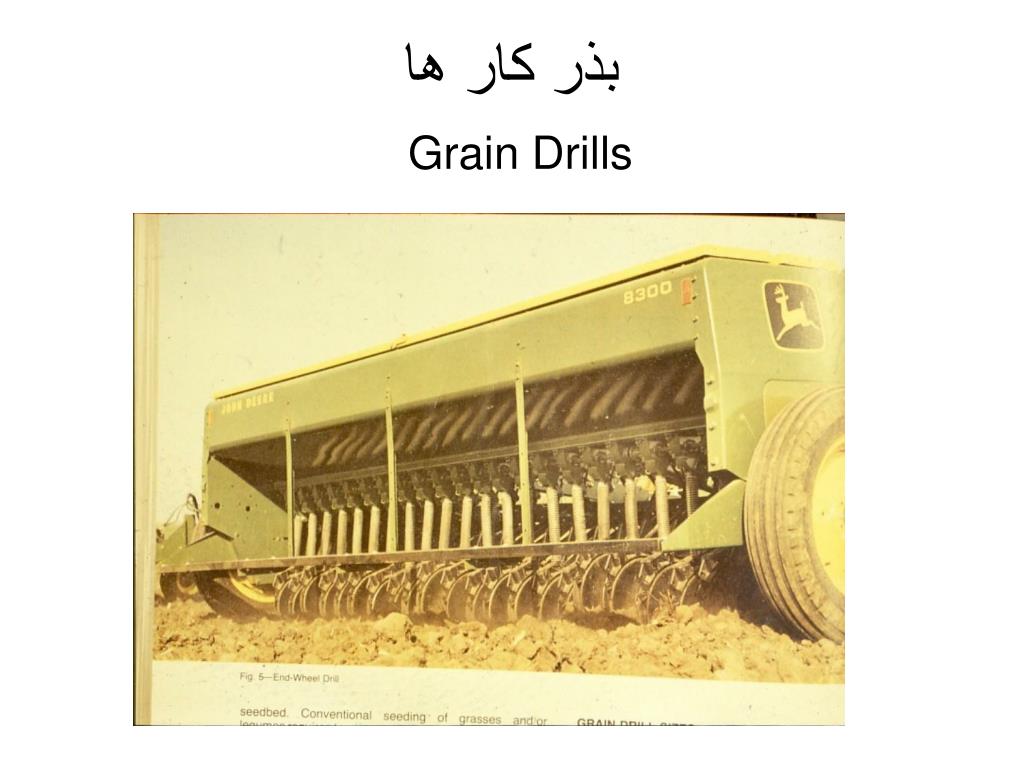

1. بذر کار ها Grain Drills

2. مشخصات • بذر ها را روی ردیف هایی با فاصله کم می کارند • بذر ها روی ردیف درهم هستند • فاصله بذر ها روی ردیف نیز مورد نظر نیست • غلات (گندم ، جو...) • علوفه مرتعي • يونجه و شبدر • حبوبات • امکان وجین و دیگر فعالیت های خاک ورزی در حین داشت وجود ندارد • كشت درهم solid Planting • Grain Drill • Air seeder • Broadcast seeder • Airplane • Helicopter • مزیت نسبت به بذر پاشی • بذر ها در عمق مورد نظر قرار می گیرند • یکنواختی پاشش بیشتر

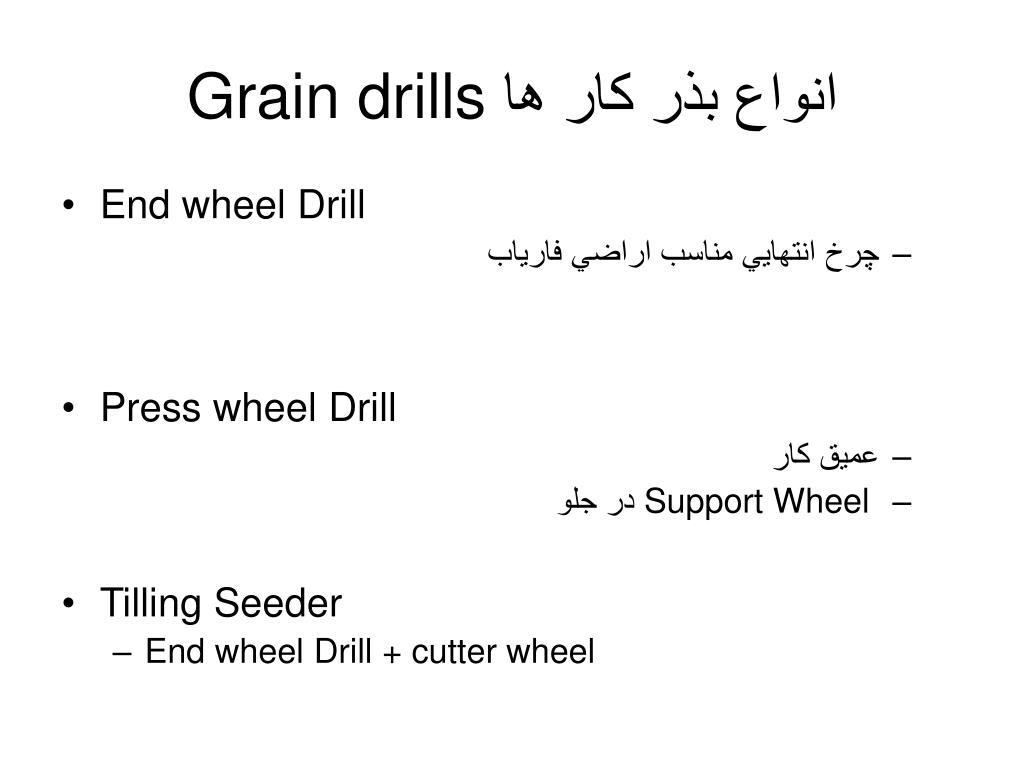

3. انواع بذر كار ها Grain drills • End wheel Drill • چرخ انتهايي مناسب اراضي فارياب • Press wheel Drill • عميق كار • Support Wheel ‌ در جلو • Tilling Seeder • End wheel Drill + cutter wheel

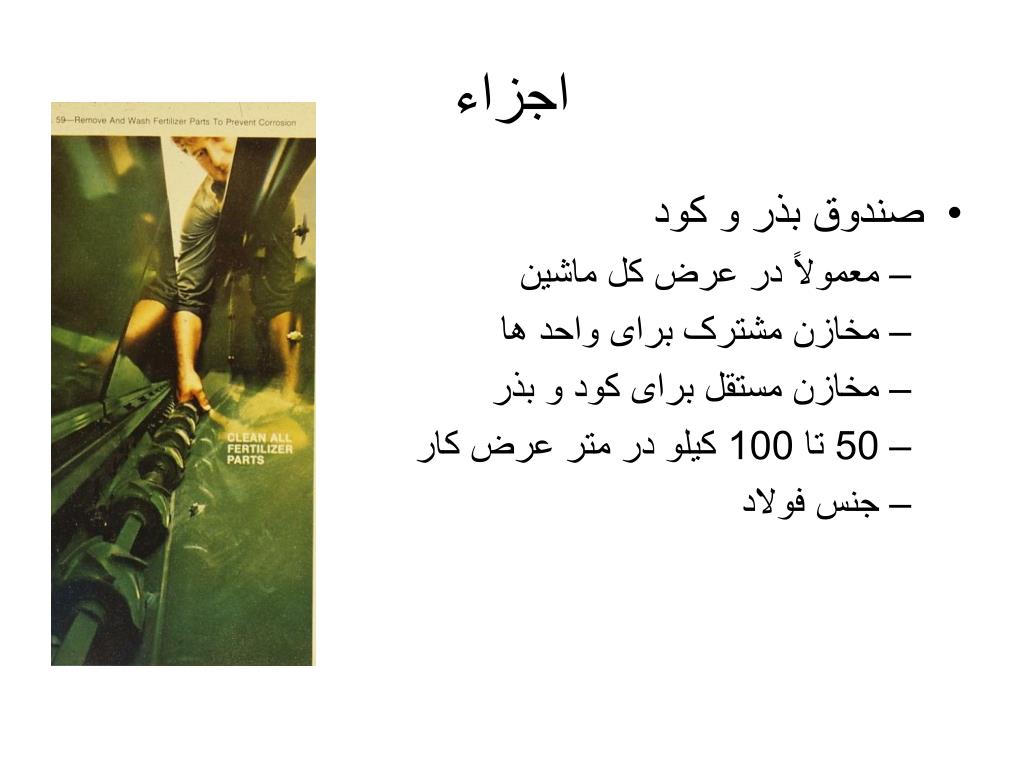

7. اجزاء • صندوق بذر و کود • معمولاً در عرض کل ماشین • مخازن مشترک برای واحد ها • مخازن مستقل برای کود و بذر • 50 تا 100 كيلو در متر عرض كار • جنس فولاد

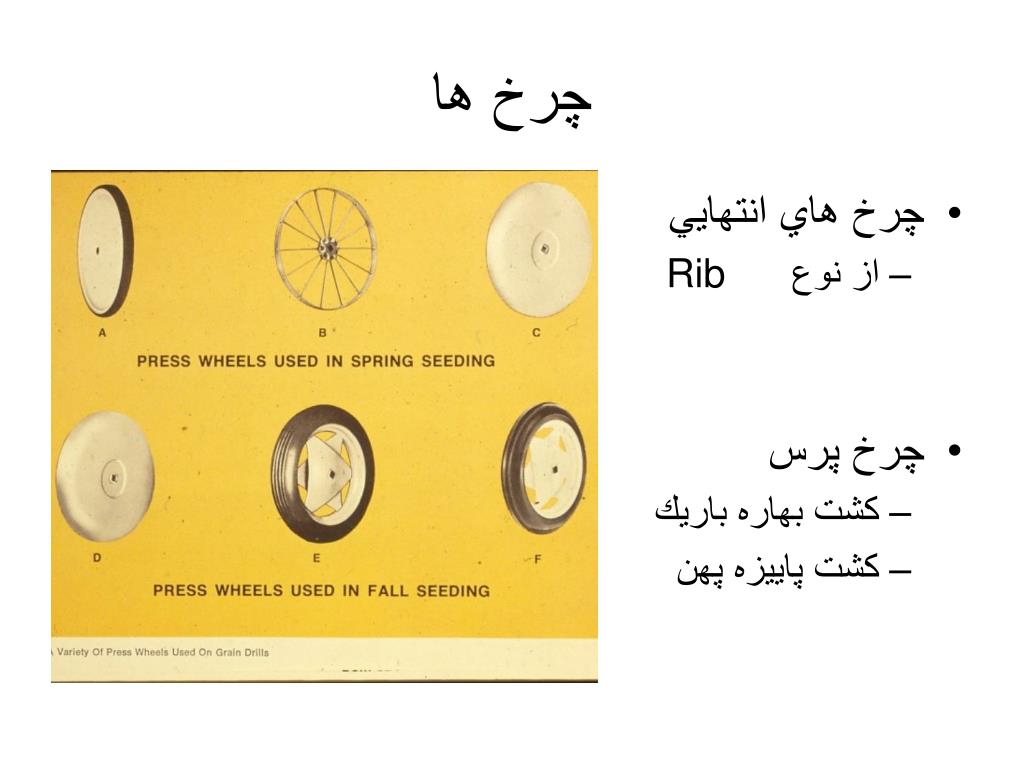

8. چرخ ها • چرخ هاي انتهايي • از نوع Rib • چرخ پرس • كشت بهاره باريك • كشت پاييزه پهن

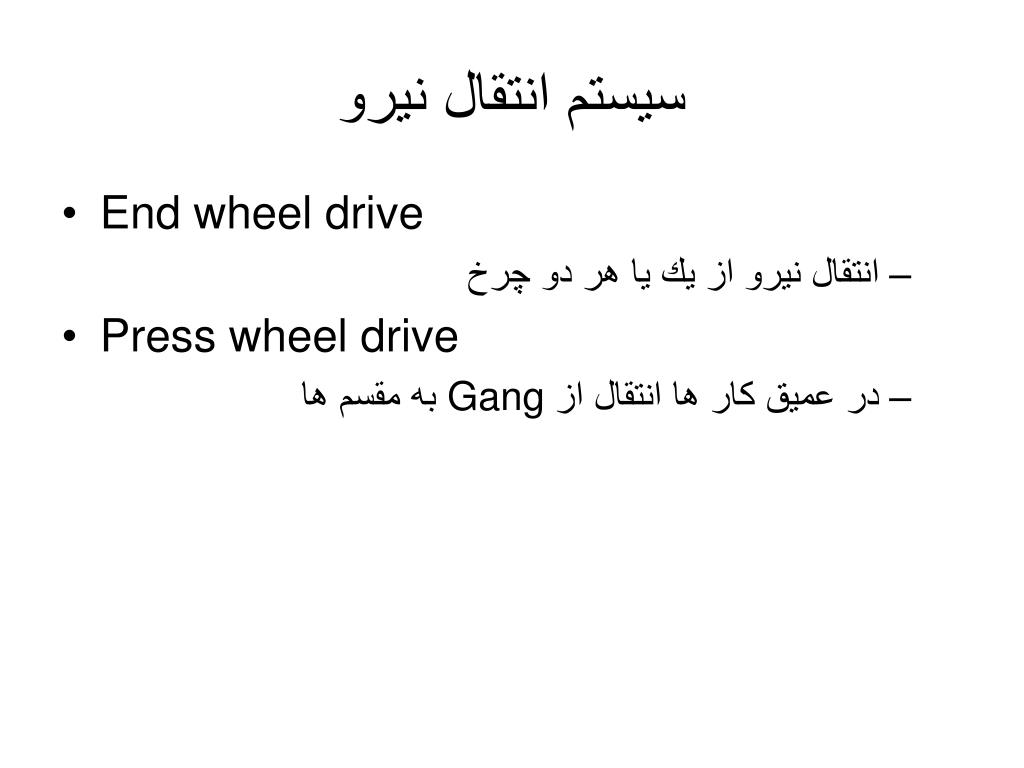

9. سيستم انتقال نيرو • End wheel drive • انتقال نيرو از يك يا هر دو چرخ • Press wheel drive • در عميق كار ها انتقال از Gang به مقسم ها

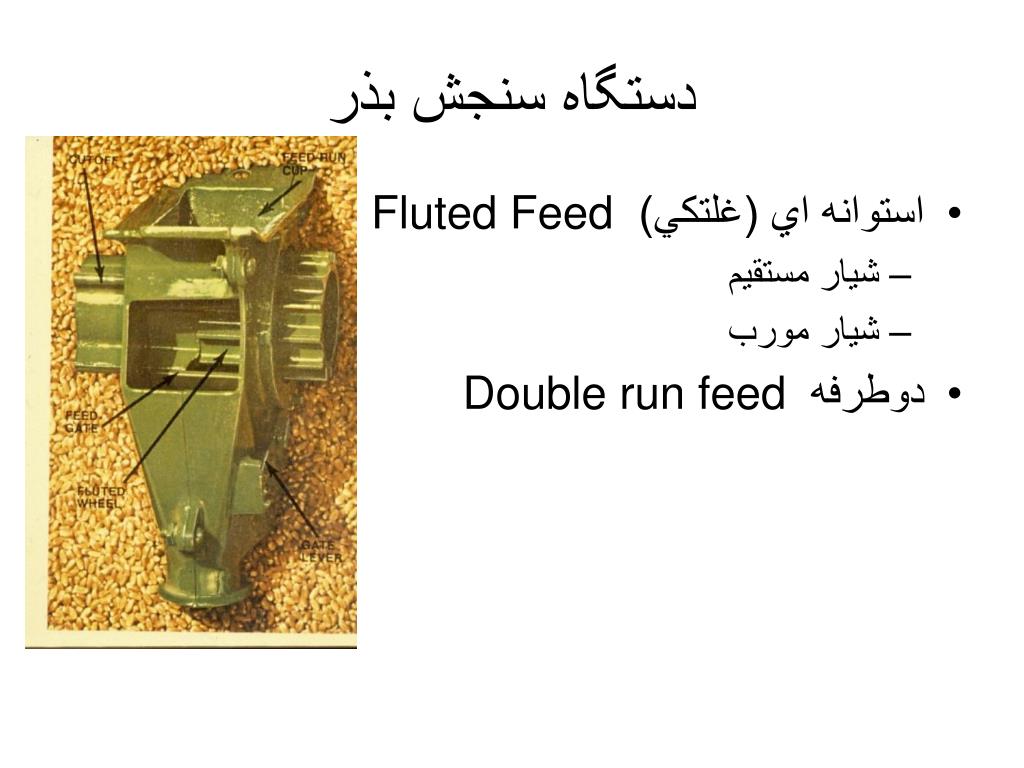

10. دستگاه سنجش بذر • استوانه اي (غلتكي) Fluted Feed • شيار مستقيم • شيار مورب • دوطرفه Double run feed

12. مقسم استوانه اي • روش تغذيه • از بالا براي بذور درشت • از پايين براي بذور ريز (روش مناسب تر)

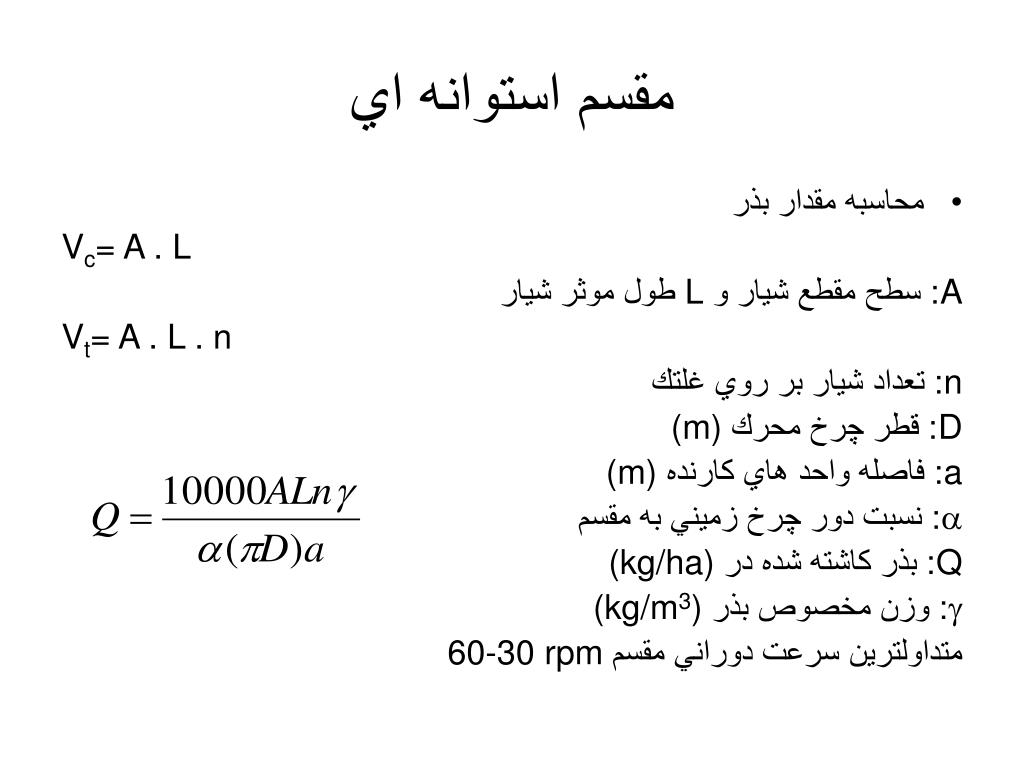

13. مقسم استوانه اي • محاسبه مقدار بذر Vc= A . L A: سطح مقطع شيار و L طول موثر شيار Vt= A . L . n n‌: تعداد شيار بر روي غلتك D: قطر چرخ محرك (m) a: فاصله واحد هاي كارنده (m) ‌: نسبت دور چرخ زميني به مقسم Q‌: بذر كاشته شده در (kg/ha) : وزن مخصوص بذر (kg/m3) متداولترين سرعت دوراني مقسم 60-30 rpm

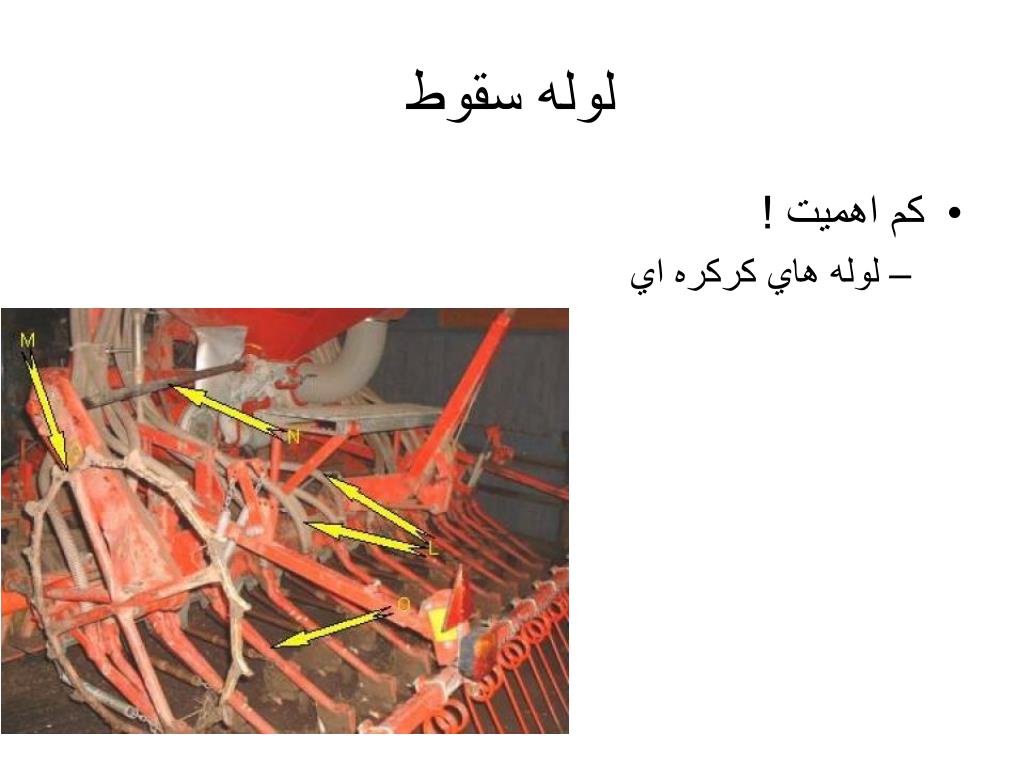

15. لوله سقوط • كم اهميت ! • لوله هاي كركره اي

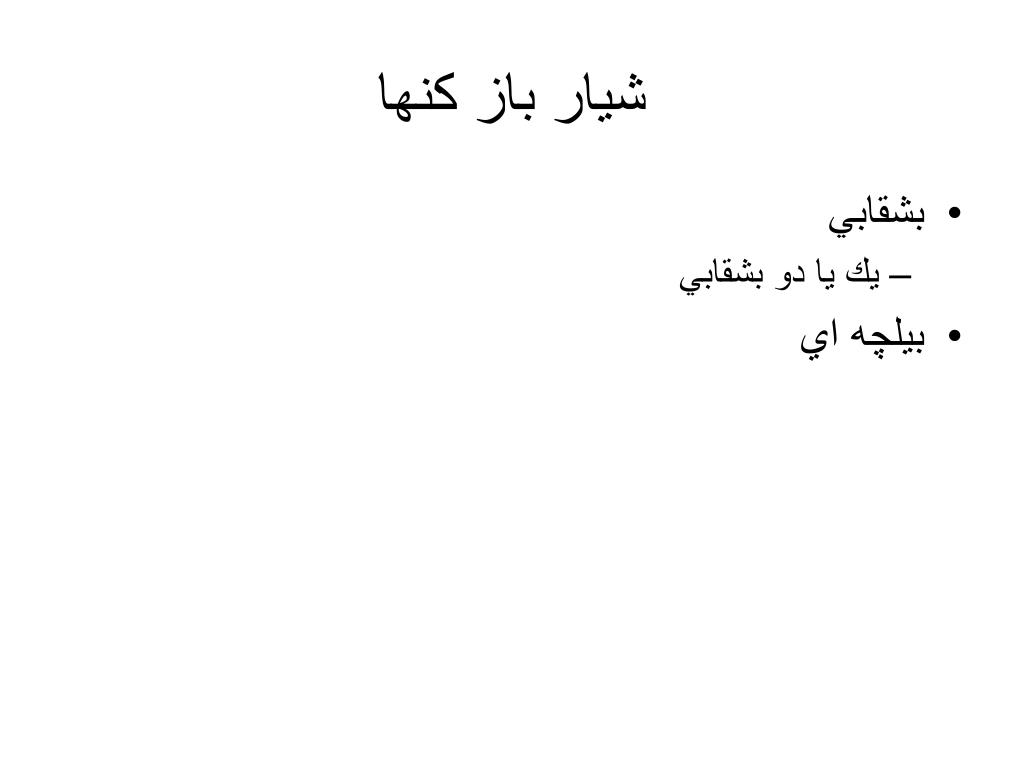

16. شيار باز كنها • بشقابي • يك يا دو بشقابي • بيلچه اي

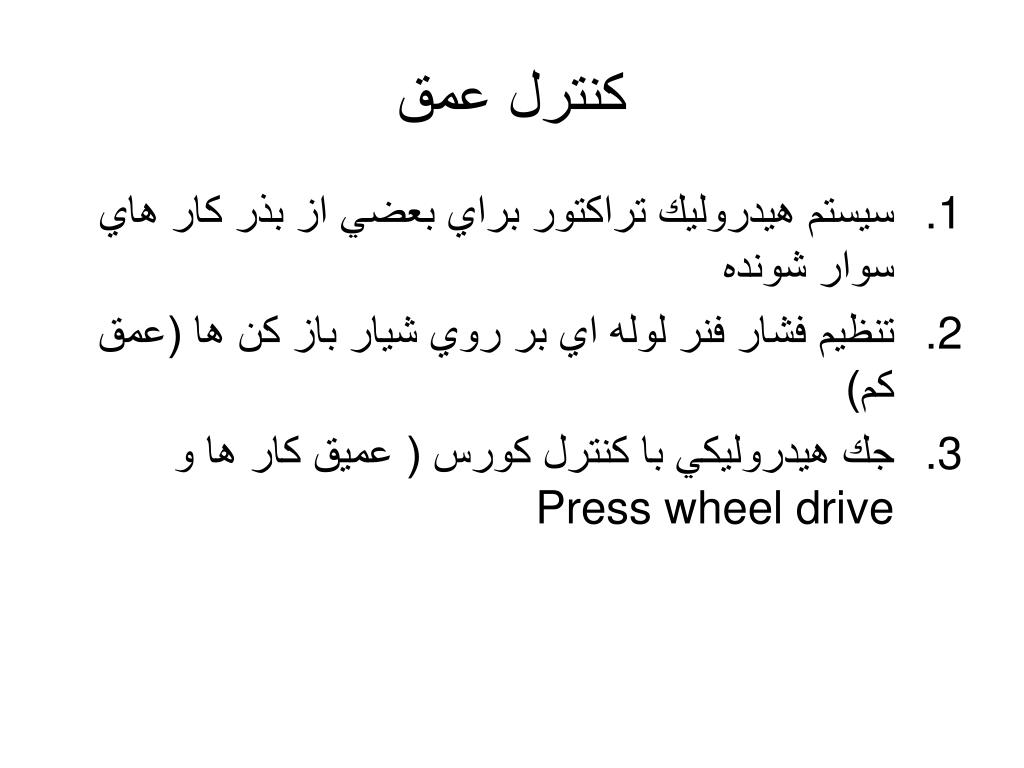

17. كنترل عمق • سيستم هيدروليك تراكتور براي بعضي از بذر كار هاي سوار شونده • تنظيم فشار فنر لوله اي بر روي شيار باز كن ها (عمق كم) • جك هيدروليكي با كنترل كورس ( عميق كار ها و Press wheel drive

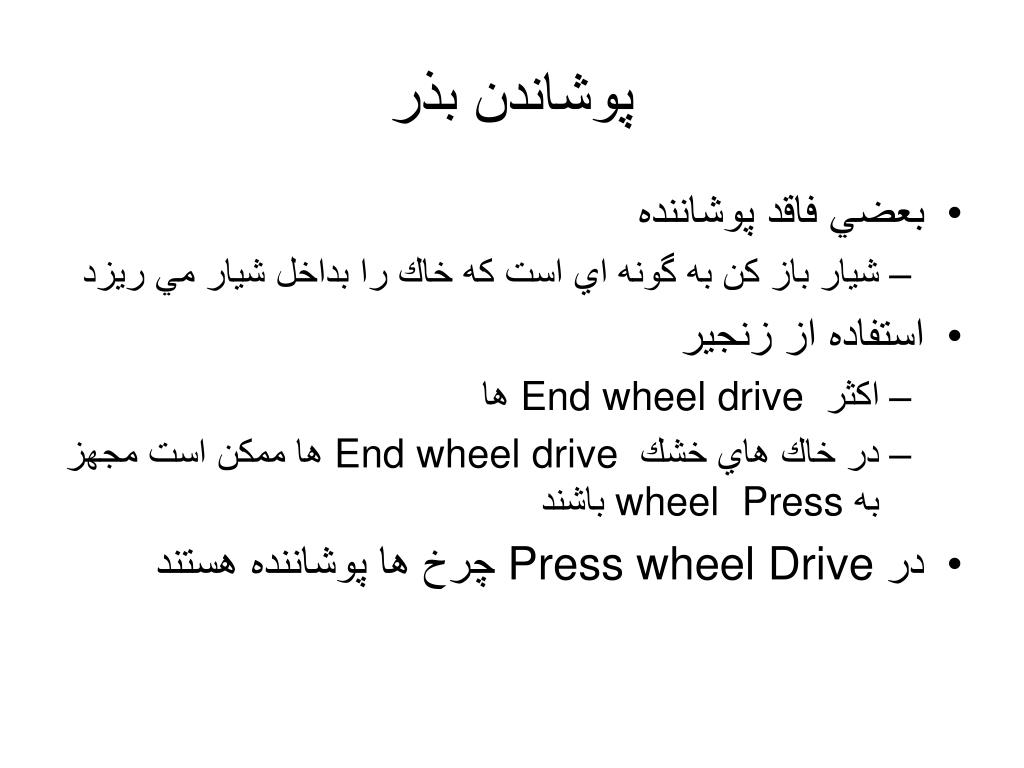

19. پوشاندن بذر • بعضي فاقد پوشاننده • شيار باز كن به گونه اي است كه خاك را بداخل شيار مي ريزد • استفاده از زنجير • اكثر End wheel drive ها • در خاك هاي خشك End wheel drive ها ممكن است مجهز به Presswheel باشند • در Press wheel Drive چرخ ها پوشاننده هستند

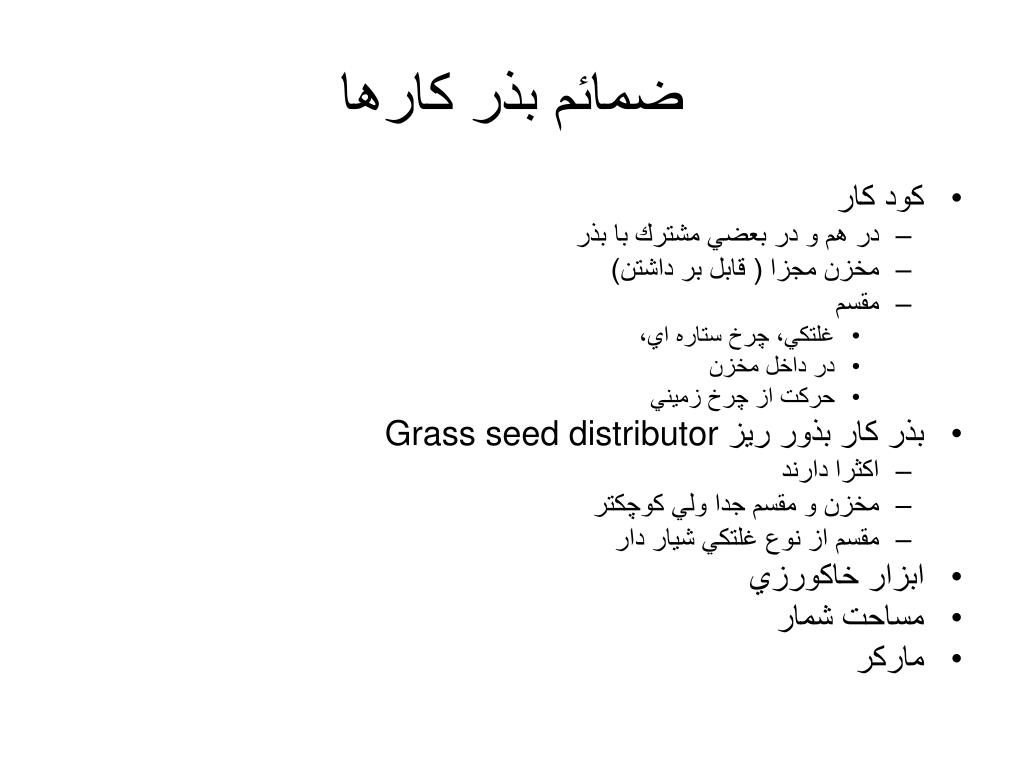

21. ضمائم بذر كارها • كود كار • در هم و در بعضي مشترك با بذر • مخزن مجزا ( قابل بر داشتن) • مقسم • غلتكي، چرخ ستاره اي، • در داخل مخزن • حركت از چرخ زميني • بذر كار بذور ريز Grass seed distributor‌ • اكثرا دارند • مخزن و مقسم جدا ولي كوچكتر • مقسم از نوع غلتكي شيار دار • ابزار خاكورزي • مساحت شمار • ماركر

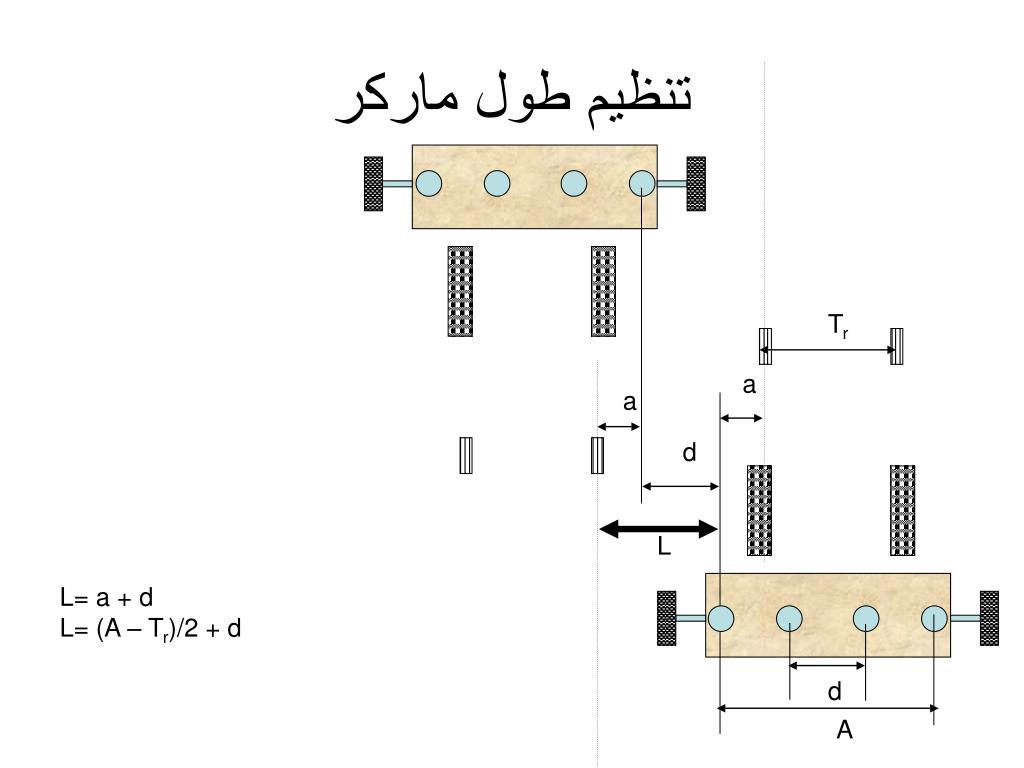

24. تنظيم طول ماركر Tr a a d L L= a + d L= (A – Tr)/2 + d d A

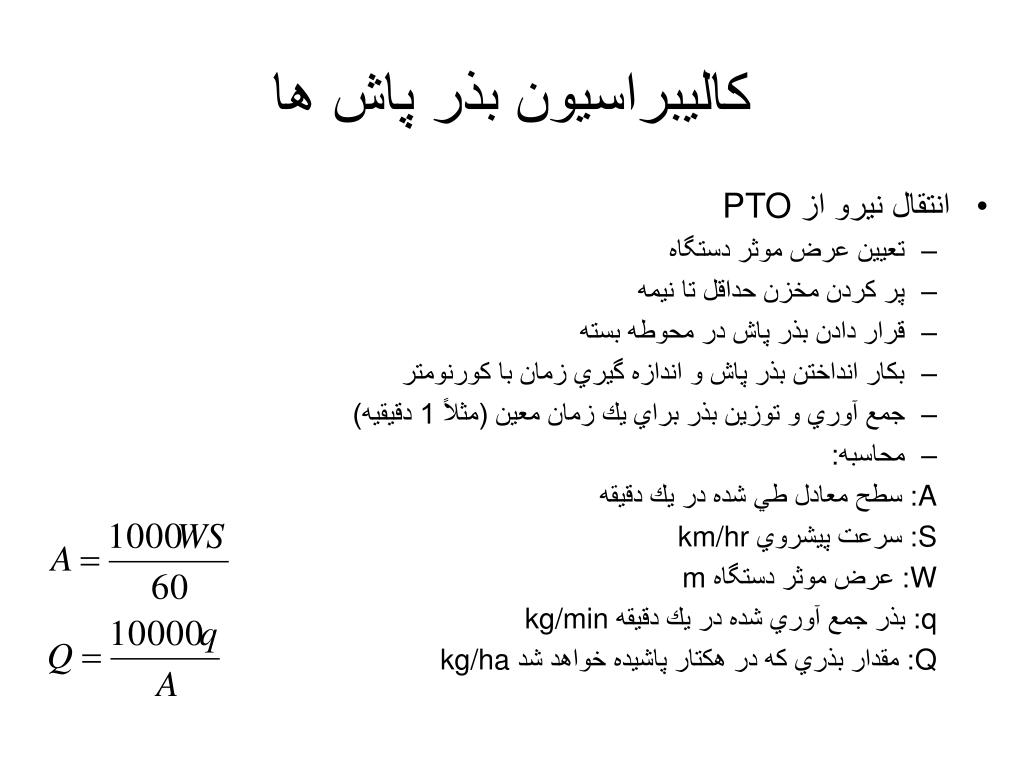

25. كاليبراسيون بذر پاش ها • انتقال نيرو از PTO • تعيين عرض موثر دستگاه • پر كردن مخزن حداقل تا نيمه • قرار دادن بذر پاش در محوطه بسته • بكار انداختن بذر پاش و اندازه گيري زمان با كورنومتر • جمع آوري و توزين بذر براي يك زمان معين (مثلاً 1 دقيقيه) • محاسبه: A: سطح معادل طي شده در يك دقيقه S: سرعت پيشروي km/hr‌ W: عرض موثر دستگاه m q: بذر جمع آوري شده در يك دقيقهkg/min Q: مقدار بذري كه در هكتار پاشيده خواهد شد kg/ha

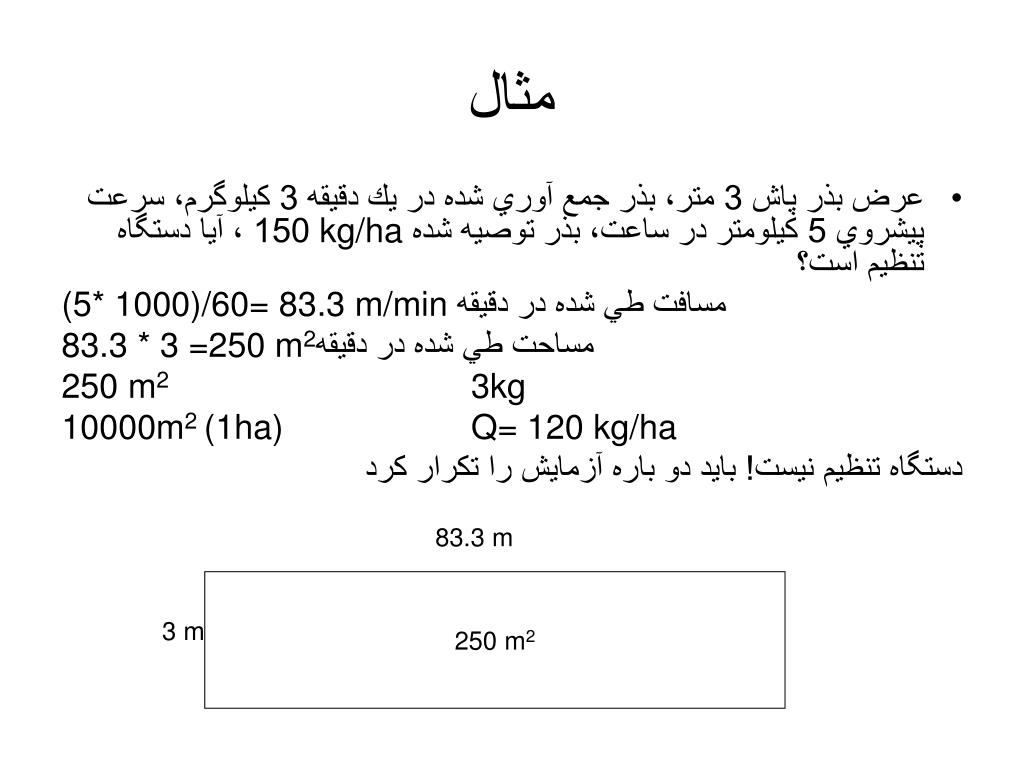

26. مثال • عرض بذر پاش 3 متر، بذر جمع آوري شده در يك دقيقه 3 كيلوگرم، سرعت پيشروي 5 كيلومتر در ساعت، بذر توصيه شده kg/ha 150، آيا دستگاه تنظيم است؟ (5* 1000)/60= 83.3 m/min مسافت طي شده در دقيقه 83.3 * 3 =250 m2 مساحت طي شده در دقيقه 250 m2 3kg 10000m2 (1ha) Q= 120 kg/ha دستگاه تنظيم نيست! بايد دو باره آزمايش را تكرار كرد 83.3 m 250 m2 3 m

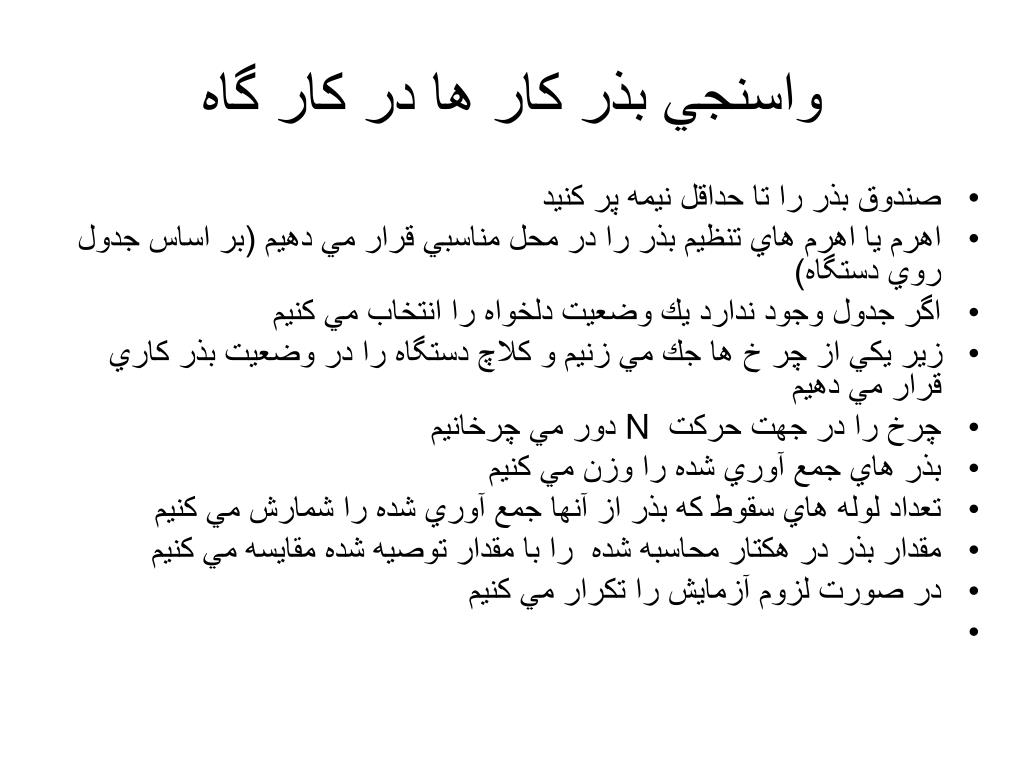

27. واسنجي بذر كار ها در كار گاه • صندوق بذر را تا حداقل نيمه پر كنيد • اهرم يا اهرم هاي تنظيم بذر را در محل مناسبي قرار مي دهيم (بر اساس جدول روي دستگاه) • اگر جدول وجود ندارد يك وضعيت دلخواه را انتخاب مي كنيم • زير يكي از چر خ ها جك مي زنيم و كلاچ دستگاه را در وضعيت بذر كاري قرار مي دهيم • چرخ را در جهت حركت N دور مي چرخانيم • بذر هاي جمع آوري شده را وزن مي كنيم • تعداد لوله هاي سقوط كه بذر از آنها جمع آوري شده را شمارش مي كنيم • مقدار بذر در هكتار محاسبه شده را با مقدار توصيه شده مقايسه مي كنيم • در صورت لزوم آزمايش را تكرار مي كنيم

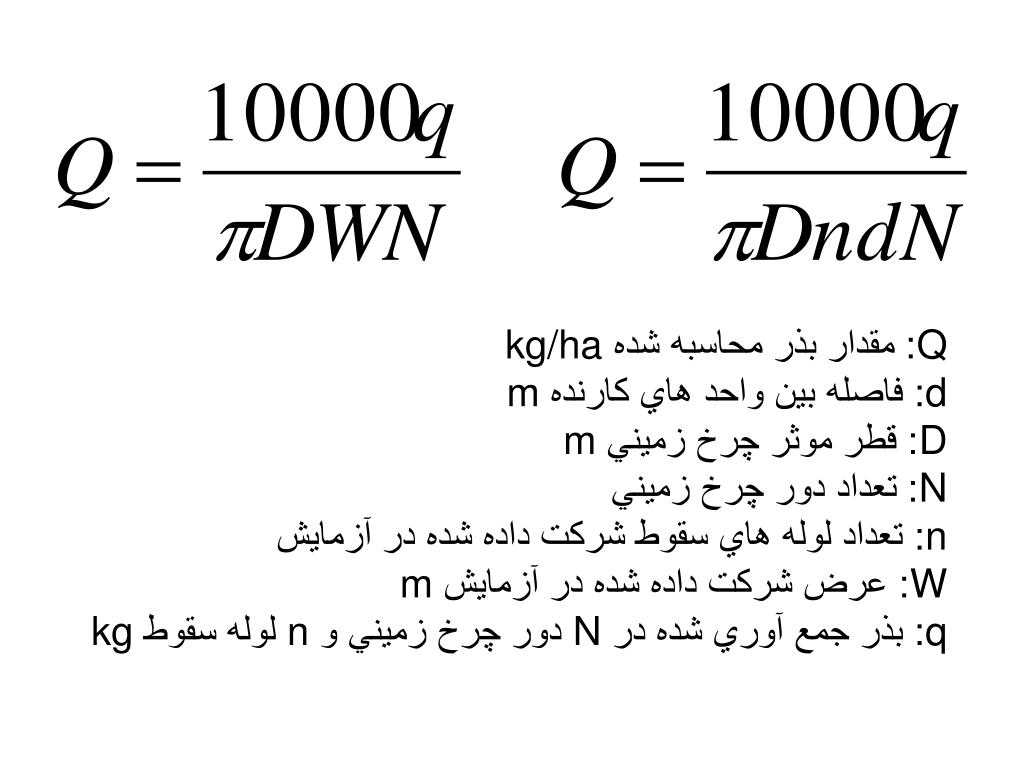

28. Q: مقدار بذر محاسبه شده kg/ha d: فاصله بين واحد هاي كارندهm D: قطر موثر چرخ زميني m N: تعداد دور چرخ زميني n: تعداد لوله هاي سقوط شركت داده شده در آزمايش W: عرض شركت داده شده در آزمايش m q: بذر جمع آوري شده در N دور چرخ زميني وn لوله سقوط kg

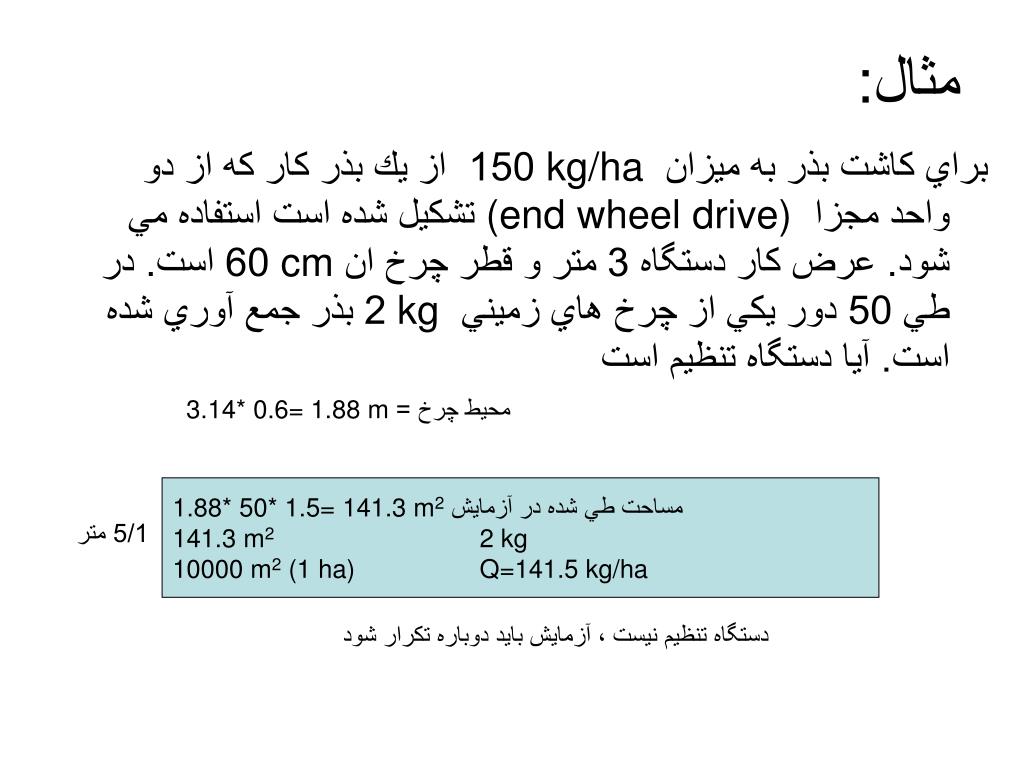

29. مثال: براي كاشت بذر به ميزان kg/ha 150از يك بذر كار كه از دو واحد مجزا (end wheel drive) تشكيل شده است استفاده مي شود. عرض كار دستگاه 3 متر و قطر چرخ ان cm 60 است. در طي 50 دور يكي از چرخ هاي زميني kg 2 بذر جمع آوري شده است. آيا دستگاه تنظيم است محيط چرخ = 3.14* 0.6= 1.88 m 1.88* 50* 1.5= 141.3 m2 مساحت طي شده در آزمايش 141.3 m2 2 kg 10000 m2 (1 ha) Q=141.5 kg/ha 5/1 متر دستگاه تنظيم نيست ، آزمايش بايد دوباره تكرار شود

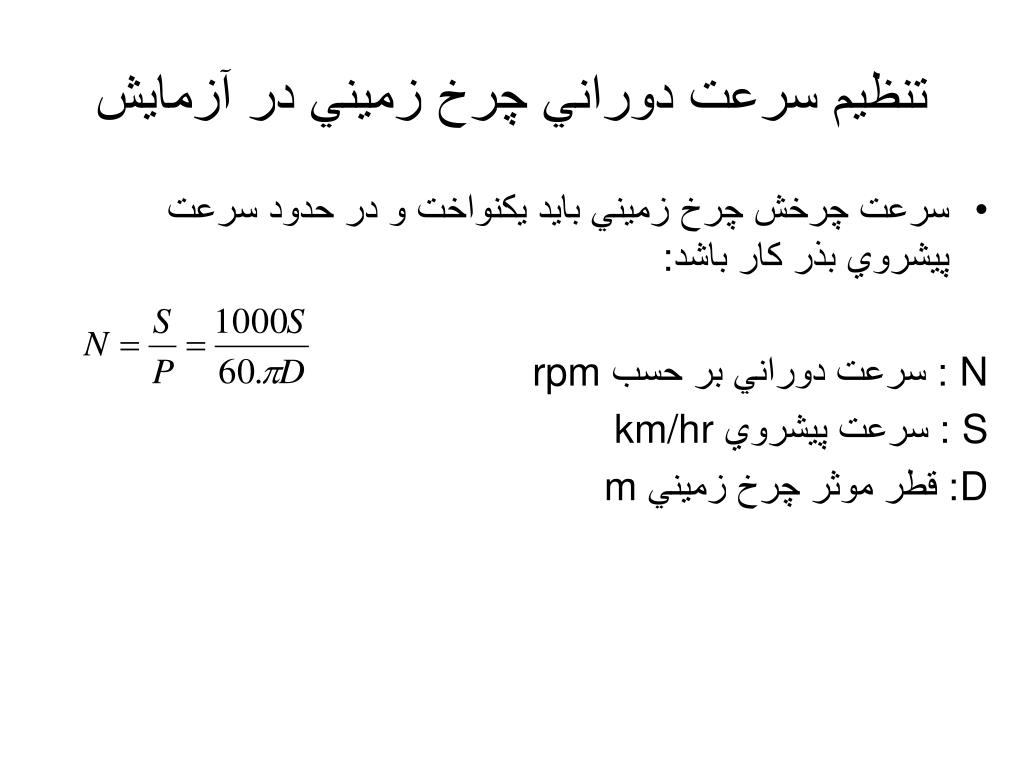

30. تنظيم سرعت دوراني چرخ زميني در آزمايش • سرعت چرخش چرخ زميني بايد يكنواخت و در حدود سرعت پيشروي بذر كار باشد: N : سرعت دوراني بر حسب rpm‌ S : سرعت پيشروي km/hr D: قطر موثر چرخ زميني m

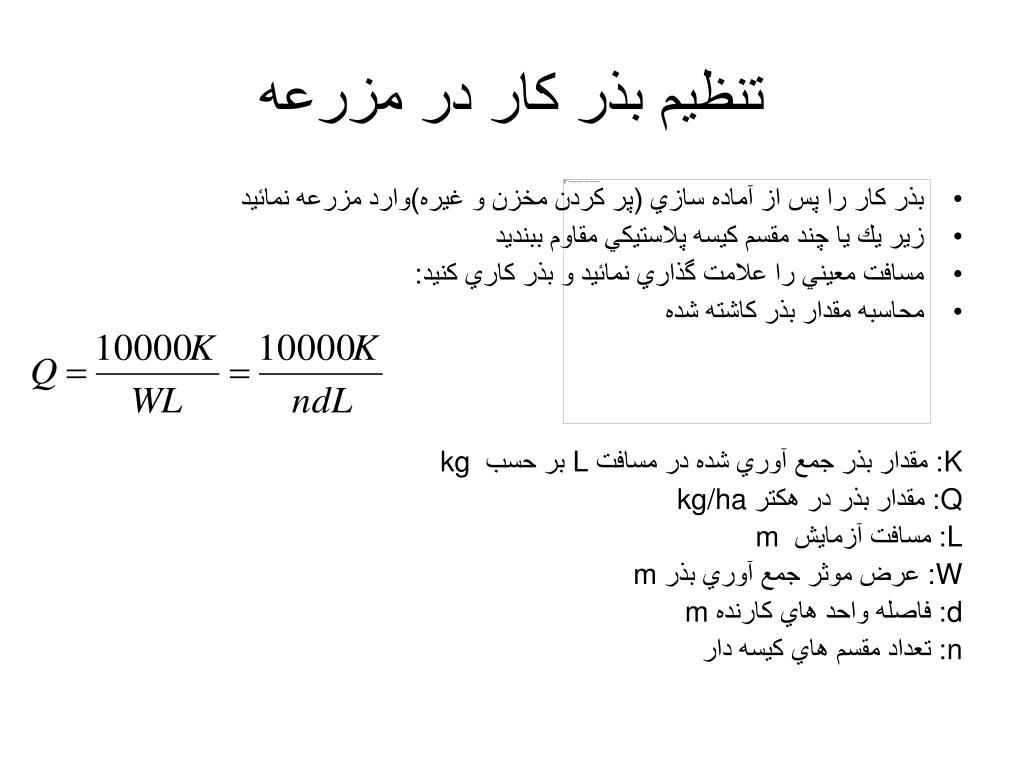

31. تنظيم بذر كار در مزرعه • بذر كار را پس از آماده سازي (پر كردن مخزن و غيره)وارد مزرعه نمائيد • زير يك يا چند مقسم كيسه پلاستيكي مقاوم ببنديد • مسافت معيني را علامت گذاري نمائيد و بذر كاري كنيد: • محاسبه مقدار بذر كاشته شده K: مقدار بذر جمع آوري شده در مسافت L بر حسب kg ‌ Q: مقدار بذر در هكتر kg/ha L: مسافت آزمايش m ‌ W: عرض موثر جمع آوري بذر m‌ d: فاصله واحد هاي كارنده m‌ n: تعداد مقسم هاي كيسه دار

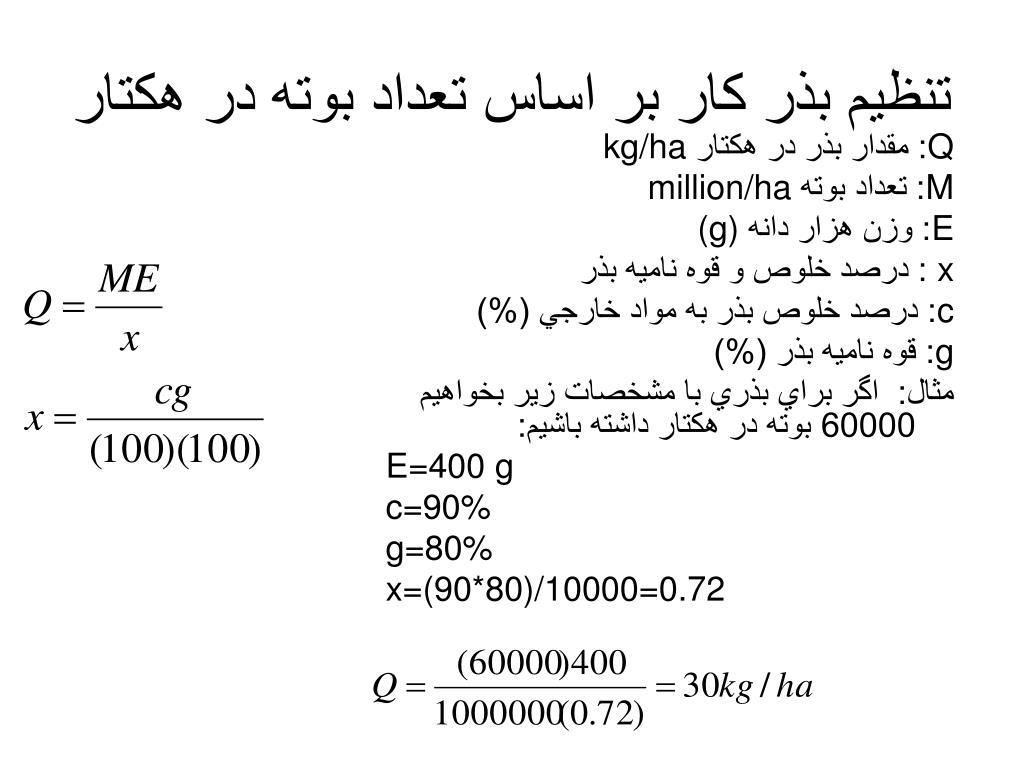

32. تنظيم بذر كار بر اساس تعداد بوته در هكتار Q: مقدار بذر در هكتار kg/ha‌ M: تعداد بوته million/ha E: وزن هزار دانه (g) x : درصد خلوص و قوه ناميه بذر c: درصد خلوص بذر به مواد خارجي (%) g: قوه ناميه بذر (%) مثال: اگر براي بذري با مشخصات زير بخواهيم 60000 بوته در هكتار داشته باشيم: E=400 g c=90% g=80% x=(90*80)/10000=0.72

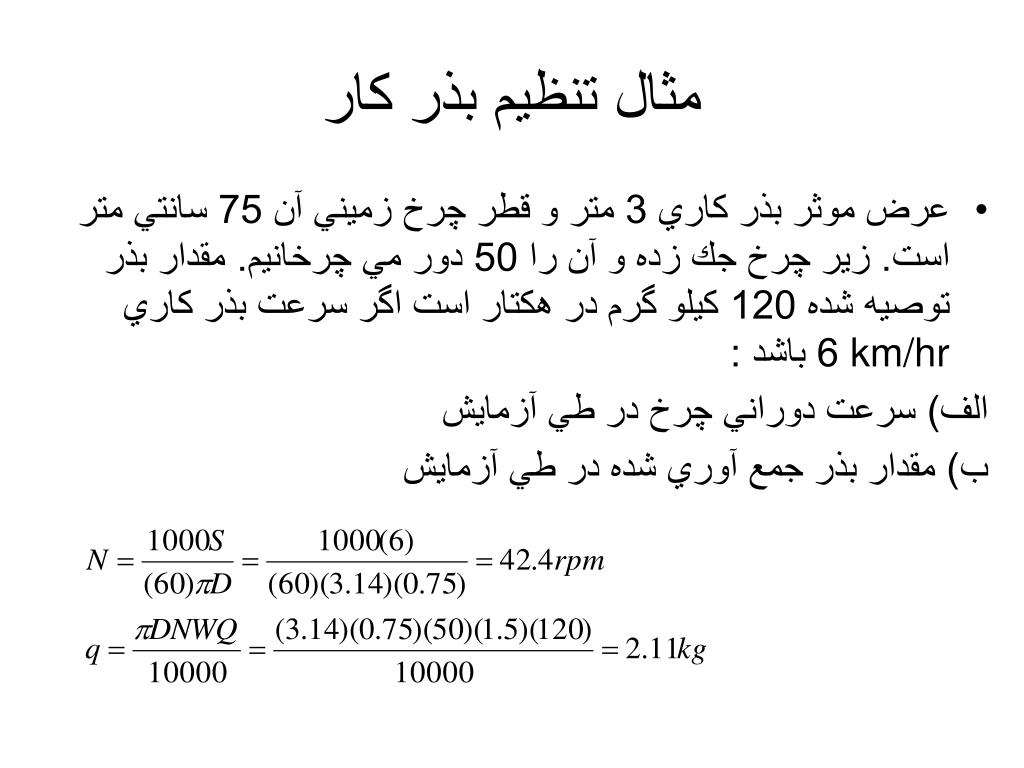

33. مثال تنظيم بذر كار • عرض موثر بذر كاري 3 متر و قطر چرخ زميني آن 75 سانتي متر است. زير چرخ جك زده و آن را 50 دور مي چرخانيم. مقدار بذر توصيه شده 120 كيلو گرم در هكتار است اگر سرعت بذر كاري km/hr 6 باشد : الف) سرعت دوراني چرخ در طي آزمايش ب) مقدار بذر جمع آوري شده در طي آزمايش

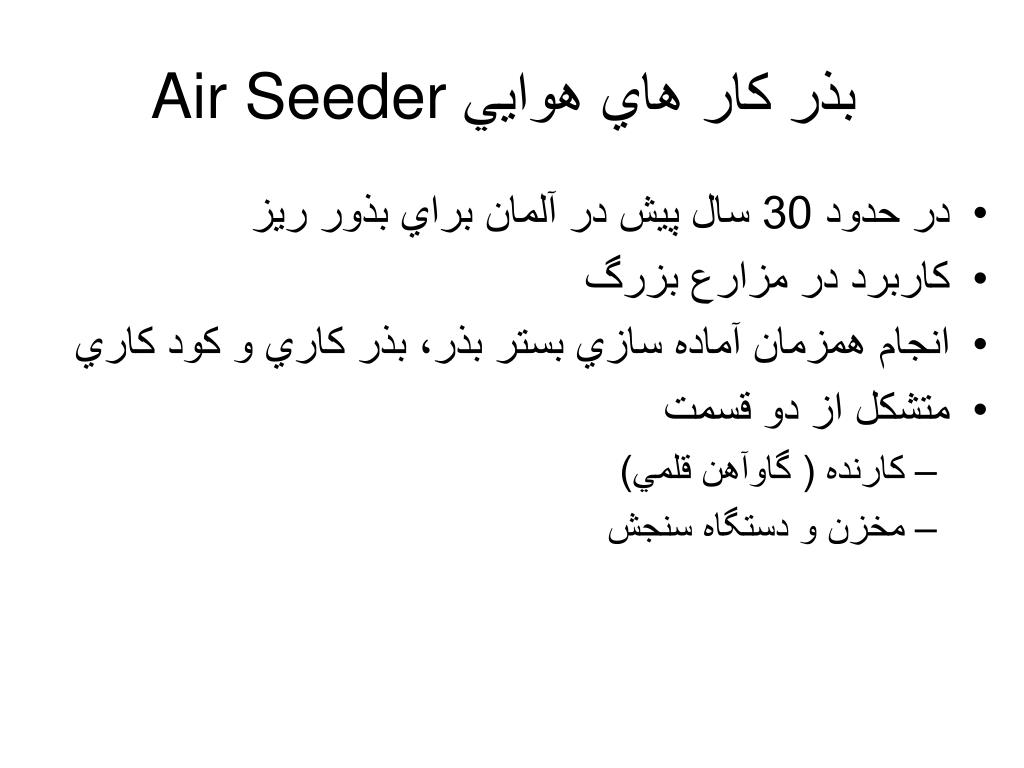

34. Air Seeder بذر كار هاي هوايي • در حدود 30 سال پيش در آلمان براي بذور ريز • كاربرد در مزارع بزرگ • انجام همزمان آماده سازي بستر بذر، بذر كاري و كود كاري • متشكل از دو قسمت • كارنده ( گاوآهن قلمي) • مخزن و دستگاه سنجش

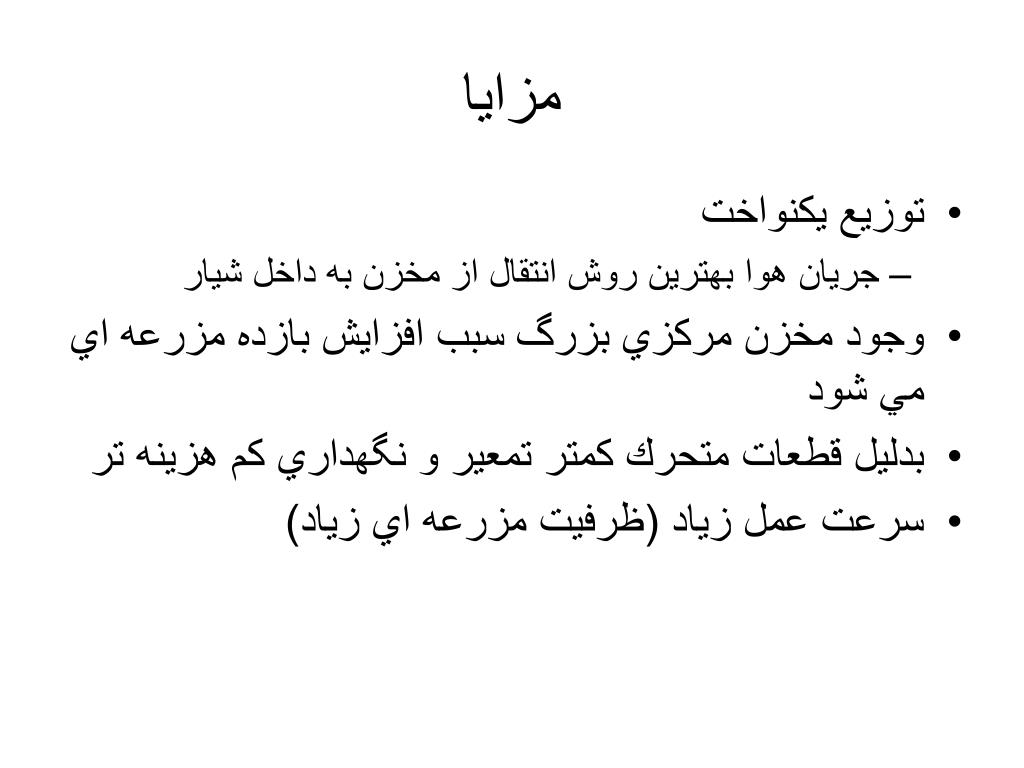

36. مزايا • توزيع يكنواخت • جريان هوا بهترين روش انتقال از مخزن به داخل شيار • وجود مخزن مركزي بزرگ سبب افزايش بازده مزرعه اي مي شود • بدليل قطعات متحرك كمتر تمعير و نگهداري كم هزينه تر • سرعت عمل زياد (ظرفيت مزرعه اي زياد)

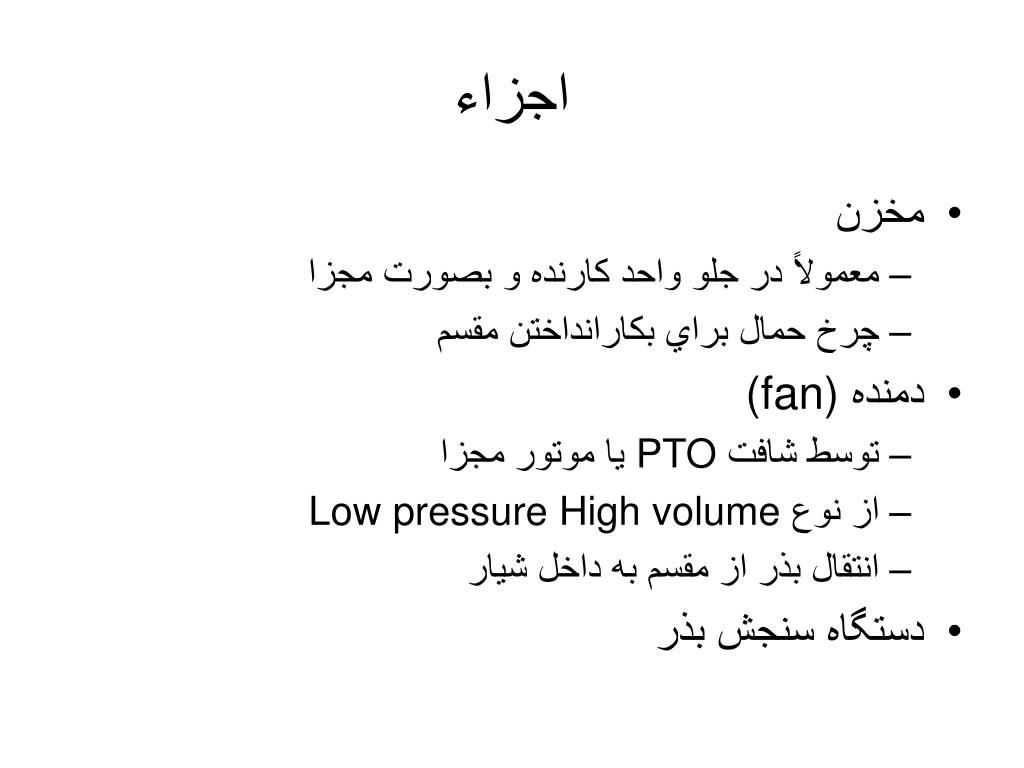

37. اجزاء • مخزن • معمولاً در جلو واحد كارنده و بصورت مجزا • چرخ حمال براي بكارانداختن مقسم • دمنده (fan) • توسط شافت PTO يا موتور مجزا • از نوع Low pressure High volume • انتقال بذر از مقسم به داخل شيار • دستگاه سنجش بذر

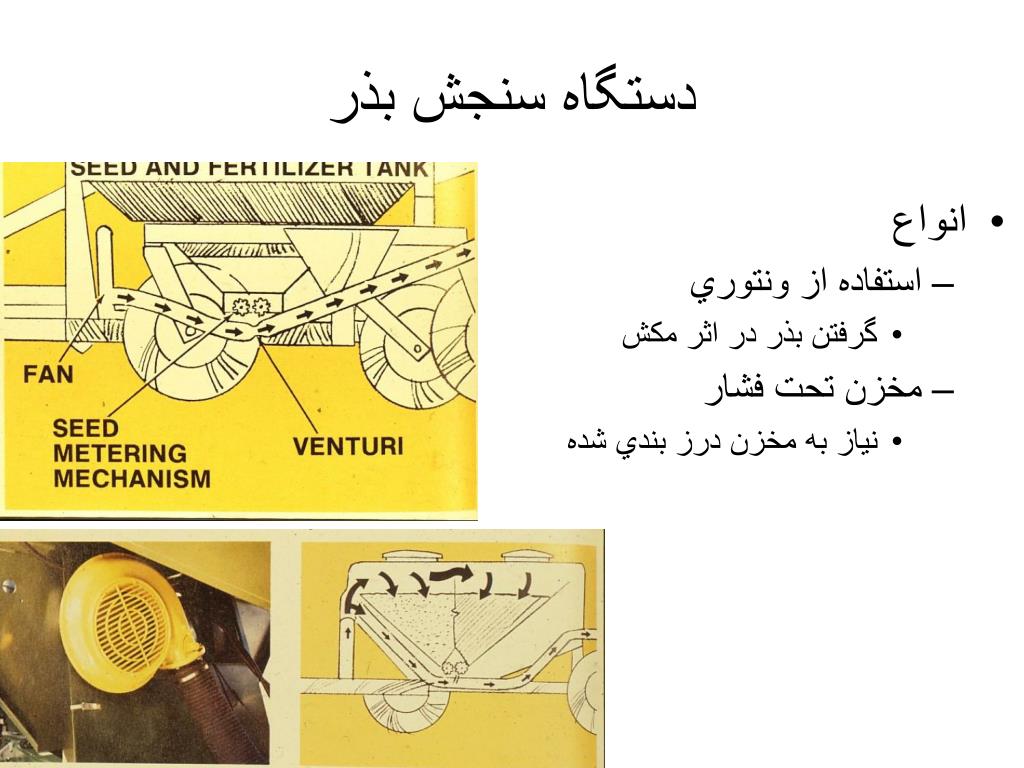

38. دستگاه سنجش بذر • انواع • استفاده از ونتوري • گرفتن بذر در اثر مكش • مخزن تحت فشار • نياز به مخزن درز بندي شده

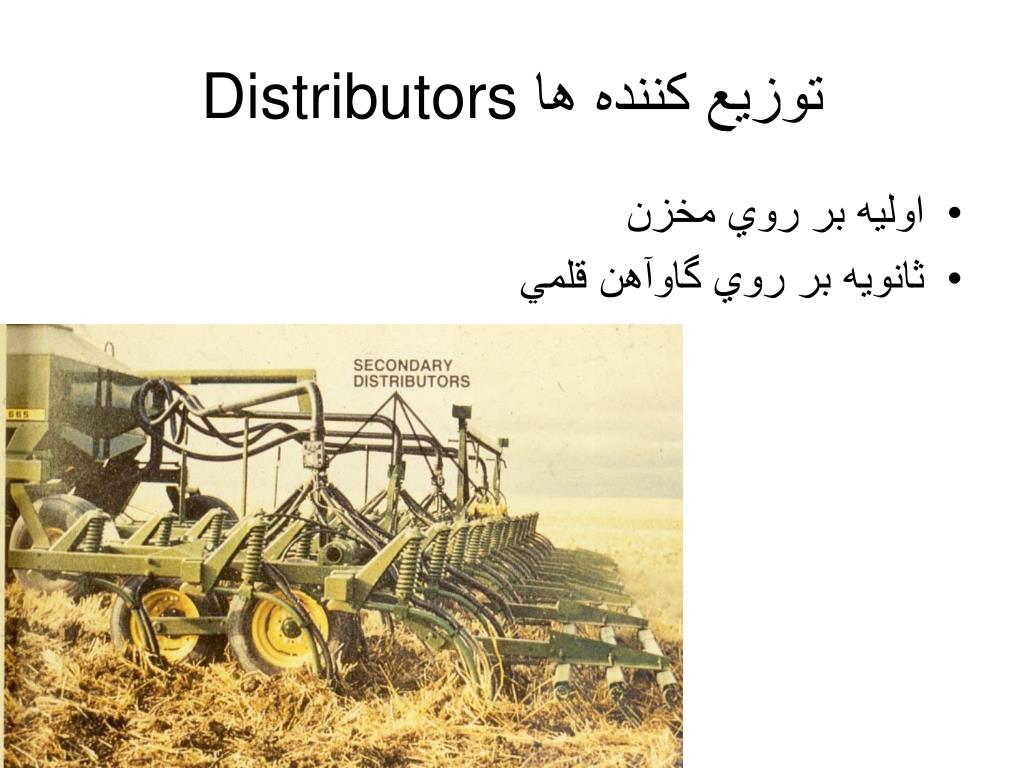

39. توزيع كننده ها Distributors • اوليه بر روي مخزن • ثانويه بر روي گاوآهن قلمي
