  1. 友達光電40”& 42”SKD 包裝流程圖

  2. 包裝前準備 • 拆掉包裝的塑膠袋 • 解開粘扣帶（請順手將解開的魔鬼沾粘好，以免束帶糾纏在一起） • 將tray、穿好束帶的瓦愣板、紙箱、spacer、套角、天地板分類擺放整齊

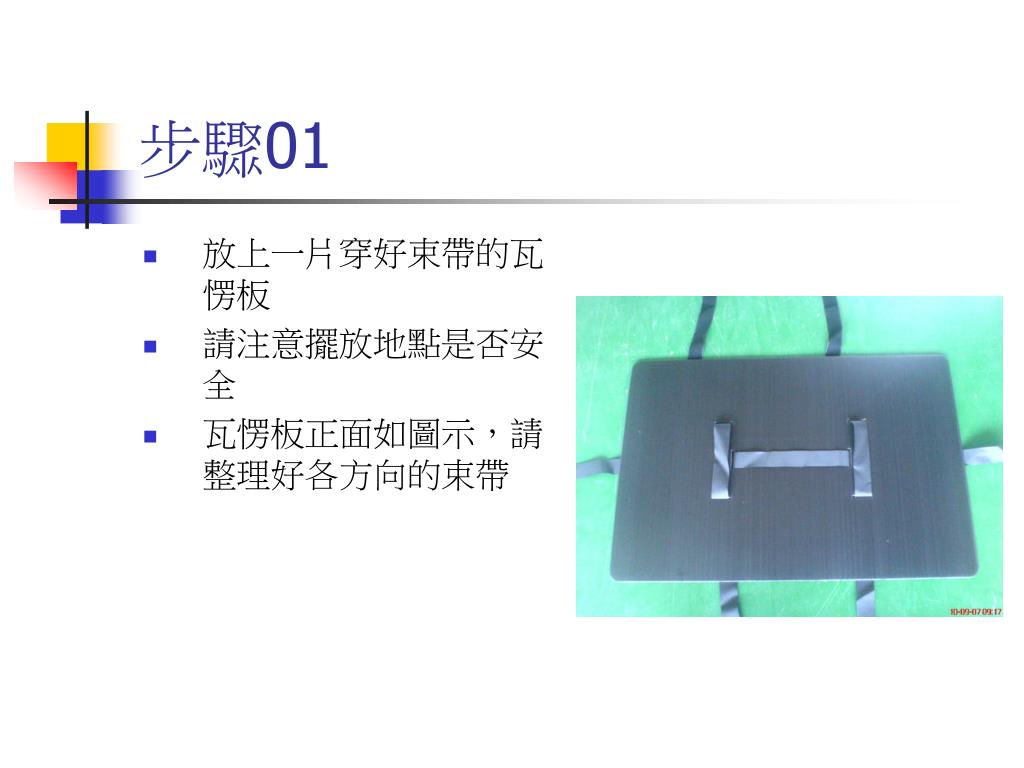

  3. 步驟01 • 放上一片穿好束帶的瓦愣板 • 請注意擺放地點是否安全 • 瓦愣板正面如圖示，請整理好各方向的束帶

  4. 步驟02 • 放上一片EPE於瓦楞板上 • 請和瓦楞版對齊

  5. 步驟03 • 放上第一片tray於EPE上 • 請和EPE對齊

  6. 步驟04 • 在tray上放上一片spacer • 請注意spacer是否擺放平整對齊

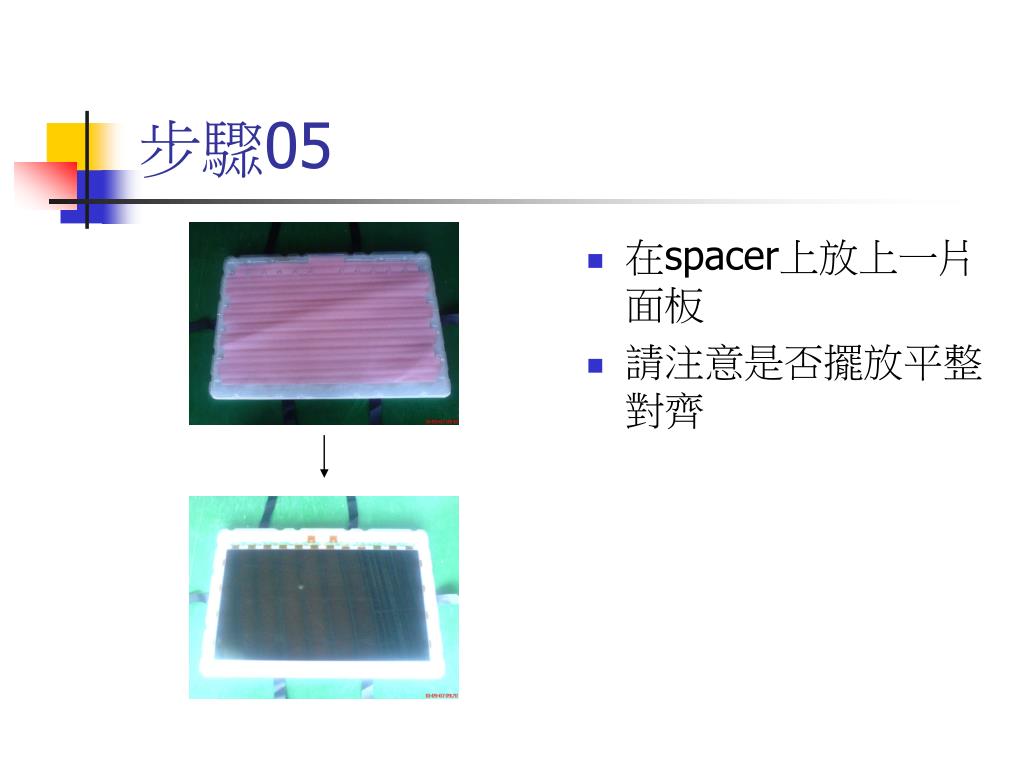

  7. 步驟05 • 在spacer上放上一片面板 • 請注意是否擺放平整對齊

  8. 步驟06 • 重複步驟04和步驟05共二次 • 一片tray共放二片面板

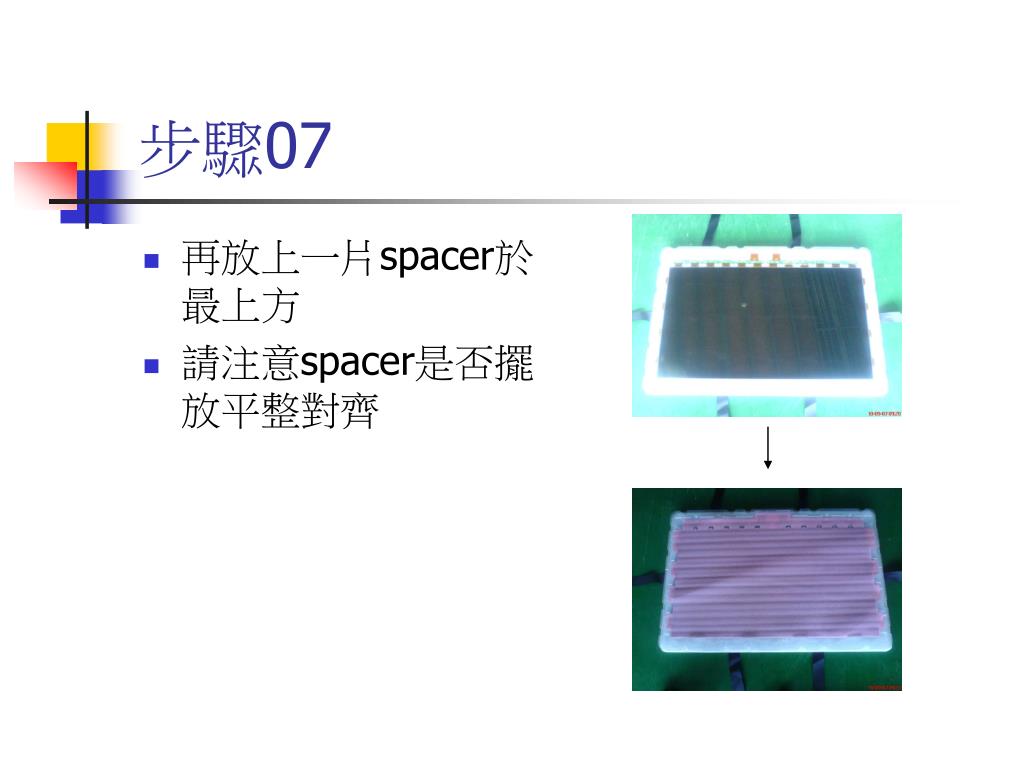

  9. 步驟07 • 再放上一片spacer於最上方 • 請注意spacer是否擺放平整對齊

  10. 步驟08 • 再放上一片tray • 請對準下一層tray • 請注意堆疊是否產生擠壓現象以免造成破片

  11. 步驟09 • 重複步驟06~步驟08動作6次 • 一組共6+1層 • 請注意每層是否堆疊平整 • 注意完成後的最上面一片tray上並不會有任何spacer或面板

  12. 步驟10 • 依序綁上長束帶和短束帶(先長後短) • 束帶請對齊在tray上預留的束帶孔

  13. 步驟11 • 將紙箱底部用膠帶封好 • 請注意擺放環境是否平坦安全

  14. 步驟12 • 將包裝好的tray搬起放入箱內 • 請兩人抓束帶的對角以免受力不均

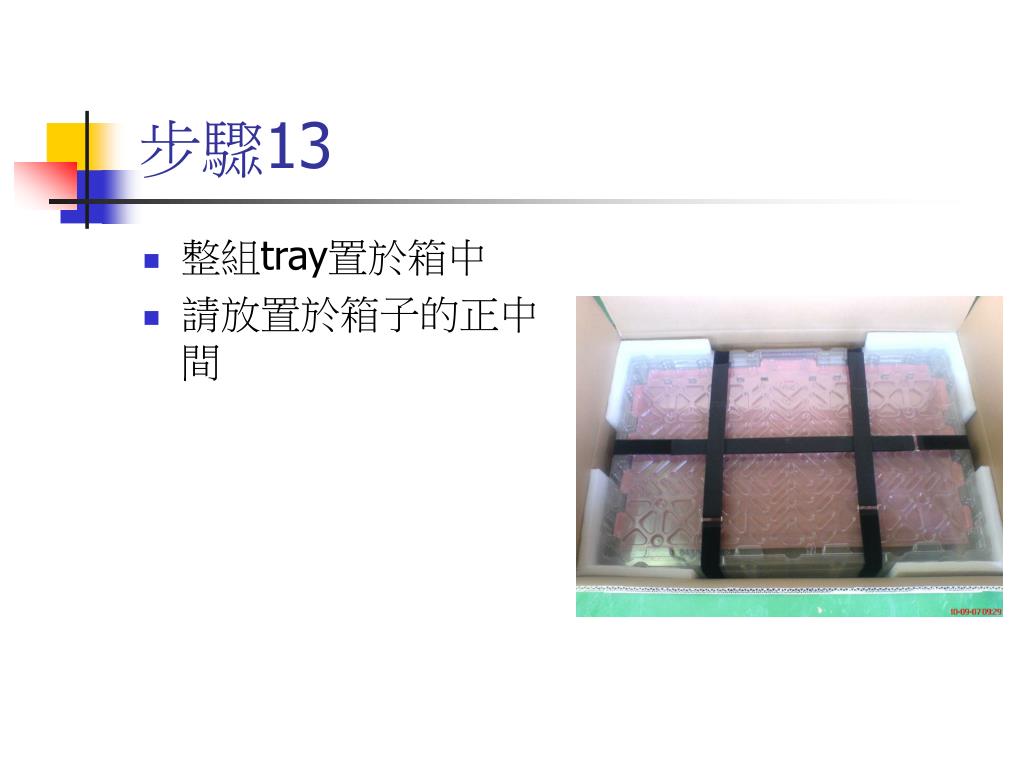

  15. 步驟13 • 整組tray置於箱中 • 請放置於箱子的正中間

  16. 步驟14 • 塞入四個EPE套腳 • EPE套腳兩邊等長訪項可不拘 • 請注意EPE套腳擺放是否定位

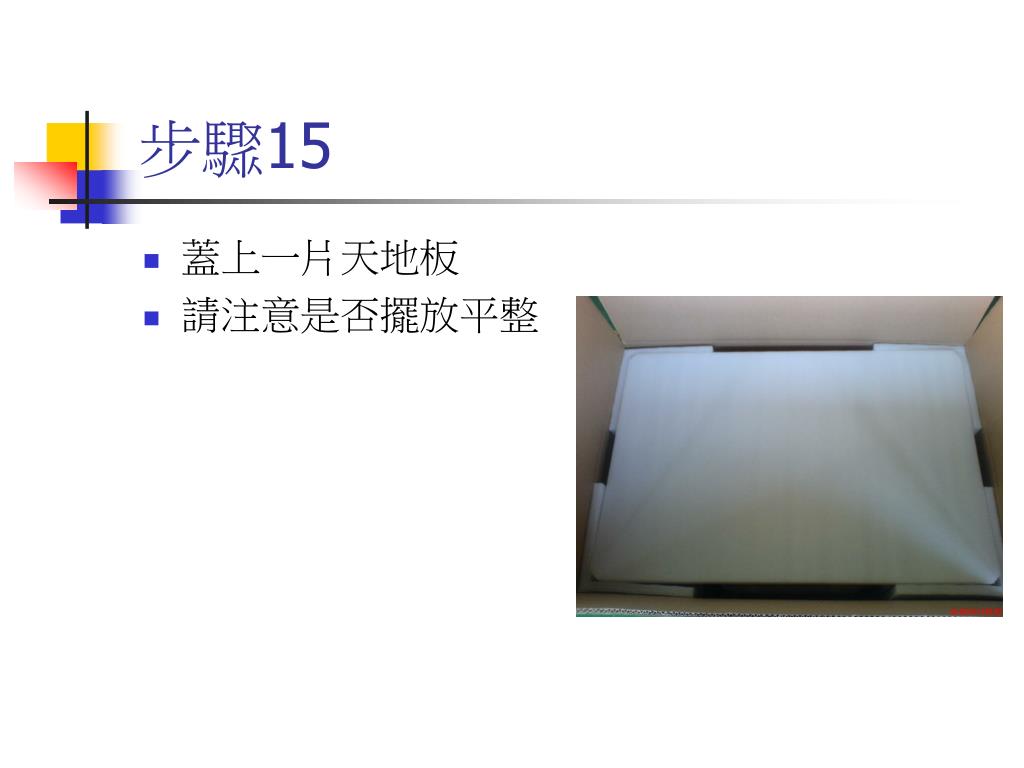

  17. 步驟15 • 蓋上一片天地板 • 請注意是否擺放平整

  18. 步驟16 • 用膠帶封箱 • 請注意紙箱是否密合 • 請注意膠帶是否黏貼平整
