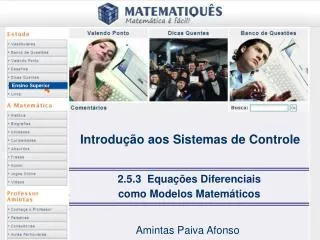

1. Ensino Superior Introdução aos Sistemas de Controle 2.5.3 Equações Diferenciais como Modelos Matemáticos Amintas Paiva Afonso

2. Equações Diferenciais como Modelos Matemáticos Amintas Paiva Afonso

3. Modelos Matemáticos A construção de um modelo matemáticode um sistema começa com 1) A identificação das variáveis responsáveis pela variação do sistema. Podemos a princípio optar por não incorporar todas essas variáveis no modelo. Nesta etapa estamos especificando o nível de resolução do modelo. • 2) Elaboramos um conjunto de hipótesesrazoáveis ou pressuposições sobre o sistema que estamos tentando descrever. Essas hipóteses deverão incluir também quaisquer leis empíricas aplicáveis ao sistema.

4. Modelos Matemáticos Como as hipóteses de um sistema envolvem frequentemente uma taxa de variação de uma ou mais variáveis, a descrição matemática de todas essas hipóteses pode ser uma ou mais equações envolvendoderivadas. • Em outras palavras, o modelo matemático pode ser uma equação diferencial ou um sistema de equações diferenciais. Um modelo matemático de um sistema físico frequentemente envolve a variável tempo t. Uma solução do modelo oferece então o estado do sistema; em outras palavras, os valores da variável (ou variáveis) para valores apropriados de t descrevem o sistema no passado, presente e futuro.

5. Modelos Matemáticos Expresse as hipóteses em termos de equações diferenciais Formulação Matemática Hipóteses Se necessário altere as hipóteses ou aumente a resolução do modelo Resolva as EDs Compare as predições do modelo com os fatos conhecidos Exponha as predições do modelo (por exemplo, graficamente) Obtenha as Soluções

6. Modelos Matemáticos Dinâmica Populacional (crescimento populacional – Thomas Malthus) • É a hipótese de que a taxa segundo a qual a população de um país cresce em um determinado instante é proporcional à população do país naquele instante. Em outras palavras, quanto mais pessoas houver em um instantet, mais pessoas existirão no futuro. k é uma constante de proporcionalidade.

7. Modelos Matemáticos Decaimento Radioativo • O núcleo de um átomo consiste em combinações de prótons e neutrons. Muitas dessas combinações são instáveis. Esses núcleos são chamados de radioativos. Por exemplo, ao longo do tempo, o altamente radioativo elemento rádio, Ra-226, transmuta-se no gás radônio radioativo, Rn-222. Na modelagem do decaimento radioativo, supõe-se que a taxa dedecaimento do núcleo de uma substânciadA/dt, é proporcional à quantidade (número de núcleos)A(t) de substâncias remanescentes no instante t.

8. Modelos Matemáticos Crescimento de um Capital • O mesmo modelo pode descrever o crescimento de um capitalS quando uma taxa anual de jurosr é composta continuamente. Este mesmo modelo descreve a determinação da meia-vida de uma droga, assim como, na descrição de uma reação química de primeira ordem. Uma única equação diferencial pode servir como um modelo matemático para vários fenômenos diferentes.

9. Modelos Matemáticos Lei de Newton do Esfriamento/Aquecimento • A taxa segundo a qual a temperatura de um corpo varia é proporcional à diferença entre a temperatura do corpo e a temperatura do meio que o rodeia (temperatura ambiente). T(t): Temperaturade um corpo no instantet, Tm:Temperatura do meio que o rodeia e ... dT/dt:Taxa de variação da temperatura do corpo.

10. Modelos Matemáticos Disseminação de uma Doença • x(t): número de pessoas que contraíram uma doença contagiosa; • y(t): número de pessoas que ainda não foram expostas; • dx/dt: a taxa segundo a qual a doença se espalha é proporcional ao número de encontros ou interações entre esses dois grupos de pessoas. • Se o número de interações for proporcional a x(t) e y(t) – isto é, proporcional ao produto xy - então

11. Modelos Matemáticos Disseminação de uma Doença – Exemplo: • Suponha que uma pequena comunidade tenha uma população fixa de n pessoas. Se uma pessoa infectada for introduzida na comunidade, pode-se argumentar que x(t) e y(t) estão relacionados por x + y = n + 1. Usando essa única equação para eliminar y em dx/dt = kxy, obtemos o modelo Uma condição óbvia que acompanha essa equação é x(0) = 1.

12. Modelos Matemáticos Misturas • A mistura de duas soluções salinas com concentrações diferentes dá origem a uma equação diferencial de primeira ordem para a quantidade de sal contida na mistura. Ex: Um tanque de mistura contém 300 galões de salmoura (água com sal dissolvido). Uma outra salmoura é bombeada para dentro do tanque a uma taxa de 3 galões por minuto; a concentração de sal nessa segunda salmoura é de 2 libras por galão. Quando a solução no tanque estiver bem misturada, ela será bombeada para fora à mesma taxa em que a segunda salmoura entrar. Veja a figura.

13. Modelos Matemáticos Se A(t) denotar a quantidade de sal (medida em libras) no tanque no instante t, a taxa segundo a qual A(t) varia será uma taxa líquida:

14. Modelos Matemáticos Drenando um Tanque • Em hidrodinâmica, a lei de Torricelli, estabelece que a velocidade v do fluxo de água em um buraco com bordas na base de um tanque cheio até a altura h é igual à velocidade com que um corpo (no caso, uma gota d’água) adquiriria em queda livre de uma altura h – isto é, Essa expressão origina-se de igualar a energia cinética(½ mv2) com a energia potencial (mgh) e resolver para v. Suponha que um tanque cheio com água seja drenado por um buraco sob a influência de um buraco.

15. Aw h Ah Modelos Matemáticos Queremos encontrar a altura h de água remanescente no tanque no instante t. O sinal de subtração indica que v está decrescendo.

16. Aw h Ah Modelos Matemáticos Estamos ignorando a possibilidade de atrito no buraco que possa causar uma redução na taxa de fluxo. Substituindo em Obtemos a ED desejada para h

17. L E(t) R i  L C i  C i  R Modelos Matemáticos Circuito em Série • Considere o circuito em série de malha simples Indutor IndutânciaL: henrys (h) Queda de voltagem: L di/dt i(t): corrente no circuito depois que a chave é fechada q(t): carga em um capacitor no instante t Resistor ResistênciaR: ohms () Queda de voltagem: iR L, R e C: em geral são constantes E(t): voltagem aplicada em uma malha fechada que, de acordo com a 2ª lei de Kirchhoff, deve ser igual à soma das quedas de voltagem na malha. Capacitor CapacitânciaC: farads (f) Queda de voltagem: i/c . q

18. Modelos Matemáticos • Uma vez que a corrente i(t) está relacionada com a carga q(t) no capacitor por i = dq/dt, adicionando-se as três quedas de voltagem indutor resistor capacitor e equacionando-se a soma das voltagens aplicadas, obtém-se uma equação diferencial de segunda ordem

19. Modelos Matemáticos Corpos em Queda • Para construir um modelo matemático do movimento de um corpo em um campo de força, iniciamos com a 2ª lei de Newton. 1ª lei de Newton: o corpo permanecerá em repouso ou continuará movendo-se a uma velocidade constante, a não ser que esteja agindo sobre ele uma força externa. Em cada caso, isso equivale a dizer que, quando a soma das forças F = Fk – isto é, a força líquida resultante – que age sobre o corpo for zero, a aceleração a do corpo será zero.

20. Modelos Matemáticos Corpos em Queda • Para construir um modelo matemático do movimento de um corpo em um campo de força, iniciamos com a 2ª lei de Newton. 2ª lei de Newton: quando a força líquida que age sobre o corpo for diferente de zero, essa força líquida será proporcional à sua aceleração a ou, mais precisamente, F = ma, onde m é a massa do corpo.

21. Modelos Matemáticos

22. Modelos Matemáticos

23. Modelos Matemáticos

24. Modelos Matemáticos

25. Modelos Matemáticos

26. Modelos Matemáticos

27. Modelos Matemáticos
