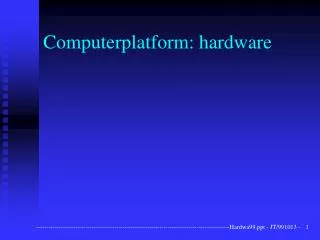

  1. Computerplatform: hardware ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

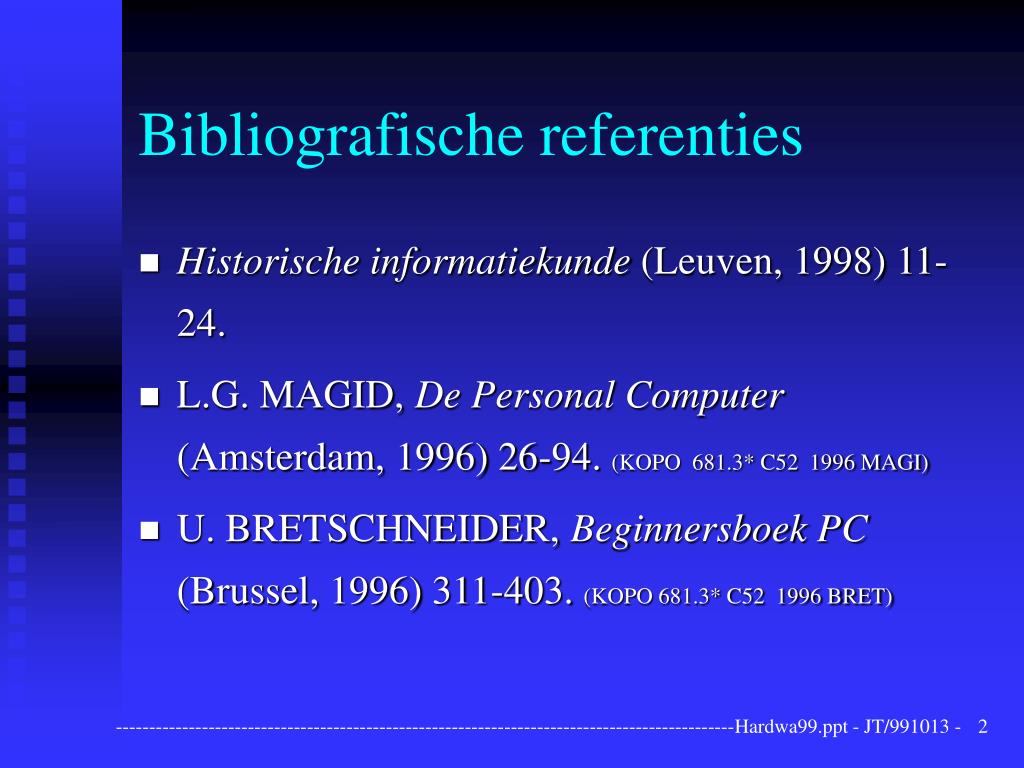

  2. Bibliografische referenties • Historische informatiekunde (Leuven, 1998) 11-24. • L.G. MAGID, De Personal Computer (Amsterdam, 1996) 26-94. (KOPO 681.3* C52 1996 MAGI) • U. BRETSCHNEIDER, Beginnersboek PC (Brussel, 1996) 311-403. (KOPO 681.3* C52 1996 BRET) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

  3. De computer: definitie • Elektronisch werkend apparaat • voor automatische gegevenswerking, • bestuurd door een programma (instructies), • dat in het eigen geheugen aanwezig is. ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

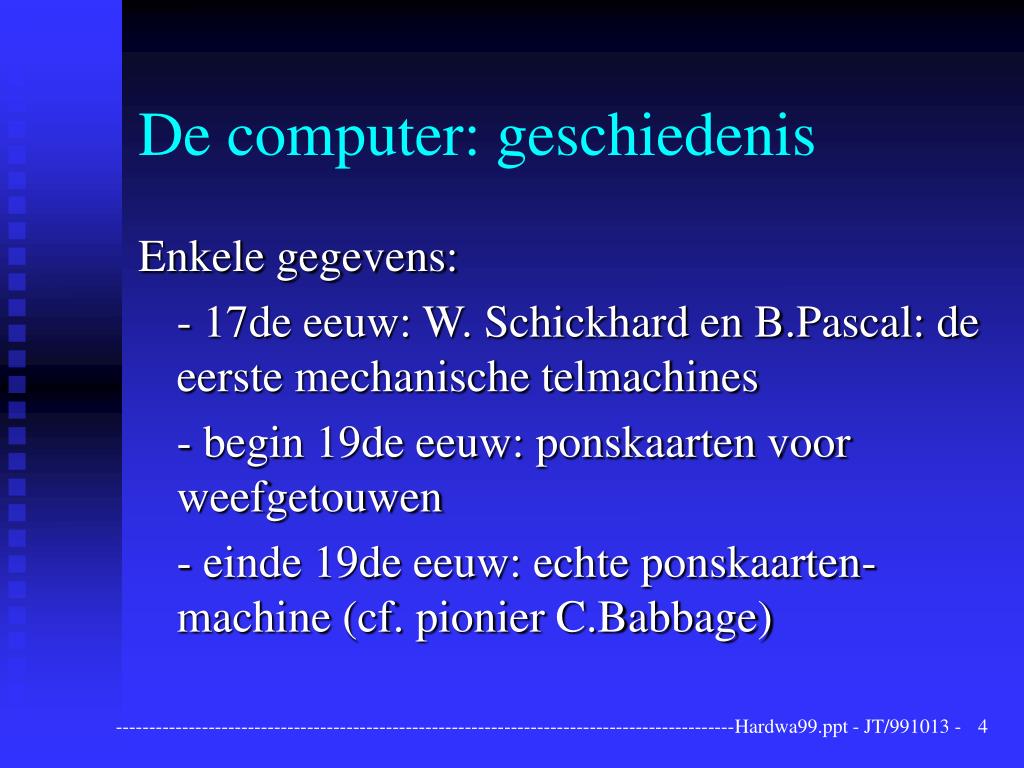

  4. De computer: geschiedenis Enkele gegevens: - 17de eeuw: W. Schickhard en B.Pascal: de eerste mechanische telmachines - begin 19de eeuw: ponskaarten voor weefgetouwen - einde 19de eeuw: echte ponskaarten-machine (cf. pionier C.Babbage) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

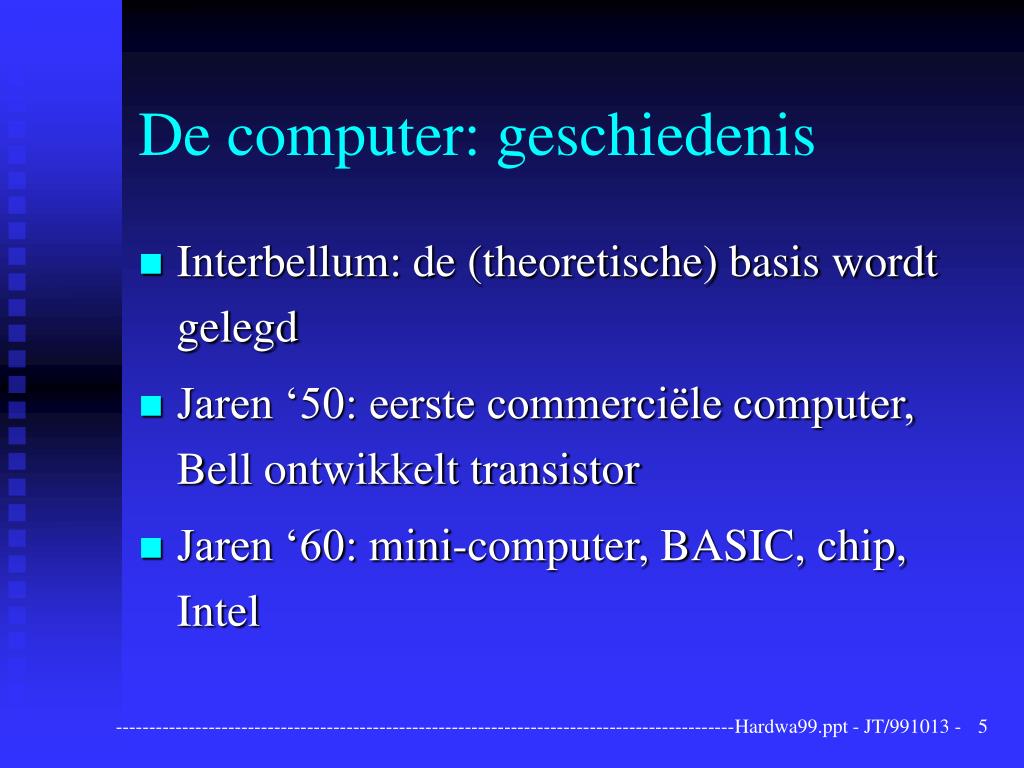

  5. De computer: geschiedenis • Interbellum: de (theoretische) basis wordt gelegd • Jaren ‘50: eerste commerciële computer, Bell ontwikkelt transistor • Jaren ‘60: mini-computer, BASIC, chip, Intel ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

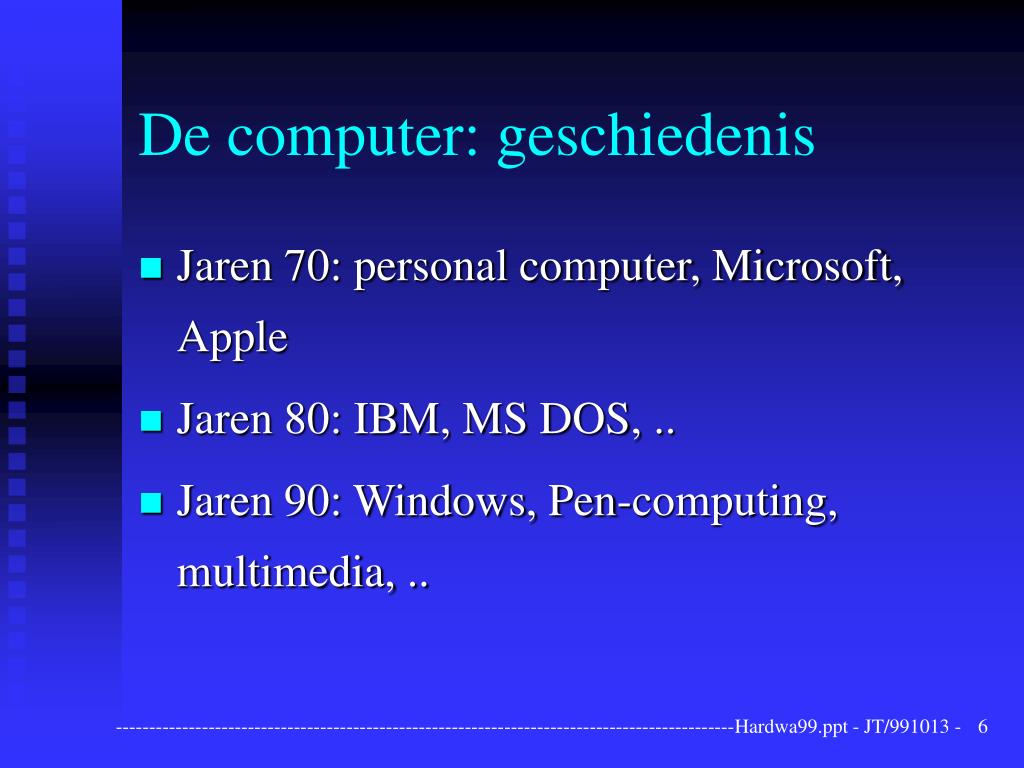

  6. De computer: geschiedenis • Jaren 70: personal computer, Microsoft, Apple • Jaren 80: IBM, MS DOS, .. • Jaren 90: Windows, Pen-computing, multimedia, .. ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

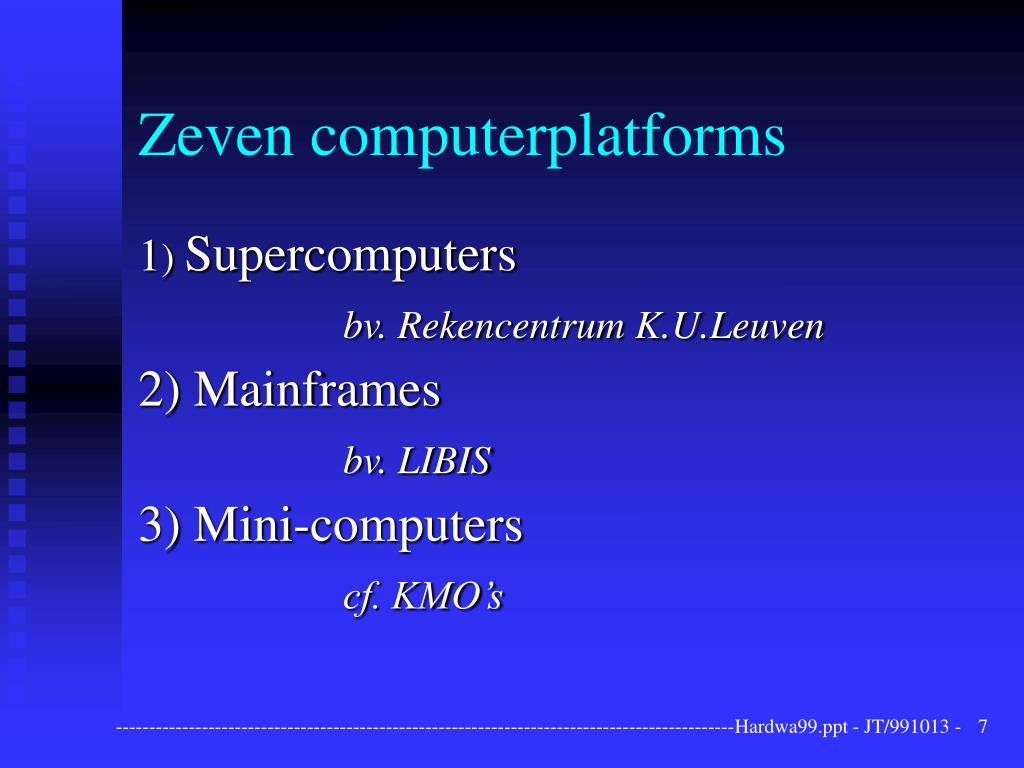

  7. Zeven computerplatforms 1) Supercomputers bv. Rekencentrum K.U.Leuven 2) Mainframes bv. LIBIS 3) Mini-computers cf. KMO’s ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

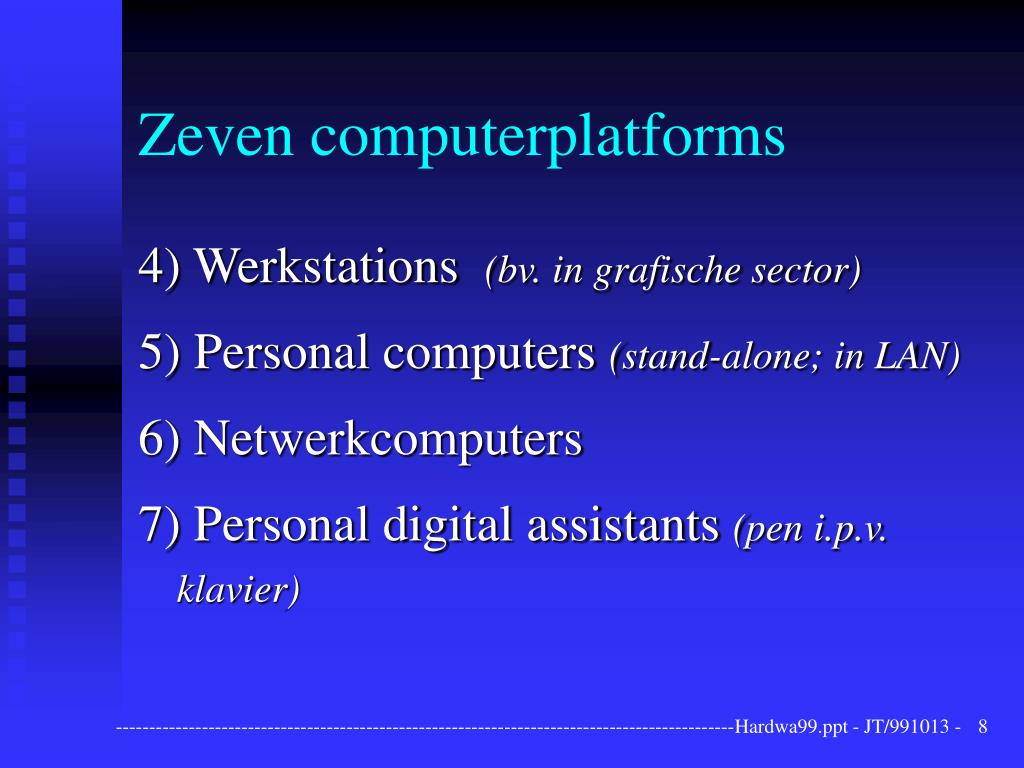

  8. Zeven computerplatforms 4) Werkstations (bv. in grafische sector) 5) Personal computers (stand-alone; in LAN) 6) Netwerkcomputers 7) Personal digital assistants (pen i.p.v. klavier) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

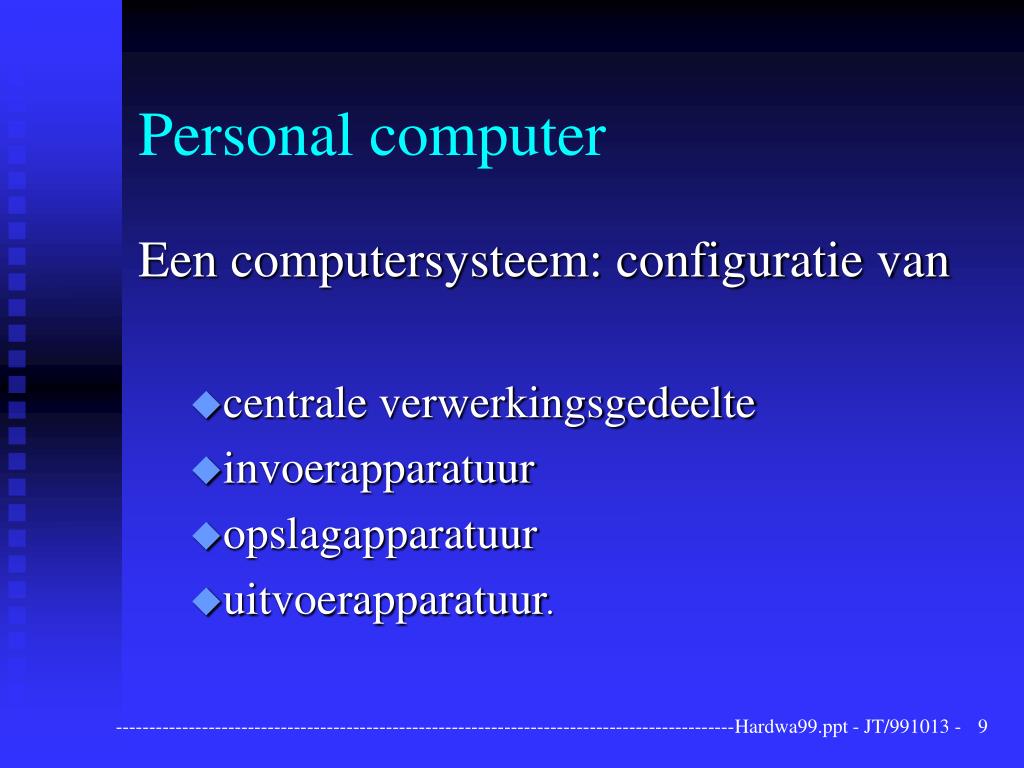

  9. Personal computer Een computersysteem: configuratie van • centrale verwerkingsgedeelte • invoerapparatuur • opslagapparatuur • uitvoerapparatuur. ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

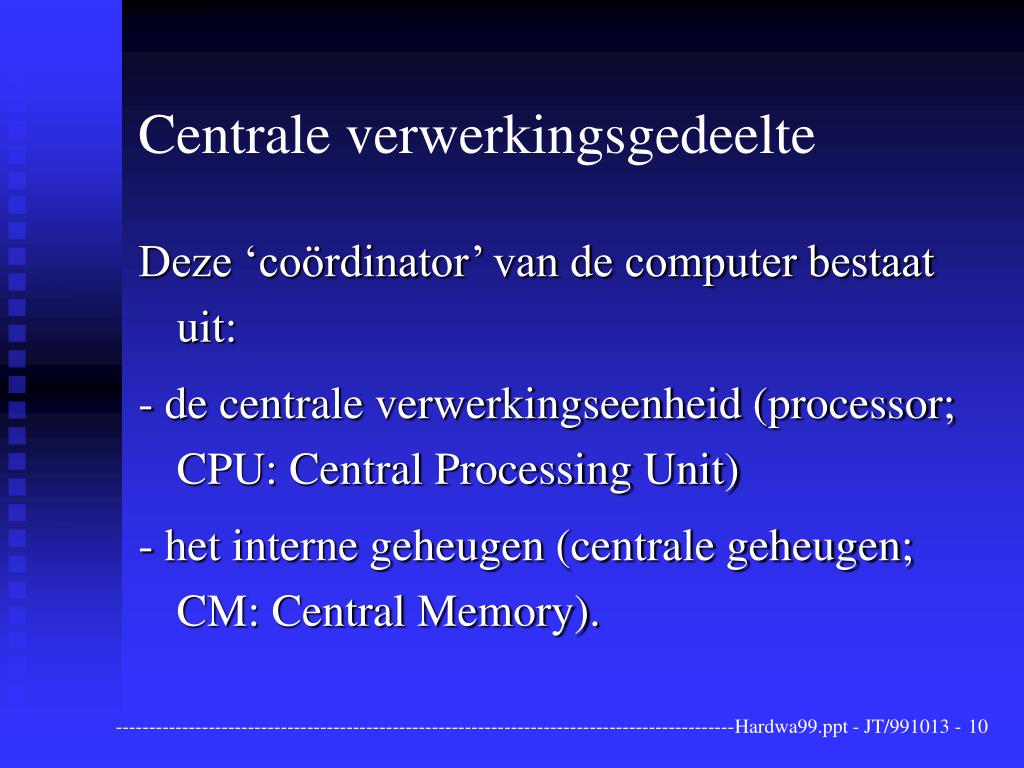

  10. Centrale verwerkingsgedeelte Deze ‘coördinator’ van de computer bestaat uit: - de centrale verwerkingseenheid (processor; CPU: Central Processing Unit) - het interne geheugen (centrale geheugen; CM: Central Memory). ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

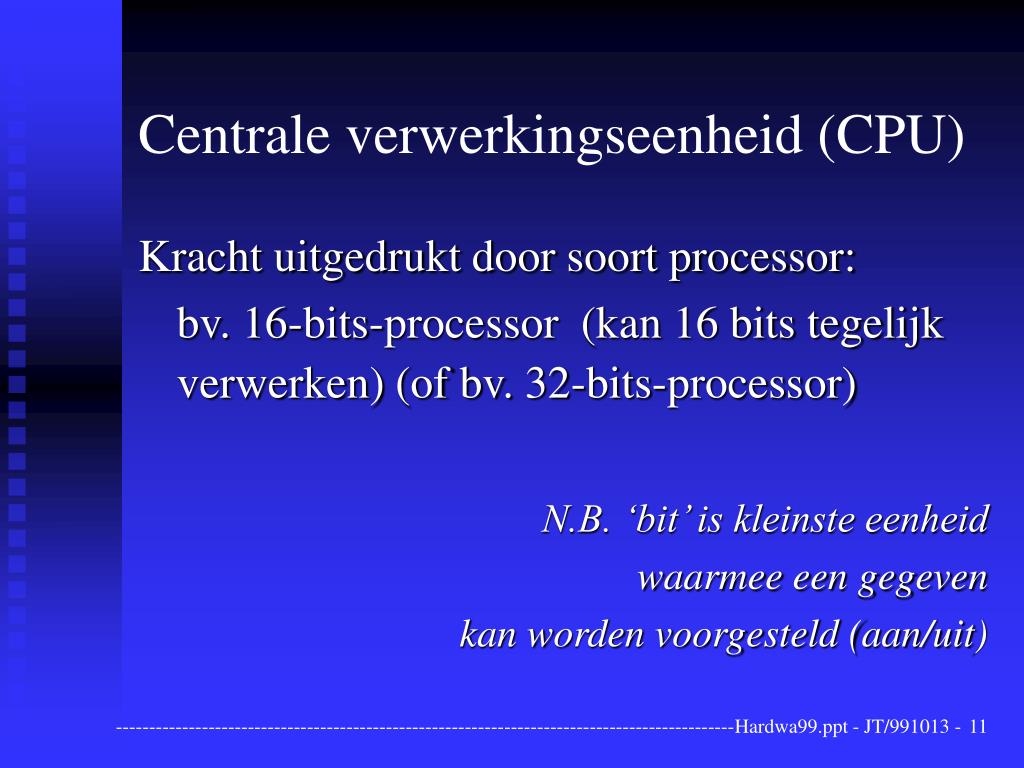

  11. Centrale verwerkingseenheid (CPU) Kracht uitgedrukt door soort processor: bv. 16-bits-processor (kan 16 bits tegelijk verwerken) (of bv. 32-bits-processor) N.B. ‘bit’ is kleinste eenheid waarmee een gegeven kan worden voorgesteld (aan/uit) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

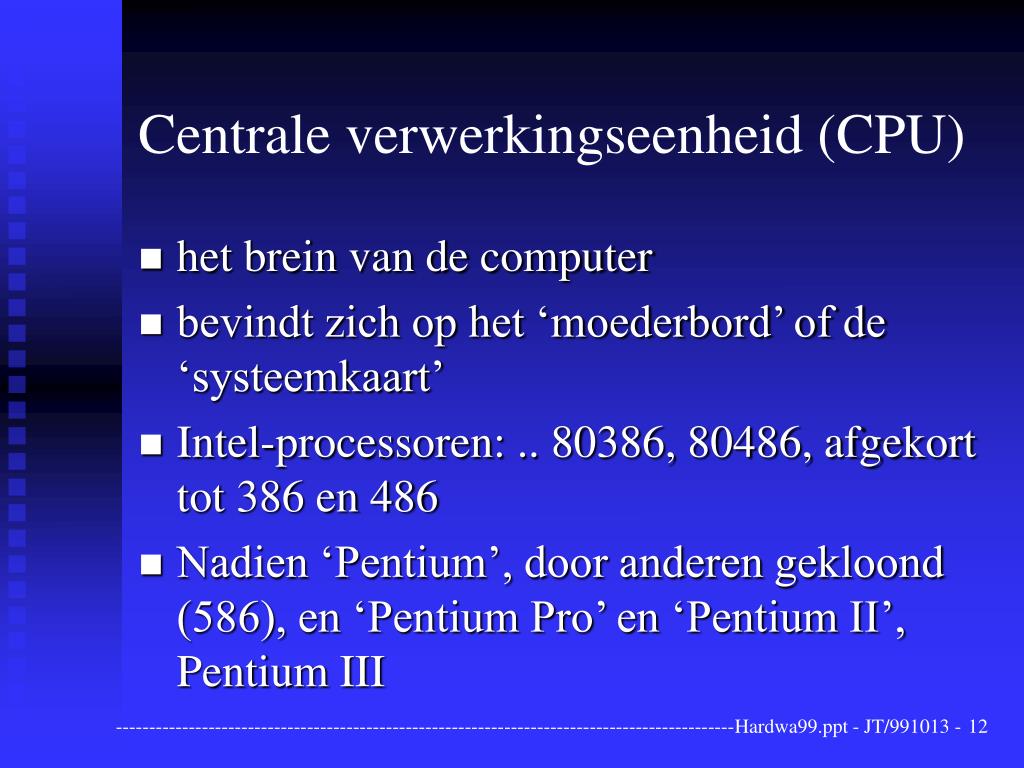

  12. Centrale verwerkingseenheid (CPU) • het brein van de computer • bevindt zich op het ‘moederbord’ of de ‘systeemkaart’ • Intel-processoren: .. 80386, 80486, afgekort tot 386 en 486 • Nadien ‘Pentium’, door anderen gekloond (586), en ‘Pentium Pro’ en ‘Pentium II’, Pentium III ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

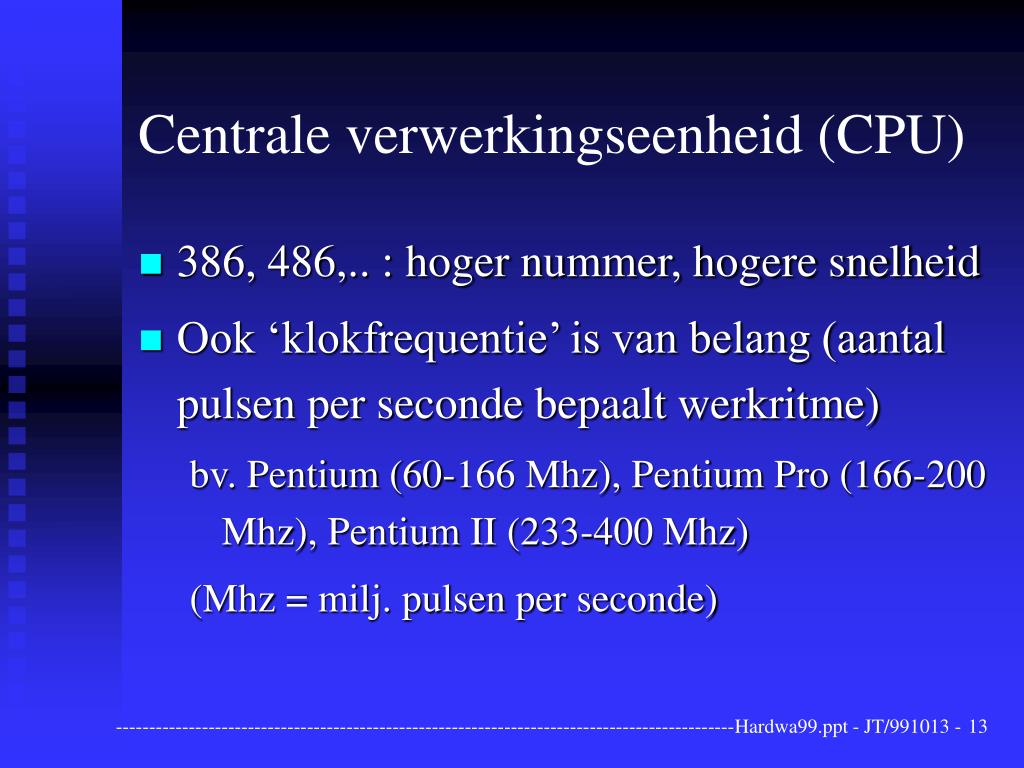

  13. Centrale verwerkingseenheid (CPU) • 386, 486,.. : hoger nummer, hogere snelheid • Ook ‘klokfrequentie’ is van belang (aantal pulsen per seconde bepaalt werkritme) bv. Pentium (60-166 Mhz), Pentium Pro (166-200 Mhz), Pentium II (233-400 Mhz) (Mhz = milj. pulsen per seconde) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

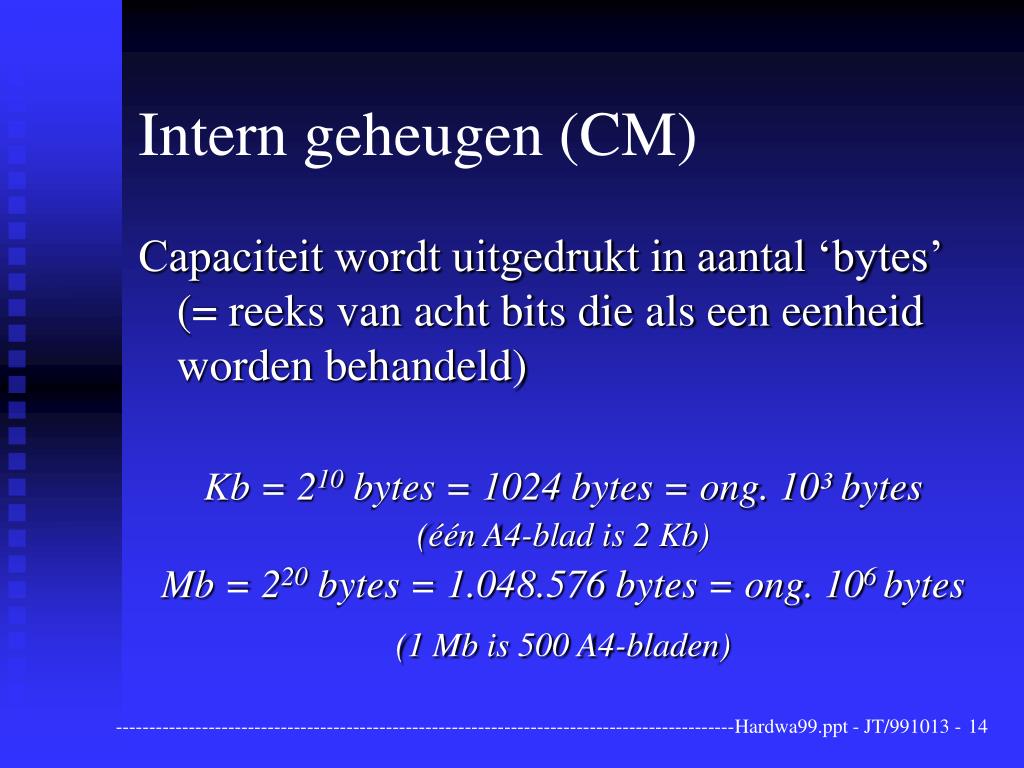

  14. Intern geheugen (CM) Capaciteit wordt uitgedrukt in aantal ‘bytes’ (= reeks van acht bits die als een eenheid worden behandeld) Kb = 210 bytes = 1024 bytes = ong. 10³ bytes (één A4-blad is 2 Kb) Mb = 220 bytes = 1.048.576 bytes = ong. 106 bytes (1 Mb is 500 A4-bladen) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

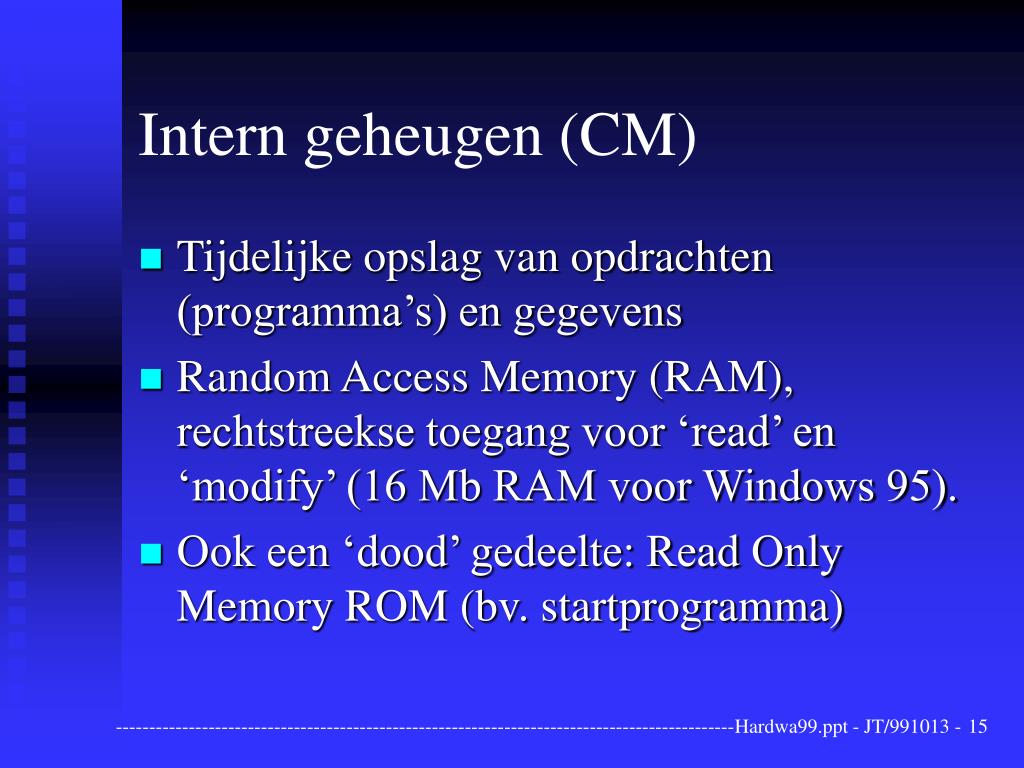

  15. Intern geheugen (CM) • Tijdelijke opslag van opdrachten (programma’s) en gegevens • Random Access Memory (RAM), rechtstreekse toegang voor ‘read’ en ‘modify’ (16 Mb RAM voor Windows 95). • Ook een ‘dood’ gedeelte: Read Only Memory ROM (bv. startprogramma) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

  16. Intern geheugen (CM) • Mb’s kunnen bijgeplaatst worden in: ‘Single Inline Memory Module’ (SIMM’s) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

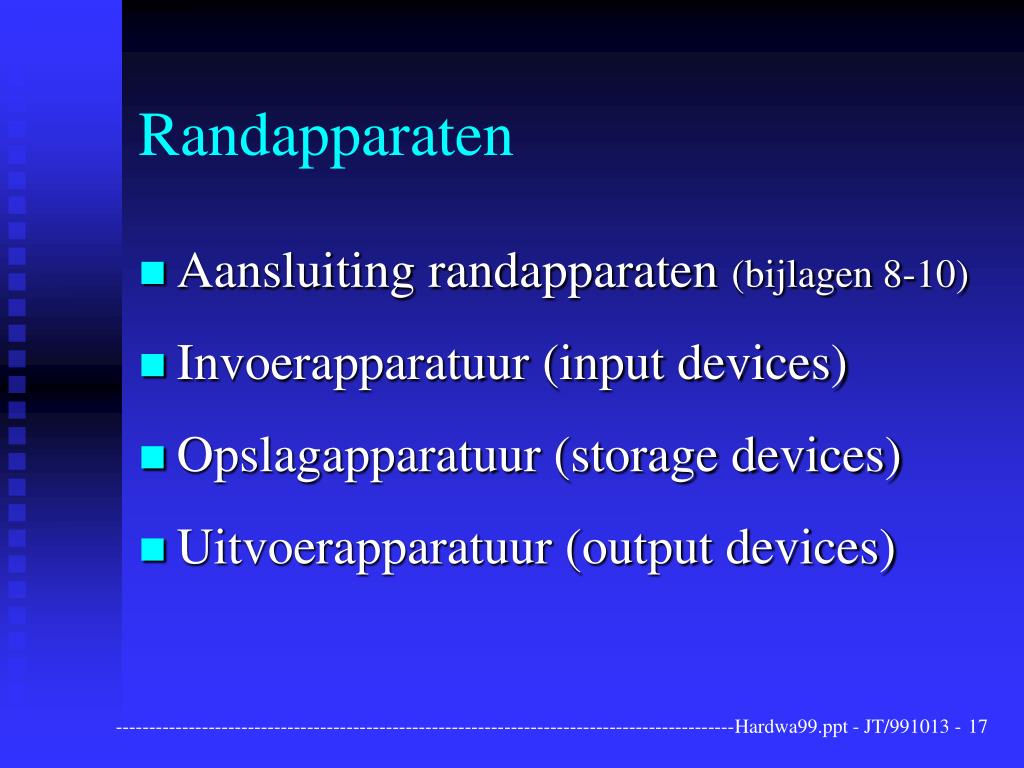

  17. Randapparaten • Aansluiting randapparaten (bijlagen 8-10) • Invoerapparatuur (input devices) • Opslagapparatuur (storage devices) • Uitvoerapparatuur (output devices) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

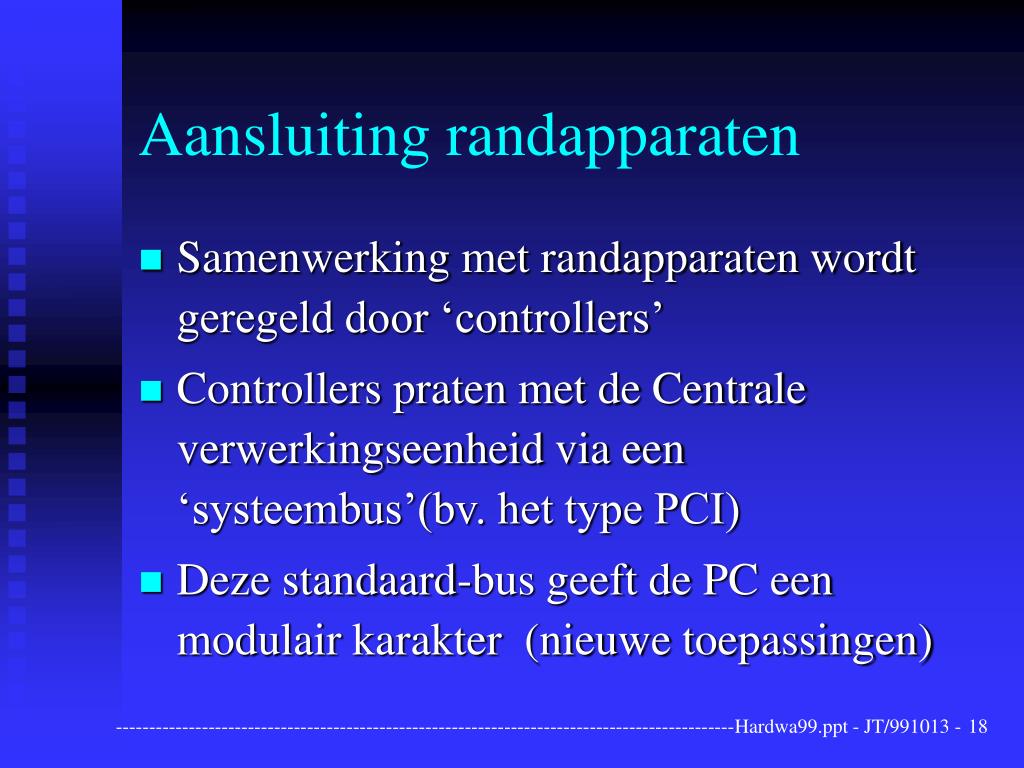

  18. Aansluiting randapparaten • Samenwerking met randapparaten wordt geregeld door ‘controllers’ • Controllers praten met de Centrale verwerkingseenheid via een ‘systeembus’(bv. het type PCI) • Deze standaard-bus geeft de PC een modulair karakter (nieuwe toepassingen) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

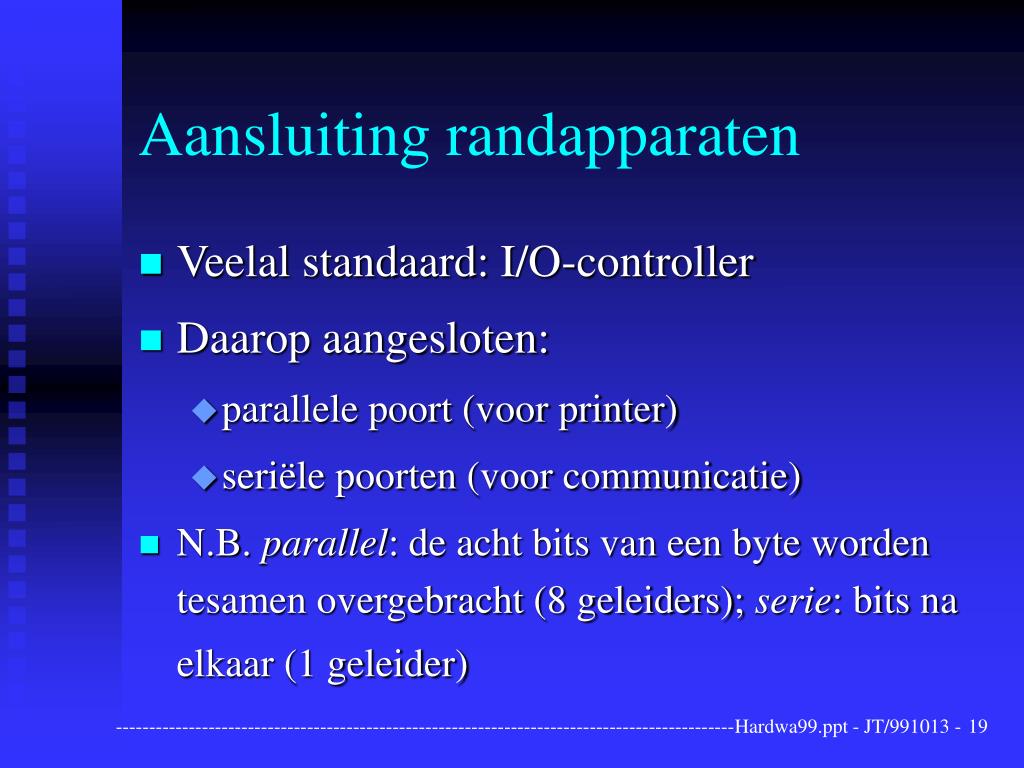

  19. Aansluiting randapparaten • Veelal standaard: I/O-controller • Daarop aangesloten: • parallele poort (voor printer) • seriële poorten (voor communicatie) • N.B. parallel: de acht bits van een byte worden tesamen overgebracht (8 geleiders); serie: bits na elkaar (1 geleider) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

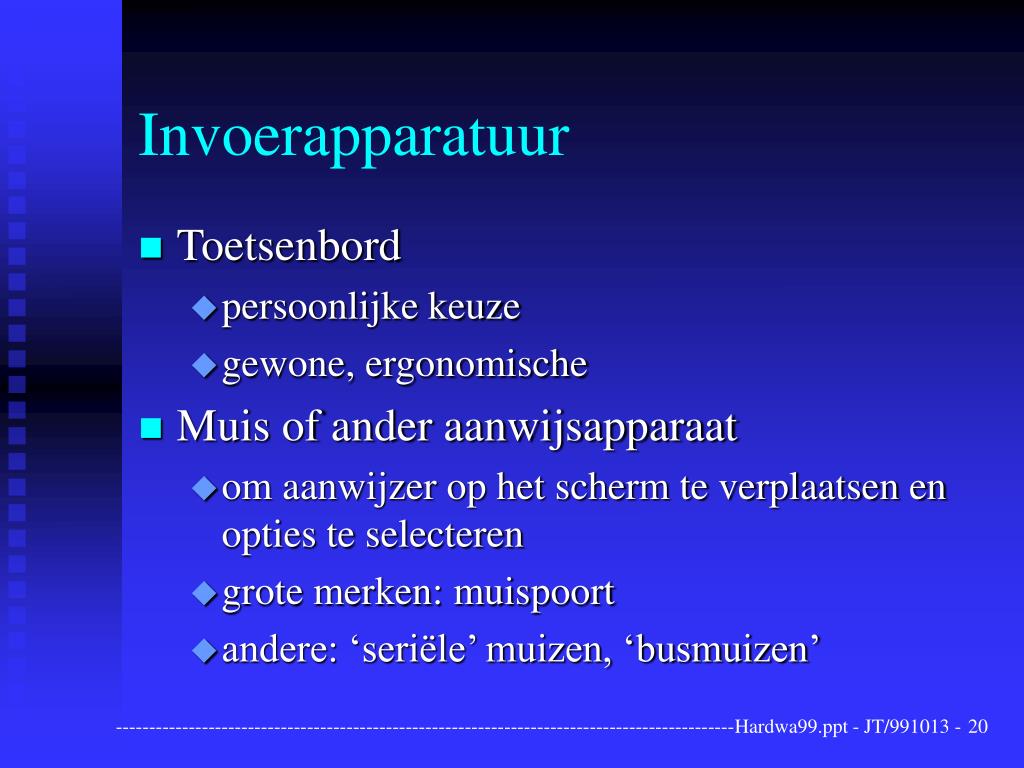

  20. Invoerapparatuur • Toetsenbord • persoonlijke keuze • gewone, ergonomische • Muis of ander aanwijsapparaat • om aanwijzer op het scherm te verplaatsen en opties te selecteren • grote merken: muispoort • andere: ‘seriële’ muizen, ‘busmuizen’ ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

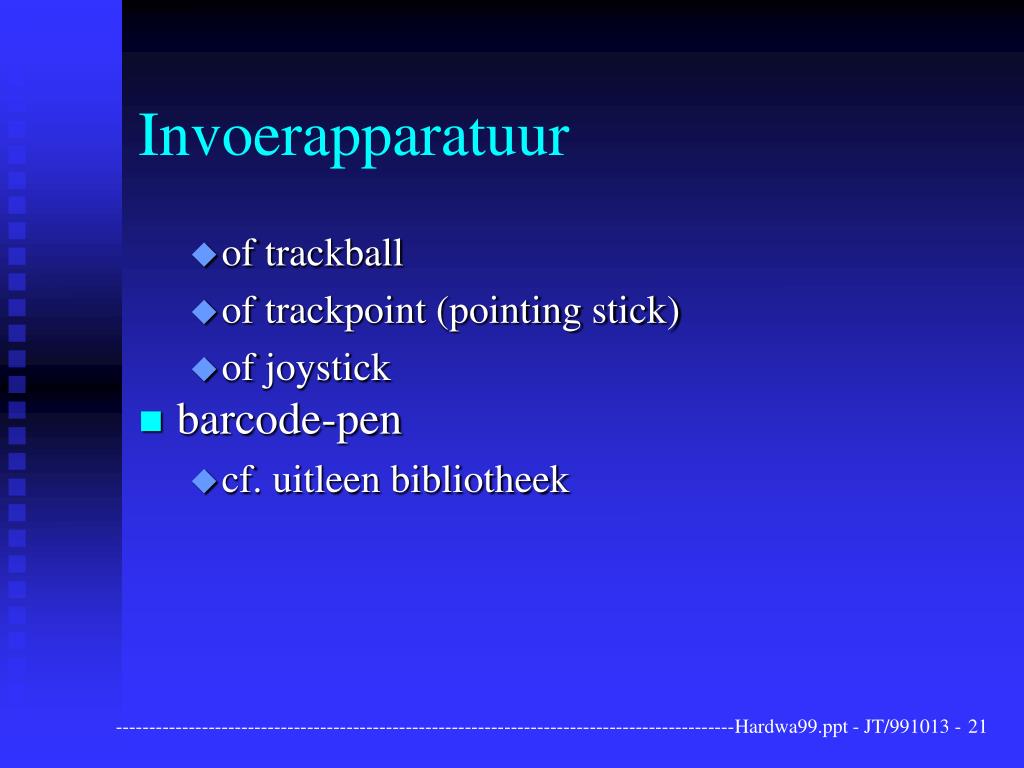

  21. Invoerapparatuur • of trackball • of trackpoint (pointing stick) • of joystick • barcode-pen • cf. uitleen bibliotheek ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

  22. Invoerapparatuur • optische scanner • handscanners (105mm) • flatbed-scanners (A4) • hogere resolutie • betrouwbaarder • ontleding in beeldpunten (pixels) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

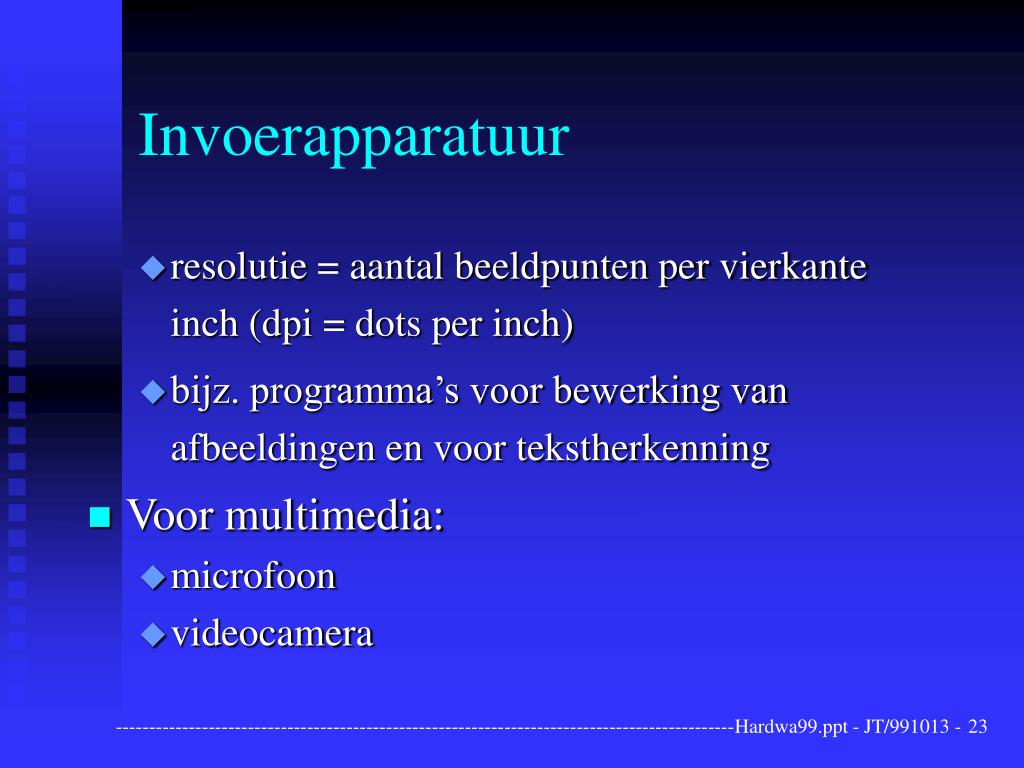

  23. Invoerapparatuur • resolutie = aantal beeldpunten per vierkante inch (dpi = dots per inch) • bijz. programma’s voor bewerking van afbeeldingen en voor tekstherkenning • Voor multimedia: • microfoon • videocamera ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

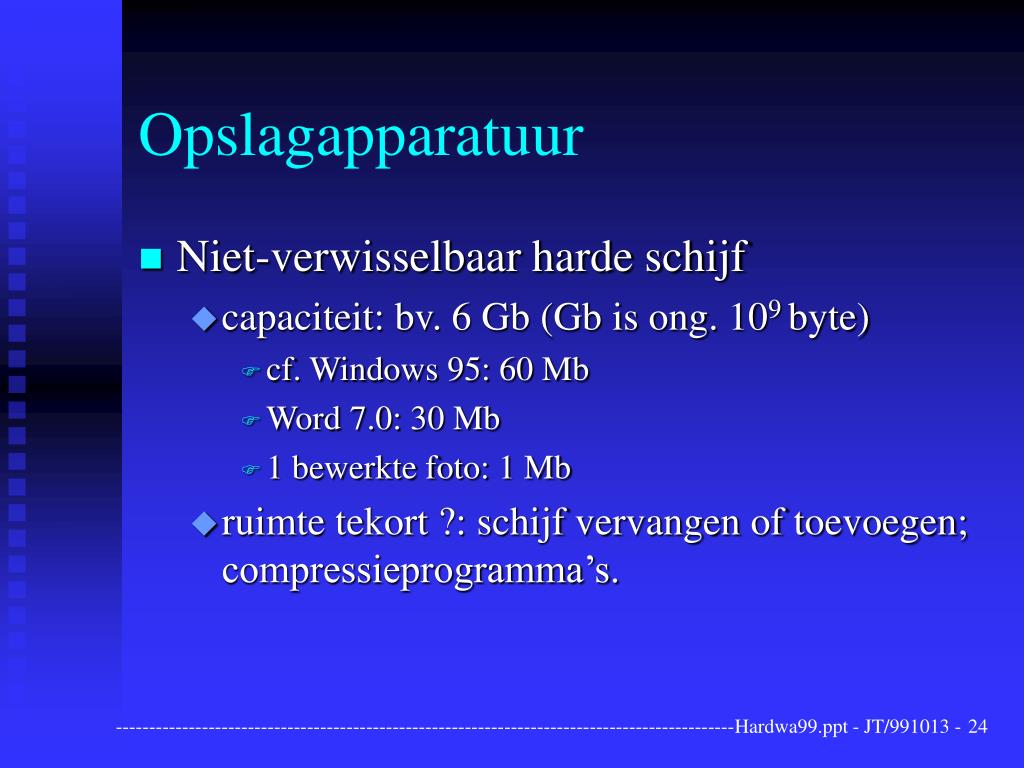

  24. Opslagapparatuur • Niet-verwisselbaar harde schijf • capaciteit: bv. 6 Gb (Gb is ong. 109 byte) • cf. Windows 95: 60 Mb • Word 7.0: 30 Mb • 1 bewerkte foto: 1 Mb • ruimte tekort ?: schijf vervangen of toevoegen; compressieprogramma’s. ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

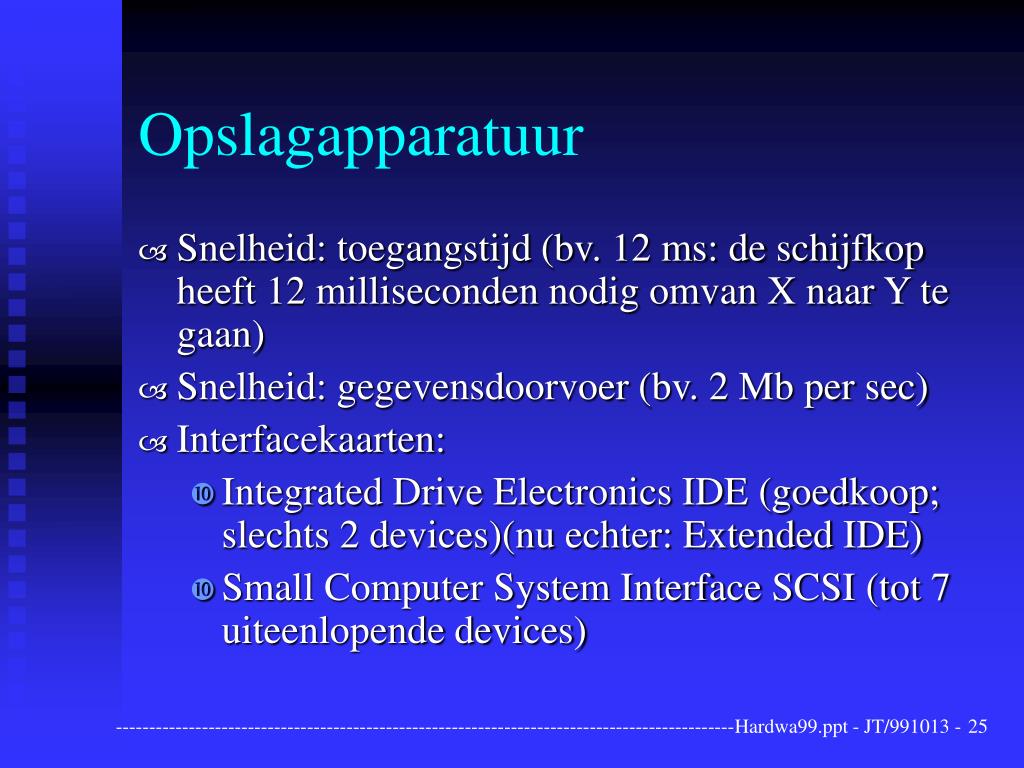

  25. Opslagapparatuur • Snelheid: toegangstijd (bv. 12 ms: de schijfkop heeft 12 milliseconden nodig omvan X naar Y te gaan) • Snelheid: gegevensdoorvoer (bv. 2 Mb per sec) • Interfacekaarten: • Integrated Drive Electronics IDE (goedkoop; slechts 2 devices)(nu echter: Extended IDE) • Small Computer System Interface SCSI (tot 7 uiteenlopende devices) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

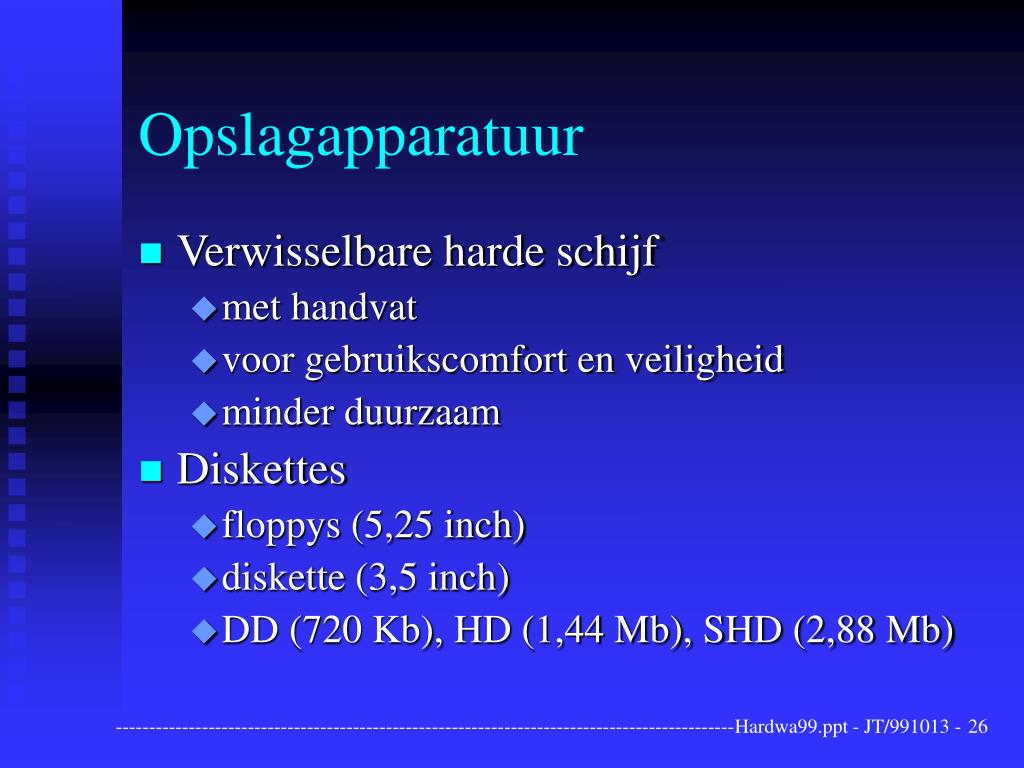

  26. Opslagapparatuur • Verwisselbare harde schijf • met handvat • voor gebruikscomfort en veiligheid • minder duurzaam • Diskettes • floppys (5,25 inch) • diskette (3,5 inch) • DD (720 Kb), HD (1,44 Mb), SHD (2,88 Mb) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

  27. Opslagapparatuur • Cartridges • nieuw opslagmedium (135 Mb op een 3,5 inch schijfje) voor een ‘cartridge-station’ • Tapestreamer • magnetische tape • goedkoper, maar trager • veelal incl. back-up software ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

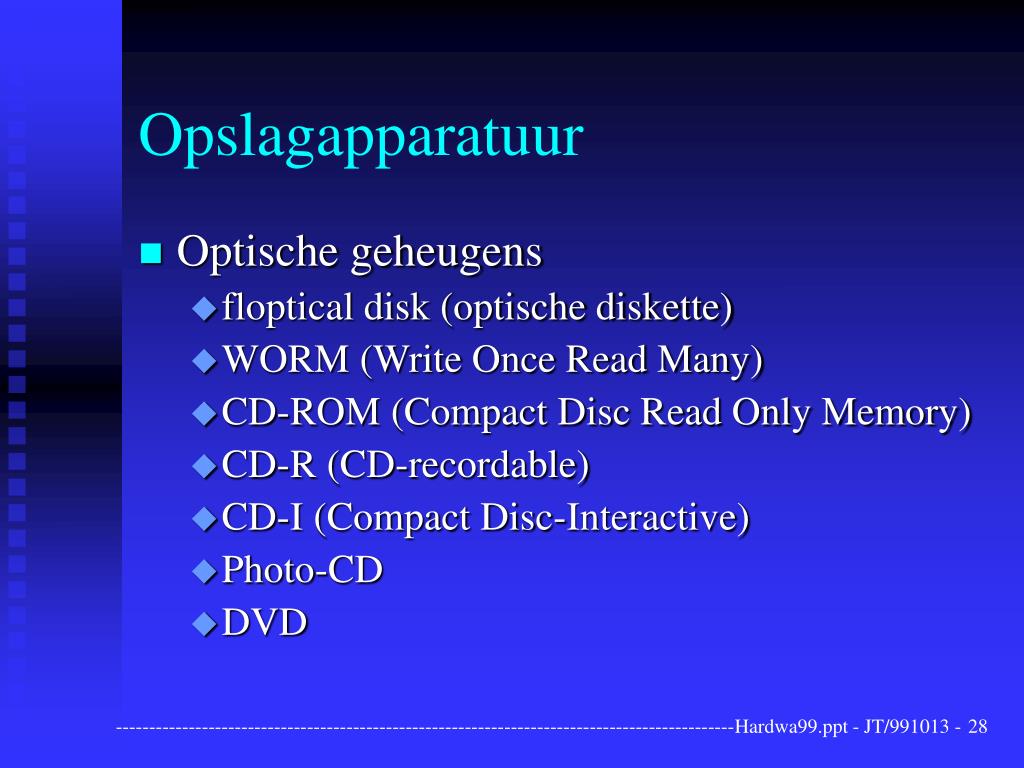

  28. Opslagapparatuur • Optische geheugens • floptical disk (optische diskette) • WORM (Write Once Read Many) • CD-ROM (Compact Disc Read Only Memory) • CD-R (CD-recordable) • CD-I (Compact Disc-Interactive) • Photo-CD • DVD ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

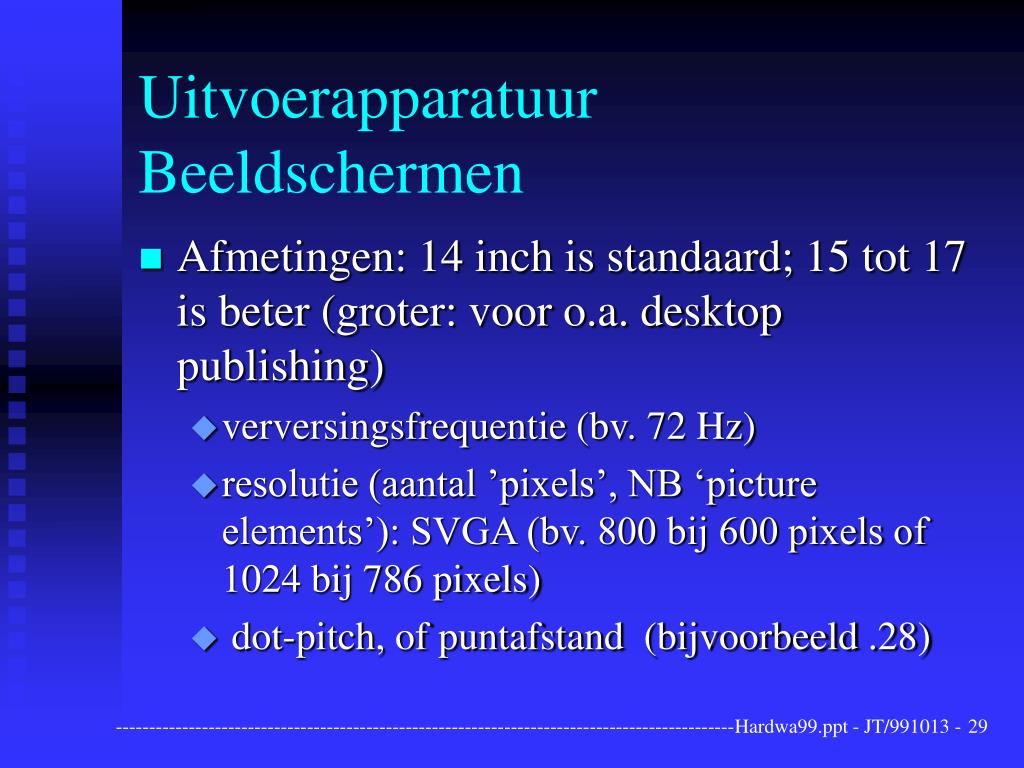

  29. UitvoerapparatuurBeeldschermen • Afmetingen: 14 inch is standaard; 15 tot 17 is beter (groter: voor o.a. desktop publishing) • verversingsfrequentie (bv. 72 Hz) • resolutie (aantal ’pixels’, NB ‘picture elements’): SVGA (bv. 800 bij 600 pixels of 1024 bij 786 pixels) • dot-pitch, of puntafstand (bijvoorbeeld .28) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

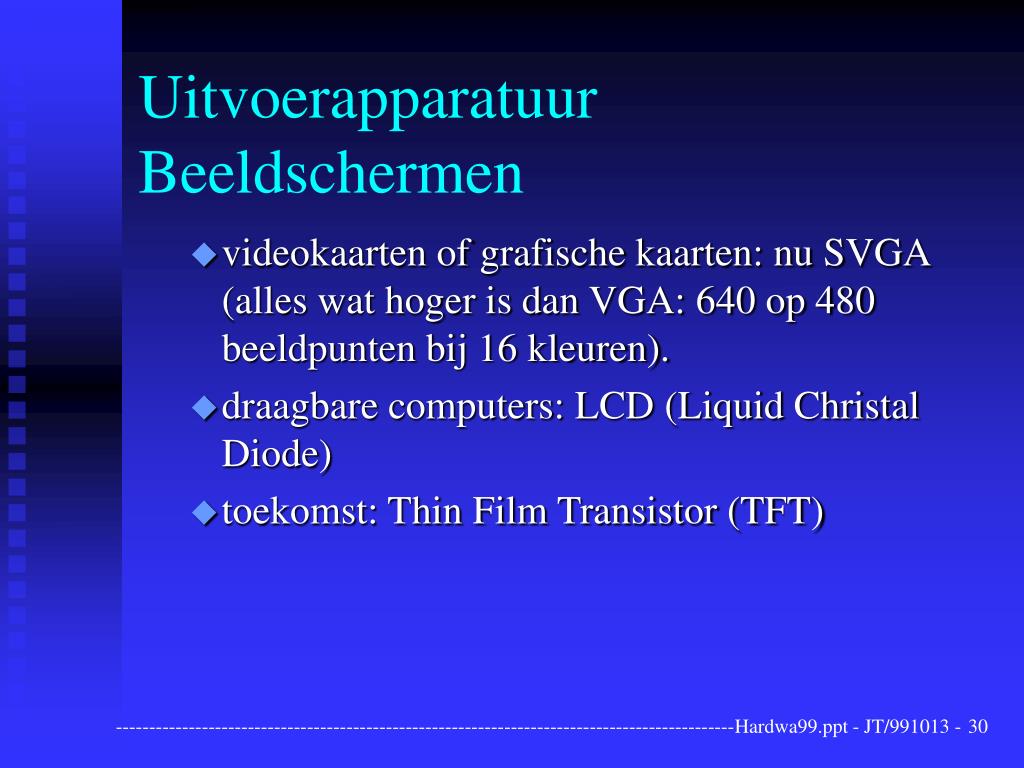

  30. UitvoerapparatuurBeeldschermen • videokaarten of grafische kaarten: nu SVGA (alles wat hoger is dan VGA: 640 op 480 beeldpunten bij 16 kleuren). • draagbare computers: LCD (Liquid Christal Diode) • toekomst: Thin Film Transistor (TFT) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

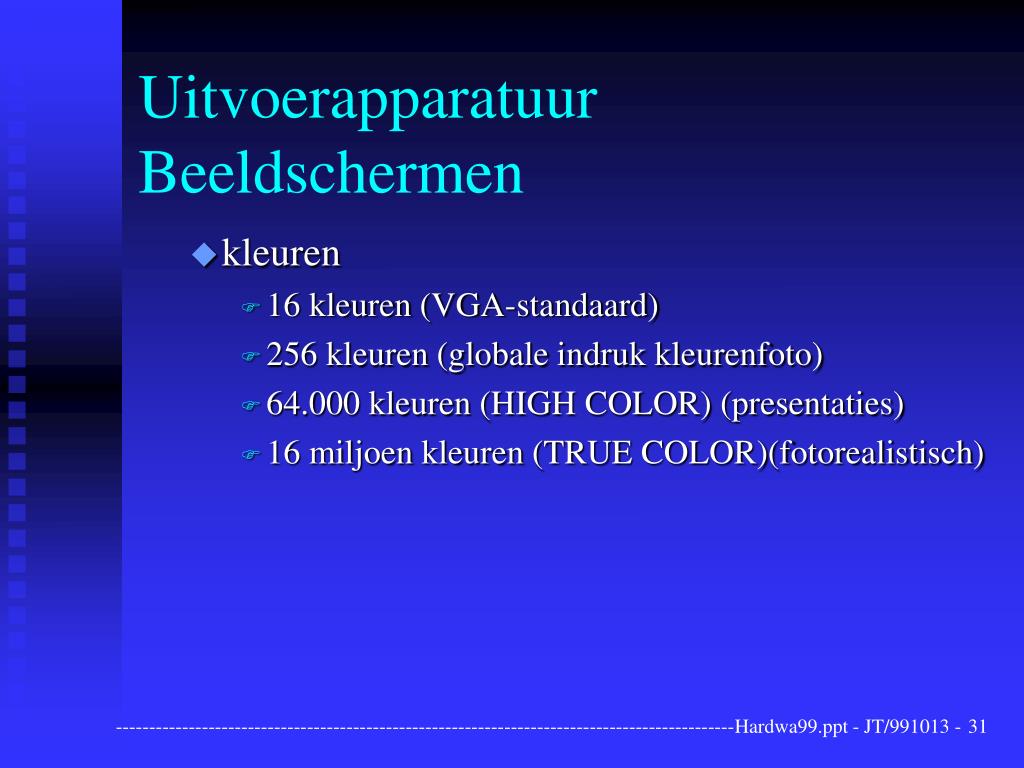

  31. UitvoerapparatuurBeeldschermen • kleuren • 16 kleuren (VGA-standaard) • 256 kleuren (globale indruk kleurenfoto) • 64.000 kleuren (HIGH COLOR) (presentaties) • 16 miljoen kleuren (TRUE COLOR)(fotorealistisch) ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

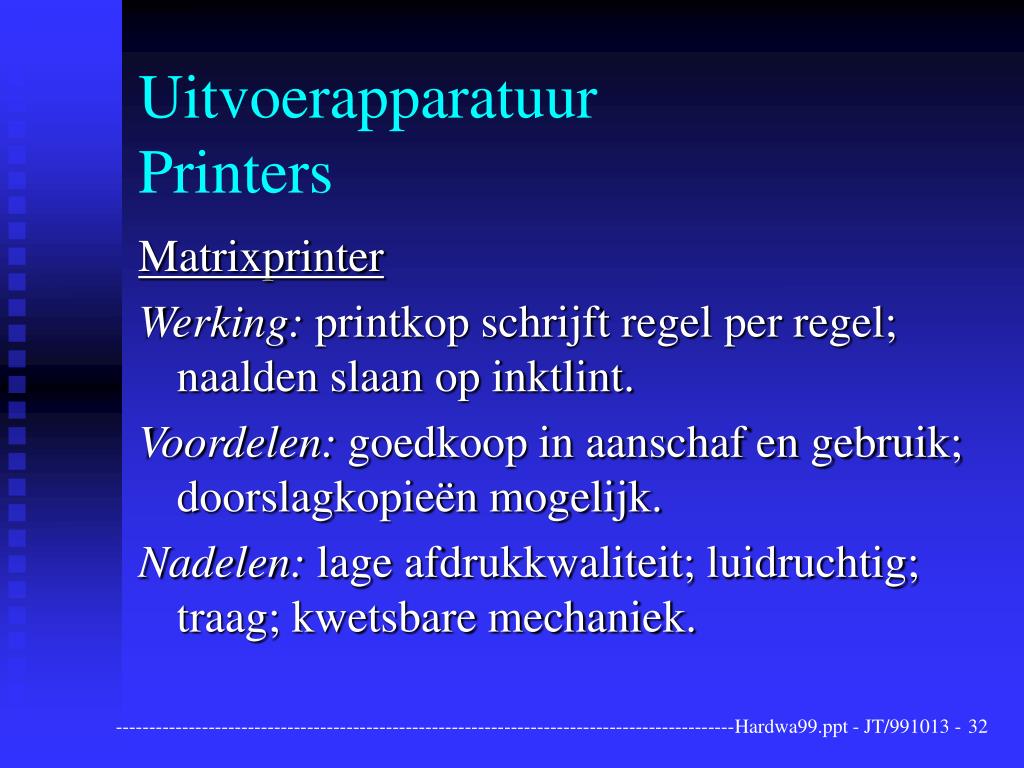

  32. UitvoerapparatuurPrinters Matrixprinter Werking: printkop schrijft regel per regel; naalden slaan op inktlint. Voordelen: goedkoop in aanschaf en gebruik; doorslagkopieën mogelijk. Nadelen: lage afdrukkwaliteit; luidruchtig; traag; kwetsbare mechaniek. ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

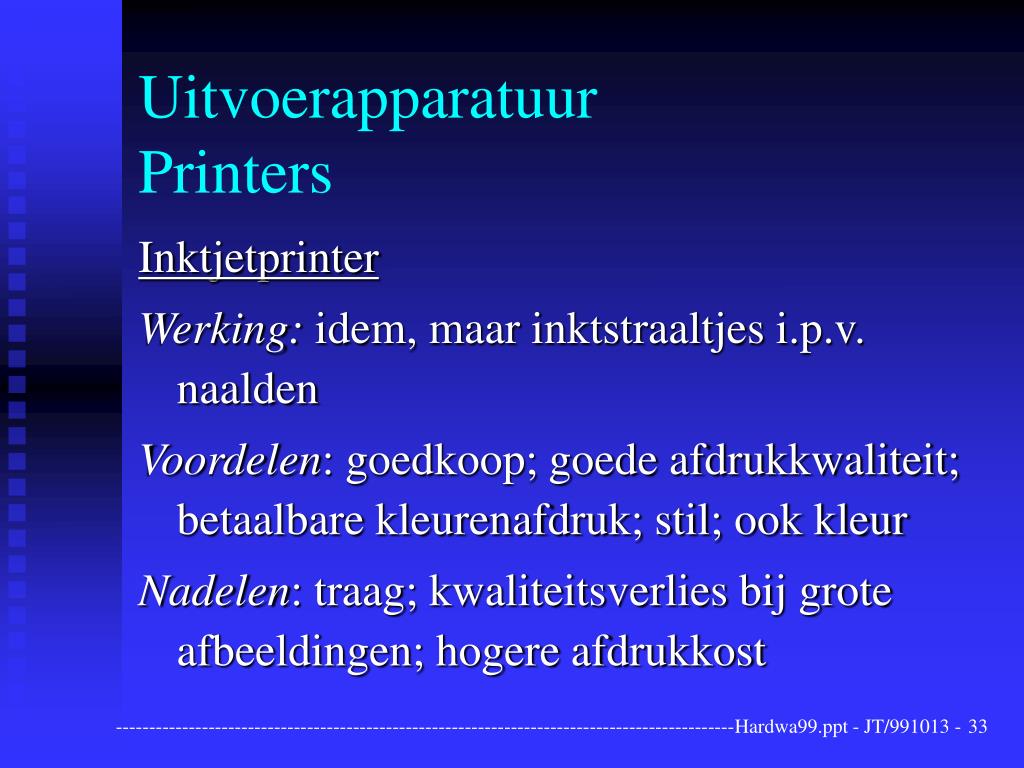

  33. UitvoerapparatuurPrinters Inktjetprinter Werking: idem, maar inktstraaltjes i.p.v. naalden Voordelen: goedkoop; goede afdrukkwaliteit; betaalbare kleurenafdruk; stil; ook kleur Nadelen: traag; kwaliteitsverlies bij grote afbeeldingen; hogere afdrukkost ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

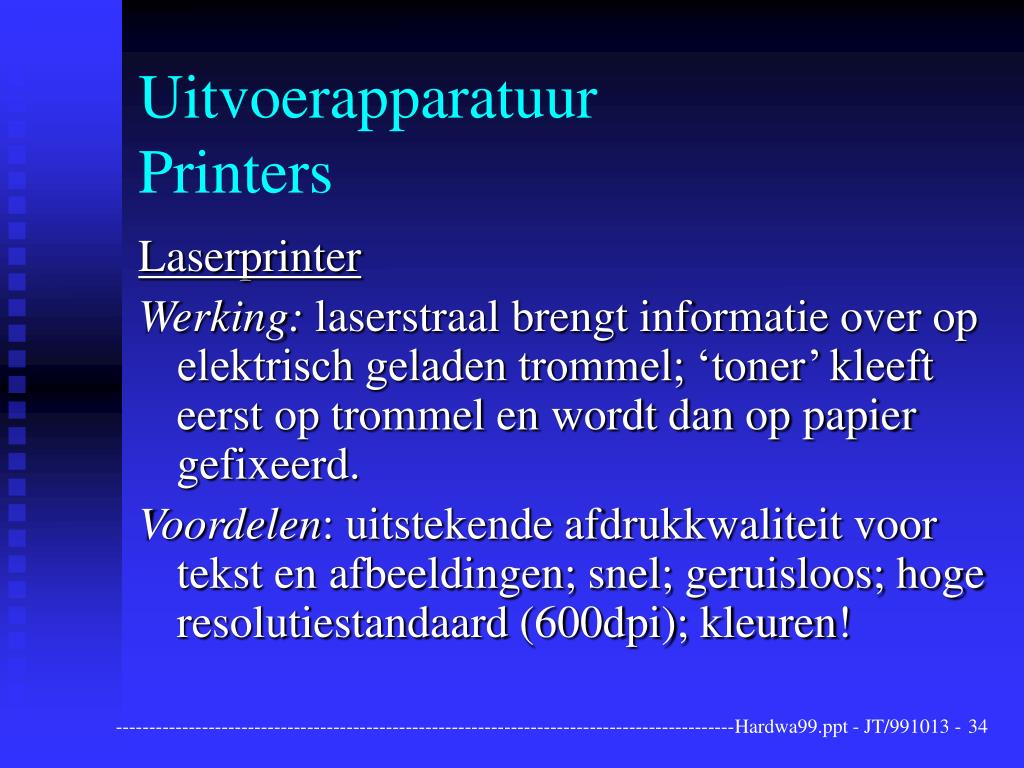

  34. UitvoerapparatuurPrinters Laserprinter Werking: laserstraal brengt informatie over op elektrisch geladen trommel; ‘toner’ kleeft eerst op trommel en wordt dan op papier gefixeerd. Voordelen: uitstekende afdrukkwaliteit voor tekst en afbeeldingen; snel; geruisloos; hoge resolutiestandaard (600dpi); kleuren! ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

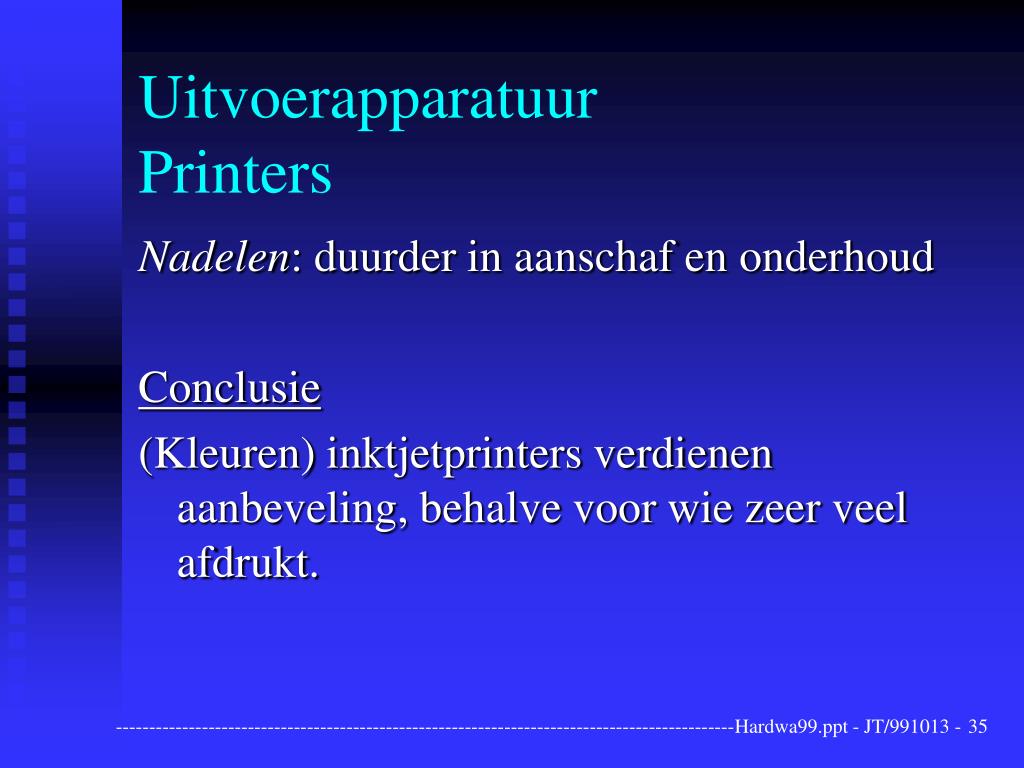

  35. UitvoerapparatuurPrinters Nadelen: duurder in aanschaf en onderhoud Conclusie (Kleuren) inktjetprinters verdienen aanbeveling, behalve voor wie zeer veel afdrukt. ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

  36. Communicatie-apparatuur Modem • Voor datacommunicatie over een analoge (telefoon)lijn (modulator/demodulator) • Snelheid in bits per seconde (bps): 28.800 bps, en mits compressietechniek veel meer • Digitale ISDN-lijnen ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -

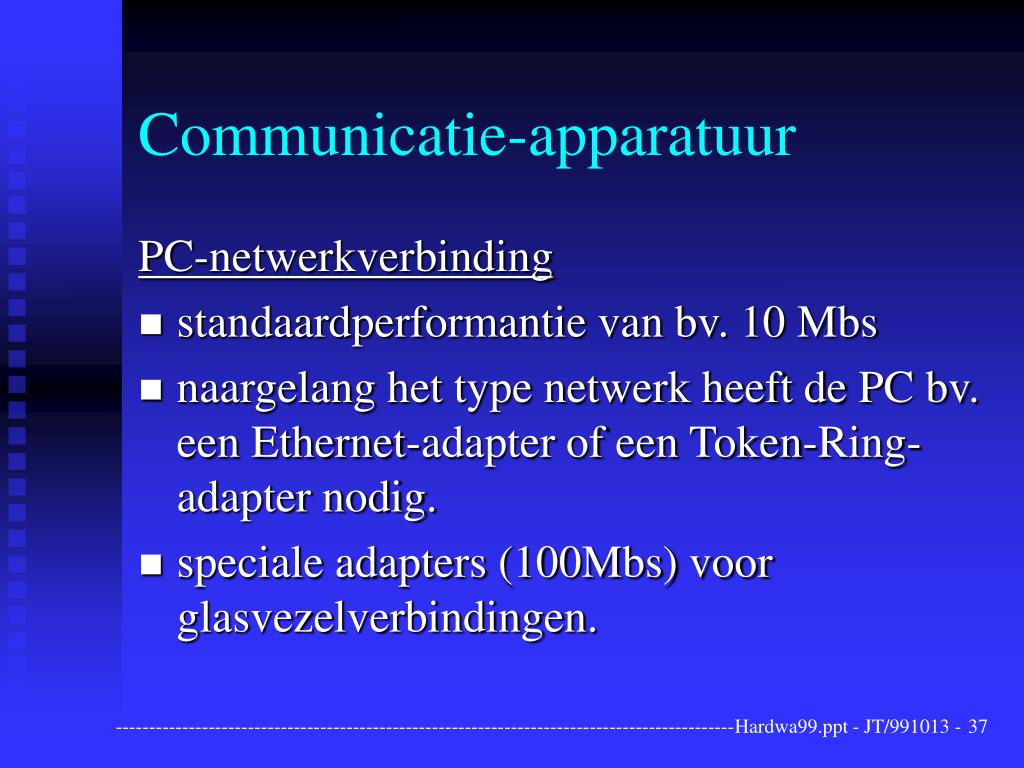

  37. Communicatie-apparatuur PC-netwerkverbinding • standaardperformantie van bv. 10 Mbs • naargelang het type netwerk heeft de PC bv. een Ethernet-adapter of een Token-Ring-adapter nodig. • speciale adapters (100Mbs) voor glasvezelverbindingen. ----------------------------------------------------------------------------------------------Hardwa99.ppt - JT/991013 -
