Analog modules User guide

1. Analog modules User guide Lecturer: B.Eng. Tan Nguyen-Huu Email: nhtan@gmail.com

2. Các module Analog • EM231: 4 analog inputs • EM232: 2 analog outputs • EM235: 4 analog inputs, 1 analog output

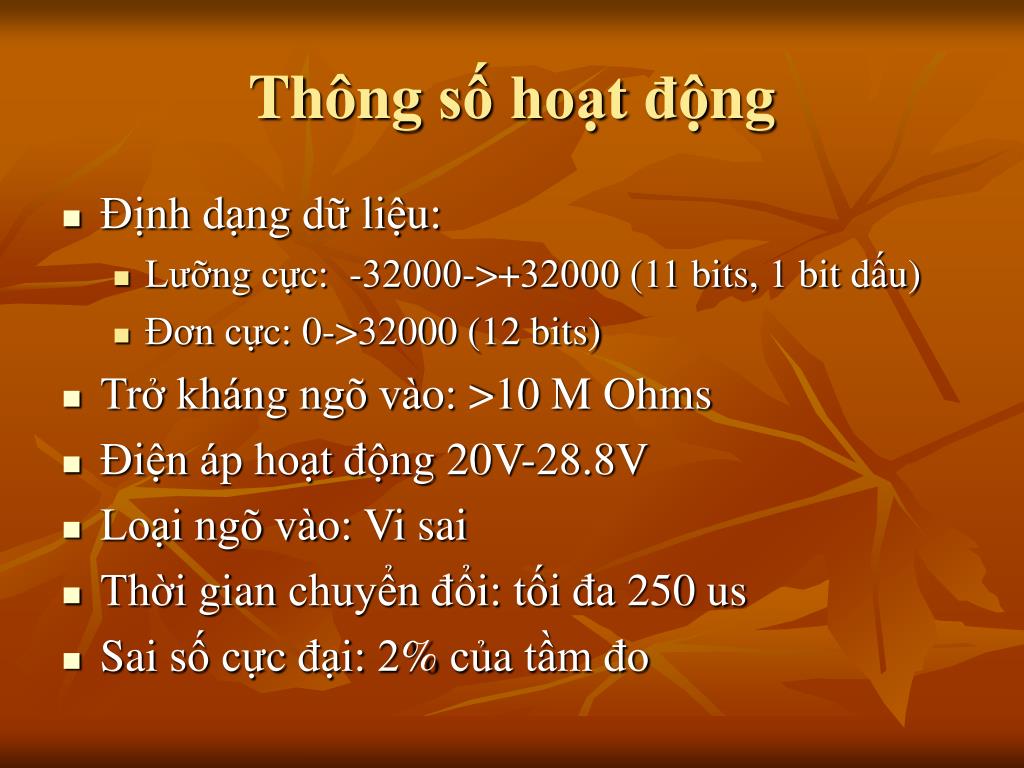

3. Thông số hoạt động • Định dạng dữ liệu: • Lưỡng cực: -32000->+32000 (11 bits, 1 bit dấu) • Đơn cực: 0->32000 (12 bits) • Trở kháng ngõ vào: >10 M Ohms • Điện áp hoạt động 20V-28.8V • Loại ngõ vào: Vi sai • Thời gian chuyển đổi: tối đa 250 us • Sai số cực đại: 2% của tầm đo

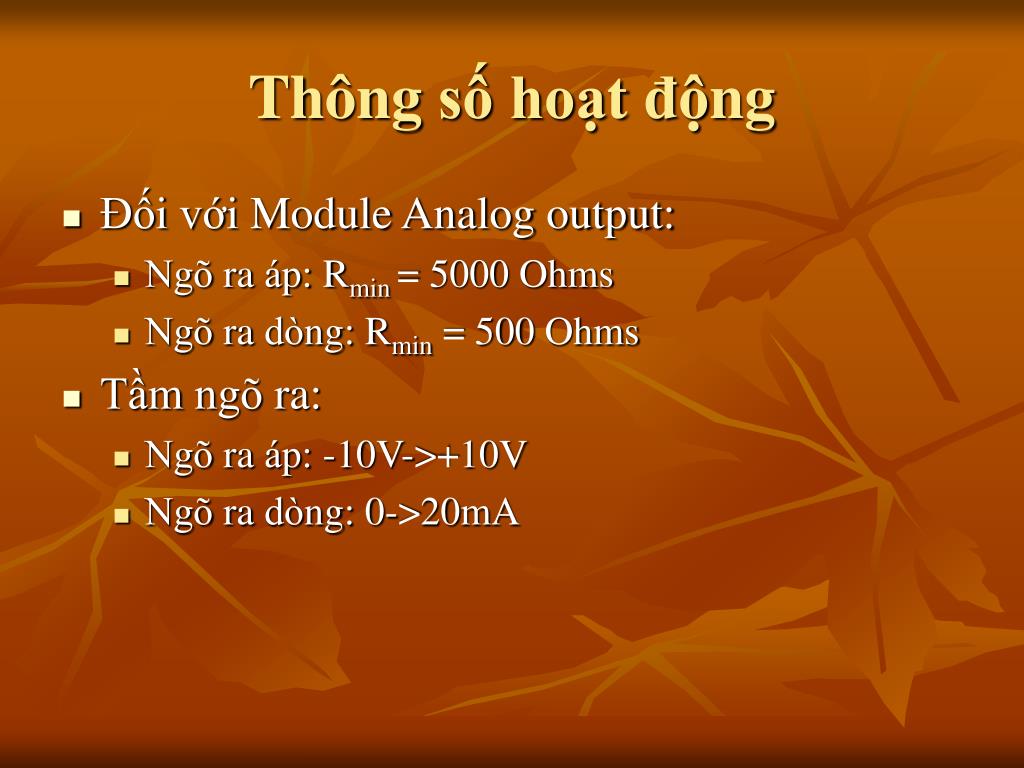

4. Thông số hoạt động • Đối với Module Analog output: • Ngõ ra áp: Rmin = 5000 Ohms • Ngõ ra dòng: Rmin = 500 Ohms • Tầm ngõ ra: • Ngõ ra áp: -10V->+10V • Ngõ ra dòng: 0->20mA

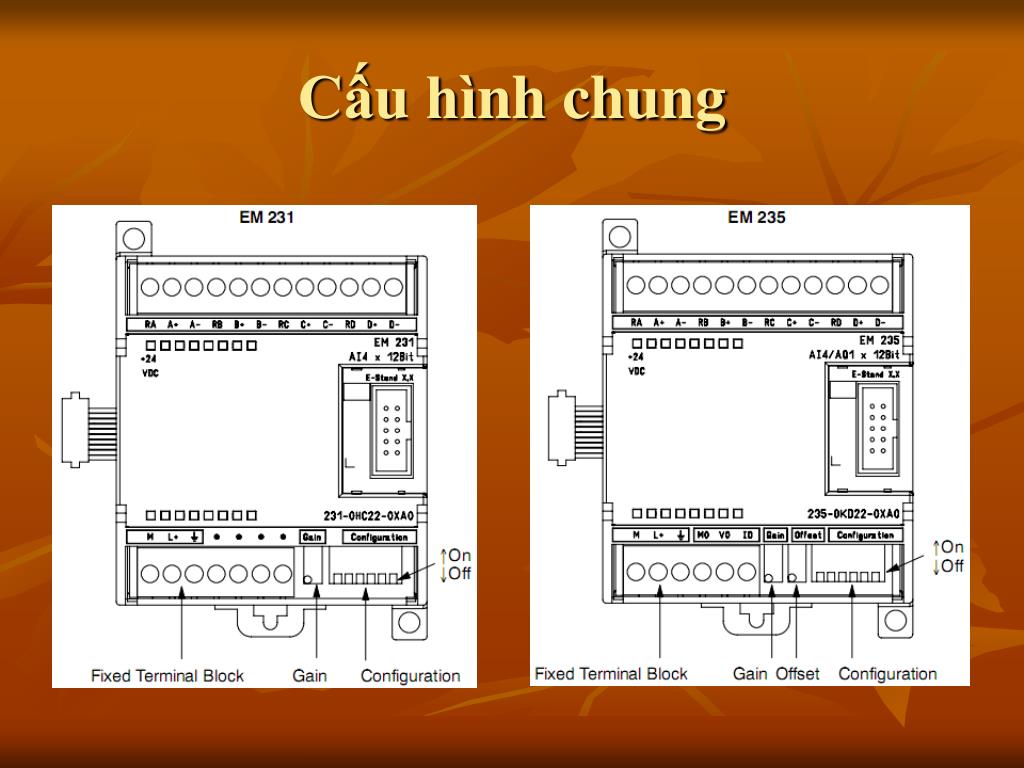

5. Cấu hình chung

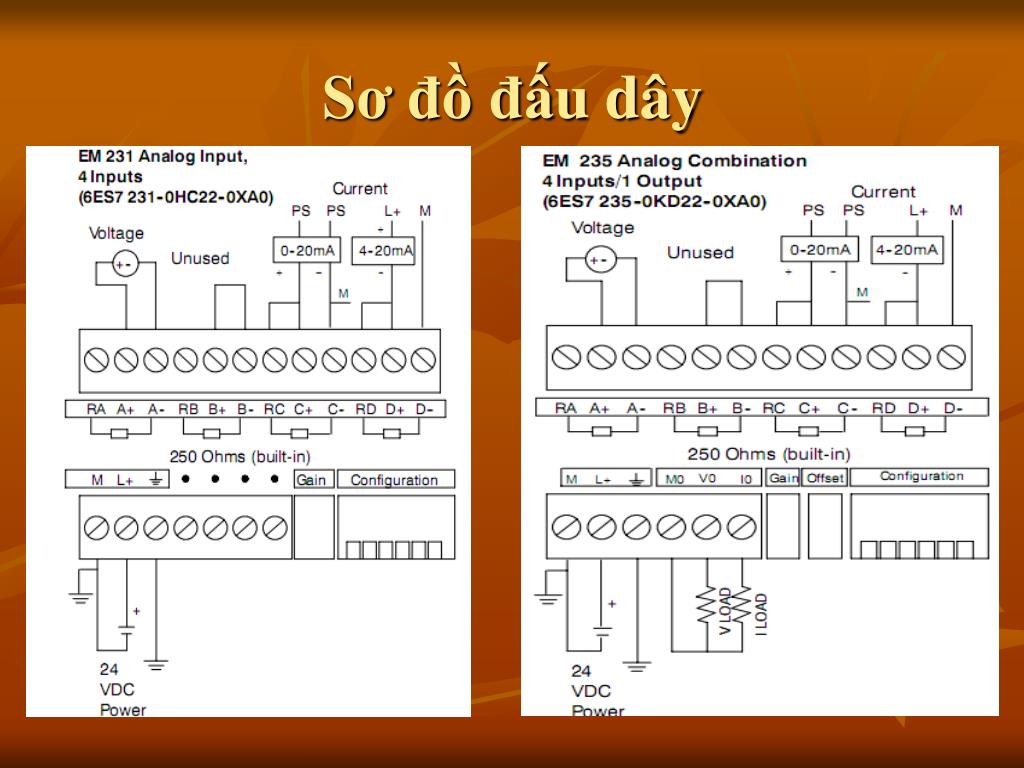

6. Sơ đồ đấu dây

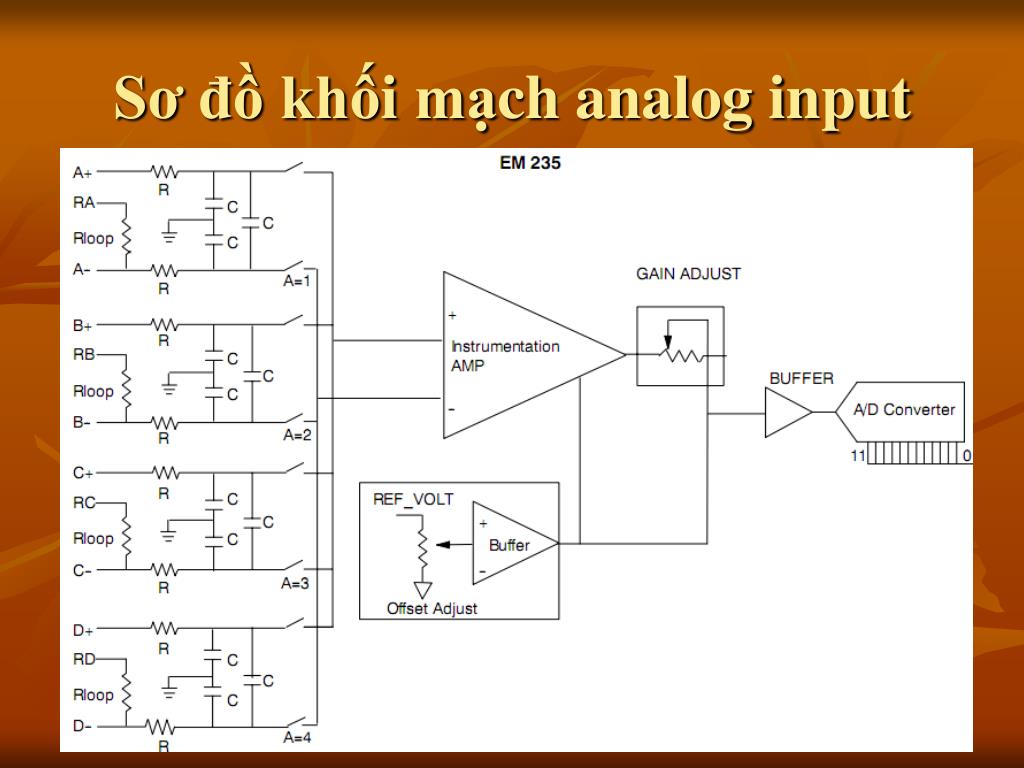

7. Sơ đồ khối mạch analog input

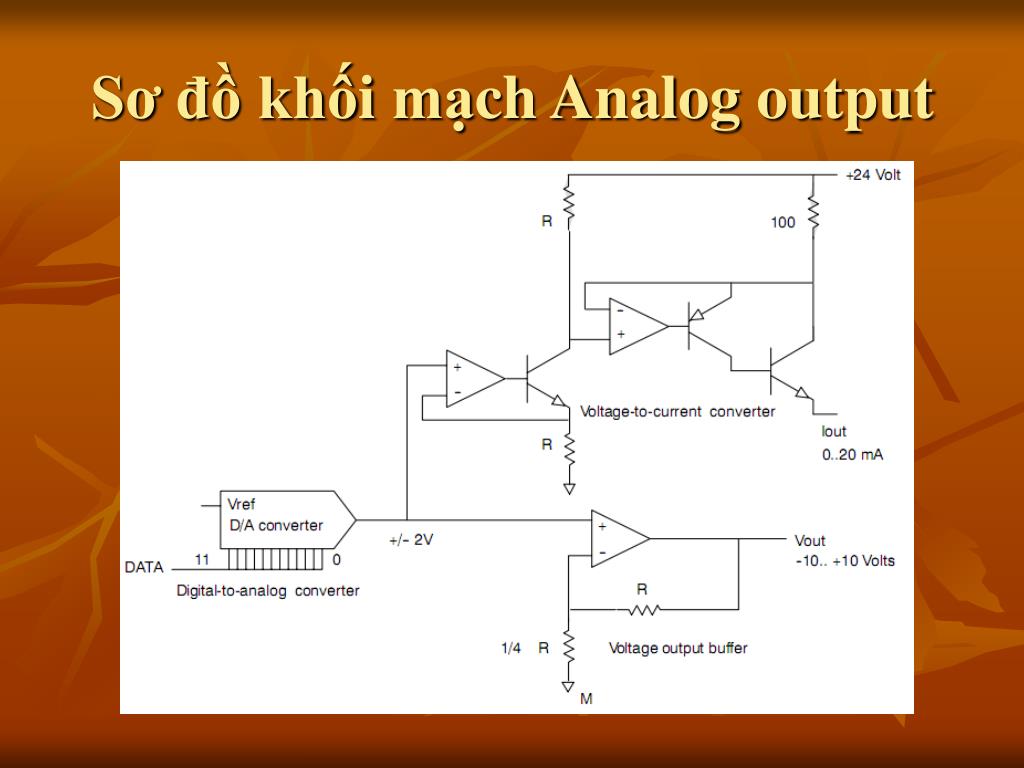

8. Sơ đồ khối mạch Analog output

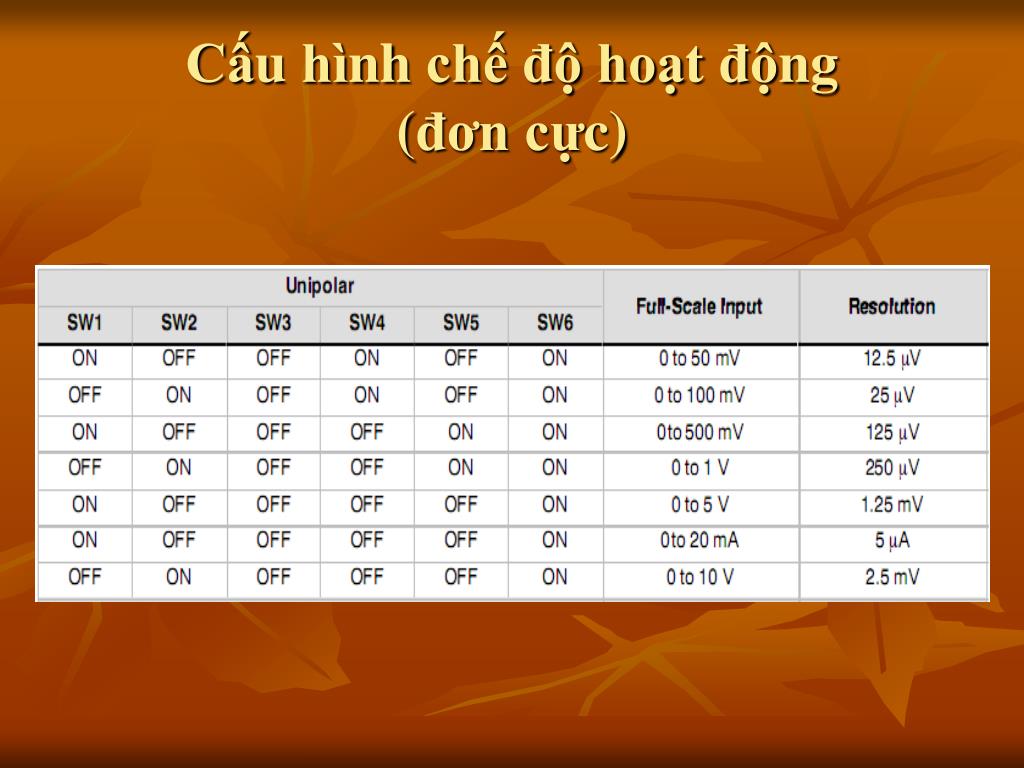

9. Cấu hình chế độ hoạt động (đơn cực)

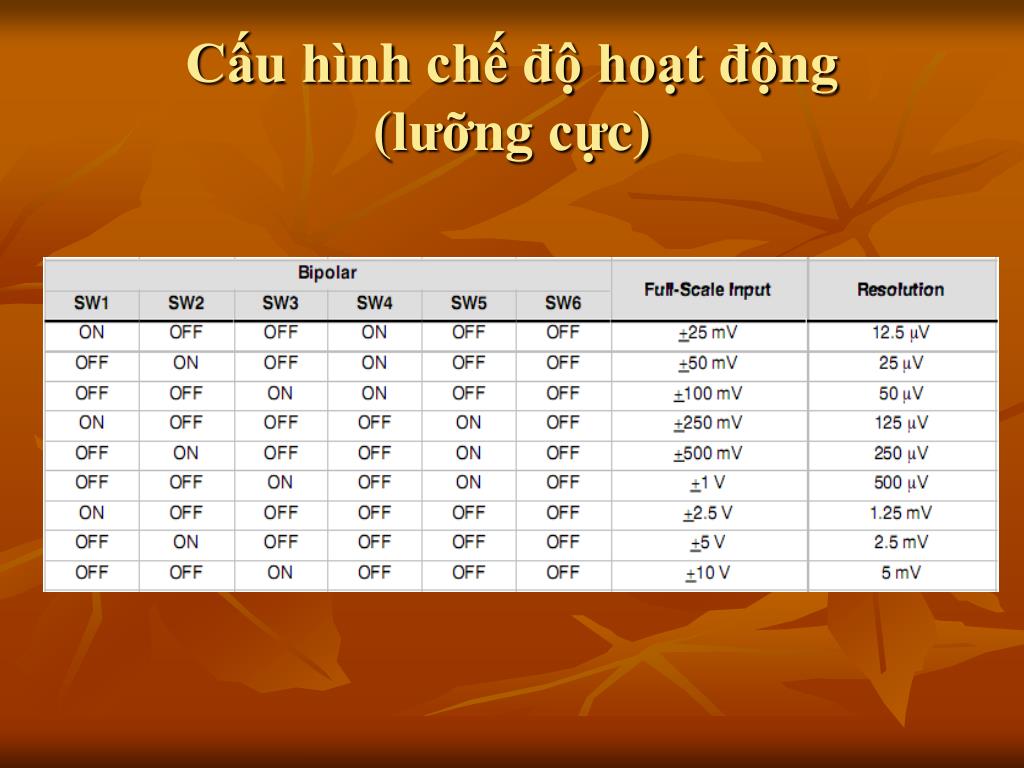

10. Cấu hình chế độ hoạt động(lưỡng cực)

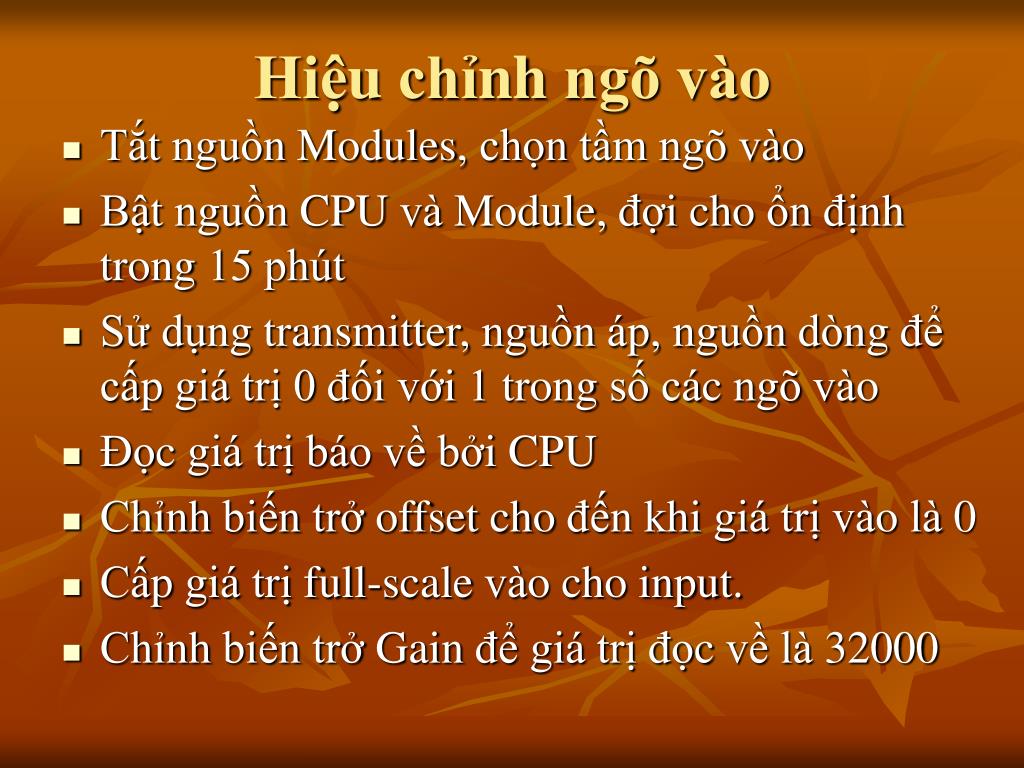

11. Hiệu chỉnh ngõ vào • Tắt nguồn Modules, chọn tầm ngõ vào • Bật nguồn CPU và Module, đợi cho ổn định trong 15 phút • Sử dụng transmitter, nguồn áp, nguồn dòng để cấp giá trị 0 đối với 1 trong số các ngõ vào • Đọc giá trị báo về bởi CPU • Chỉnh biến trở offset cho đến khi giá trị vào là 0 • Cấp giá trị full-scale vào cho input. • Chỉnh biến trở Gain để giá trị đọc về là 32000

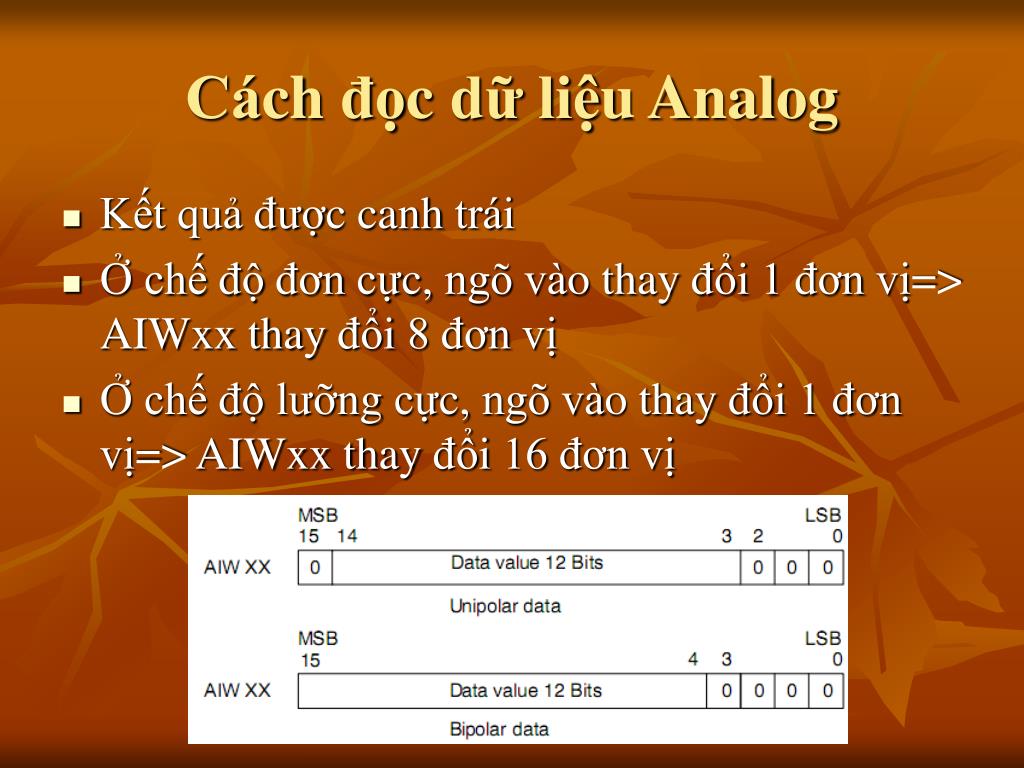

12. Cách đọc dữ liệu Analog • Kết quả được canh trái • Ở chế độ đơn cực, ngõ vào thay đổi 1 đơn vị=> AIWxx thay đổi 8 đơn vị • Ở chế độ lưỡng cực, ngõ vào thay đổi 1 đơn vị=> AIWxx thay đổi 16 đơn vị

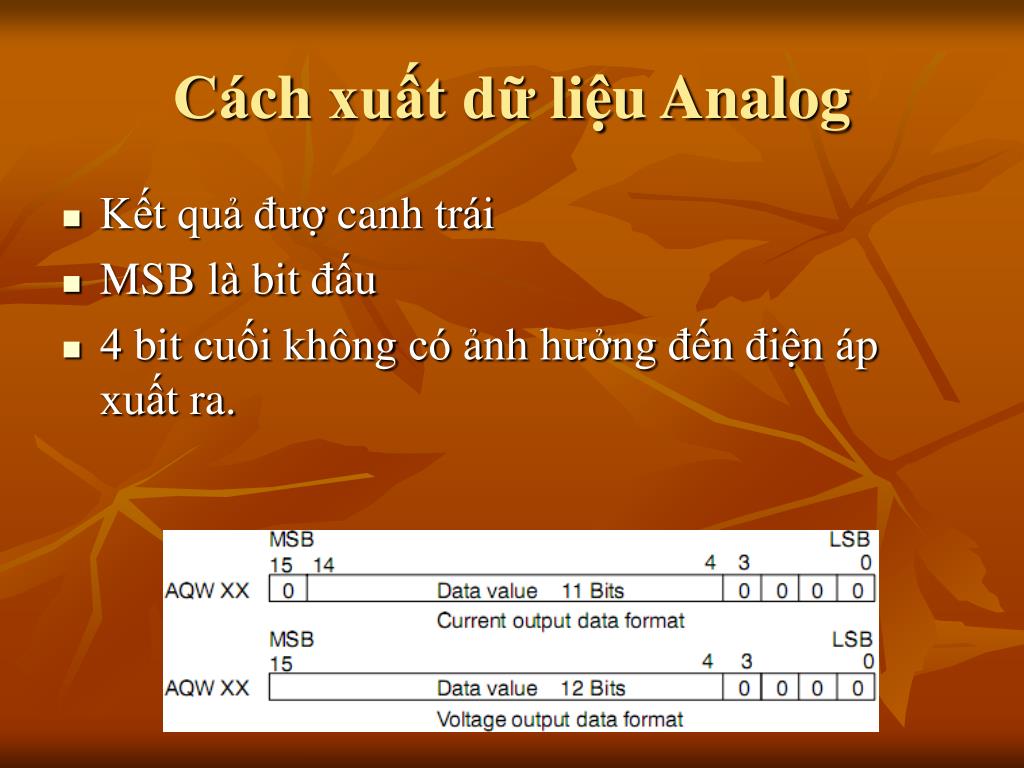

13. Cách xuất dữ liệu Analog • Kết quả đượ canh trái • MSB là bit đấu • 4 bit cuối không có ảnh hưởng đến điện áp xuất ra.

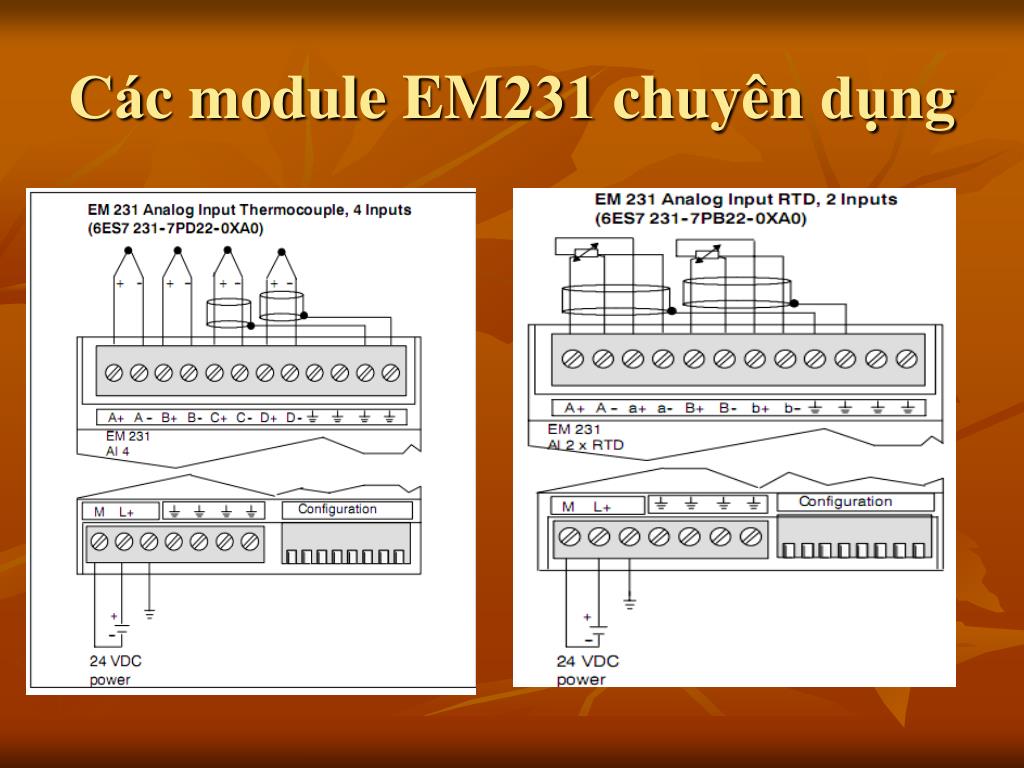

14. Các module EM231 chuyên dụng
