LE BARREAUDAGE

1. LE BARREAUDAGE FUMANERI JEAN-Miche

2. LE BARREAUDAGE Implantation de la grille Comment calculer le nombre de barreaux ? Prises de cotes sur le chantier 4000 mm Epaisseur d’un barreau 12 mm 4000 LE BARREAUDAGE Barreaux en carré de 12

3. LE BARREAUDAGE Je dois saisir les données nécessaires. Je dois respecter la norme NF P 01-012 • La cote entre poteaux 4000 • L’épaisseur d’un barreau 12 • La norme NF P 01- 012 LE BARREAUDAGE La valeur entre deux barreaux ne doit pas dépasser 110 mm

4. LE BARREAUDAGE 4000 12 6 4000+( 6+6) Nombre d ’intervalles 4000 + (6+6) : 122 = 32,88 soit 33interv. NORME Les barreaux jaunes sont fictifs Nombre de barreaux 33 - 1 = 32barreaux 110 + 12 LE BARREAUDAGE Valeur d ’axe en axe entre deux barreaux 110 ( 4000 +12 ) : 33 = 121.57 mm Valeur entre barreaux 121.57 - 12 = 109.57 mm

5. LE BARREAUDAGE Avec des exemples, je m ’en sortirai. L ’arbre ne s ’abat pas à la première cognée LE BARREAUDAGE

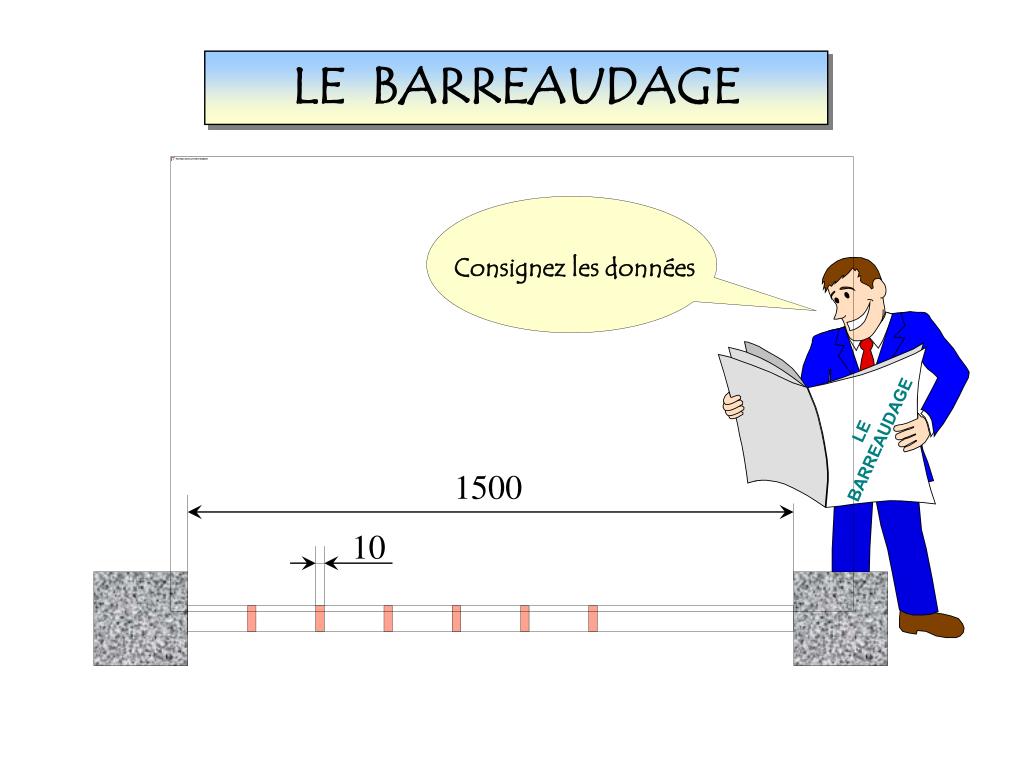

6. LE BARREAUDAGE Voici une application Consignez les données LE BARREAUDAGE 1500 10

7. 1500 J ’attends vos propositions Quand vous aurez fini... Cliquez pour comparer. Avez vous réussi ? 10 Nombre d ’intervalles (1500+10) : (110+10) = 12.58 soit 13 Int. Nombre de barreaux 13 -1 = 12 Bar. Valeur d ’axe en axe entre 2 barreaux 1510 : 13 = 116.15mm Valeur bord à bord 116.15 - 10 = 106.15mm LE BARREAUDAGE

8. N I F Le barreaudage Merci de votre attention
