  1. GERBANG LOGIKA PRIN STIANINGSIH,S.ST TEKNIK KOMPUTER DAN JARINGAN

  2. TUJUAN • Setelah mempelajari uraian materi kegiatan belajar ini diharapkan siswa dapat memahami macam-macam gerbang logika dasar

  3. PENGERTIAN GERBANG LOGIKA • Gerbang logika adalah piranti dua keadaan, yaitu mempunyai keluaran dua keadaan: keluaran dengan nol volt yang menyatakan logika 0 (atau rendah) dan keluaran dengan tegangan tetap yang menyatakan logika 1 (atau tinggi).

  4. MACAM-MACAM GERBANG LOGIKA DASAR • Gerbang OR (or gate) • Gerbang AND (and gate) • Gerbang NOT (not gate)

  5. GERBANG OR • Gerbang OR diterjemahkan sebagai gerbang “ATAU” artinya sebuah gerbang logika yang keluarannya berlogika “1” jika salah satu atau seluruh inputnya berlogika “1”. Jika ada dua input maka tabel kebenarannya dapat digambarkan berikut : OR GATE • Model dan simbol atau lambang gerbang OR.

  6. Rangkaian dan Simbol OR Gate

  7. GERBANG AND • gerbang AND merupakan jenis gerbang digital keluaran jika seluruh inputnya 1. Gerbang AND diterjemahkan sebagai gerbang “DAN” artinya sebuah gerbang logika yang keluarannya berlogika “1” jika input A dan input Bdan seterusnya berlogika “1”. Jika ada dua input maka tabel kebenarannya dapat digambarkan seperti berikut ini :

  8. Tabel kebenaran AND Gate

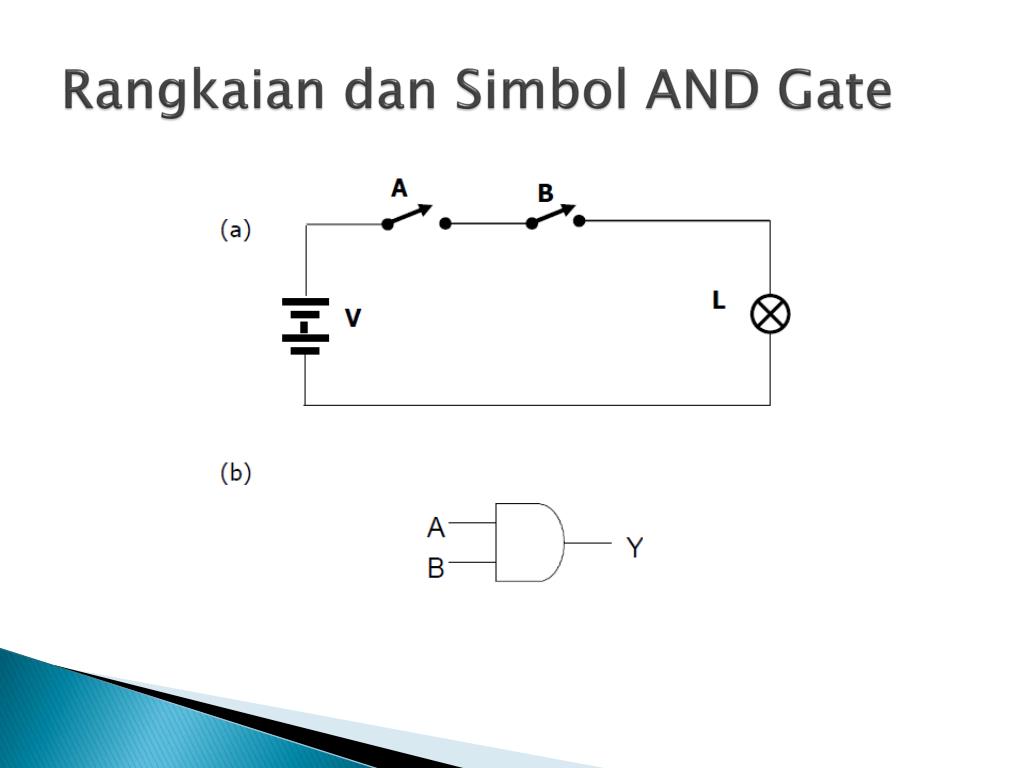

  9. Rangkaian dan Simbol AND Gate

  10. GERBANG NOT • Gerbang NOT inidisebut inverter (pembalik). • Rangkaian ini mempunyai satu masukan dan satu keluaran. Gerbang NOT bekerja membalik sinyal masukan, jika masukannya rendah, maka keluarannya tinggi, begitupun sebaliknya.

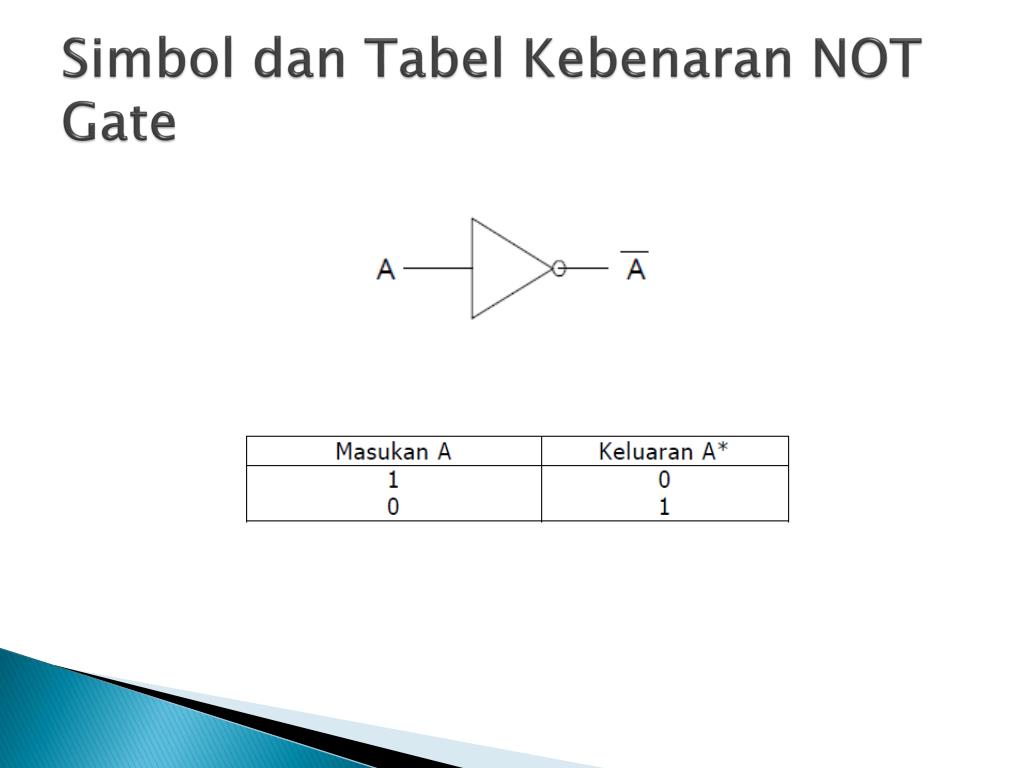

  11. Simbol dan Tabel Kebenaran NOT Gate

  12. Gerbang kombinasional • a) Gebang NOR • b) Gerbang NAND • c) Gerbang Ex-OR • d) Gerbang Ex-NOR (Eksklusif –NOR)

  13. GERBANG NOR

  14. GERBANG NAND

  15. GERBANG Ex-OR

  16. GERBANG Ex-NOR

  17. KESIMPULAN • Output dari gerbang OR akan selalu 1 apabila salah satu inputnya 1 • Output dari gerbang AND akan selalu 1 apabila kedua masukan 1 • Output gerbang NOT selalu berkebalikan dengan input • Output gerbang NOR akan 1 apabila kedua inputnya 0 • Output gerbang NAND akan satu apabila salah satu inputnya 0 • Output gerbang Ex-OR akan satu apabila inputnya beda • Output gerbang Ex-NOR akan satu apabila inputnya sama

  18. TUGAS • Ambilah IC TTL seri 7408 (AND), 7404 (NOT), dan 7432 (OR) masing-masing satu buah kemudian gambar penampangnya.

  19. TEST FORMATIF • Sebutkan 3 macam gerbang digital dasar! • Gambarkan simbol gerbang OR dan tabel kebenarannya! • Gambarkan simbol gerbang AND dan tabel kebenarannya! • Gambarkan simbol gerbang NOT dan tabel kebenarannya! • Gambarkan simbol gerbang NAND, NOR, Ex-OR dan Ex-NOR!
