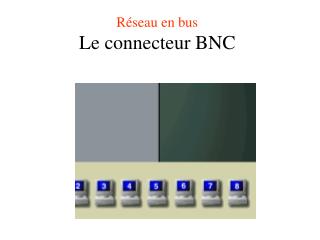

  1. Réseau en busLe connecteur BNC

  2. Un ordinateur envoie des informations sur le bus.Un seul ordinateur est le destinataire.Plusieurs ordinateurs ne peuvent pas envoyer des informations en même temps. Réseau en bus

  3. Les informations sont envoyées dans les deux sens, de façon à parcourir l’intégralité du câble d’une extrémité à l’autre. Si les informations n’ont pas trouvé leur destinataire, celle-ci « rebondissent » et reviennent dans l’autre sens pouvant provoquer des collisions. Réseau en bus

  4. Pour éviter le « rebond », il faut rajouter physiquement un « bouchon » qui va « absorber » le signal. Réseau en bus

  5. Si un poste est en panne, cela n’affecte pas le réseau Réseau en bus Par contre, le réseau peut être interrompu par une mauvaise connexion ou un câble défectueux.

  6. Chaque poste est relié au concentrateur (HUB) Réseau en étoile

  7. Les informations sont envoyées au HUB qui se charge de les renvoyer Réseau en étoile

  8. Une poste en panne ou éteint n’affecte pas le réseau Réseau en étoile

  9. Si le concentrateur est en panne, le réseau est paralysé. Réseau en étoile

  10. Pas de terminateurs Chaque poste régénère le signal Réseau en anneau

  11. En fait, on a toujours un hub L’anneau est « simulé » par le hub Réseau en anneau

  12. En fait, on a toujours un hub L’anneau est « simulé » par le hub Réseau en anneau

  13. La station qui veut émettre écoute si la voie est libre si non, elle attend si oui, elle émet ses informations et les autres stations ne donc plus émettre CSMA / CD (Collision Detection)

  14. La station qui veut émettre le signal aux autres. CSMA / CA (Collision Avoidance)

  15. A - La station prend le jeton pour émettre B - La station émettrice envoie les infos avec l ’adresse du destinataire C - Le destinataire après réception envoie un accusé D - La station émettrice remet le jeton Le jeton
