Struttura del computer

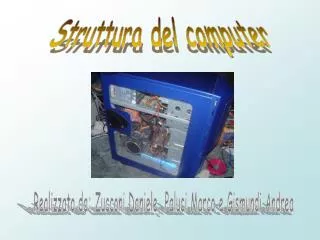

1. Struttura del computer Realizzato da: Zucconi Daniele, Paluci Marco e Gismundi Andrea

2. Pc Scheda madre Dispositivi input Dispositivi ouput

3. Connettore Scsi:attacchiper la connessione di periferiche scasi come hd sata; sfruttano il sistema raid Slot PCI: Spazi in cui inserire schede di espansione Dim per laRam:In questispazi possono essere inseriti blocchi aggiuntivi di RAM Socket CPU:Spazio in cui inserire il microprocessore Connettori IDE Componenti scheda madre Northbridge Dispositivo che serve afar comunicare tra loro scheda grafica, cpu e schede pci Bios: Software della scheda madre che serve a far interagire hardware e software e a configurare i componenti in avvio Connettore floppy disk: Qui viene inserito il cavo che va al floppy disk Connettore alimentazione: Qui viene inserito il cavo che alimenta la scheda madre Slot AGP: Spazio apposito in cui inserire la scheda video

4. Uscite posteriori scheda madre

5. Il case • Gran parte dei componenti del computer ad esclusione di quelli esterni come lo schermo, stampante ecc. sono contenuti all’interno del case • Tutti i case sono dotati di un’alimentatore, necessario per il funzionamento dell’intero pc Vista dell’esterno di un case Vista dell’interno di un case

6. L’alimentatore Aria calda esplulsa • L’alimentatore si occupa di fornire corrente a tutti gli elementi del pc • Come evidenziato dalla figura ha una ventilazione forzata e un certo numero di cavi e connettori i quali vanno a tutti i componti del computer

7. Interno dell’alimentatore • La caratteristica fondamentale di un alimentatore è quella di trasformare la tensione alternata di rete nella tensione continua necessaria per il corretto funzionamento del computer. Condensatori

8. Gran parte dei collegamenti interni di un pc avviene tramite l’uso di appositi cavi definiti molex i quali si snodano dall’alimentatore e vanno inseriti in appositi spazi di ogni componente che ne necessita. Collegamenti interni di un computer

9. I connettori IDE • I connettori ide sono dei cavi indispensabili per il collegamento tra la scheda madre, hard disk e lettori cd/dvd • Questi cavi vanno inseriti in degli appositi spazi sulla scheda madre come risulta evidente dalla figura

10. Microprocessore Chip di circuiti integrati che controlla il processo di elaborazione in un computer. Si tratta del componente più importante presente sulla scheda madre, è ovvio quindi che le sue caratteristiche, influenzano pesantemente le prestazioni di un pc

11. Andamento vendite di processori nei primi 8 mesi del 2004 gennaio febbraio marzo aprile maggio giugno luglio agosto Amd Intel Altri

12. Memorie Memorie di massa Memoria di sistema • Ram • Rom • Hardisk • Cd - dvd

13. Hard disk pronto per l’utilizzo Hard disk E’ un dispositivo di memoria di massa. Viene utilizzato per memorizzare in modo permanente dati e programmi, che rimangono memorizzati anche dopo lo spegnimento del pc Interno di un hard disk

14. Nuovi hard disk serial ata Da poco sul mercato si sta affermando un nuovo tipo di hard disk, i serial ata

15. Perché comprare un serial ata • Sono sicuramente più veloci dei normali hard disk • Il collegamento è molto più semplice • Sulle moderne schede madri se ne possono collegare anche più di 2

16. In alcuni casi le prestazioni risultano incrementate di circa il 15% Un ulteriore vantaggio è costituito dal fatto che non è necessario impostare questi hard disk come master o slave

17. I collegamenti sono resi molto più semplici dal fatto che non bisogna ricorrere ai connettori IDE Collegamento hard disk ATA Collegamento hard disk SATA

18. Cd rom e dvd Questi supporti magnetici hanno una capacità di memorizzazione elevata, molto maggiore dei semplici floppy disk; vista la dimensione dei programmi oggi usati, cd e dvd sono diventati il supporto standard per il trasporto delle informazioni

19. Ram (Random Access Memory) Memoria di lettura/scrittura ad accesso casuale. Si distingue in ram statica e ram dinamica. Sono memorie di tipo elettronico, quindi sono nettamente più veloci dei dispositivi di massa.

20. I vari tipi di ram Oggi esistono principalmente tre tipi di Ram: SDRAM:Ram di vecchia generazione basate su un circuito detto flip flop, che prevede due stati di funzionamento, ai quali vengono fatti corrispondere i due valori logici 0 e 1. DDR: Le RAM dinamiche (DRAM) sono circuiti integrati che immagazzinano le informazioni caricando o scaricando le capacità parassite di particolari transistor. DDR2: E’ una memoria ddr potenziata con dual channel e velocità superiore

21. Memoria a semiconduttore che contiene istruzioni o dati che possono essere letti ma non modificati. Nell‘uso comune, il termine ROM indica spesso qualsiasi memoria a sola lettura. ROM (Read-Only Memory)

23. Scheda video • Componente elettronico necessario per generare un segnale video, che viene inviato al display tramite un cavo. • Determina il numero di colori che possono essere visualizzati, la risoluzione e la sequenza di scansione del pennello elettronico sul tubo catodico del monitor.

24. Scheda audio • E’ una scheda normalmente PCI che converte i segnali audio in forma digitale e byte in segnali audio; • In seguito alla diffusione dei prodotti multimediali, sulle motherboard recenti la scheda audio è normalmente integrata

25. Scheda di rete • Queste schede sono utilizzate per il collegamento tra di loro di due o più pc in modo che possano scambiarsi in modo che si scambianoi informazioni • I pc possono essere connessi utilizzando diversi supporti fisici(cavi coassiali, doppini telefonici, ecc)

26. Nelle diapositive successive saranno trattati i seguenti componenti: Periferiche di input • Mouse e Tastiera • Scanner • Lettori cd/dvd

27. Mouse e tastiera • L a tastiera permettere di interaggire con la macchina mediante la pressione o combinazione di tasti • Il mouse è un dispositivo di puntamento standard che permette una facile interazione con il computer

28. Scanner • Permette di digitalizzare le immagini statiche (fotografie e testi): scompone le immagini in pixel e memorizza in un file tutte le informazioni di ciasucn pixel • Generalmente si collega al computer tramite usb

29. Lettori cd/dvd Torna a introduzione periferiche di input Questi componenti hardware sono dispositivi presenti ormai in tutti i pc.Permettono la lettura di cd, dvd e dei normali cd audio sia informato wawe che mp3.

30. Periferiche di output Nelle diapositive successive saranno trattati i seguenti componenti: • Monitor • Masterizzatori • Speaker • Stampante

31. Monitor Dispositivo standard di output per la visualizzazione delle informazioni; si dividono in due categorie, quelli a tubo a raggi catodici (CRT), e quelli a cristalli liquidi (LCD) Ecco un esempio di monitor LCD: Vantaggi: Occupa meno spazio di un normale schermo e esteticamente fa una migliore impressione di uno schermo CRT Vantaggi: In alcuni casi la risoluzione è migliore; il costo è nettamente inferiore rispetto a uno schermo LCD Ecco un esempio di monitor CRT:

32. Speaker Si tratta di periferiche elettromeccaniche che producono un segnale sonoro udibile a partire da correnti elettriche variabili. Esistono diversi tipi di altoparlanti, ma i più diffusi sono quelli elettrodinamici, costituiti da una bobina leggerissima, montata all'interno del campo magnetico generato da un elettromagnete.

33. Dispositivi che permettono la scrittura e/o riscrittura di informarmazioni su cd e dvd. Al giorno d’oggi questi dispositivi hanno raggiunto un’elevata velocità di scrittura. Torna a inroduzione periferiche di output Masterizzatori

34. Stampanti Dispositivo di output che permette di effettuare la stampa di diversi tipi di documenti. Abbiamo stampanti in bianco e nero o a colori, stampanti a getto d’inchiostro e laser.

35. Stampanti A getto d’inchiostro Laser

36. Stampante a getto d’inchiostro Nelle stampanti a getto di inchiostro, la testina proietta microscopiche goccioline di inchiostro sul foglio. Il sistema garantisce una risoluzione migliore rispetto alle stampanti a impatto;

37. Stampante laser La stampante laser sfrutta un procedimento analogo a quello elettrofotografico delle fotocopiatrici. Un fascio laser riproduce su un tamburo fotosensibile la pagina da stampare, creando su di esso una distribuzione di cariche elettrostatiche che attirano le particelle di inchiostro. Torna a diapositiva iniziale
