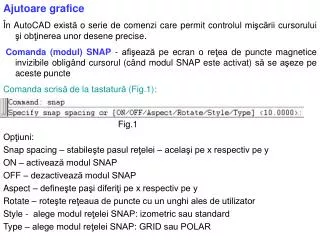

  1. Ajutoaregrafice În AutoCADexistă o serie de comenzi care permit controlul mişcării cursorului şi obţinerea unor desene precise. Comanda (modul) SNAP - afişează pe ecran o reţea de puncte magnetice invizibile obligând cursorul (când modul SNAP este activat) să se aşeze pe aceste puncte Comanda scrisă de la tastatură (Fig.1): Fig.1 Opţiuni: Snap spacing – stabileşte pasul reţelei – acelaşi pe x respectiv pe y ON – activează modul SNAP OFF – dezactivează modul SNAP Aspect – defineşte paşi diferiţi pe x respectiv pe y Rotate – roteşte reţeaua de puncte cu un unghi ales de utilizator Style - alege modul reţelei SNAP: izometric sau standard Type – alege modul reţelei SNAP: GRID sau POLAR

  2. Alegerea opţiunilor comenzii prin intermediul casetei de dialog Drafting Settings Butonul SNAP din linia de stare (Fig.2) Settings  Caseta de dialog Drafting Settings (Fig.4) Meniul derulant Tools (Fig.3) Drafting Settings  Caseta de dialog Drafting Settings (Fig.4) Fig.2 Fig.4 Fig.3

  3. OBSERVAŢII: • modul SNAP nu afectează introducerea coordonatelor de la tastatură • Activarea / dezactivarea modului SNAP se poate face prin apăsarea tastei F9 • Comanda (modul) GRID - afişează pe ecran o reţea de puncte vizibile • Comanda scrisă de la tastatură (Fig.5): • Opţiunile comenzii: • Grid spacing- stabileşte pasul reţelei grid acelaşi pe x şi pe y • ON – activează reţeaua GRID • OFF – dezactivează reţeaua GRID • Snap – aliniază reţeaua GRID la reţeaua SNAP • Aspect – permite alegerea de paşi diferiţi pe x respectiv pe y Fig.6 Fig.5

  4. Alegerea opţiunilor comenzii prin intermediul casetei de dialog Drafting Settings (Fig.6) • Observaţii: • activarea / dezactivarea modului GRID se poate face şi prin apăsarea tastei funcţionale F7 • reţeaua GRID este afişată pe ecran în limitele alese prin intermediul comenzii LIMITS • reţeaua GRID nu face parte din desen • dacă pasul reţelei este prea mic aceasta nu este afişată pe ecran • Comanda (modul) ORTHO – obligă deplasarea cursorului pe direcţii ortogonale (pe orizontală şi pe verticală) relativ la UCS-ul curent şi la modul GRID • Comanda poate fi scrisă la tastatură (Fig.7), sau poate fi activată / dezactivată cu ajutorul tastei funcţionale F8 sau prin apăsarea butonului ORTHO din linia de stare Fig.7

  5. Modul POLAR (caracteristica Polar Tracking) Caracteristica Polar Tracking funcţionează în acelaşi mod ca şi modul ORTHO, dar, oferă posibilitatea cursorului să se deplaseze de-a lungul unor unghiuri de aliniere polară predefinite. Pasul de incrementare pentru alinierea polară poate fi setat la orice unghi. Această caracteristica se utilizează prin intermediul casete de dialog Drafting Settings eticheta Ploar Tracking (Fig.9) Caseta cu eticheta Polar Tracking se deschide prin activarea butonului POLAR (clic dreapta) Settings (Fig.8) Fig.8 Fig.9

  6. În secţiunea Polar Angle Settings se poate selecta un unghi dintr-o listă derulantă. Prin selectarea opţiunii Additional Angles şi efectuând clic pe butonul New, programul permite introducerea în listă a unor unghiuri adiţionale alese de utilizator. Se pot configura până la 10 unghiuri. Unghiurile se pot anula cu butonul Delete. Secţiunea Polar Angle Measurement stabileşte dacă unghiurile de aliniere polară sunt măsurate în mod absolut sau relativ la ultimul segment. Secţiunea Object Snap Tracking Settings permite stabilirea unei urmăriri ortogonale sau conform setărilor polare afişate în secţiunea Polar angle settings. COMENZI DE DESENARE Comanda CIRCLE – desenează un cerc pe ecran în şase moduri conform opţiunilor comenzii. Comanda poatefi scrisă la promptul Command (circle sau prescurtat c) Fig.10, poate fi aleasă din meniul derulant Draw (Fig.11)sau din bara mobilă cu instrumente Draw (Fig.12). Exemple cf. Fig.13.

  7. Fig.10 Fig.11 Opţiunile comenzii circle Fig.12

  8. Fig.13

  9. Comanda ARC – desenează pe ecran arce de cerc în 11 moduri diferite conform opţiunilor comenzii. Comanda poate fi aleasă din meniul derulant Draw (Fig.14), din bara mobilă cu instrumente Draw (Fig.15) sau poate fi scrisă la tastatură: arc sau a (Fig.16) Arc Fig.15 Opţiunile comenzii arc Fig.14 Fig.16

  10. Fig.17 Exemple de realizare a arcelor de cerc

  11. Moduri OSNAP – Object Snap • Set de instrumente ce permit introducerea cu exactitate a punctelor în desen cu referire la entităţi existente deja pe ecran. • Utilizare: • În mod transparent (când sunt alese din bara mobilă cu instrumente OSNAP –Fig. 18, din meniul cursor –Fig.19, sau de la tastatură – Fig.20) • În mod permanent (când sunt alese din caseta de dialog Drafting Settings, eticheta Object Snap – Fig. 21) • Observaţie: meniul cursor se activează prin apăsarea simultană a tastei Shift şi butonul din dreapta al mouse-ului. Tracking End Intersection Extension Quadrant Perpendicular Insert Nearest From Midpoint Apparent Intersection Center Tangent Parallel Node None Fig,18

  12. Fig.20 Fig.19 Fig.21

  13. ENDpoint– alege punctul de sfârşit al unei entităţi (deschise) • MIDpoint – alege mijlocul unei entităţi (deschise) • INTersection – alege punctul de intersecţie a două entităţi • APParent intersection – alege punctul în care două entităţi se intersectează prin prelungire • EXTension – fixează puncte la intersecţia aparentă a două obiecte, care în spaţiul tridimensional se pot intersecta în mod real sau nu. În 2D acest mod osnap alege punctul în care se intersectează proiecţiile a două segmente de dreaptă • CENter – alege centrul unui cerc sau al unui arc de cerc • QUAdrant – localizează punctele de pe un cerc situate la 0, 90, 180  şi 270  • TANgent – localizează punctul de tangenţă al unei drepte la un cerc sau arc de cerc • PERpendicular – localizează un punct situat la intersecţia dintre un obiect şi perpendiculara dusă pe acesta • PARallel – permite selectarea unui unghi, generând o linie de construcţie punctată temporară paralelă cu o linie existentă

  14. -NODE – localizează un obiect punct • -INSert – localizează punctul de inserare a obiectelor de tip text sau a blocurilor şi referinţelor externe • -NEArest – localizează un punct de pe o entitate cel mai apropiat de ţinta de selecţie • -NONE – dezactivează modurile osnap • -FROm – stabileşte un punct de referinţă temporar ca bază pentru specificarea altor puncte • -Mid Between 2 Points – alege un punct situat la mijlocul distanţei dintre două puncte • Temporary track point – stabileşte un punct de referinţă temporar şi afişează căi de urmărire polară de-a lungul cărora pot fi definite puncte

  15. Observaţie Din caseta de dialog Options, eticheta Drafting se pot configura diferite aspecte ale modurilor osnap şi căilor de urmărire polară

  16. AutoSnap Settings- controlează afişările modurilor OSNAP -Marker – afişează simbolul corespunzător modului OSNAP -Magnet – cursorul este atras de modul OSNAP -Display AutoSnap Tooltip –este afişată şi eticheta modului OSNAP -Display AutoSnap aperture box- simbolul modului osnap este încadrat într-o casetă (mărimea casetei – aperture size) -Culoarea şi mărimea marcatorului -modurile OSNAP pot sau nu să ignore obiectul haşură AutoTrack Settings – controlează setările referitoare la urmărirea polară -Display polar tracking vector- afişează vectorul de urmărire polară -Display full-screen tracking vector-afişează vectorul pe tot ecranul (linie infinită) -Display Auto Track tooltip- controlează afişarea etichetei (coordonate) Alignment Point Acquisition - calea de urmărire polară este afişată automat sau numai dacă este apăsată tasta Shift

  17. VIZUALIZAREA DESENELOR Gestiunea ecranului grafic AutoCAD conţine o serie de comenzi care: regenerează ecranul, permit vizualizarea unor părţi din ecran, translatează ecranul Comenzile se pot scrie la tastatură sau se pot alege din meniul derulant VIEW Comanda REDRAW: redesenează ecranul în viewport-ul curent şi curăţă ecranul de blipsuri (în cazul când BLIPMODE este ON) Comanda REGEN: regenerarea şi afişarea corectă a desenului prin recalcularea coordonatelor tuturor obiectelor din viewport-ul curent Comanda REGENALL: regenerează desenul în toate viewport-urile simultan O imagine regenerată este mai corectă (rezoluţia este mai bună), dar orice regenerare este consumatoare de timp.

  18. Comanda VIEWRES – controlează rezoluţia cercurilor, arcelor de cerc, elipselor Comanda se alege de la tastatură: Mărirea rezoluţiei de reprezentare a cercurilor se poate face şi din caseta de dialog Options, eticheta Display  Display resolution Arc and circle smoothness Obs: - oricât de mică ar fi valoarea introdusă pentru procentul rezoluţiei, AutoCAD nu va genera un cerc cu mai puţin de opt laturi - Oricât de mare ar fi valoarea introdusă pentru procentul rezoluţiei, AutoCAD nu va genera mai multe segmente decât consideră optim pentru mărirea rezoluţiei fără regenerare

  19. Mărirea, micşorarea, translatarea ecranului Comanda ZOOM – acţionează ca o lentilă cu focar reglabil, permiţând măriri sau micşorări ale obiectelor. Comanda păstrează precizia şi dimensiunile reale ale obiectelor reprezentate - Comanda se poate alege de la linia de comandă Meniul derulant ViewZoom sau Bare mobile cu instrumente Realtime Previous Window Scale Object Out Extents Dynamic Center In All

  20. Opţiuni: • - All – permite vizualizarea întregului desen (şi a porţiunilor din desen care au fost realizate în afara limitelor alese prin comanda LIMITS) • Center – permite vizualizarea unei părţi din desen prin indicarea unui punct ce se va muta în centrul ecranului şi a înălţimii ecranului • Dynamic – permite vizualizarea dinamică a unor părţi din desen prin deplasarea unui dreptunghi în aria de desenare, care poate fi mărit / micşorat în spaţiul de lucru • Extents – extinde desenul pe tot ecranul • Previous – permite revenirea la un zoom anterior • Scale – permite vizualizarea desenului la o anumită scară aleasă de utilizator. Dacă se introduce un număr, desenul iniţial va fi afişat mărit de acel număr de ori, dacă numărul introdus este urmat de x, desenul curent va fi afişat mărit de acel număr de ori iar dacă numărul este urmat de xp referirea se face la unităţile din spaţiul hârtie. • Window – permite vizualizarea unei părţi din desen prin indicarea colţurilor unei ferestre • Object – permite alegerea unei entităţi care va fi afişată pe tot ecranul • Real time – permite mărirea / micşorarea imaginii în timp real, prin deplasarea mouse-ului • In – are ca efect mărirea imaginii • Out – are ca efect micşorarea imaginii

  21. Comanda PAN – permite translatarea imaginii în timp real prin deplasarea mouse-ului Comanda Aerial View – comanda afişează o vedere a desenului într-o fereastră separată în colţul din dreapta jos a ecranului, în care se pot efectua rapid operaţii de mărire / micşorare / translatare Comanda VIEW – comanda permite salvarea unor porţiuni din desen sub anumite nume în vederea restaurării rapide şi folosirii lor ulterioare Această comandă poate fi scrisă la tastatură sau aleasă din meniul derulant ViewNamed View. Comanda deschide caseta de dialog de mai jos unde pot fi introduse opţiunile dorite

  22. Comanda scrisă la tastatură cu semnul – în faţă permite alegerea opţiunilor prin dialog la linia de comandă • Opţiuni: • ? – listează vederile salvate anterior • Delete – anulează o vedere indicând numele acesteia • Restore – restaurează o vedere salvată anterior • Save – salvează vederea curentă cu un nume ales de utilizator • Window – salvează o vedere cu un anumit nume prin indicarea colţurilor unei ferestre
