1. M.E.D.A.L. IUP-MIAGE 1ère année Module d’Enseignement à Distance pour l’Architecture Logicielle Les modèles de traitement de Merise (3) Diapositive n° 1 IUP MIAGE - Université de NANTES AlainVAILLY

2. AVERTISSEMENT L’usage de ce document, sous quelque forme que ce soit (électronique, papier…), à titre personnel ou devant des étudiants, est autorisé et libre de droits, à la condition expresse qu’il soit conservé dans l’état (et notamment qu’il comporte la page de garde et cet avertissement). Tout autre usage, notamment commercial, toute diffusion via un serveur informatique, une liste de diffusion… est soumis à l’accord PRÉALABLE de son auteur. Ce document constitue un TOUT. Toute coupe, toute modification non autorisée par son auteur sera assimilée à une atteinte aux droits de l’auteur et poursuivie comme telle devant les tribunaux. Diapositive n° 2 IUP MIAGE - Université de NANTES AlainVAILLY

3. Cours magistral M.E.D.A.L. Evaluation Références Contexte Exercices MEDAL Corrigés des exercices Etudes de cas Auto-évaluation Diapositive n° 3 IUP MIAGE - Université de NANTES AlainVAILLY

4. informations M.E.D.A.L. fonctions PLAN comportements 1) Introduction 2) Les différents modèles Cours magistral 3) Modèle Conceptuel des Traitements 4) Modèle Organisationnel des Traitements - le modèle E-A-P 5) Conclusion - le modèle relationnel - les réseaux de PETRI - les modèles de traitement de Merise Diapositive n° 4 IUP MIAGE - Université de NANTES AlainVAILLY

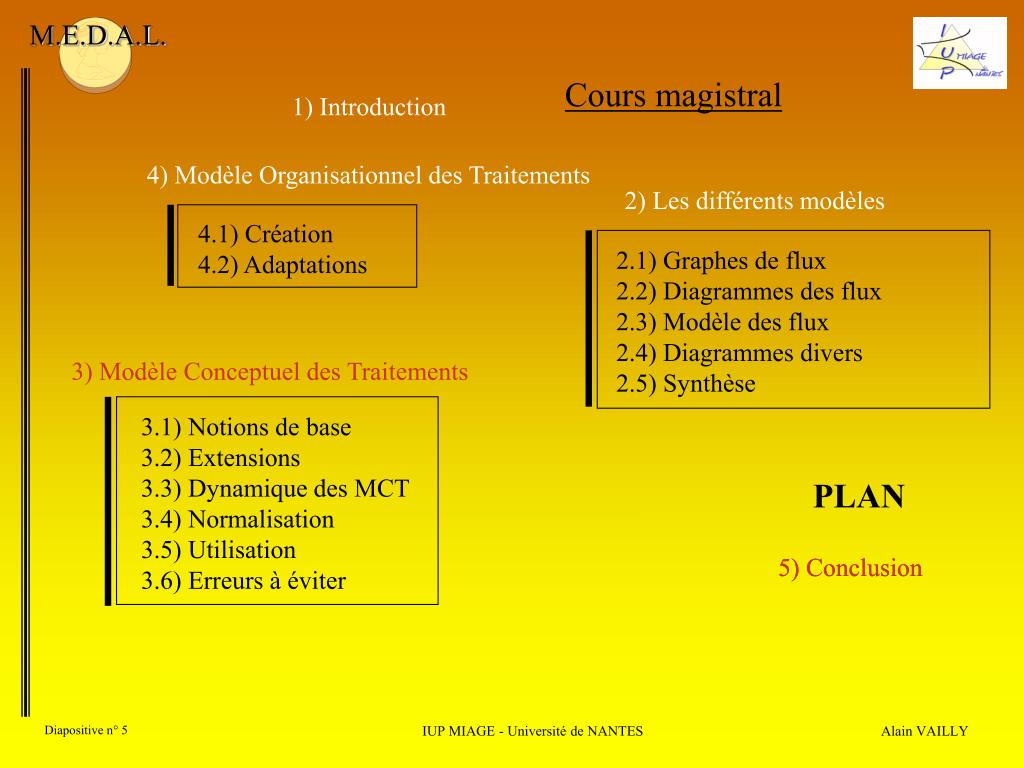

5. 4.1) Création 4.2) Adaptations 2.1) Graphes de flux 2.2) Diagrammes des flux 2.3) Modèle des flux 2.4) Diagrammes divers 2.5) Synthèse 3.1) Notions de base 3.2) Extensions 3.3) Dynamique des MCT 3.4) Normalisation 3.5) Utilisation 3.6) Erreurs à éviter Cours magistral 1) Introduction M.E.D.A.L. 4) Modèle Organisationnel des Traitements 2) Les différents modèles 3) Modèle Conceptuel des Traitements PLAN 5) Conclusion 5) Conclusion Diapositive n° 5 IUP MIAGE - Université de NANTES AlainVAILLY

6. 0) Rappels M.E.D.A.L. non normalisés, hélas ! • La méthode Merise comporte deux « volets », un premier concernant la structuration des données et un second abordant la description des traitements. Il s’agit ici du second. • « modèles » anciens, • assez peu utilisés… quoique utiles ! • description des fonctions d’un système - un grand flou sur les notations, - une certaine cacophonie dans les appellations. Diapositive n° 6 IUP MIAGE - Université de NANTES AlainVAILLY

7. 4) Modèle Organisationnel des Traitements M.E.D.A.L. Le modèle conceptuel des traitements permet de structurer les opérations sur le seul critère de l’enchaînement logique. Une opération sera exécutée après une autre si elle a besoin, pour « fonctionner », des résultats de l’autre. Cette architecture abstraite, théorique, doit, pour pouvoir être mise en place, prendre en compte trois nouveaux concepts, le lieu, le moment et la nature des opérations. MOT = MCT + lieu + moment + nature Diapositive n° 7 IUP MIAGE - Université de NANTES AlainVAILLY

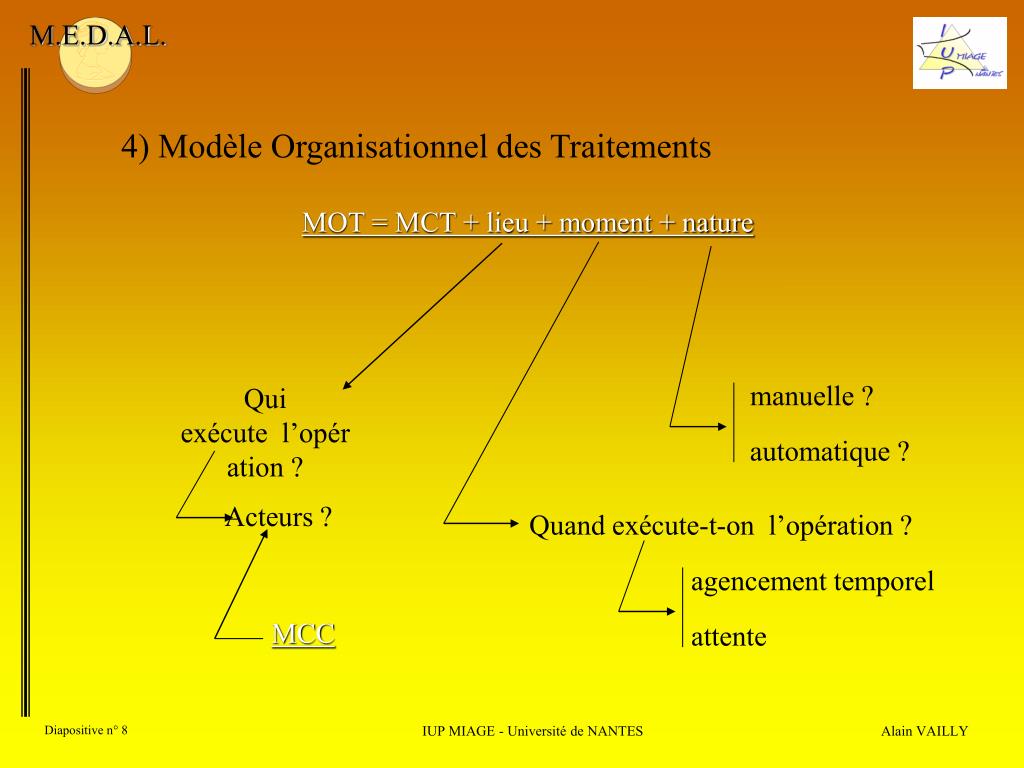

8. 4) Modèle Organisationnel des Traitements M.E.D.A.L. MOT = MCT + lieu + moment + nature manuelle ? Qui exécute  l’opération ? automatique ? Acteurs ? Quand exécute-t-on  l’opération ? agencement temporel MCC attente Diapositive n° 8 IUP MIAGE - Université de NANTES AlainVAILLY

9. 4) Modèle Organisationnel des Traitements M.E.D.A.L. MOT MOT MCT AVANT APRES La courbe du soleil, de l’existant (physique) à la solution future, en passant par le zénith (la vision théorique, abstraite, de l’architecture logicielle). Diapositive n° 9 IUP MIAGE - Université de NANTES AlainVAILLY

10. 4) Modèle Organisationnel des Traitements M.E.D.A.L. MCT Solution théorique « nouvelle » Solution théorique « ancienne » MCT MOT MOT Solution « pratique » pour l’organisation O1 Solution « pratique » pour l’organisation O2 Diapositive n° 10 IUP MIAGE - Université de NANTES AlainVAILLY

11. 4) Modèle Organisationnel des Traitements 4.1) Création M.E.D.A.L. Le point de départ du processus de passage d’un MCT à un MOT, c’est : - un modèle conceptuel de communications, - un modèle conceptuel des traitements. Diapositive n° 11 IUP MIAGE - Université de NANTES AlainVAILLY

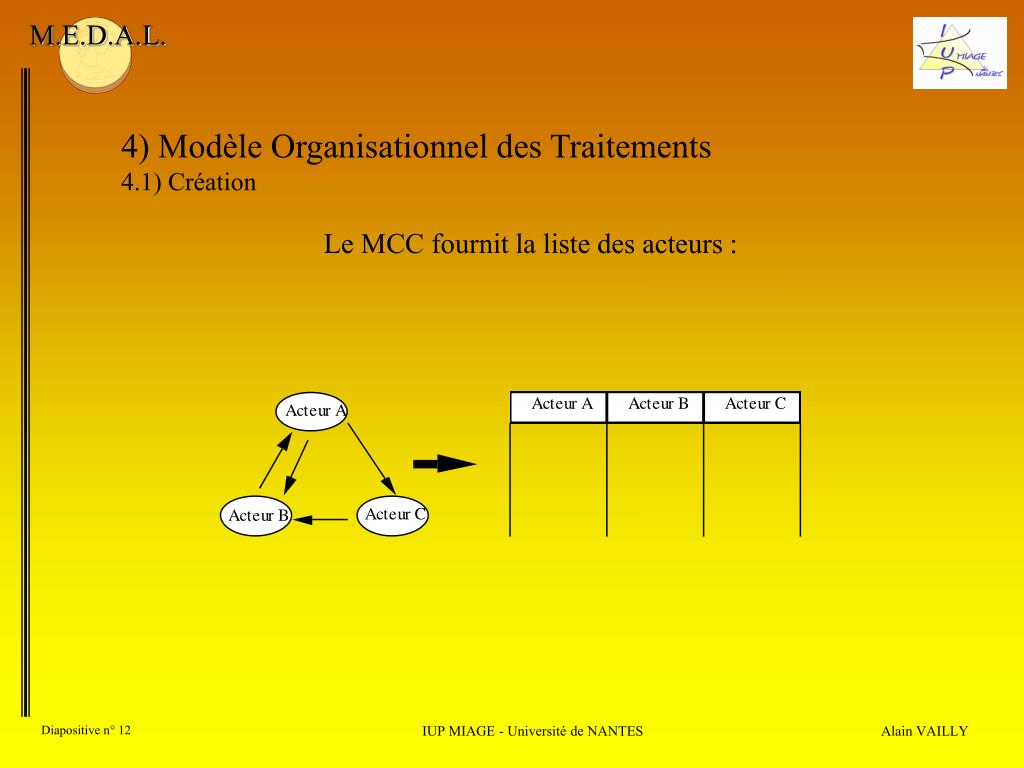

12. 4) Modèle Organisationnel des Traitements 4.1) Création M.E.D.A.L. Le MCC fournit la liste des acteurs : Diapositive n° 12 IUP MIAGE - Université de NANTES AlainVAILLY

13. 4) Modèle Organisationnel des Traitements 4.1) Création M.E.D.A.L. Le MCT est ensuite importé dans cette structure : Diapositive n° 13 IUP MIAGE - Université de NANTES AlainVAILLY

14. 4) Modèle Organisationnel des Traitements 4.1) Création M.E.D.A.L. puis ré-agencé pour tenir compte de l’organisation : Diapositive n° 14 IUP MIAGE - Université de NANTES AlainVAILLY

15. 4) Modèle Organisationnel des Traitements 4.1) Création M.E.D.A.L. Ce travail n’est pas toujours aussi simple. Il peut y avoir répartition d’une opération conceptuelle entre plusieurs acteurs. Dans ce cas, les deux graphes (le MCT et le MOT) n’auront pas le même nombre de sommets. Diapositive n° 15 IUP MIAGE - Université de NANTES AlainVAILLY

16. 4) Modèle Organisationnel des Traitements 4.2) Adaptation M.E.D.A.L. L’architecture conceptuelle, même adaptée à la structure organisationnelle, ne prend pas en compte la planification du travail. Il y a donc une première adaptation. Diapositive n° 16 IUP MIAGE - Université de NANTES AlainVAILLY

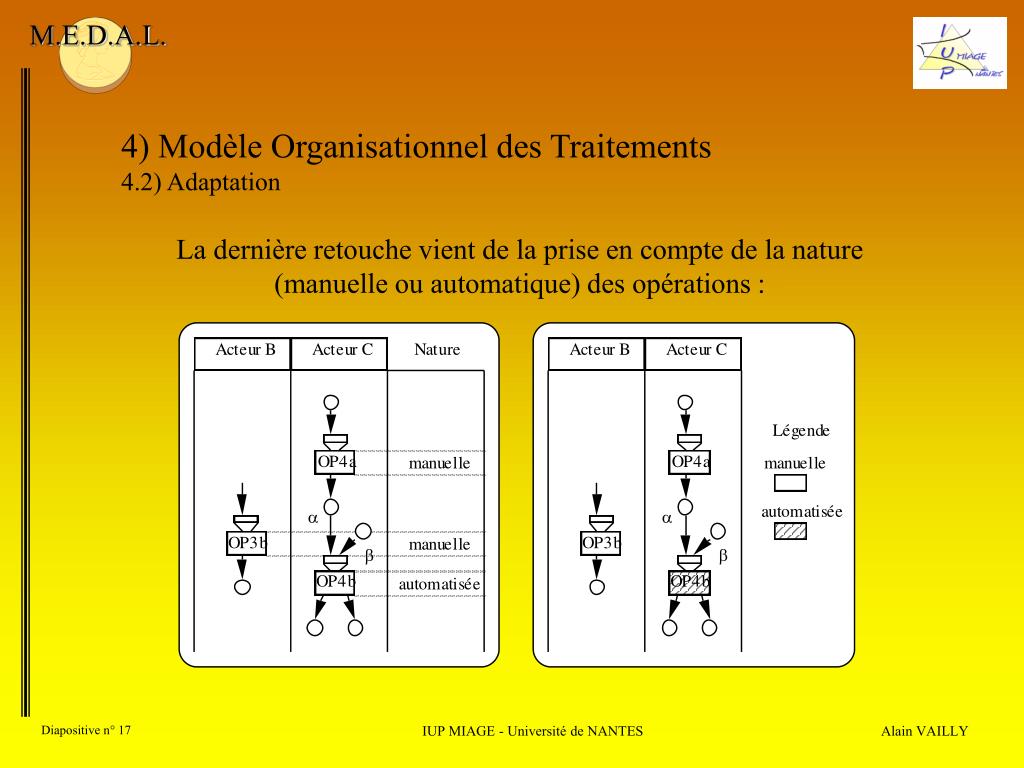

17. 4) Modèle Organisationnel des Traitements 4.2) Adaptation M.E.D.A.L. La dernière retouche vient de la prise en compte de la nature (manuelle ou automatique) des opérations : Diapositive n° 17 IUP MIAGE - Université de NANTES AlainVAILLY

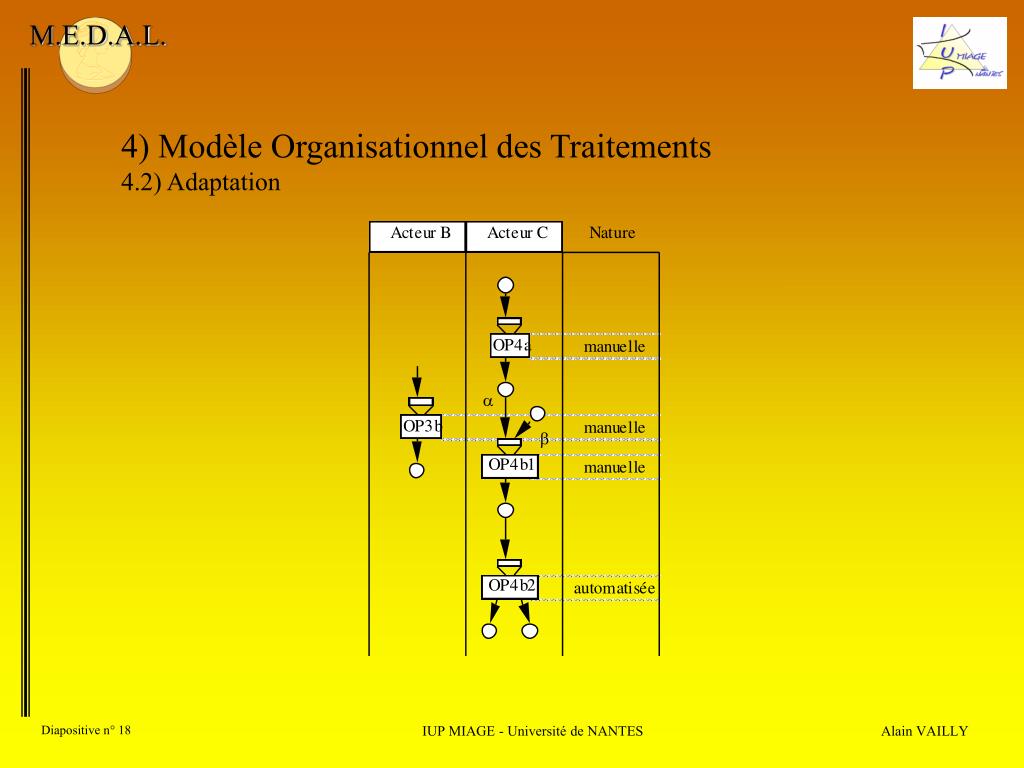

18. 4) Modèle Organisationnel des Traitements 4.2) Adaptation M.E.D.A.L. Diapositive n° 18 IUP MIAGE - Université de NANTES AlainVAILLY

19. 4) MOT 4.2) Adaptation M.E.D.A.L. Le résultat final de l’adaptation est donc : Diapositive n° 19 IUP MIAGE - Université de NANTES AlainVAILLY

20. 5) Conclusion M.E.D.A.L. - modèle de représentation de l’architecture fonctionnelle, - réseau de PETRI coloré, - plus souvent une esquisse qu’une modélisation achevée, - plus souvent un MOT qu’un MCT, - la principale source d’erreurs dans les dossiers. et pourtant utile... Diapositive n° 20 IUP MIAGE - Université de NANTES AlainVAILLY

21. Bibliographie (sommaire) M.E.D.A.L. la référence :-) • P. ANDRE, A. VAILLY, « Conception des systèmes d’information ; • Panorama des méthodes et des techniques », Editions Ellipses, janvier 2001, • ISBN 2-7298-0479-X • H. TARDIEU, A. ROCHFELD et R. COLETTI, « La méthode Merise, tome 1 : principes et outils », Editions d’Organisation, 1991, ISBN 2-7081-1106-X Pour compléter la formation ... Diapositive n° 21 IUP MIAGE - Université de NANTES AlainVAILLY

22. M.E.D.A.L. Fin Diapositive n° 22 IUP MIAGE - Université de NANTES AlainVAILLY
