1. Courant alternatif

1. Courant alternatif. Une tension alternative de la forme est appliquée aux bornes d’une résistance de 1k W. Pour V 0 =2V et une fréquence de 1 kHz, calculez la pulsation la période la tension pointe-à-pointe la tension moyenne

kailey
Download Presentation

1. Courant alternatif

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

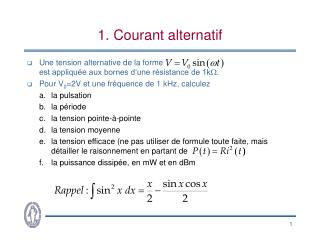

  1. 1. Courant alternatif • Une tension alternative de la formeest appliquée aux bornes d’une résistance de 1kW. • Pour V0=2V et une fréquence de 1 kHz, calculez • la pulsation • la période • la tension pointe-à-pointe • la tension moyenne • la tension efficace (ne pas utiliser de formule toute faite, mais détailler le raisonnement en partant de ) • la puissance dissipée, en mW et en dBm

  2. 2. Courant alternatif • Une ampoule électrique de 60 W est alimentée en courant alternatif sinusoïdal (220 V efficaces) • Quelle sera la puissance dissipée si l’on intercale une diode en série avec l’ampoule ? • Quelle sera la tension efficace moyenne ? • Rappel • La diode sert à couper la moitié négative de la sinusoïde, ce qui fournira un signal du type:

  3. 3. Courant alternatif • On mesure un signal carré asymétrique de la forme suivante • Quelle valeur affichera • un voltmètre bon marché qui donne la tension moyenne ? • un voltmètre true RMS qui donne la tension efficace vraie ? pour un rapport cyclique (= rapport a/T) de 1/2 ? a 5 V 0 V t T

  4. 4. Décibels • Un signal de 0 dBm est appliqué à l’entrée d’un câble de 5 km. Si l’atténuation du câble est de 10 dB/km, et que le signal passe par 3 amplificateurs ayant chacun un gain en tension de 10, quelle sera la puissance de sortie en dBm ?

  5. 5. Diagrammes de Fresnel • Considérons 2 courants alternatifs d’équation • La somme de ces 2 courants a naturellement la forme • Par la méthode des diagrammes de Fresnel, calculez la valeur de • Isomme • j

  6. 6. Diagrammes de Fresnel • Le courant triphasé distribué en Belgique consiste en 3 tensions sinusoïdales, ayant chacune une amplitude d’environ 311 V par rapport à la masse. • La tension sur chaque fil est déphasée de 120° par rapport aux 2 autres, soit: • Si l’on connecte un appareil entre V1 et la masse, la tension efficace est donc bien de (idem pour V2 et pour V3) • Si par contre on connecte un appareil entre deux phases, il verra une tension égale à la différence V1-V2. Pouvez-vous calculer cette différence par la méthode des diagrammes de Fresnel, et en déduire • l’amplitude • la tension efficace

  7. 7. Condensateurs et Selfs • Calculez, pour une fréquence de 1 kHz l’impédance • d’un condensateur de 1 µF • d’une self de 2 mH • Idem pour une fréquence de 1 MHz • d’un condensateur de 1 µF • d’une self de 2 mH • L’unité de self-induction est le ;-) • Hector • Henry • Haricot • Hohm

  8. 8. Appareil d’éclairage • La lampe à décharge ci-contre est prévue pour fonctionner à une tension de 100V, avec un courant de 4A. • Quelle doit être la valeur du ballast (L1) pour assurer un fonctionnement correct du circuit en 230 V ? • Tracez le diagramme de Fresnel des tensions, et déduisez le cos(j) • Calculez le condensateur à placer en parallèle pour compenser totalement l’effet inductif de L1

  9. 9. Filtres R-C • Pour une application de téléphonie, on désire limiter le signal à la bande [0…4000 Hz]. • Concevez un filtre passe-bas dont la fréquence de coupure correspond au maximum de cette bande (prenez R=1 kW) et faites-en le schéma. • quelle doit être la valeur de C ? • quelle est l’impédance d’entrée du circuit à 1 kHz ? • quel est le gain en dB à 1 kHz ? • quel est le déphasage à 1 kHz ? • pouvez-vous transformer ce déphasage en temps, et indiquer si le signal de sortie est en avance ou en retard sur le signal d’entrée ?

  10. 10. Filtres R-L • On sait que le gain d’un filtre R-L passe-haut est donné par • Pour les petites valeurs de w (basses fréquences), • Pouvez-vous dans ce cas • donner une expression simplifiée du gain (formule approchée) ? • donner la pente du gain du côté des basses fréquences en dB par octave (c-à-d de combien de dB augmente G quand on double w) ?Inspirez-vous pour ce faire de la figure 2-20 et des explications données pour le filtre C-R: la situation est similaire.

  11. Solutions (1) • Courant alternatif • 6283 rad/s • 1 ms • 4 V • 0 V • 1,41 V • 2 mW ou 3 dBm • Courant alternatif • 30 W • 155,56 V • Courant alternatif • 2,5 V • 3,535 V

  12. Solutions (2) • Décibels • +10 dBm • Diagrammes de Fresnel • 5 A • 53,13° • Diagrammes de Fresnel • 538,67 V • 380,9 V • Condensateurs et selfs • 159 W • 12,6 W • 0,159 W • 12,6 kW B: le Henry

  13. Solutions (3) • Lampe à décharge • L = 164.8 mH • j = 64.23° • C = 49.85 µF • Filtres R-C • 39,8 nF • 4123 W • 0,97, soit –0,26 dB • 14° • retard de 39 µs

  14. Solutions (4) • Filtres R-L • +6 dB / octave
