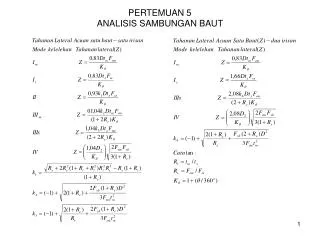

  1. PERTEMUAN 5ANALISIS SAMBUNGAN BAUT

  2. Kuat lentur baut umumnya sebesar 320 N/mm2 Jarak tepi, jarak ujung dan persyaratan spasi untuk sambungan baut

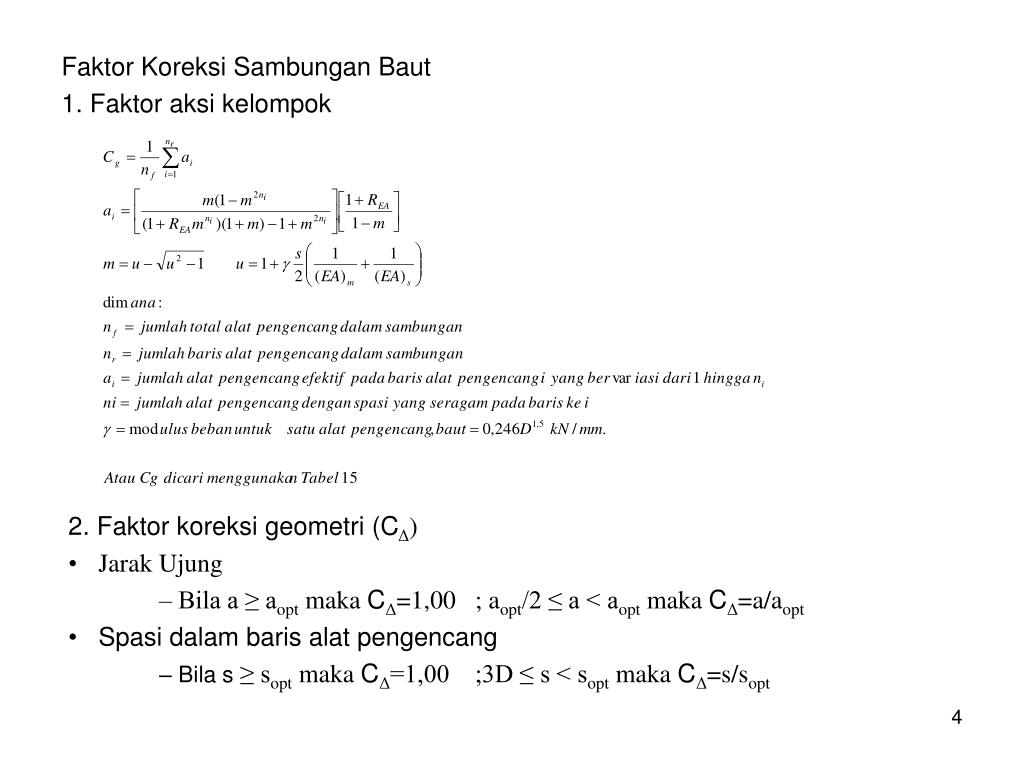

  3. Faktor Koreksi Sambungan Baut 1. Faktor aksi kelompok 2. Faktor koreksi geometri (CΔ) • Jarak Ujung • Bila a ≥ aopt maka CΔ=1,00 ; aopt/2 ≤ a < aopt maka CΔ=a/aopt • Spasi dalam baris alat pengencang • Bila s ≥ sopt maka CΔ=1,00 ;3D ≤ s < sopt maka CΔ=s/sopt

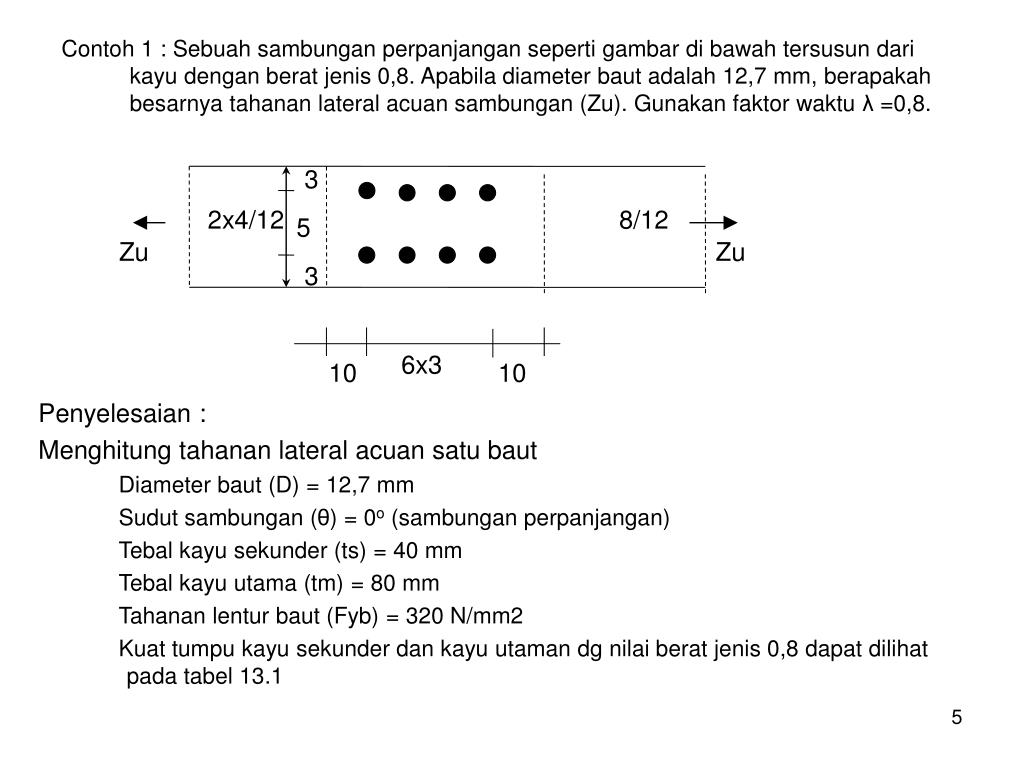

  4. 3 Contoh 1 : Sebuah sambungan perpanjangan seperti gambar di bawah tersusun dari kayu dengan berat jenis 0,8. Apabila diameter baut adalah 12,7 mm, berapakah besarnya tahanan lateral acuan sambungan (Zu). Gunakan faktor waktu λ =0,8. 2x4/12 8/12 5 Zu Zu 3 6x3 10 10 Penyelesaian : Menghitung tahanan lateral acuan satu baut Diameter baut (D) = 12,7 mm Sudut sambungan (θ) = 0o (sambungan perpanjangan) Tebal kayu sekunder (ts) = 40 mm Tebal kayu utama (tm) = 80 mm Tahanan lentur baut (Fyb) = 320 N/mm2 Kuat tumpu kayu sekunder dan kayu utaman dg nilai berat jenis 0,8 dapat dilihat pada tabel 13.1

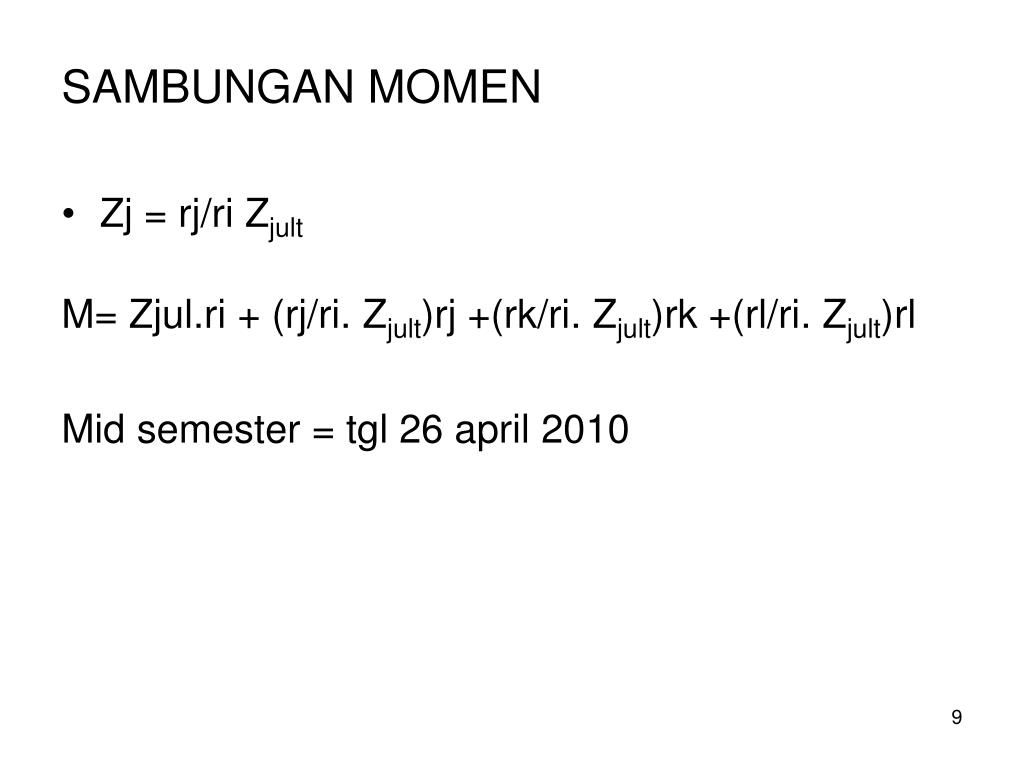

  5. SAMBUNGAN MOMEN • Zj = rj/ri Zjult M= Zjul.ri + (rj/ri. Zjult)rj +(rk/ri. Zjult)rk +(rl/ri. Zjult)rl Mid semester = tgl 26 april 2010

  6. TERIMA KASIH
