Входная группа

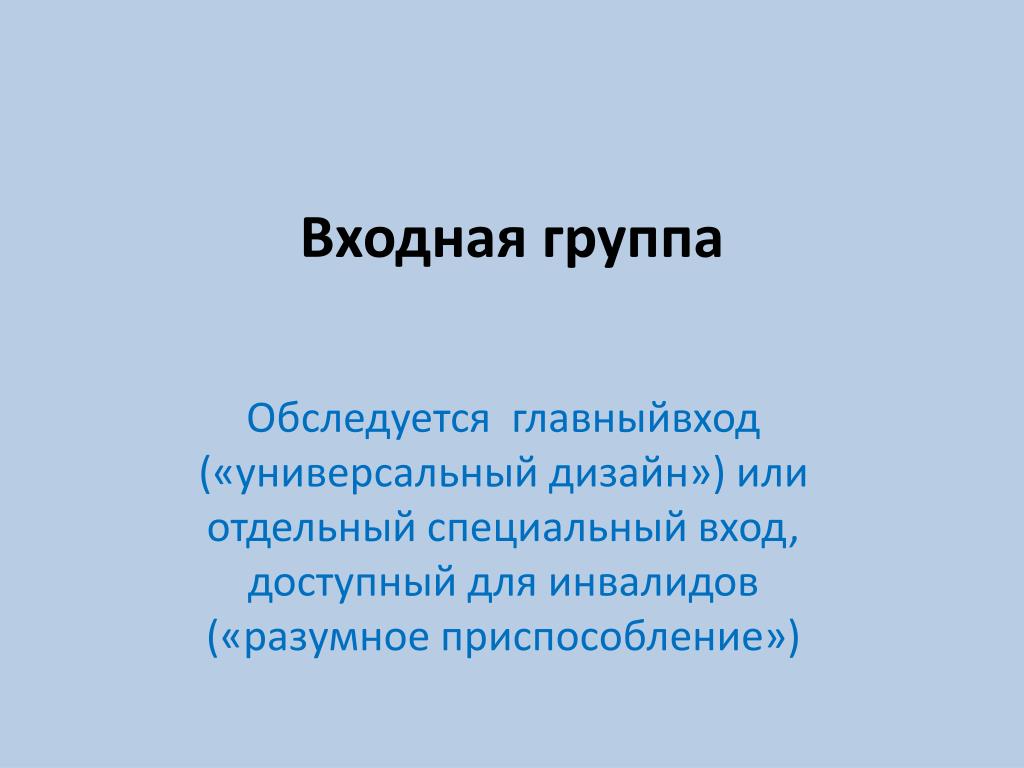

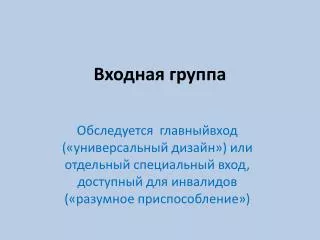

1. Входная группа Обследуется главныйвход («универсальный дизайн») или отдельный специальный вход, доступный для инвалидов («разумное приспособление»)

2. Что включено во входную группу Пути движения Входная площадка Наружная лестница Наружный пандус Входная наружная дверь Тамбур Внутренняя входная дверь Лестница до уровня первого этажа Пандус до первого этажа Подъемник для инвалидов Входная группа

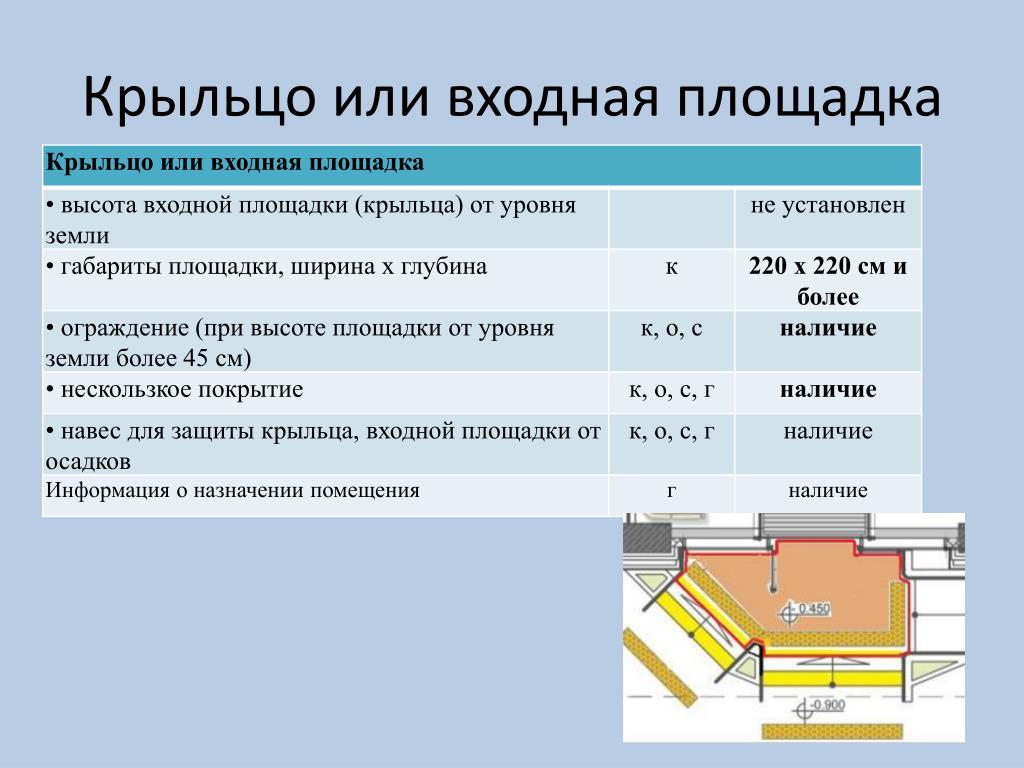

3. Крыльцо или входная площадка

4. Габариты входной площадки К Габариты входной площадки определены СП 35-101 в таблице 4.1 Требования к входным узлам, а именно: «Обеспечение габаритов входных площадок, достаточных для расхождения встречных потоков посетителей: Диаметр поворотных зон наружных входных площадок - не менее 2,2 м» Входная площадка при входах, доступных МГН, должна иметь: навес, водоотвод, а в зависимости от местных климатических условий - подогрев поверхности покрытия. Размеры входной площадки при открывании полотна дверей наружу должны быть не менее 1,4 x 2,0 м или 1,5 x 1,85 м. Размеры входной площадки с пандусом не менее 2,2 x 2,2 м. (СП 59.13.330)

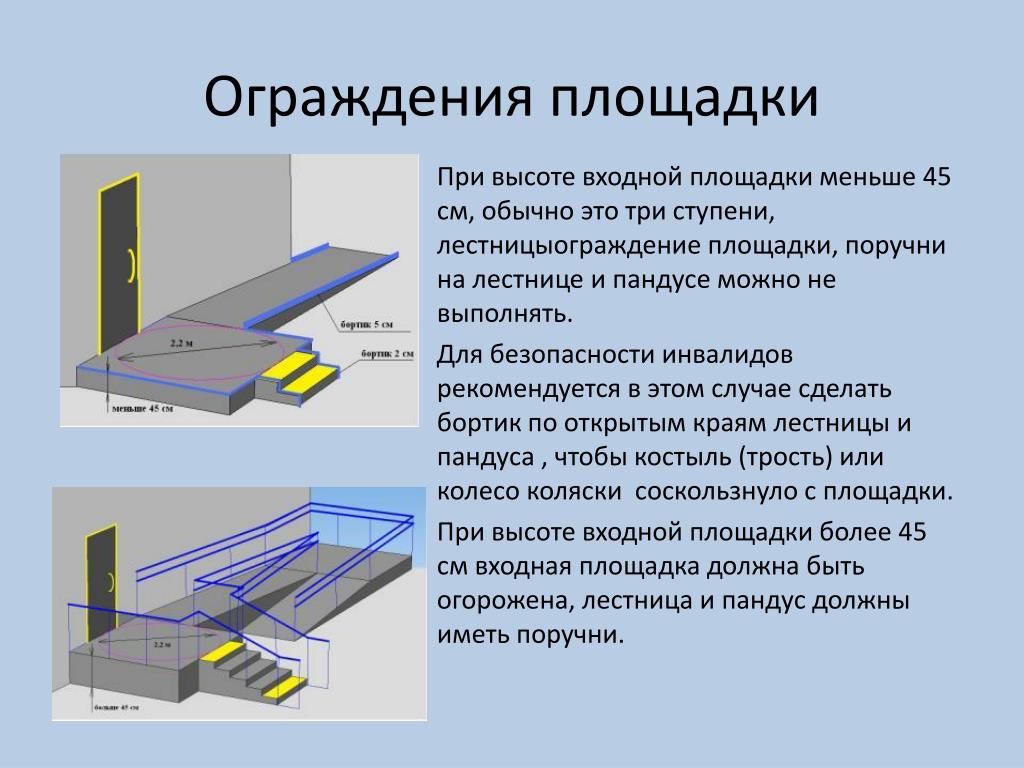

5. Ограждения площадки При высоте входной площадки меньше 45 см, обычно это три ступени, лестницыограждение площадки, поручни на лестнице и пандусе можно не выполнять. Для безопасности инвалидов рекомендуется в этом случае сделать бортик по открытым краям лестницы и пандуса , чтобы костыль (трость) или колесо коляски соскользнуло с площадки. При высоте входной площадки более 45 см входная площадка должна быть огорожена, лестница и пандус должны иметь поручни.

6. Нескользкое покрытие (входной площадки, лестницы, пандуса) Нескользкое покрытие- асфальт, бетон, мелкая керамическая плитка (не полированная), грубо обработанный натуральный камень, покрытия типа мастерфайбр, создающие оптимальное сцепление подошвы обуви или колеса кресла-коляски.

7. Навес Навес над входнойплощадкой защищает от осадков и способствует безопасному и комфортному передвижению на ней инвалидов, дает возможность инвалиду отдохнуть перед входом в здание.

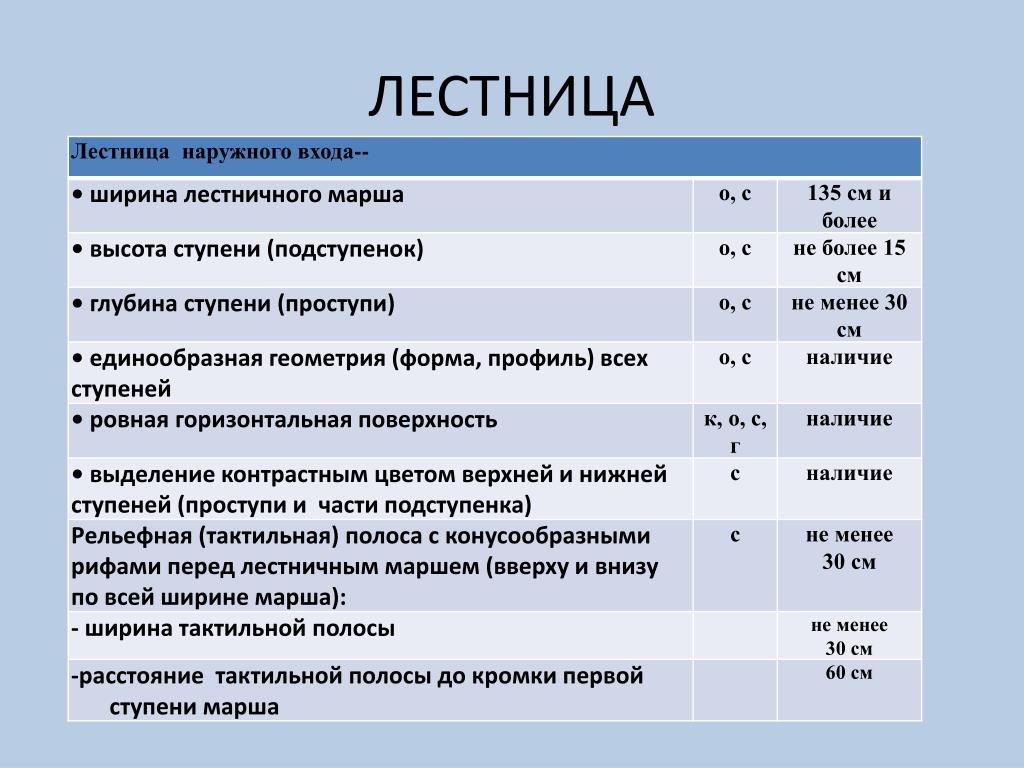

8. ЛЕСТНИЦА

9. Лестница наружного входа О,С Замеряется ширина лестничного марша в чистоте

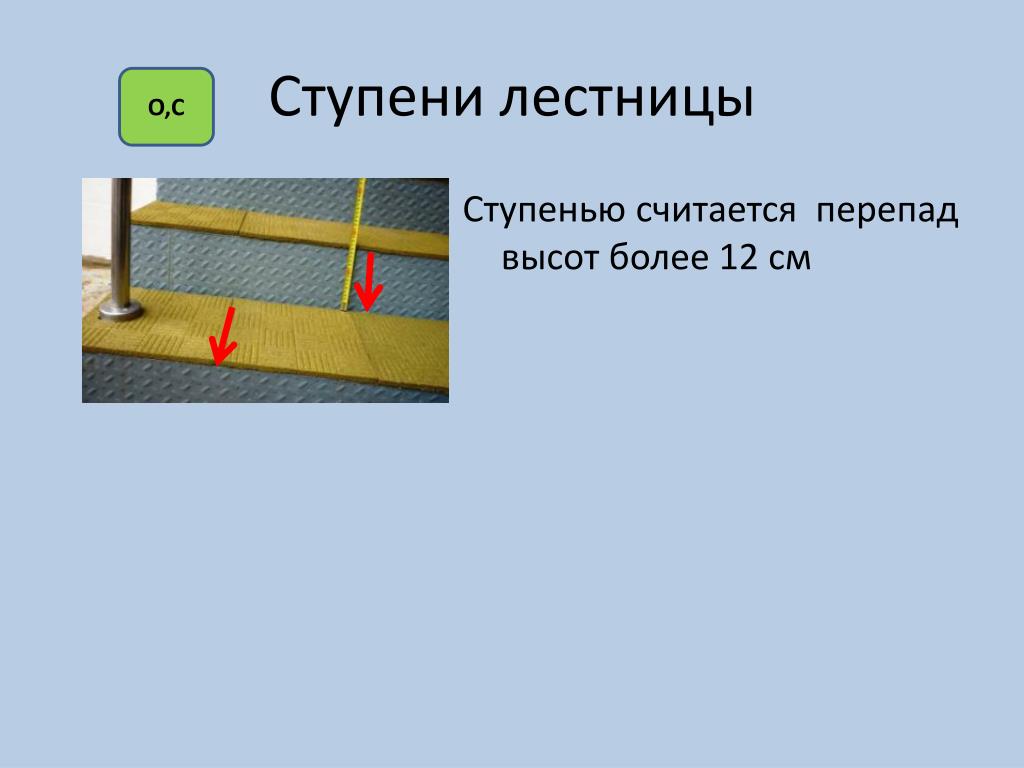

10. Ступени лестницы О,С Ступенью считается перепад высот более 12 см

11. Одиночные ступени Следует избегать одиночных ступеней, которые трудно различить слабовидящим. Рекомендуется их сглаживать пологими пандусами. Если без такой ступеньки нельзя обойтись, ее исполнение должно быть особенно контрастным. СП 118.13330, п 6.14 На путях движения посетителей не допускаются лестницы высотой менее трех ступеней (при высоте ступеней не менее 0,12 м). На перепадах меньшей высоты следует предусматривать пандус с уклоном, который не должен превышать 1:6.

12. Геометрия ступеней О,С • Единообразная геометрия ступеней легко определяется визуально. • Обычно отличается по высоте первая ступень. Если она менее 15 см – это допустимо. Наличие ступеней более 15 см отмечается в анкете. • При отсутствии единообразной геометрии необходимо выровнять высоту и ширину ступеней • В порядке исключения допускается изменять рисунок трех нижних ступеней главной лестницы.(СП 118.13330)

13. Контрастные ступени С Выделение контрастным цветом верхней и нижней ступеней (проступи и подступенка) Ступени должны быть выделены контрастной полосой (ярко-желтой или белой). На светлой лестнице можно использовать черный цвет. Контрастность имеется, если она видна на черно-белой фотографии Последней ступенькой считается часть входной площадки (крыльца).

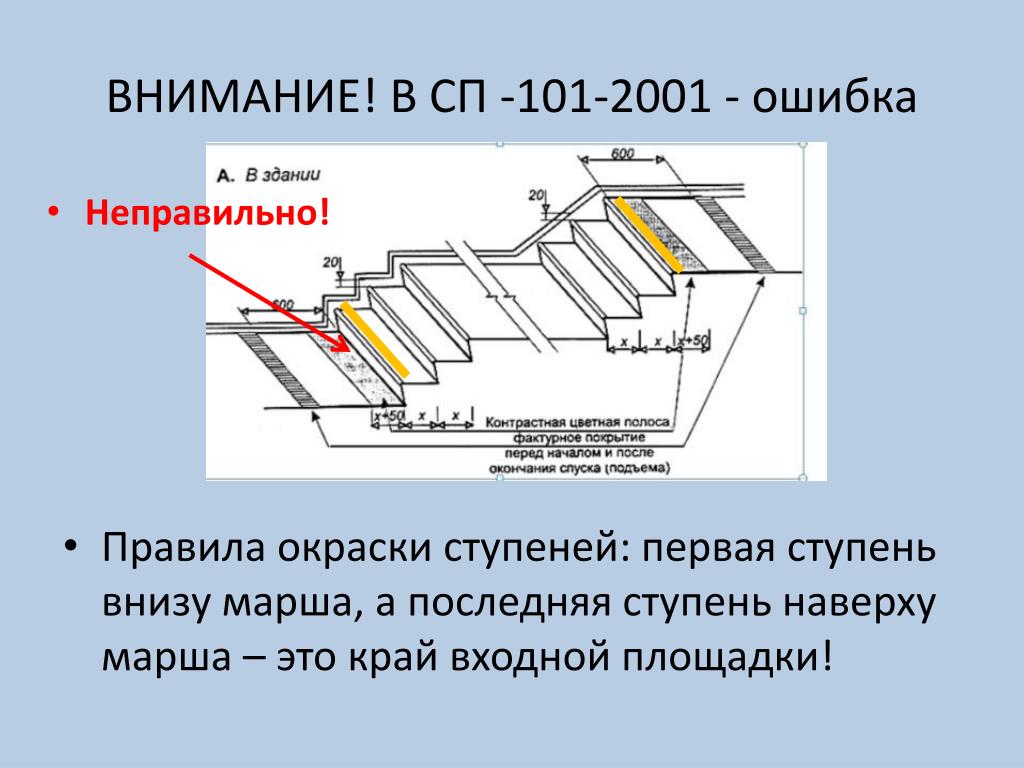

14. ВНИМАНИЕ! В СП -101-2001 - ошибка • Неправильно! • Правила окраски ступеней: первая ступень внизу марша, а последняя ступень наверху марша – это край входной площадки!

15. Назначение тактильных полос Техника использования трости для слепых Расположив руку и указательный палец вдоль ручки трости по направлению к её наконечнику, слепой раскачивает трость в обе стороны в ритме ходьбы. Наконечник трости касается поверхности движения как раз в том месте, где использующий трость человек собирается сделать следующий шаг. Эта техника позволяет хорошо распознавать препятствия, перепад высоты (пороги, лестницы) и материал покрытия по звуку, хуже распознается структура (рельефные свойства) напольного покрытия.

16. Рельефная (тактильная) полоса С Полоса с конусообразными рифами перед лестничным маршем (вверху и внизу по всей ширине марша): • расстояние тактильной полосы до кромки первой ступени марша - 60см – это один шаг, который необходим слепому, чтобы остановиться перед лестницей • Рельеф плитки рекомендуется определять по ГОСТ Р 52875-2007. • Возможно также применение различных ковриков, которые должны быть надежно закреплены, или фактурное покрытие «Стоунгрип», «Мастерфайбер» и др. Можно использовать металлические клепки - индикаторы. • Ширина полосы не менее 30 см

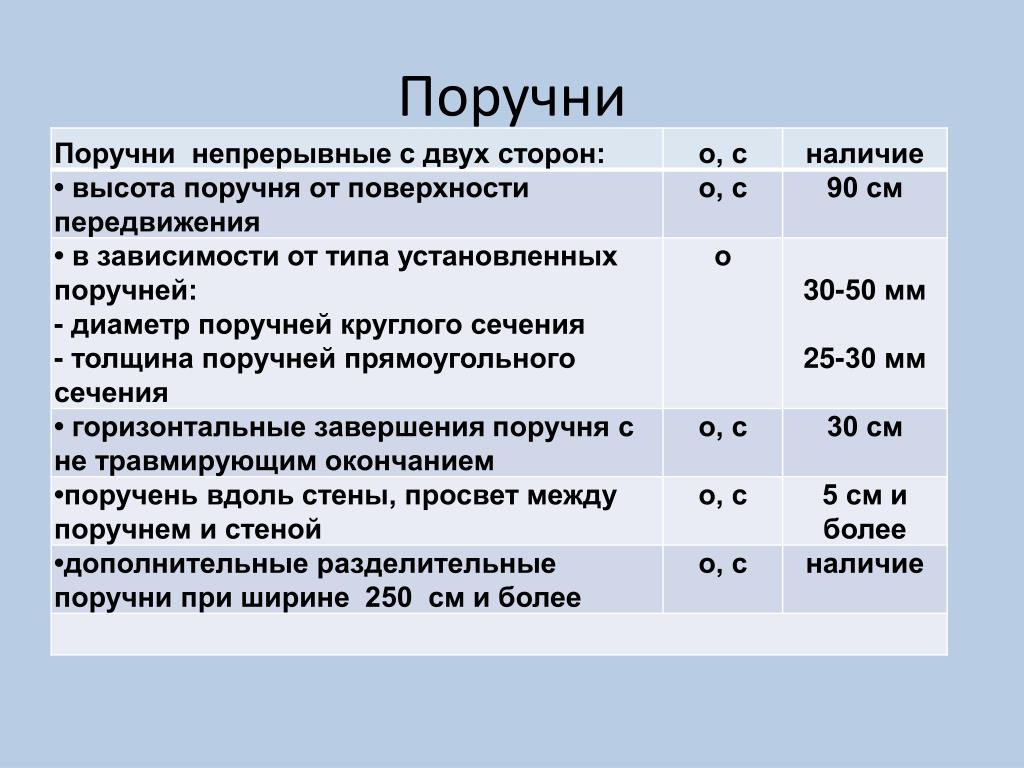

17. Поручни

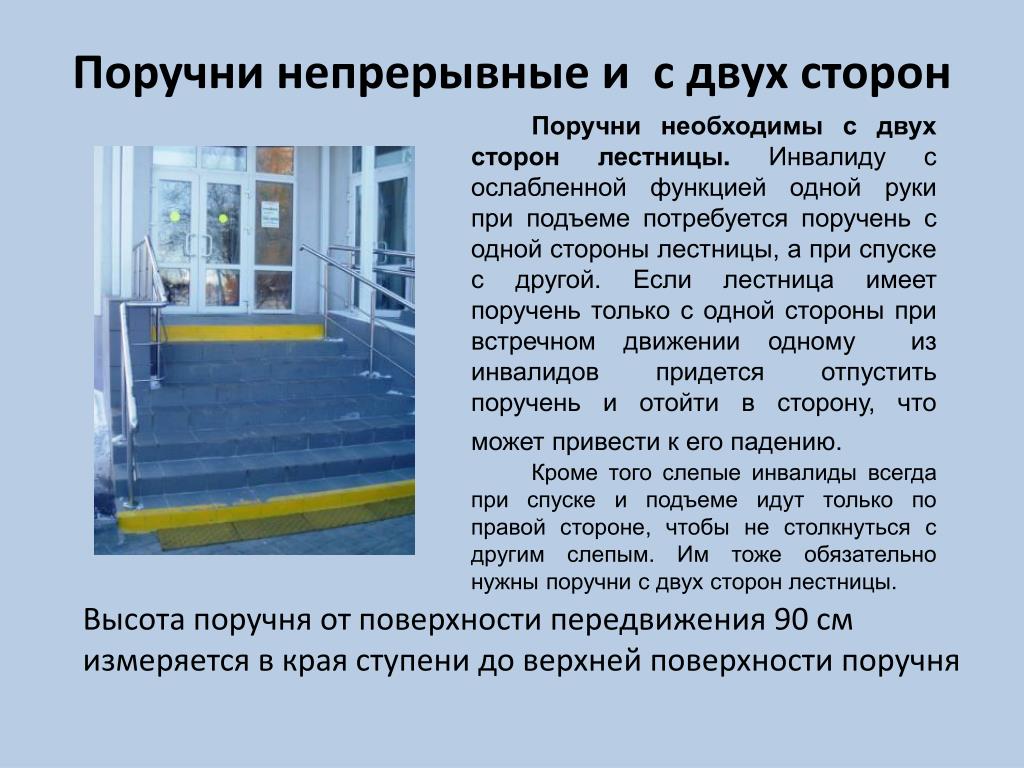

18. Поручни непрерывные и с двух сторон • Поручни необходимы с двух сторон лестницы.Инвалиду с ослабленной функцией одной руки при подъеме потребуется поручень с одной стороны лестницы, а при спуске с другой. Если лестница имеет поручень только с одной стороны при встречном движении одному из инвалидов придется отпустить поручень и отойти в сторону, что может привести к его падению. • Кроме того слепые инвалиды всегда при спуске и подъеме идут только по правой стороне, чтобы не столкнуться с другим слепым. Им тоже обязательно нужны поручни с двух сторон лестницы. Высота поручня от поверхности передвижения 90 см измеряется в края ступени до верхней поверхности поручня

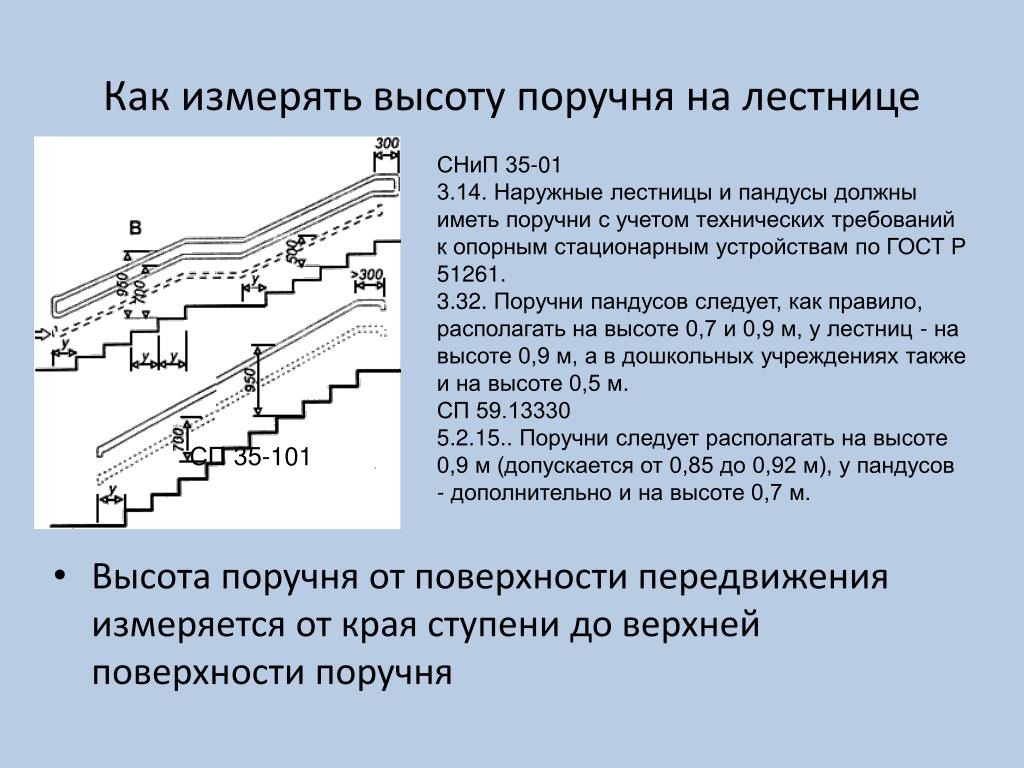

19. Как измерять высоту поручня на лестнице СНиП 35-01 3.14. Наружные лестницы и пандусы должны иметь поручни с учетом технических требований к опорным стационарным устройствам по ГОСТ Р 51261. 3.32. Поручни пандусов следует, как правило, располагать на высоте 0,7 и 0,9 м, у лестниц - на высоте 0,9 м, а в дошкольных учреждениях также и на высоте 0,5 м. СП 59.13330 5.2.15.. Поручни следует располагать на высоте 0,9 м (допускается от 0,85 до 0,92 м), у пандусов - дополнительно и на высоте 0,7 м. • Высота поручня от поверхности передвижения измеряется от края ступени до верхней поверхности поручня СП 35-101

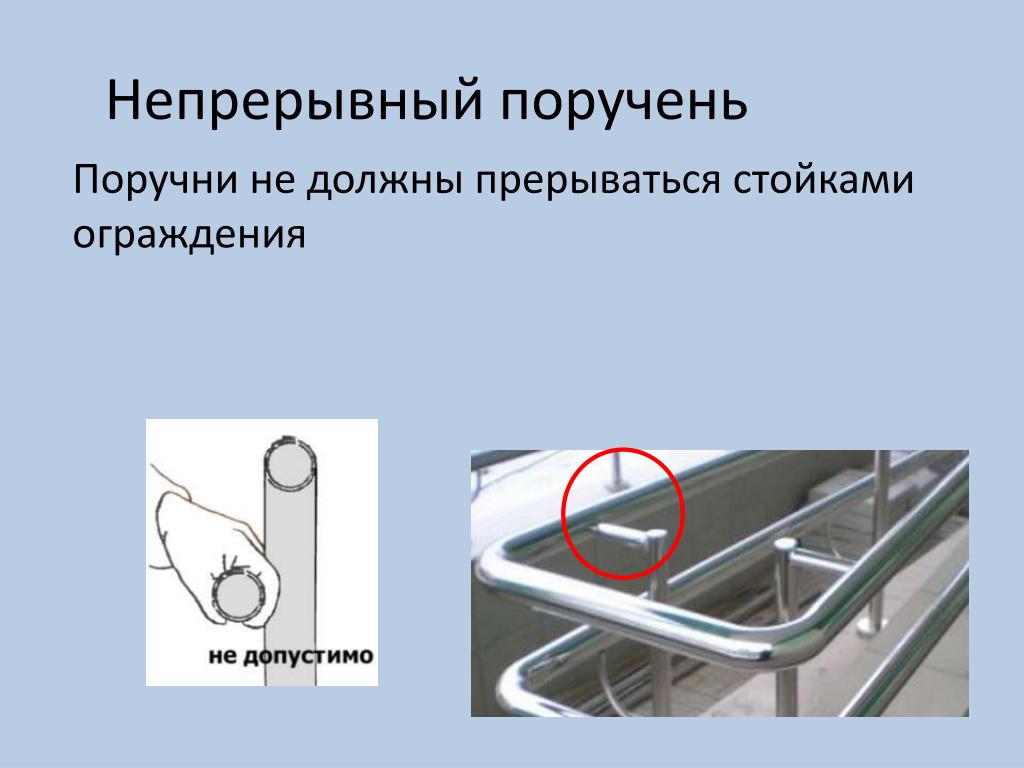

20. Непрерывный поручень Поручни не должны прерываться стойками ограждения

21. Диаметр поручня • Поручни должны обеспечивать надежный обхват рукой. Более толстые или тонкие поручни труднее обхватывть рукой, а инвалиду они нужны для надежной опоры. Диаметр поручня 30-50см

22. Поручень вдоль стены, просвет между поручнем и стеной • Если на лестнице есть поручень вдоль стены здания, то измеряется расстояние между поручнем и стеной. Должна свободно помещаться кисть руки. • Расстояние должно быть не менее 5см

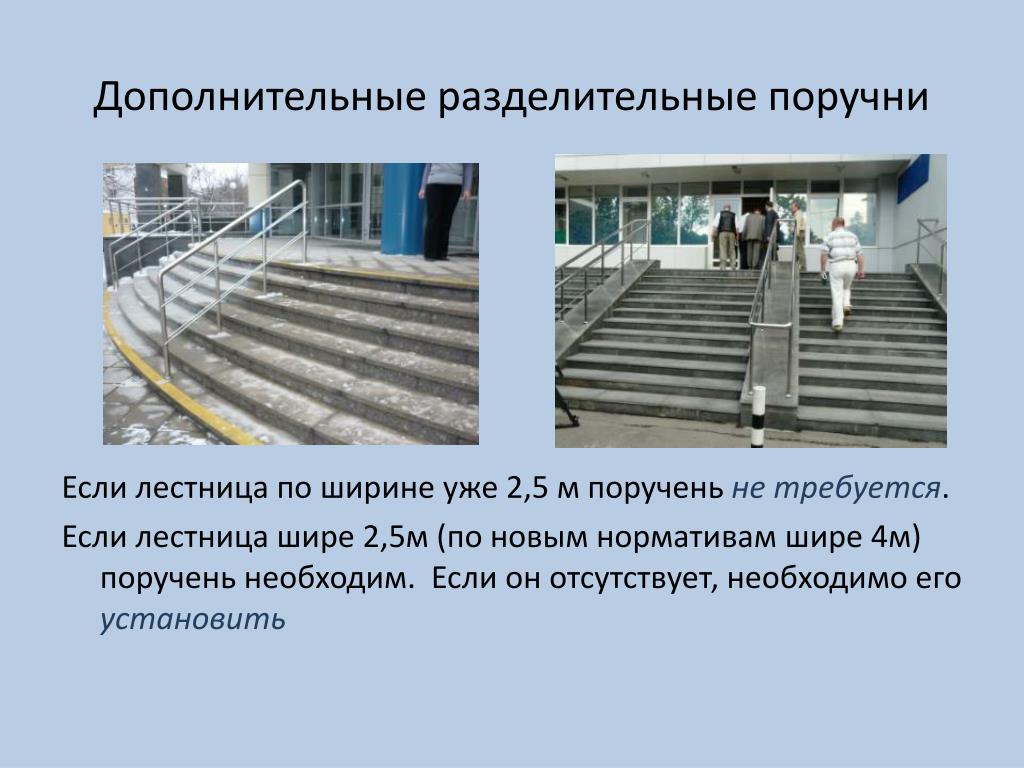

23. Дополнительные разделительные поручни Если лестница по ширине уже 2,5 м поручень не требуется. Если лестница шире 2,5м (по новым нормативам шире 4м) поручень необходим. Если он отсутствует, необходимо его установить

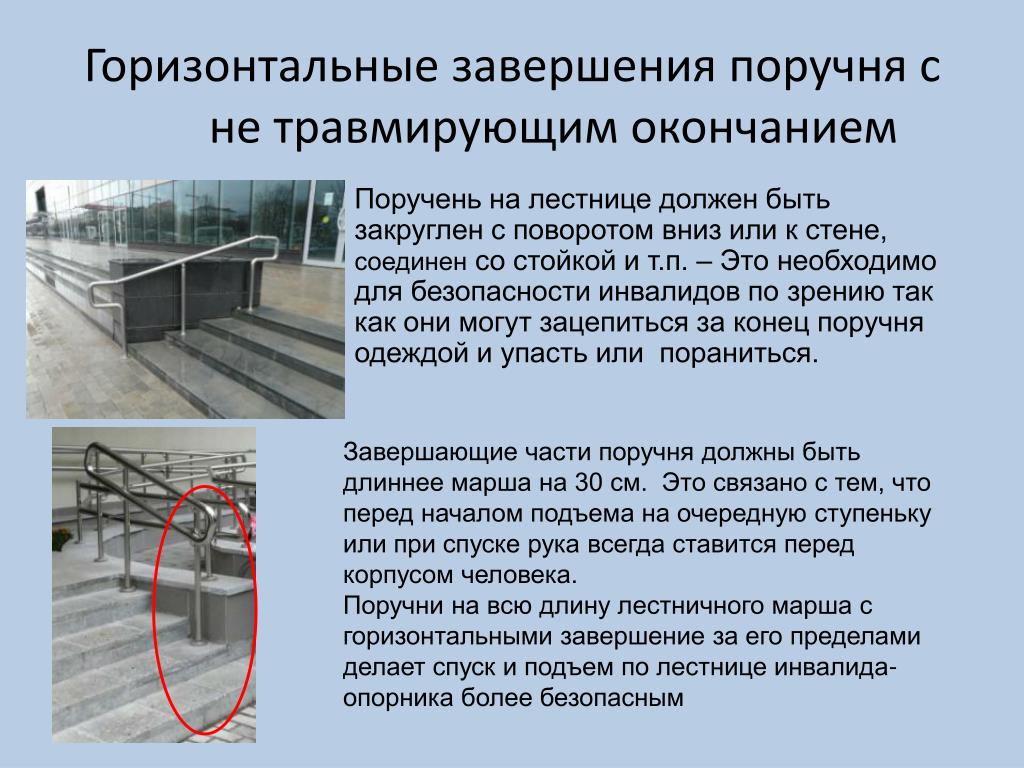

24. Горизонтальные завершения поручня с не травмирующим окончанием Поручень на лестнице должен быть закруглен с поворотом вниз или к стене, соединен со стойкой и т.п. – Это необходимо для безопасности инвалидов по зрению так как они могут зацепиться за конец поручня одеждой и упасть или пораниться. Завершающие части поручня должны быть длиннее марша на 30 см. Это связано с тем, что перед началом подъема на очередную ступеньку или при спуске рука всегда ставится перед корпусом человека. Поручни на всю длину лестничного марша с горизонтальными завершение за его пределами делает спуск и подъем по лестнице инвалида-опорника более безопасным

25. Пандус наружного входа Если есть лестница, должен быть пандус или другое средство подъема (лифт, подъемник)

26. ПАНДУС

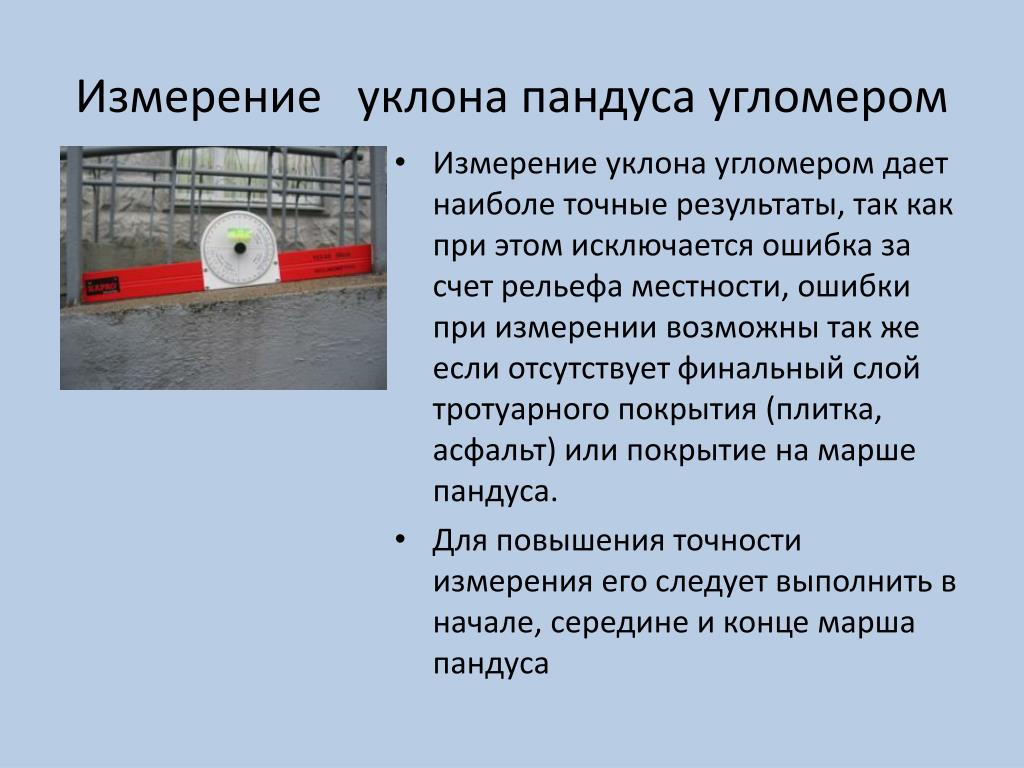

27. Измерение уклона пандуса угломером • Измерение уклона угломером дает наиболе точные результаты, так как при этом исключается ошибка за счет рельефа местности, ошибки при измерении возможны так же если отсутствует финальный слой тротуарного покрытия (плитка, асфальт) или покрытие на марше пандуса. • Для повышения точности измерения его следует выполнить в начале, середине и конце марша пандуса

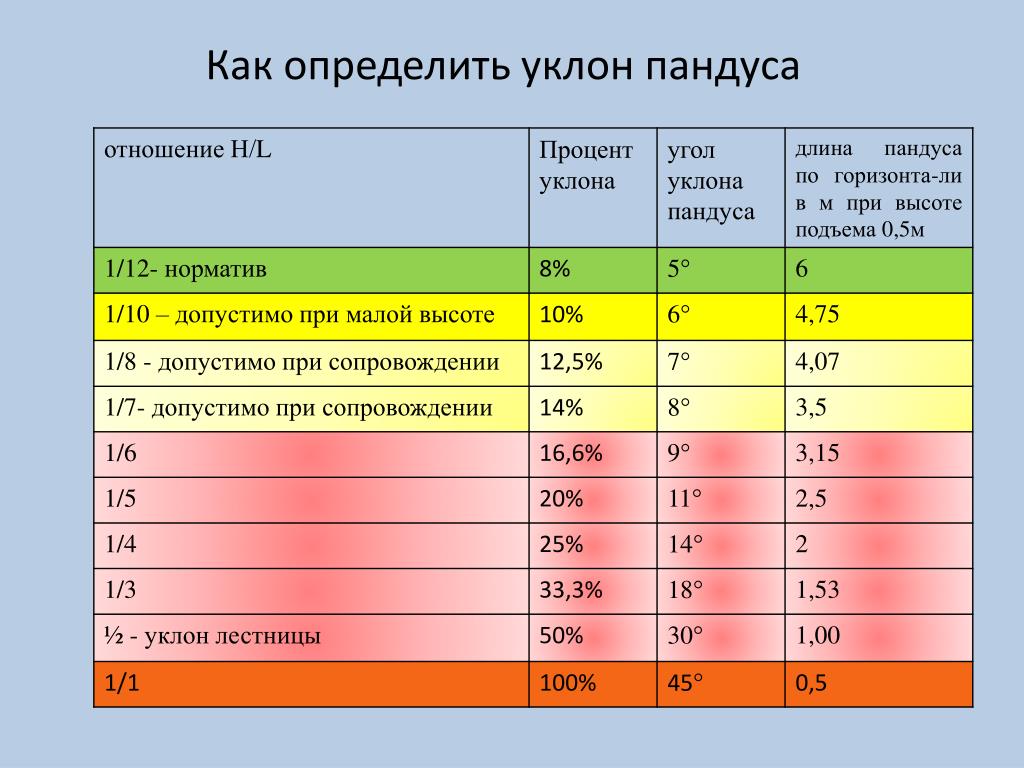

28. Как определить уклон пандуса

29. СП 118.13330 ОБЩЕСТВЕННЫЕ ЗДАНИЯ И СООРУЖЕНИЯ АКТУАЛИЗИРОВАННАЯ РЕДАКЦИЯ СНиП 31-06-2009 • 6.7 Уклон пандусов на путях передвижения людей не должен превышать: • Внутри здания.................. 1:6; • снаружи и в стационарах социальных и лечебных учреждений……..от 1:8 до 1:10. • Параметры пандусов, приспособленных для инвалидов на креслах-колясках, следует принимать по СП 59.13330.

30. Измерение уклона на пандусе состоящим из нескольких маршей Если пандус состоит из нескольких маршей, измеряется уклон наиболее крутого марша, так как именно он будет служить препятствием для передвижения инвалида (или добавляется дополнительные строчки с данными отдельно по каждому маршу)

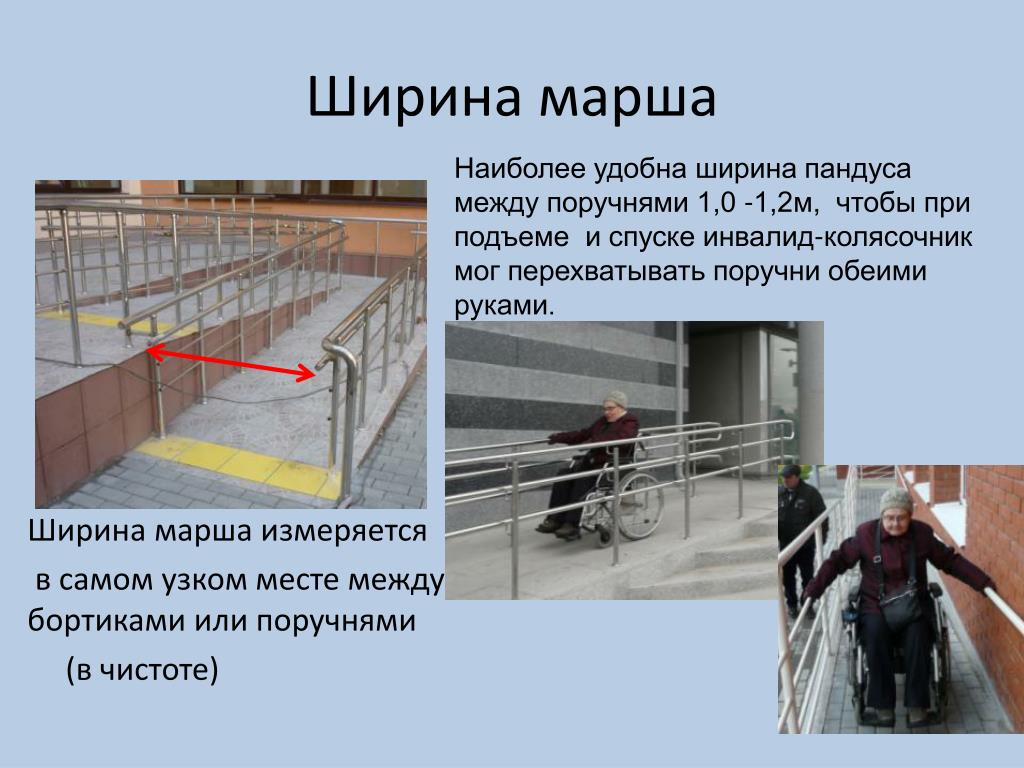

31. Ширина марша Наиболее удобна ширина пандуса между поручнями 1,0 -1,2м, чтобы при подъеме и спуске инвалид-колясочник мог перехватывать поручни обеими руками. Ширина марша измеряется в самом узком месте между бортиками или поручнями (в чистоте)

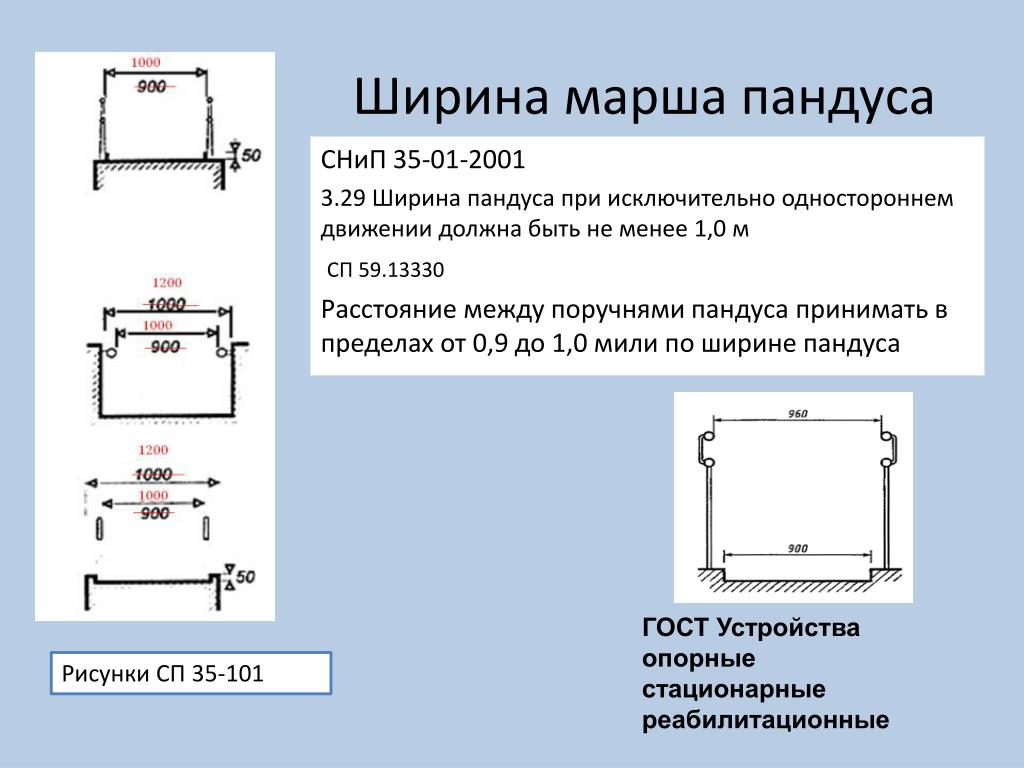

32. Ширина марша пандуса СНиП 35-01-2001 3.29 Ширина пандуса при исключительно одностороннем движении должна быть не менее 1,0 м СП 59.13330 Расстояние между поручнями пандуса принимать в пределах от 0,9 до 1,0 мили по ширине пандуса ГОСТ Устройства опорные стационарные реабилитационные Рисунки СП 35-101

33. Бортик на пандусе К,О Бортика нет

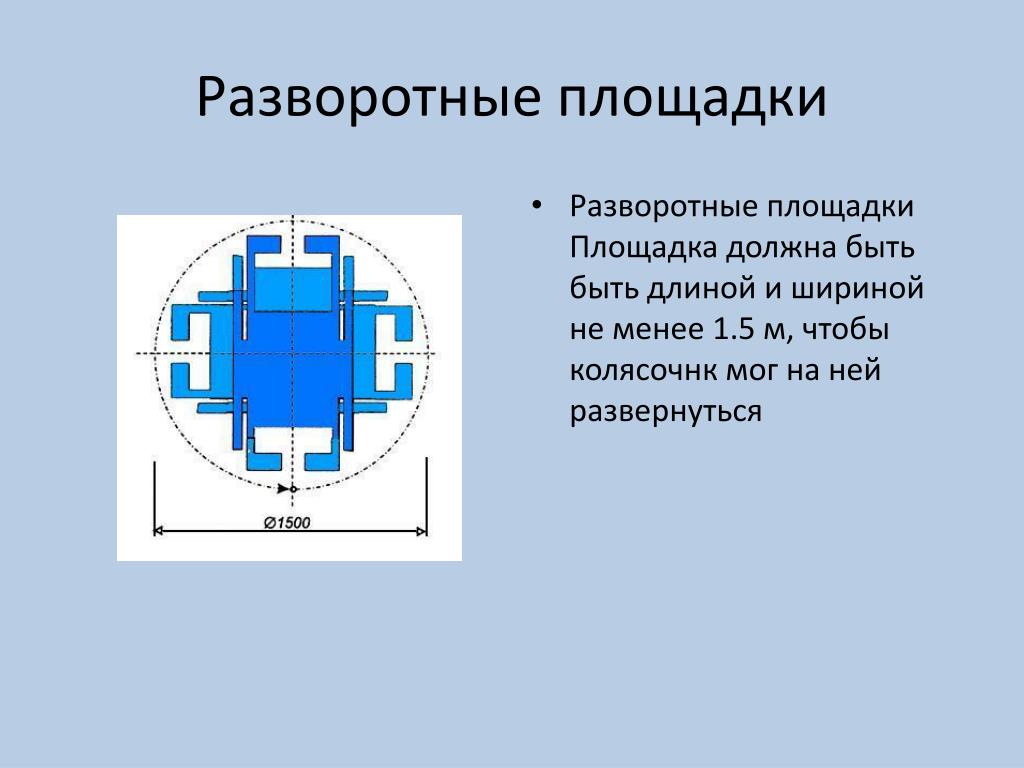

34. Разворотные площадки Разворотные площадки Площадка должна быть быть длиной и шириной не менее 1.5 м, чтобы колясочнк мог на ней развернуться

35. Разворотная площадка перед пандусом К Разворотные площадки располагаются в начале и конце пандуса (на входной площадке) Площадка должна быть длиной и шириной не менее 1.5 м, чтобы колясочник мог развернуться перед пандусом.

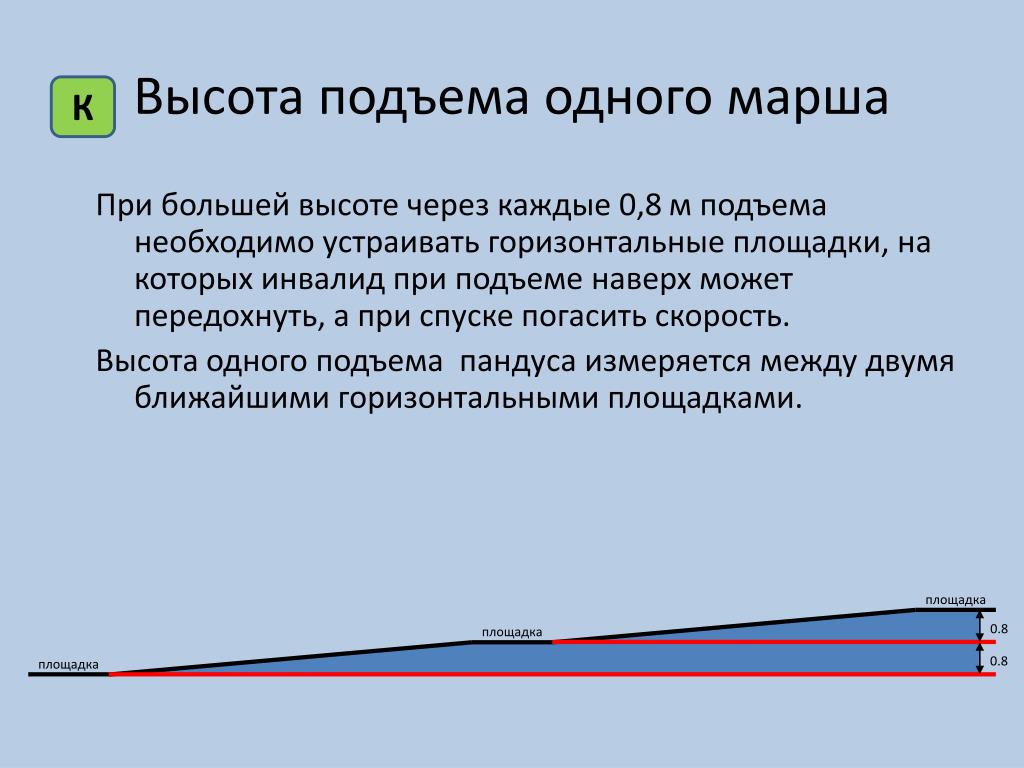

36. Высота подъема одного марша При большей высоте через каждые 0,8 м подъема необходимо устраивать горизонтальные площадки, на которых инвалид при подъеме наверх может передохнуть, а при спуске погасить скорость. Высота одного подъема пандуса измеряется между двумя ближайшими горизонтальными площадками. К площадка 0.8 площадка 0.8 площадка

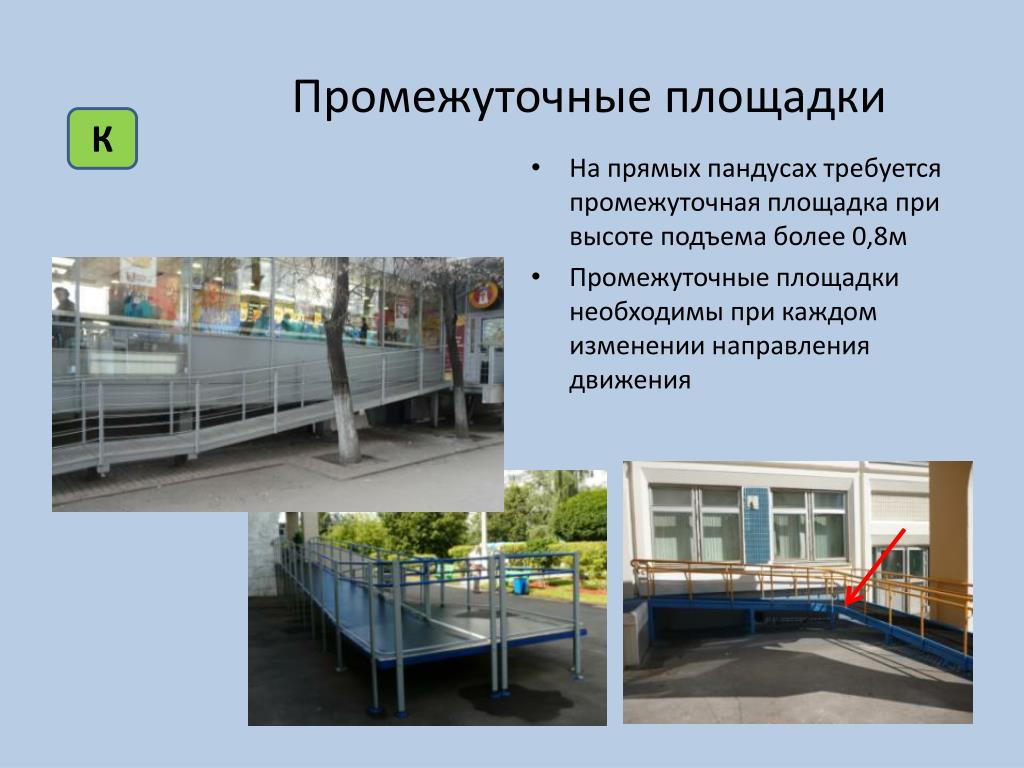

37. Промежуточные площадки На прямых пандусах требуется промежуточная площадка при высоте подъема более 0,8м Промежуточные площадки необходимы при каждом изменении направления движения К

38. Промежуточные площадки Если направление движения не изменилось, то площадка по ширине может быть равна ширине пандуса, а по направлению движения должна быть глубиной не менее 1,2 м. Если пандус выполнен с поворотом на 90 или 180°, то габариты площадки должны быть 1,5 м как по ширине, так и по длине. К Габариты промежуточной площадки зависят от конструкции пандуса.

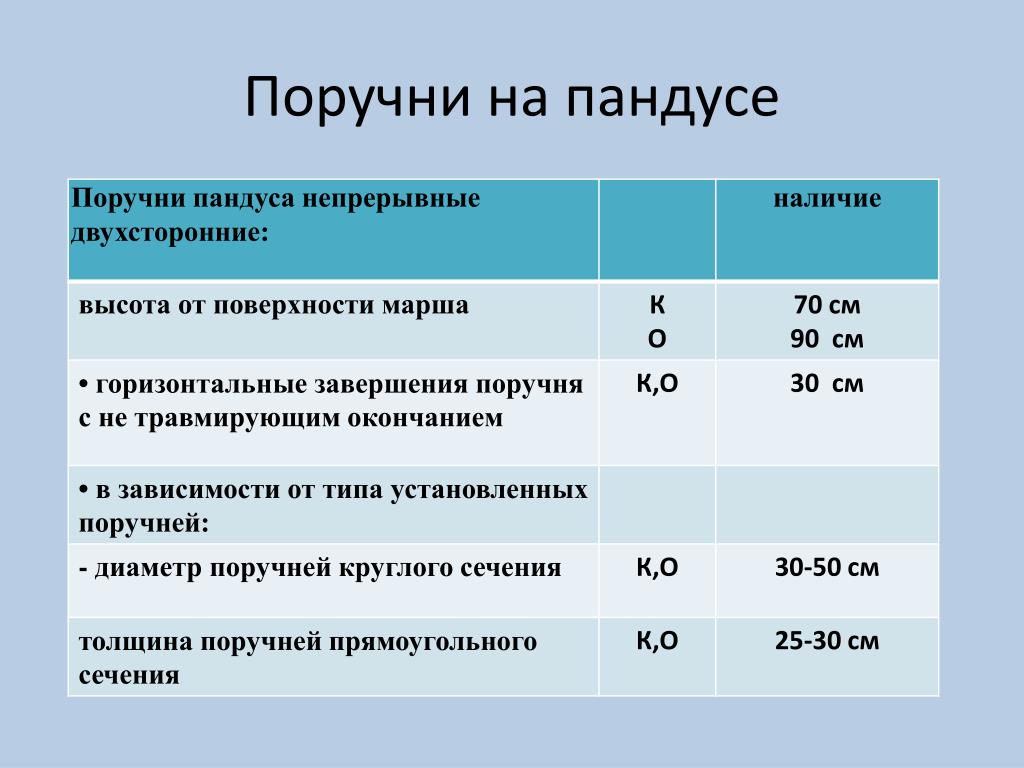

39. Поручни на пандусе

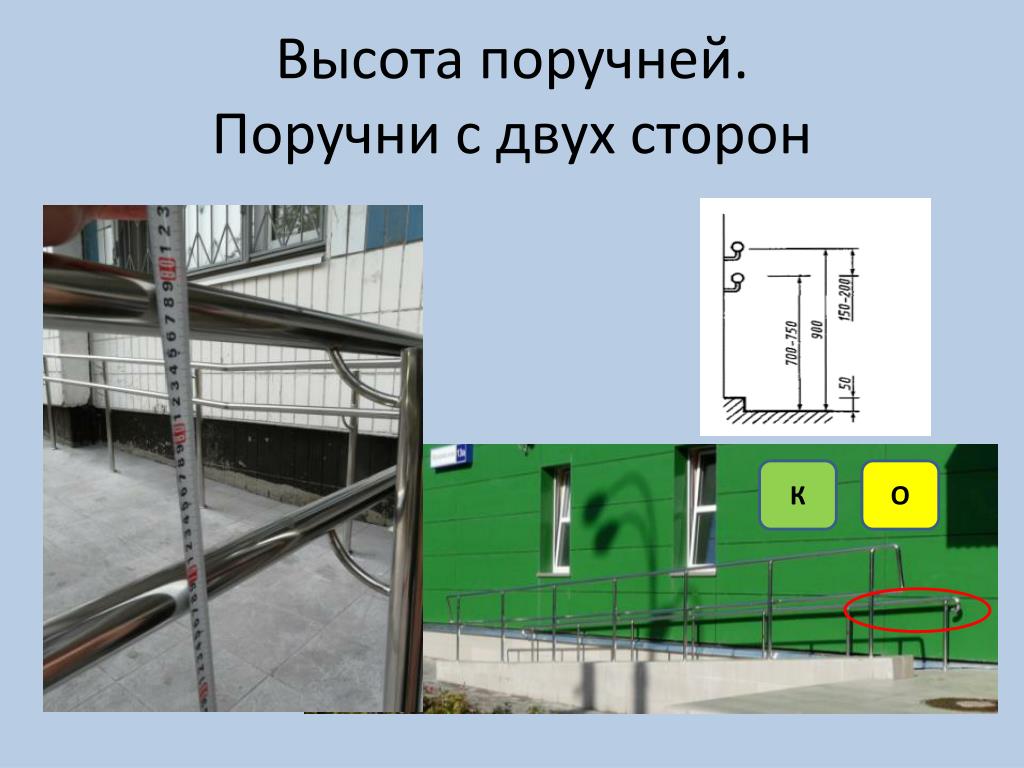

40. Высота поручней. Поручни с двух сторон К О

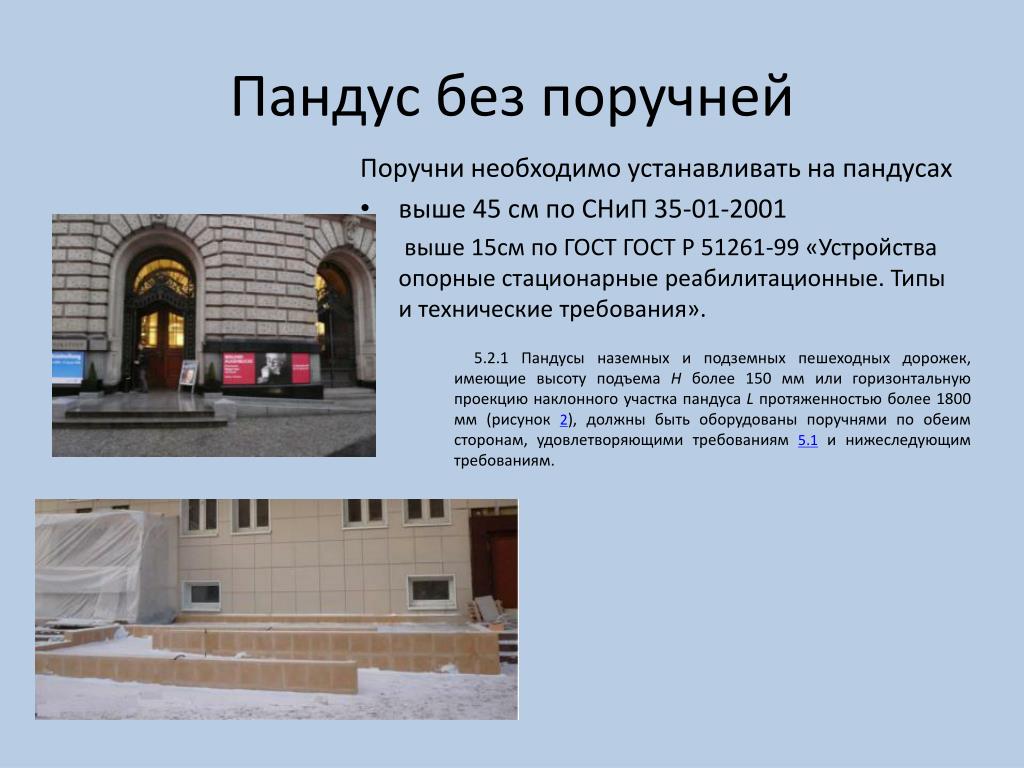

41. Пандус без поручней Поручни необходимо устанавливать на пандусах • выше 45 см по СНиП 35-01-2001 • выше 15см по ГОСТ ГОСТ Р 51261-99 «Устройства опорные стационарные реабилитационные. Типы и технические требования». 5.2.1 Пандусы наземных и подземных пешеходных дорожек, имеющие высоту подъема Н более 150мм или горизонтальную проекцию наклонного участка пандуса L протяженностью более 1800мм (рисунок 2), должны быть оборудованы поручнями по обеим сторонам, удовлетворяющими требованиям 5.1 и нижеследующим требованиям.

42. Крепление поручней к стойкам ограждения Поручень пандуса для инвалида-колясочника должен быть с непрерывным для обхвата рукой, чтобы не перехватывать его в местах пересечения со стойками ограждения. В это момент коляска может покатиться назад К

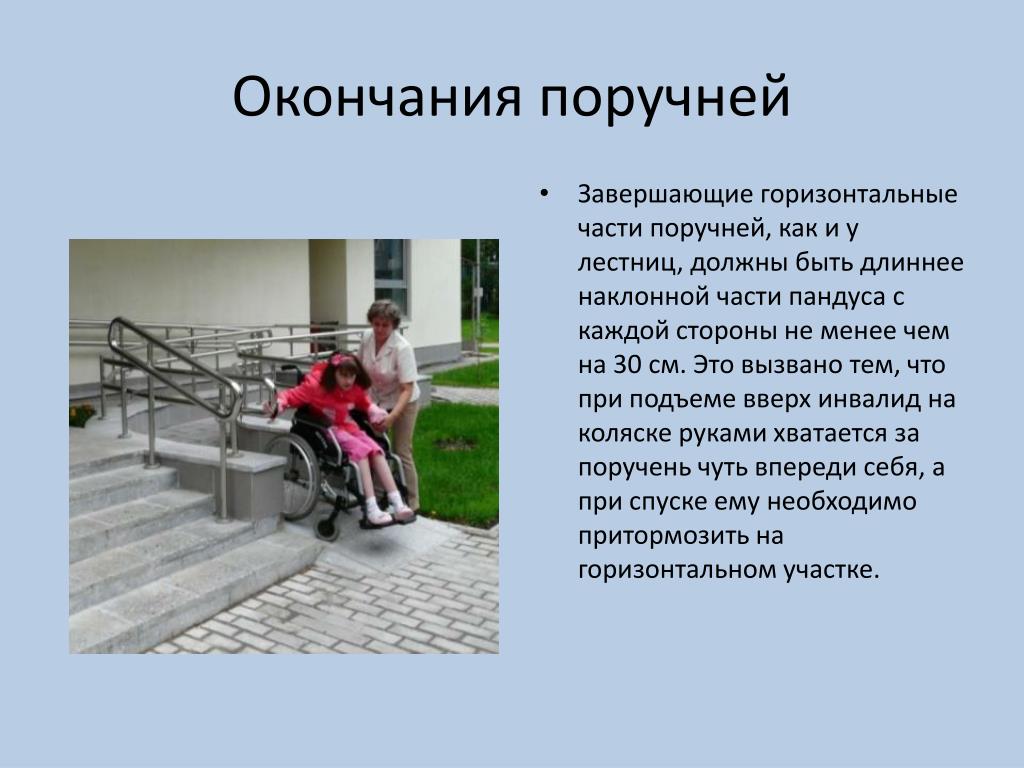

43. Окончания поручней Завершающие горизонтальные части поручней, как и у лестниц, должны быть длиннее наклонной части пандуса с каждой стороны не менее чем на 30 см. Это вызвано тем, что при подъеме вверх инвалид на коляске руками хватается за поручень чуть впереди себя, а при спуске ему необходимо притормозить на горизонтальном участке.

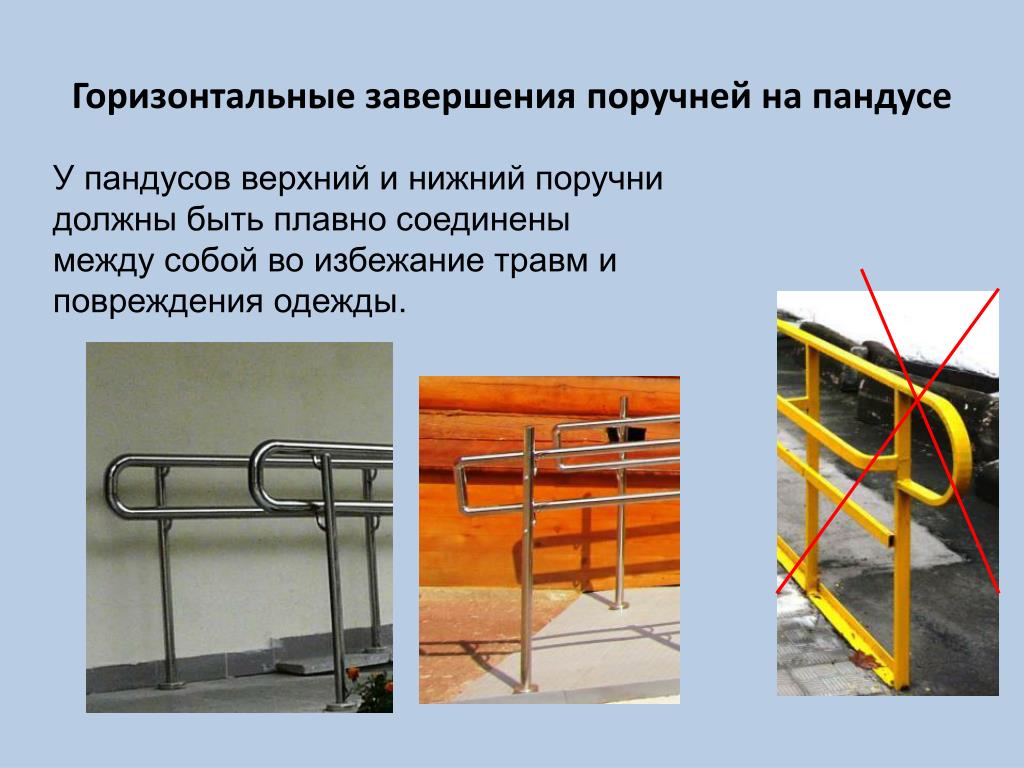

44. Горизонтальные завершения поручней на пандусе У пандусов верхний и нижний поручни должны быть плавно соединены между собой во избежание травм и повреждения одежды.

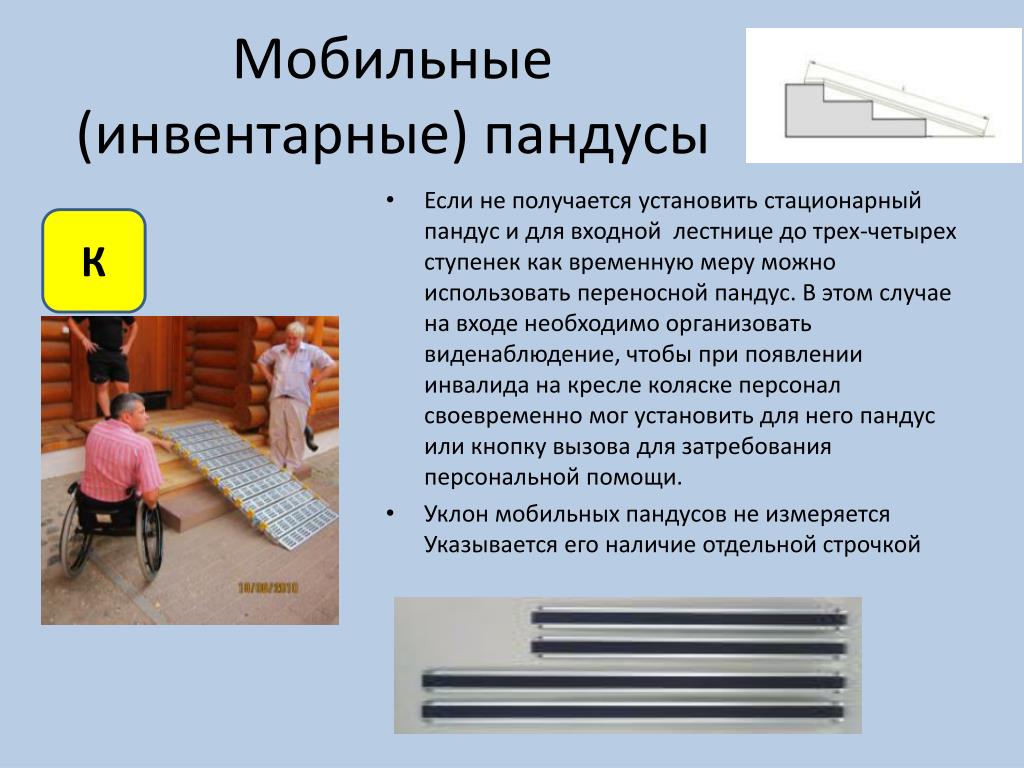

45. Мобильные (инвентарные) пандусы • Если не получается установить стационарный пандус и для входной лестнице до трех-четырех ступенек как временную меру можно использовать переносной пандус. В этом случае на входе необходимо организовать виденаблюдение, чтобы при появлении инвалида на кресле коляске персонал своевременно мог установить для него пандус или кнопку вызова для затребования персональной помощи. • Уклон мобильных пандусов не измеряется Указывается его наличие отдельной строчкой К

46. Колейные аппарели К Колейные аппарели для инвалидов не предназначены, а для слепых представляют опасность. Как минимум они должны быть окрашены в контрастные цвета. Ступень перед аппарелью контрастным цветом не выделяется.

47. Платформа подъемная для инвалидов К В открытом исполнении подъемники работают до минус 10-20 градусов при условии защиты от атмосферных осадков

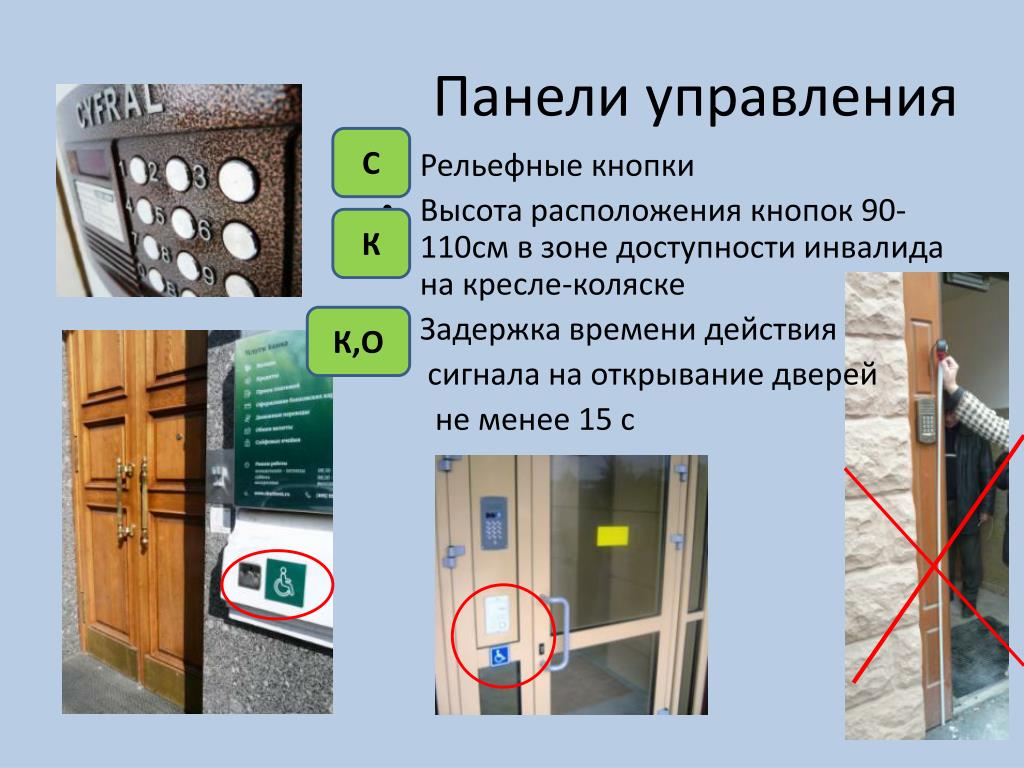

48. Панели управления С • Рельефные кнопки • Высота расположения кнопок 90-110см в зоне доступности инвалида на кресле-коляске • Задержка времени действия • сигнала на открывание дверей не менее 15 с К К,О

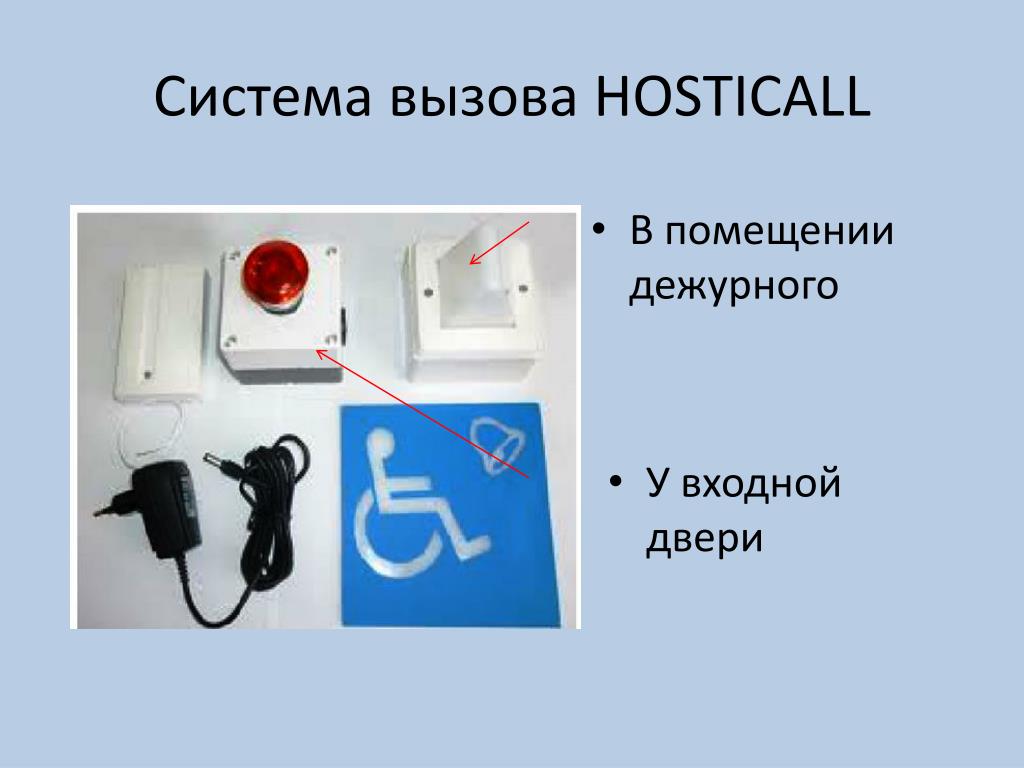

49. Система вызова HOSTICALL • У входной двери • В помещении дежурного

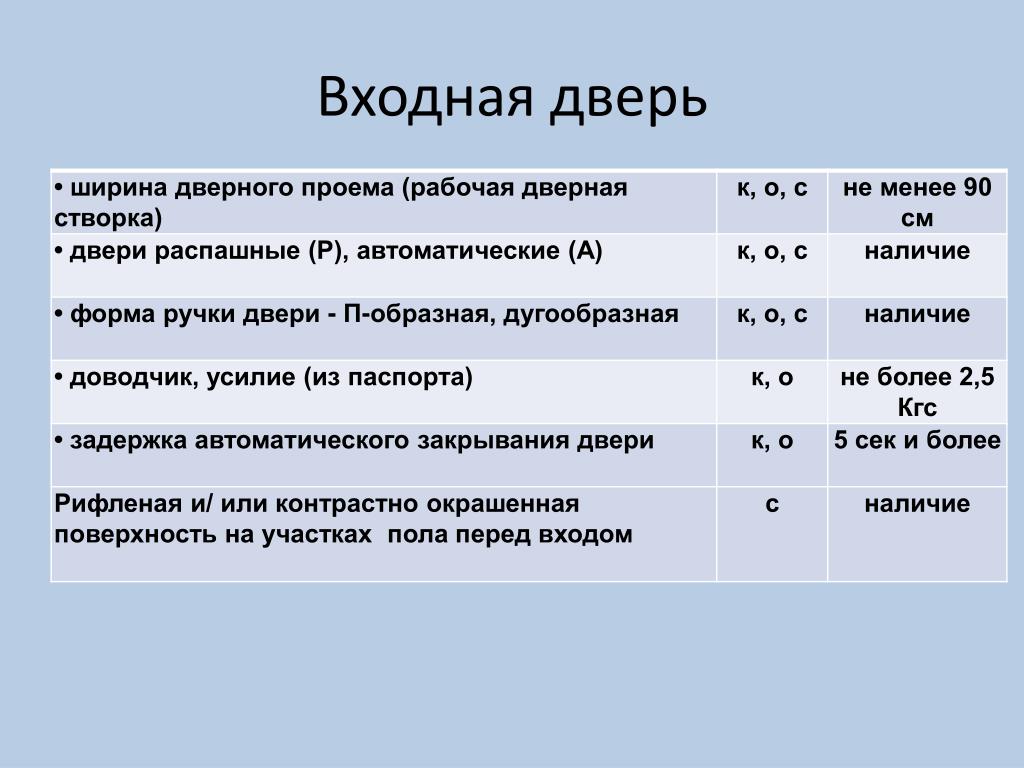

50. Входная дверь
