1. Cabeamento Estruturado NORMAS Faculdade Pitágoras Cursos Tecnólogos

2. Redes de Cabeamento Estruturado • Histórico • Inicio das redes-> Infra estrutura de cabeamento de dados, voz, sistemas de segurança e elétrico independentes. • Sistemas não integrados e proprietários. • Década de 80 -> Mundanças na regulamentação das empresas operadoras de telefonia. A gerência dos pontos e ramais telefônicos passou para os usuários. Telebrás lança tomada para conexão telefônica na tentativa de padronizar as conexôes, mas não segue nem baseia-se em nenhum padrão internacional • - 1991 -> Surgimento de normas internacionais e sistemas de cabeamento para integrar serviços de voz, vídeo e dados

3. Redes de Cabeamento Estruturado

4. Redes Não Estruturadas • Porque são implementadas redes não estruturadas ? • Fácil -> Não há que se observar quaisquer requisitos e normas • Baixo tempo de implementação • Custo • Muitas obras são feitas sem planejamento • Soluções emergenciais(“Tapa buraco”.“Resolve isso aqui pra mim”) • Sistemas proprietários. O cabeamento era um subproduto das tecnologias de hardware. EX: IBM 3270 (Coaxial RG62 de 93 omhs), redes Apple ( conectores apple talk)

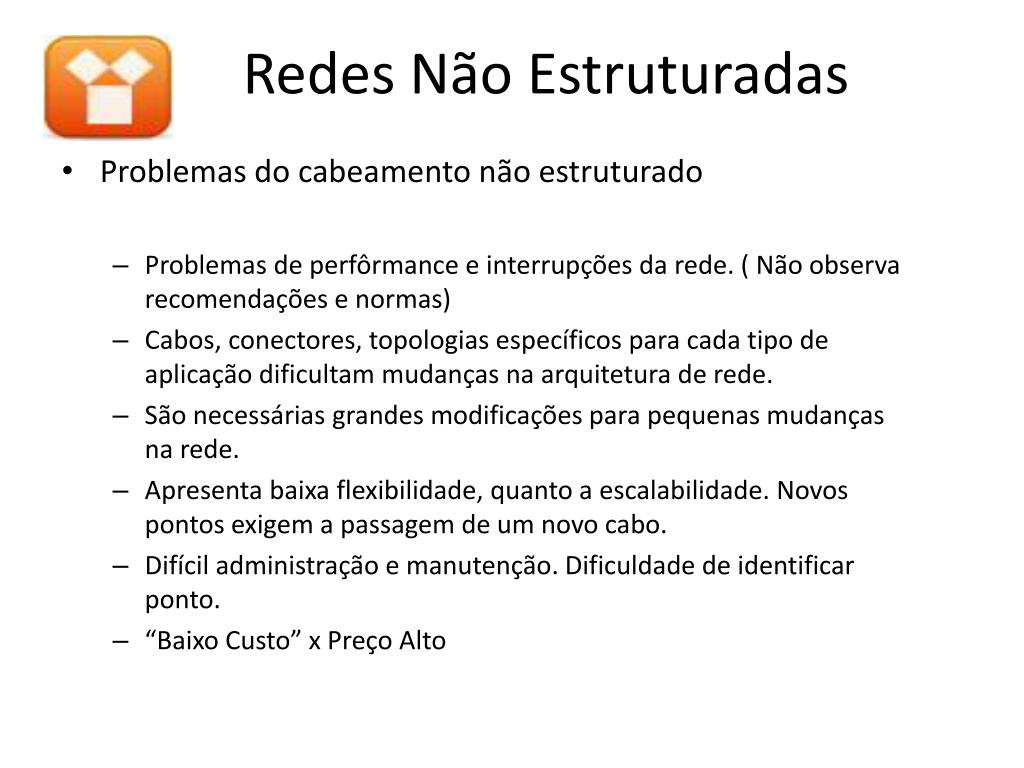

5. Redes Não Estruturadas • Problemas do cabeamento não estruturado • Problemas de perfôrmance e interrupções da rede. ( Não observa recomendações e normas) • Cabos, conectores, topologias específicos para cada tipo de aplicação dificultam mudanças na arquitetura de rede. • São necessárias grandes modificações para pequenas mudanças na rede. • Apresenta baixa flexibilidade, quanto a escalabilidade. Novos pontos exigem a passagem de um novo cabo. • Difícil administração e manutenção. Dificuldade de identificar ponto. • “Baixo Custo” x Preço Alto

6. E a sua rede, como está? 6

7. Em dezembro de 2010 a do Facebook estava assim .... Ppublicação da revista time.

10. Em dezembro de 2010 a do Facebook estava assim .

12. Cabeamento Estruturado Conceito: Infraestrutura de cabeamento • independente do fabricante (não proprietária), • capaz de atender diversas aplicações e serviços, • através de um único sistema de cabeamento, • proporcionando flexibilidade de layout, • facilidade de gerenciamento, administração e manutenção.

13. Cabeamento Estruturado • Custo • O cabeamento estruturado é uma forma padronizada para a instalação de cabos em edificações, minimizando custos e maximizando expansibilidades futuras. • Maior custo inicial, economia a longo prazo. Obs: Não recomendado quando as instalações físicas do local sofrem obras constantes, ou quando a prórpria empresa muda de local constantemente. (prédios alugados/ “Investimento em estrutura para médio, longo prazo”. Baixo ROI)

14. Custo x Benefício

15. Permite o atendimento a demanda de novos serviços. Um mesmo ponto após disponibilizado pode ser utilizado para diferentes aplicações. • Prevê expansão ou movimentação dos pontos de rede. A distribuição dos pontos é baseado no m2 e não no número de usuários.

16. Cabeamento Estruturado • Outras vantagens • Garante performance e confiabilidade (certificação) • Manutenção facilitada • Utiliza cabos e conectores recomendados e padronizados pela norma.

17. Estudo de Caso A empresa contratou novos funcionários. Novos ramais e pontos de rede são necessários Rede não Estruturada Rede Estruturada As tomadas estão pré instaladas. Basta ativar os pontos. É necessário passar cabos e criar novos pontos de rede

18. Estudo de Caso Um setor com 4 computadores e 2 ramais muda-se para uma sala onde havia 3 pontos de rede e 3 pontos para ramais. Sobra 1 ramal e falta 1 ponto de rede Rede não Estruturada Rede Estruturada Os pontos de ramal e telefone são tratados distintamente. É necessário passar cabos para instalar um novo ponto de rede. Um ponto de telefone ficará inativo As tomadas estão pré instaladas. Basta ativar os pontos.

19. Estudo de Caso Uma equipe de trabalho temporária é criada. Rede não Estruturada Rede Estruturada Necessário construir uma infra-estrutura para esta equipe, ainda que provisória Basta ativar ou desativar os pontos de rede através do P.Panel, sem a necessidade de obras ou novos investimentos.

20. Estudo de Caso • Outras situações: • Placa de Rede com Mac clonado ou swicth em loop na rede • Migração de velocidade ou instalação de novas placas de rede • Migração para PABX digital • Etc O Cabeamento estruturado facilita adapta-se as modificações do ambiente e facilita significativamente a manutenção da rede

21. Cabeamento Estruturado Desvantagens Custo inicial elevado. Em geral implica obras de alvenaria na empresa, criando grande impacto. Obras geralmente demoradas. Depois de pronto, a tendência é a de se esquecer do cabeamento, e aí..... 21

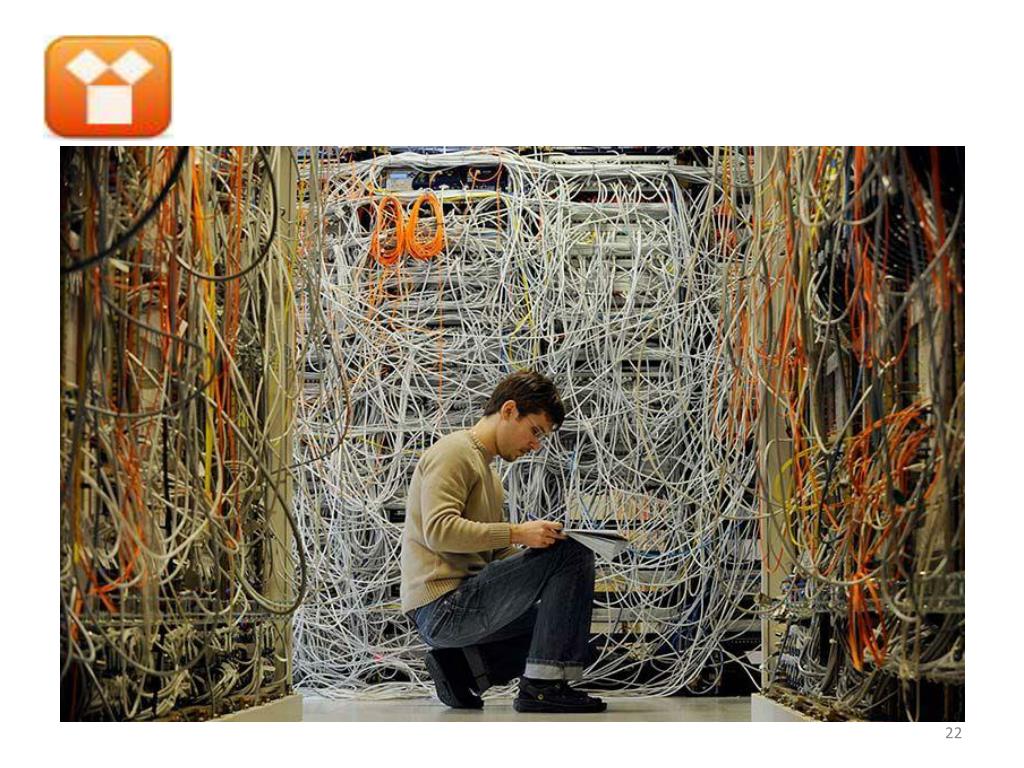

22. 22

23. Os padrões. 23

24. Os padrões 24

26. 26

27. Normas mais utilizadas ANSI American National Standart Institute TIA EIA Telecomunication Industry Association Eletronic Insdustries Aliance • ANSI/TIA/EIA-568B–Sistemas de Cabeamento (Evol da 568-A- CAT5e) • ANSI/TIA/EIA-569A – Caminhos e Espaços • ANSI/TIA/EIA-606 – Administração de Infraestrutura de Telecom • TIA/EIA-J-STD-607A Aterramento • NBR 14565 – Redes Estruturadas e Cabeamento de Telecom • NBR 5410 – Instalações Elétricas ABNT
