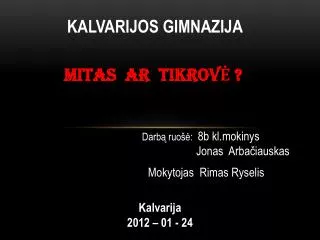

KALVARIJOS GIMNAZIJA. MITAS ar TIKROVĖ ?. Darbą ruošė: 8b kl.mokinys Jonas Arbačiauskas. Mokytojas Rimas Ryselis. Kalvarija 2012 – 01 - 24.

josiah-hester
Download Presentation

KALVARIJOS GIMNAZIJA

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. KALVARIJOS GIMNAZIJA MITAS ar TIKROVĖ ? Darbą ruošė: 8b kl.mokinys Jonas Arbačiauskas Mokytojas Rimas Ryselis Kalvarija 2012 – 01 - 24

  2. Klausiau sykį radio,visokias žinias perdavinėjo,tačiau viena žinutė įstrigo ilgam.Moteriškas balsas įsakmiai reikalavo išjungti iš rozečių visus aparatus,kuriuose nuolat dega indikatorinės lemputės.Neva,jos daug energijos sunaudoja ir dėl to patiriami nuostoliai. Čia aš,Jonas Pagalvojau - gal iš tikro?Juk pas mane namuose apskritą parą dega kompiuterio monitoriaus,televizoriaus bei jo antenos maitinimo blokelio lemputės. Ar tai tik mitas? O gal reali tikrovė? Nuspręsta - imuosi mitą išsklaidyti ... arba patvirtinti. Tam reikės atlikti keletą bandymų panaudojant tikslius matavimo prietaisus. Jie man po ranka. Gimnazijos elektronikos laboratorijoje rasiu viską,ko man prireiks bandymams atlikti.

  3. Tai mano darbo vieta

  4. Pirmiausia gerokai pasidairiau internete ir daug sužinojau apie LED lemputes,naudojamas įjungimo indikatoriais įvairioje aparatūroje.Jas ir mes naudojame savo konstrukcijose. Susirinkau reikiamas priemones bandymams:

  5. Maitinimo blokas – puiki priemonė bandymui.Jo pagalba galima paduoti norimą nuolatinę įtampą nuo 0 iki 20 V. Įtampą rodo įmontuotas voltmetras,o srovės stiprį - miliampermetras. LED – ( Light-emitting diode ) lemputės.Jos visos skirtos 3V įtampai. 5 jų paženklintos spalvotais vamzdeliais ant LED pliusinės kojelės. 6-a lemputė neženklinta.Ji pasmerkta mirčiai. (Mokslas reikalauja aukų) Du multimetrai.Jais pasinaudosiu,kai reikės ypač tikslių matavimų. kurių neįstengia maitinimo bloko prietaisai. Vienas prietaisas skirtas matuoti įtampai,antrasis matuos srovės stiprį.Įtampą teks matuoti net šimtosios V tikslumu,nes pirmieji bandymai parodė,kad net toks nežymus įtampos padidėjimas ženkliai veikia srovės stiprį. Viskas,pirmyn,prie darbo....

  6. Pirmasis bandymas. Nustatysiu,kokia įtampa ir srovės stipris yra „mirtinas“ šviesos diodui. Vėliau teks laikytis atokiau nuo šios įtampos ir srovės. Sujungsiu paprastą grandinę: : Ant stalo viskas atrodo taip:

  7. Imuosi darbo

  8. Pradedu įtampą iš lėto didinti nuo nulio, atidžiai stebiu lemputę ir prietaisų parodymus. • LED pastebimai ima šviesti,kai srovė pasiekia 5mA. • Toliau lėtai didinu srovę – lemputė šviečia vis ryškiau. • Esant 10mA ryškumas maksimalus.Toliau didinant srovę, lemputės ryškumas pastebimai nekinta. • Įtampą keliu iki 3V- max.leidžiamos šioms lemputėms. • Fiksuoju srovę – 64,6 mA. Pastebėjimas: Optimalus lemputės darbo ręžimas – apie 10mA

  9. Toliau keliu įtampą.Srovė sparčiai auga.Lemputės • ryškumas palaipsniui mažėja. • Palietus lemputę pirštais,jaučiu šilumą. • Įtampai pasiekus 4,35V,lemputės ryškumas ženkliai mažėja.Pajuntu silpną besilydančios plasmasės kvapą. • Multimetras rodo 162 mA.Dar kelios sekundės ir lemputė gęsta.Jai galas. Pastebėjimas: LED lempučių normaliam darbui naudojama įtampa vaidina lemiamą vaidmenį .Net nežymiai viršijus leidžiamą darbo įtampą ,lemputei kyla pavojus perdegti.

  10. Antrasis bandymas. Turiu 5 vienos rūšies LED lemputes.Dabar nustatysiu,ar esant vienodai įtampai,lemputės naudos tokią pačią srovę. • Nustatau MB išėjimo įtampą visoms lemputėms lygiai 2V . • Fiksuosiu sroves kiekvienai lemputei ir suvesiu jas į lentelę • Dėl didesnio tikslumo atliksiu po 3 matavimus.Apskaičiuosiu visų bendrą vidurkį. • Tolimesniam bandymui pasirinksiu lemputę,kurios vidurkis artimiausias bendram. Bendras vidurkis – 8,3mA.Taigi,arčiausiai šiam vidurkiui yra raudonos spalvos LED

  11. Trečiasis bandymas. Nustatysiu,kokį energijos kiekį sunaudoja deganti LED lemputė per mėnesį ir kiek ta energija kainuoja.. • Pasirenku vidutinę - raudoną lemputę. • Pasirenku srovę 3 kart didesnę už optimalią,t.y.30 mA • Randu – tokiai srovei reikia 2,37V įtampos. • Dabar skaičiuosiu:

  12. VALIOO... MITAS SUGRIAUTAS... LED lemputės yra labai taupios ir jų sunaudojama energija labai nedidelė

  13. P a s t a b o s • LED lempučių tipas nežinomas,tačiau jos visos yra tos pačios rūšies. • Bandymų sunkumus kėlė tai,kad maitinimo įtampa nuolat keitėsi keliomis šimtosiomis volto dalimis. • Bandžiau paduoti atbulinę įtampą.Rezultatas netikėtas – iki -7V • net mikroampermetras jokios srovės nerodė. • Liko neatsakyti klausimai : • 1. ar tikrai LED lemputė pasižymi diodo savybėmis • 2. kaip elgsis LED jas panaudojus vienpusio lygintuvo • schemoje ir surinkus tiltelį. • Į šiuos klausimus pabandysiu atsakyti tolimesniuose savo bandymuose

  14. I Š V A D O S • Išjungti aparatūrą su degančiomis LED lemputėmis nebūtina,nes jų naudojama energija yra labai maža. • Konstrukcijose LED lemputei reikia parinkti optimalų darbo ręžimą.Tai taupo sunaudojamą energiją ir apsaugo ją,jei maitinimo įtampa smarkiai svyruoja. • Nieko neatsitiks,jei LED įjungsime atbulai.Ji tik nešvies. • Pavojinga lemputei paduoti įtampą,viršijančią leidžiamą
