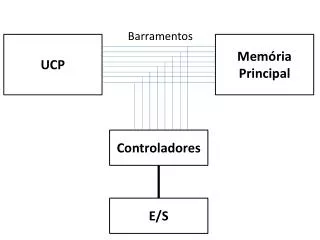

  1. Barramentos UCP Memória Principal Controladores E/S

  2. Unidade Central de Processamento UCP Unidade Lógica e Aritmética ULA Registradores 0 Unidade de Controle 1 . . . n Contador de instrução Registrador de instrução

  3. 1. Busca a próxima instrução da memória principal (indicado pelo contador de instruções) e incrementa o contador de instruções. 3. Execução da ação solicitada pela instrução contida no registrador de instruções 2. Decodificação do padrão de bits contido no registrador de instruções.

  4. 1011 1100 1111 0011 Campo do código da operação Campo do operando Código da operação Operandos 1011 1100 1111 0011 Padrão de bits (16 bits) Forma Hexadecimal (4 dígitos) 12 F 3 11
