Алюмооцинкованный стальной прокат SUPERGALUM от концерна Dongbu Steel

1. Алюмооцинкованный стальной прокат SUPERGALUM от концерна Dongbu Steel Сентябрь, 2007 Dongbu Steel 0/42

2. 55% Алюмоцинк(SuperGalum) 1/42

3. 2-1 Определение • Алюмоцинк – это стальнойхолоднокатаный лист, покрытый сплавом 55% алюминия, 43.4% цинка и 1.6% кремния • Физическая характеристика холоднокатаного листа + теплоустойчивость и коррозионная стойкость алюминия + катодная защита цинка * Зарегистрированная торговая маркаDongbu : SuperGalum 2-2 История  20-тилетняя разработка компания «BIEC», США: - исследование коррозийной стойкости покрытия путем постепенного добавления алюминия Al в цинк Zn - наивысшей коррозийной стойкости покрытия удалось достичь при сплаве, содержащем 55% алюминия Al - Для лучшего сцепления в сплав был добавлен кремний Si  Первый алюмоцинк был произведен в США компанией «Bethlehem Steel» в 1972 г. (марка : Galvalume)  В наше время алюмоцинк выпускается более 30 компаниями по всему миру (Aluzinc, Galvastar, Zincalume и др.) <результаты эксплуатации на открытом воздухе на протяжении 17лет> 2/42 * BIEC : Bethlehem International Engineering Co.

4. 2-4Рост мирового производства алюмоцинка мировое производство55%Al-Zn (мил. т.) 3/42

5. 2-5 Конкурентные преимущества алюмоцинка • Улучшенная коррозийная стойкость в 3~6 раз по сравнению с оцинкованным листом (GI) при одинаковой толщине цинкового покрытия • Благодаря нанесения на поверхность прозрачного органического покрытия (толщ. 3. мкм) алюмоцинк не только отлично противостоит коррозии, но и предотвращает налипание частиц алюцинка на валы профилирующего оборудования (при производстве м/черепицы, профлиста, сэндвич-панелей. Благодаря этому алюмоцинк нет необходимости обезжиривать перед профилированием, как в случае с оцинкованной сталью, а после прокатки алюмоцинка можно сразу переходить к прокате окрашенного металла • Улучшенная теплоустойчивость (возможность длительного использования при температуре 315℃ без изменения цвета и окисления) • Хорошее отражение тепла (предотвращает повышение температуры внутри помещения при использовании материала в качестве наружного покрытия). • Высокое качество поверхности и привлекательный внешний вид благодаря серебряному оттенку и однородному узору кристаллизации. Высокий уровень адгезии к двухкомпонентному полиуретановому клею (при производстве сэндвич-панелей) • Большая площадь (выход) из 1 тонны в м2 (3-4%) по сравнению с обычной оцинкованной сталью 4/42

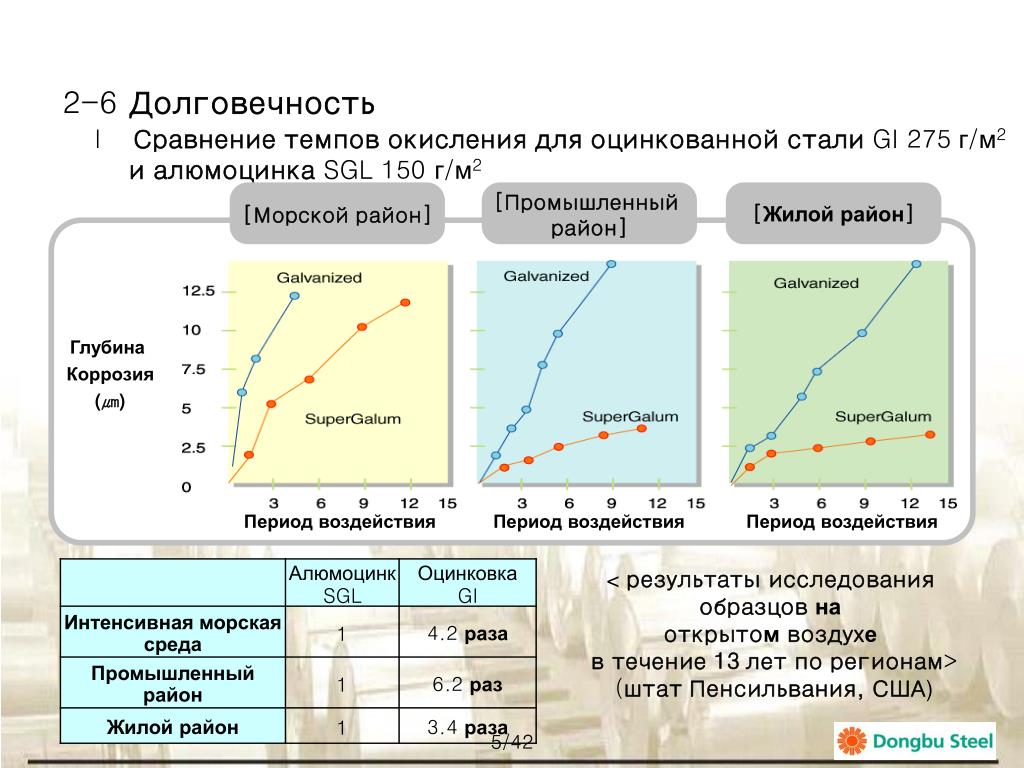

6. 2-6 Долговечность • Сравнение темпов окисления для оцинкованной стали GI 275г/м2 и алюмоцинка SGL 150 г/м2 [Морской район] [Промышленный район] [Жилой район] Глубина Коррозия (㎛) Период воздействия Период воздействия Период воздействия < результатыисследования образцов на открытом воздухе в течение 13летпо регионам> (штат Пенсильвания,США) 5/42

7.  Промышленная зона в Великобритании 6/42

8. Почему алюмоцинк SGL обладает более высокой стойкостью • против коррозии? Частички Al Частички Zn Цинк Zn 단면사진 넣을것 Сталь Сталь <поперечное сечениеалюмоцинка SGL> < поперечное сечение оцинкованной стали GI> Смешанная структура Al и Zn (решетчатая система) В процессе окисления благодаря решетчатой системе замедляется освобождение частиц цинка Частицы алюминия исмесь продуктов окисления выполняют роль физического барьера Однофазовая система цинка Zn В следствие окисления происходит быстрое освобождение частиц цинка После полного освобождения частиц цинка происходит коррозия металла 7/42

9. * Таблица сравнения массы нанесенного слоя • При переходе с оцинкованного проката на алюмоцинк толщина нанесенного слоя должна сохраняться. Так, оцинкованная сталь Z22 заменяется на алюмоцинк AZ120 Цилиндрические участки покрытия с частицами цинка быстро окисляются, и за короткий срок слой полностью исчезает Частицы цинка Сталь < поперечное сечение алюмоцинка с покрытием 50г/м2,AZ50 SGL> * При условии одинаковой толщины нанесенного слоя • При нанесенной толщине покрытия алюмоцинка менее, чем 80г/м2 (AZ 80),может теряться коррозионная стойкость материала 8/42

10. 2-7 Улучшенная теплоустойчивость • Возможность длительного использования материала при температуре 315℃ без обесцвечивания и окисления • Оцинкованная сталь GI : допустимая температура применения • ниже 230℃.При температуре выше250℃ происходит обесцвечивание - Причина : в нанесенном слое алюминий Al составляет 80% 5ч. Температура 17ч. 1.5 ч. Время 9/42

11. 2-8 Улучшеннаятепло-отражаемость • Улучшеннаятепло-отражаемость благодаря яркой поверхности и особому узору (Spangle) • Предотвращает повышение температуры внутри помещения при использования материала в качестве наружного кровельного покрытия * Рекомендуется для использования на зданиях башенного типа < тепло-отражаемостьпо материалам > 10/42

12. 2-9 Экономичность • Плотность поверхностного слоя алюмоцинка SGL составляет 3.75г/см², что значительно меньше плотности поверхностного слоя оцинкованной стали GI- 7.14г/см², поэтому площадь листа на единицу веса увеличивается Степень превосходства (%) Толщина <площадь алюмоцинка SGL сравнительно больше по толщинам> * Теоретический расчёт 11/42

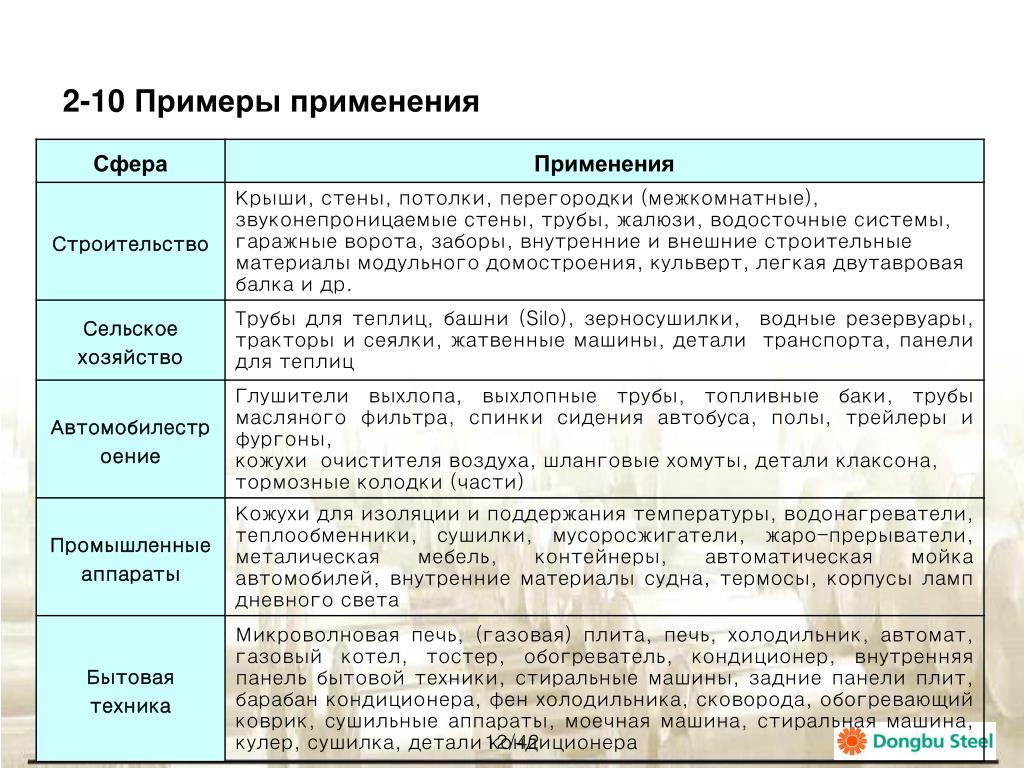

13. 2-10 Примеры применения 12/42

14. Строение:крыша и стены свинарник курятник трубопровод 13/42

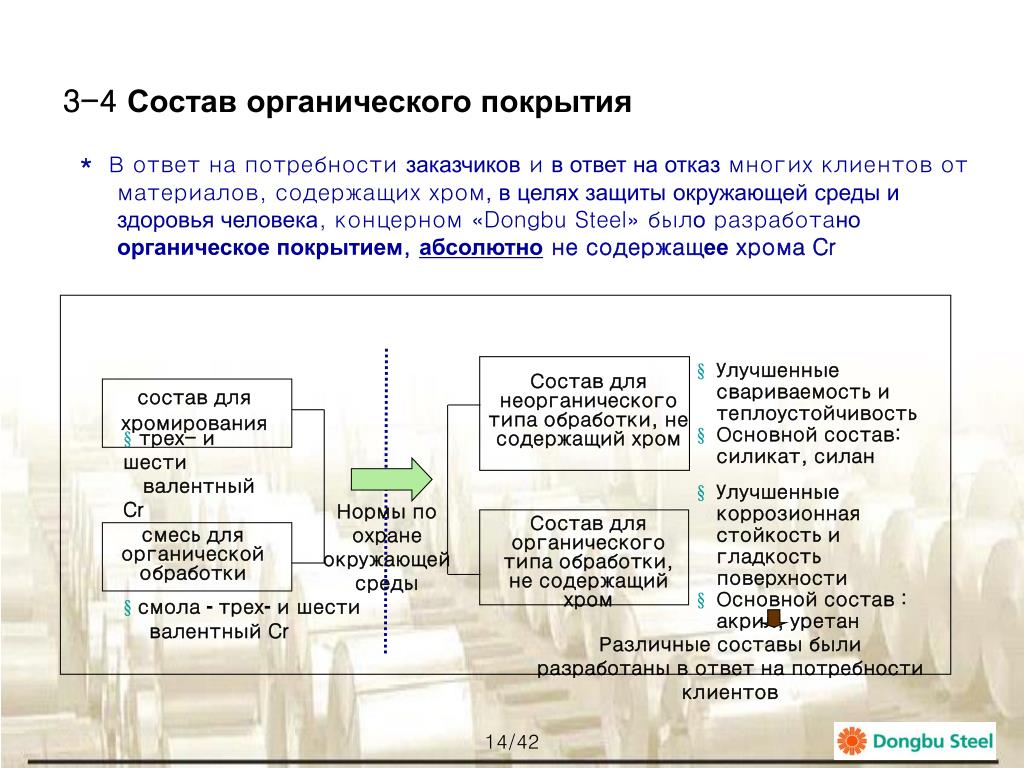

15. 3-4 Состав органического покрытия * В ответ на потребности заказчиков и в ответ на отказ многих клиентов от материалов, содержащих хром, в целях защиты окружающей среды и здоровья человека, концерном «Dongbu Steel» было разработано органическое покрытием, абсолютно не содержащее хрома Cr • Улучшенныесвариваемостьитеплоустойчивость • Основной состав: силикат, силан Состав для неорганического типа обработки, не содержащий хром состав для хромирования • трех- и шести валентный Cr Нормы по охране окружающей среды • Улучшенные коррозионная стойкостьи гладкость поверхности • Основной состав : акрил, уретан Состав для органического типа обработки, не содержащий хром смесь для органической обработки • смола - трех- и шести валентный Cr Различные составы были разработаны в ответ на потребности клиентов 14/42

16. 3-7 Не содержащая хрома алюмооцинкованная стальNon-Cr SGLс органическим покрытием  Отличная коррозионная стойкость, не уступающая стали с органическим покрытием, содержащей хром • Тест в соляном тумане 72 ч. (оцинкованная сталь), • 200 ч.(алюмоцинк SGL) - менее 5% белой ржавчины  Достаточно гладкая поверхность – возможно профилирование (Roll Forming) без смазки  Превосходнаястойкость к отпечаткам пальцев – не остаются следы от пальцев  Отличнаяпригодность к покраске – можно окрашивать валковым либо порошковым методом  Высокое противодействие различным химическим веществам - кислотам, щёлочам, метану, растворителям, и др. • Хорошая адгезия к вспененному полиуретану (производство сэндвич-панелей) 15/42

17. 4. Алюмооцинкованная сталь SuperGalum с пигментированным органическим покрытием 16/42

18. орг. Слой 3 мкм + пигменты сталь 4-1 Отличительные свойства • В органическое покрытие можно добавить легкий цветной пигмент: слой алюмоцинка Zn-Al <Sky Blue> <Brick Red>` • Пигменты, добавляемые в органическое покрытием, имеют необходимый уровень стойкости  Данный материал имеет цветное декоративное покрытие и, в то же время, более выгоден по цене, чем сталь с полимерным покрытием толщ. 25 мкм 17/42

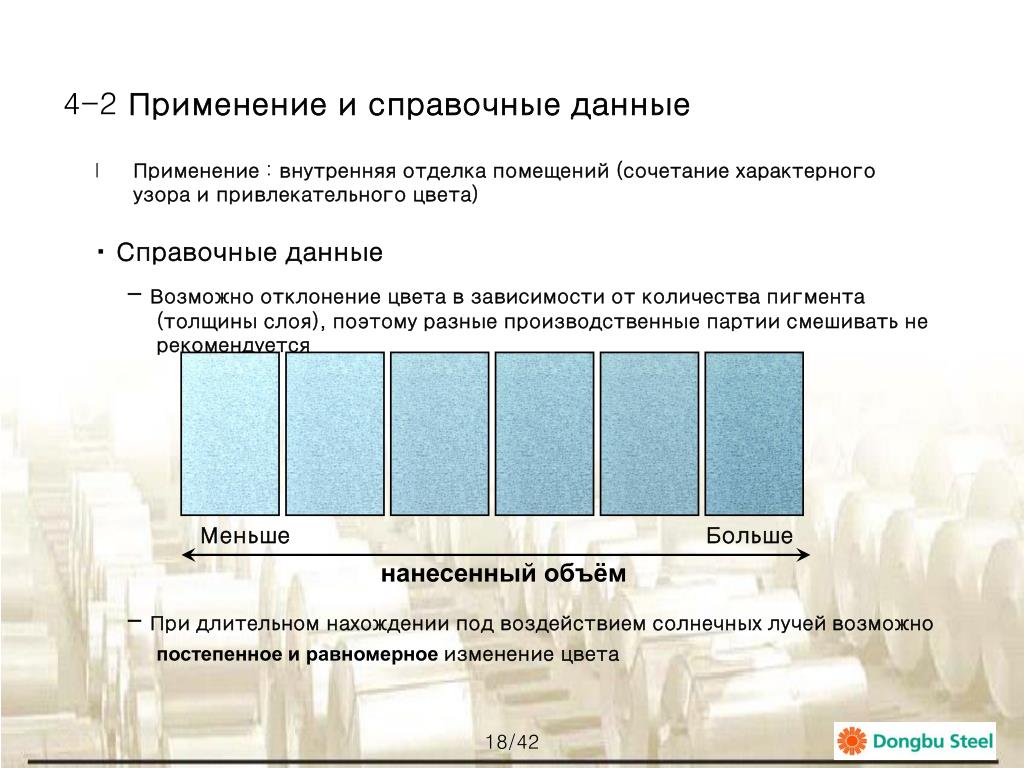

19. 4-2 Применение и справочные данные • Применение : внутренняя отделка помещений (сочетание характерного узора и привлекательного цвета)  Справочные данные - Возможно отклонение цвета в зависимости от количества пигмента (толщины слоя), поэтому разные производственные партии смешивать не рекомендуется Меньше Больше нанесенный объём - При длительном нахождении под воздействием солнечных лучейвозможно постепенное и равномерное изменение цвета 18/42
