  1. XINFO Das IT - Informationssystem Report-Generator HORIZONT Software für Rechenzentren Garmischer Str. 8 D- 80339 München Tel ++49(0)89 / 540 162 - 0www.horizont-it.com

  2. Inhaltsangabe Report-Generator allgemein Beispiel Batch-Dokumentation Beispiel Programm-Dokumentation Beispiel Impact-Analyse Beispiel Implementation

  3. XINFO Report-Generator Der hier vorgestellte „Report-Generator“ ist eine Erweiterung des Batch Interface (BIF) des XINFO-PC-Clients: • Statements wie LNCMD, SCAN, IF und GOTO ermöglichen nach einer „normalen“ Selektion die Weiterverarbeitung der Ergebnisse. • Die Ausgabe erfolgt in HTML, Graphiken werden als .jpg eingebunden • Mit Kommandos wie ARRANGE, SORT und anderen Statements kann das Layout der Ausgabedateien/-tabellen individuell und flexibel gestaltet werden, ohne die XINFO-Displays ändern zu müssen. • Damit können Sie Dialogschritte automatisiert ablaufen lassen, komplette Dokumentationen nach vorgegebenen Muster erstellen und immer wiederkehrende Analysen auf Knopfdruck durchführen.

  4. XINFO Report-Generator Diese Präsentation zeigt mögliche Einsatzgebiete und die Funktionsweise anhand von drei Beispielen: • Dokumentation von Batch-Abläufen • Programm Dokumentation • Impact Analyse • Wenn Sie auf Basis der Beispiele zu Hause testen möchten: • Die Source-Files und die Ergebnisse finden Sie wie diese Präsentation auf Ihrer CD unter den Namen XINFO-ReportGenerator_Files bzw. XINFO-ReportGenerator.ppt • Sie benötigen XINFO 3.x mit dem aktuellsten Server-Programm (XXRIXD4) vom 27.05.2008 und den aktuellsten PC-Client (xinfo.exe) vom 13.06.2008, Build 191 oder höher • Bitte beachten Sie auch das Handbuch XINFO 3.3 PC-Client User‘s Guide: cd\products\xinfo\V3R3\docu\english\xxrddoce.pdf

  5. Dokumentation von Batch Abläufen z.B. zur Vorlage bei Fachabteilungen, RZ-Kunden, Revision oder als Teil der Betriebsablaufdokumentation ist eine aktuelle Dokumentation der Batch-Abläufe notwendig. • Mit Einsatz der entsprechenden Scanner (Scheduling-System, JCL etc.) stehen die Daten im XINFO zur Verfügung • Den Inhalt der Dokumentation können Sie nach Ihren Notwendigkeiten festlegen. In unserem Beispiel gehen wir von einem UC4-JobPlan aus und untersuchen alle dazugehörenden Objekte: • Abhängigkeiten (graphisch und tabellarisch) • Alle Jobs mit div. Parametern • Jobinhalte (Script, JCL) • Planungs Parameter • Ressourcen Kann natürlich auch für CA-7, Control-M, TWS und alle anderen Scheduler erstellt werden

  6. Ergebnis einer „Batch-Doku“ Startpunkt ist ein JobPlan der wiederum JobPläne enthält Startpunkt ist ein JobPlan der wiederum JobPläne enthält Ausgabe ist ein HTML-File Zur Planung verwendete Kalender

  7. Ergebnis einer „Batch-Doku“ Startzeit Liste der Abhängigkeiten (Nachfolger, Vorgänger) Script-Inhalte

  8. Ergebnis einer „Batch-Doku“ Der nächste JobPlan, ein Level tiefer, enthält u.a. auch Jobs

  9. Ergebnis einer „Batch-Doku“ Liste der Abhängigkeiten Job Parameter, z. B. Host (Rechner), User (Login), Laufzeit (ERT) etc.

  10. Dokumentation von Programmen Im Rahmen von Umstellungsprojekten, bei der Übergabe von Zuständigkeiten oder zur Produktionsübergabe wird normalerweise eine aktuelle Dokumentation der Programme benötigt. • Mit Einsatz der entsprechenden Scanner (Sourcecode, DB2, JCL etc.) stehen die Daten im XINFO zur Verfügung • Die Beispiele zeigen ein Cobol-CICS- und ein Cobol-Batch-Programm und enthalten: • Aufrufe aller Unterprogramme (graphisch und tabellarisch) • Generelle Funktionsübersicht aller aufgerufenen Programme • Attribute der Load-Module • Verwendung von Copy-Books • DB2-Zugriffe • Verwendung von Files, im Programm und in der JCL • CICS-Transaktionen, in denen die Programme aufgerufen werden • Batch-Jobs, in denen die Programme aufgerufen werden • Scheduling Informationen zu diesen Jobs Kann natürlich auch für PL/1 usw. erstellt werden

  11. Ergebnis einer „Programm-Doku“ Aufgerufene Unterprogramme Aufgerufene Unterprogramme Startpunkt ist ein Cobol-CICS-Hauptprogramm

  12. Ergebnis einer „Programm-Doku“ Funktionsübersicht aller Programme Attribute der Load-Module Verwendete Copy-Books

  13. Ergebnis einer „Programm-Doku“ DB2-Zugriffe (Tabellen) CICS-Transaktionen, in denen die Programme aufgerufen werden

  14. Ergebnis einer „Programm-Doku“ Aufgerufene Unterprogramme Aufgerufene Unterprogramme Startpunkt ist ein Cobol-Batch-Hauptprogramm

  15. Ergebnis einer „Programm-Doku“ Funktionsübersicht aller Programme Attribute der Load-Module Verwendete Copy-Books DB2-Zugriffe (Tabellen)

  16. Ergebnis einer „Programm-Doku“ Verwendung von Files JCL Parameter aus den Jobs dazu

  17. Ergebnis einer „Programm-Doku“ Batch-Jobs, in denen die Programme aufgerufen werden Scheduling Informationen zu diesen Jobs

  18. Impact Analysis Report Vor Änderungen von Programmen hilft eine Impact Analyse zur Risiko- und Aufwandschätzung. • Diese kann individuell mit dem XINFO-Dialog oder im Batch erfolgen (wenn z.B. häufig die selbe Folge von Abfragen verwendet werden soll) • In unserem Beispiel gehen wir davon aus, dass die Spalte „DEPTNO“ verändert werden muss. Wir suchen: • Alle Programme die eine Variable „DEPTNO“ verwenden • Alle Programme, die diese Programme aufrufen • Alle DB2-Tabellen, die eine Spalte „DEPTNO“ haben • Alle Programme, die auf diese Tabellen zugreifen • Alle CICS-Transaktionen und/oder Batch-Jobs die diese Programme verwenden

  19. Impact Analysis Report Programme, die die gesuchte Variable verwenden Programme, die diese Programme aufrufen

  20. Impact Analysis Report DB2-Tabellen, die die gesuchte Spalte enthalten Programme, die diese Tabellen verwenden

  21. Impact Analysis Report Übersicht der betroffenen Programme Übersicht der betroffenen CICS-Transaktionen

  22. Erstellung eines Reports in Batch Zur Erstellung von XINFO-Dokumentationen mit Verwendung von BIF-Statements benötigen Sie folgendes: • Eine Windows .BAT Datei mit dem Programmaufruf (optional, die BIF Datei kann auch aus dem laufenden Programm mittels „Datei – öffnen“ gestartet werden) • Eine .BIF Datei mit den BIF-Statements • Ein .LGN File mit den Logon-Parametern (Userid, pwd, XINFO-Zielsystem) • Eine .SEL Datei mit den Selektionskriterien

  23. XINFO Aufruf in Batch 1. .bat File, hier BCH_Docu.BAT ggf. alte Ausgabe löschen Aufruf xinfo.exe File mit BIF-Statements ggf. spezielle xinfo.ini, z. B. für Graphik-Optionen (Darstellung der Symbole) etc.

  24. XINFO BIF 2. .bif File mit den BIF-Statements, hier BCH_Docu.BIF

  25. XINFO BIF Logon 3. Das .lgn File erstellen Sie online: 3. Das .lgn File erstellen Sie online:

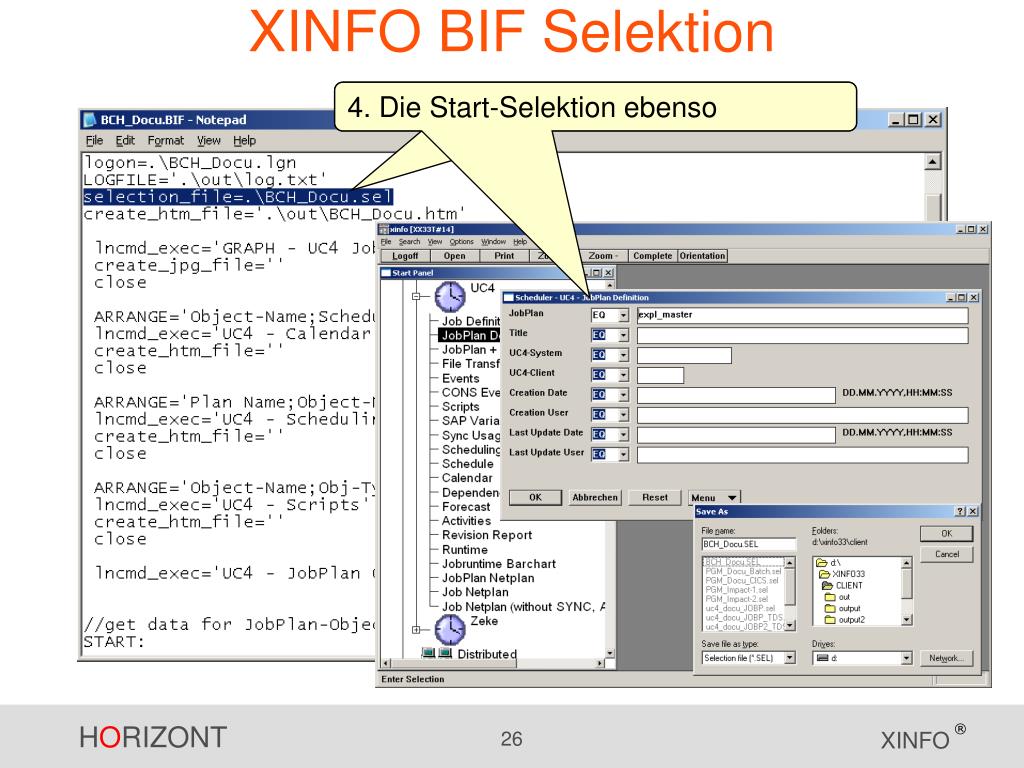

  26. XINFO BIF Selektion 4. Die Start-Selektion ebenso 4. Die Start-Selektion ebenso

  27. XINFO BIF Ausgabe Ausgabe HTML-Startseite

  28. XINFO BIF Linecommands Es stehen alle „rechte Maus“ Linecommands zur Verfügung. Im Normallfall als „All-Command“ auf das gesamte Ergebnis, bei Bedarf auch zeilenweise

  29. XINFO BIF Linecommands Geben Sie die genaue Bezeichnung des Linecommands an Geben Sie die genaue Bezeichnung des Linecommands an

  30. XINFO BIF Fortschreiben der aktuellen Ausgabe Close das Fenster und zurück zum letzten Ergebnis für den nächsten Linecommand

  31. XINFO BIF Arrange Mit ARRANGE legen Sie die Spalten und deren Reihenfolge fest Mit ARRANGE legen Sie die Spalten und deren Reihenfolge fest

  32. XINFO BIF Zwischenergebnis Ein Linecommand ohne Create-Statement erstellt eine „interne“ Ausgabe, die wieder mit Linecommands abgearbeitet werden kann (hier eine Liste der Objekte eines JobPlans)

  33. XINFO BIF Schleife Scan Zeile für Zeile durch das letzte Ergebnis (Liste der JobPlan Objekte) Wenn in Spalte Obj-Type “JOBP“ steht … Lncmd_exec_scan führt den Linecommand nur auf die aktuelle Zeile aus.

  34. Geplante Erweiterungen Kurzfristig geplante funktionale Erweiterungen: • Sort Command • „Select-Command“ (Doppelklick), um den Inhalt einer Zeile untereinander auszugeben • Trennlinien ein/ausschalten • Ausgabe ohne „Gitternetz“ • Automatische Größenanpassung der Graphik • Parameterübergabe an BIF- und Selektion-File

  35. XINFO Report-Generator Mit dem XINFO Batch Interface (BIF) können Sie • Alle Dialogschritte automatisiert im Batch ausführen • Komplette Dokumentationen nach eigenen Vorgaben und Layout, inklusive graphischen Ablaufplänen erstellen • Umfangreiche Reports über alle XINFO-Daten (Sourcecode, Produktionsjobs, Scheduling etc.) automatisch und auf Knopfdruck generieren • Die Reports und Dokumente bequem im Intranet bereitstellen

  36. XINFO Das IT - Informationssystem Vielen Dank für Ihre Aufmerksamkeit! HORIZONT Software für Rechenzentren Garmischer Str. 8 D- 80339 München Tel ++49(0)89 / 540 162 - 0www.horizont-it.com
