一 . 基本资料

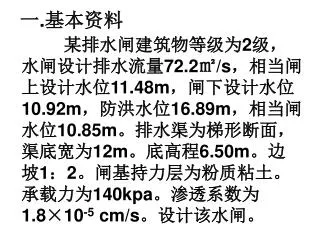

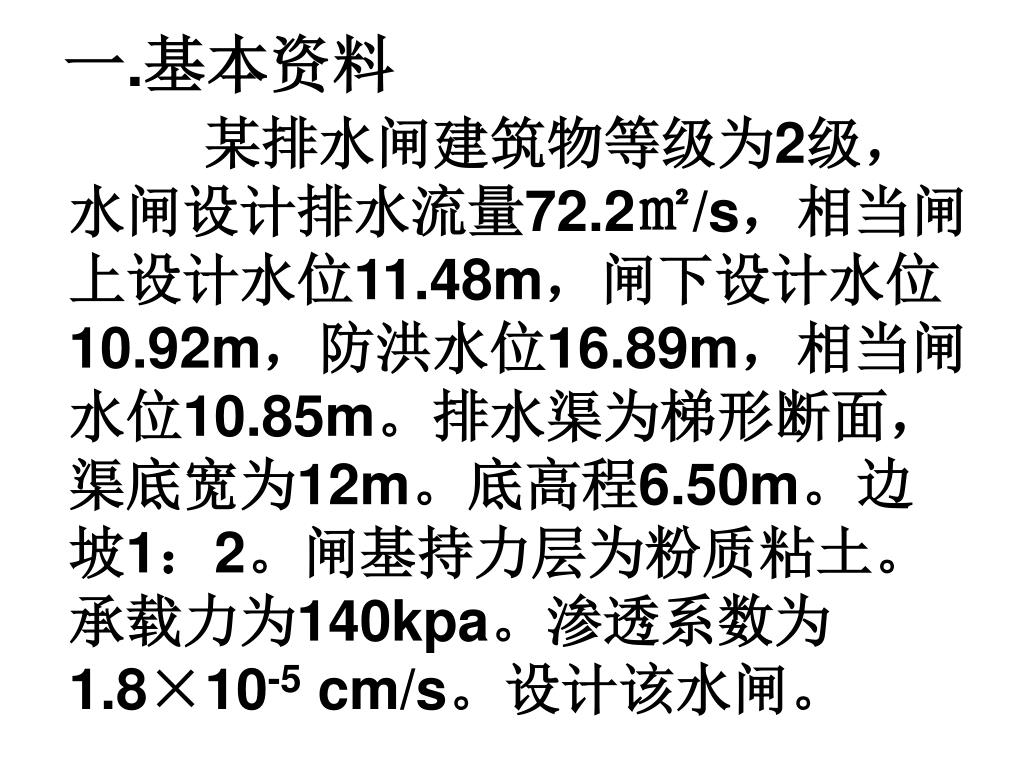

一.基本资料 某排水闸建筑物等级为2级，水闸设计排水流量72.2㎡/s，相当闸上设计水位11.48m，闸下设计水位10.92m，防洪水位16.89m，相当闸水位10.85m。排水渠为梯形断面，渠底宽为12m。底高程6.50m。边坡1：2。闸基持力层为粉质粘土。承载力为140kpa。渗透系数为1.8×10-5 cm/s。设计该水闸。

设计水闸 一、确定闸底板高程闸底板高程=渠底高程=6.50 m 二、计算闸孔总净宽假设闸孔净宽b0=8m 上游河道一半水深的宽度bs

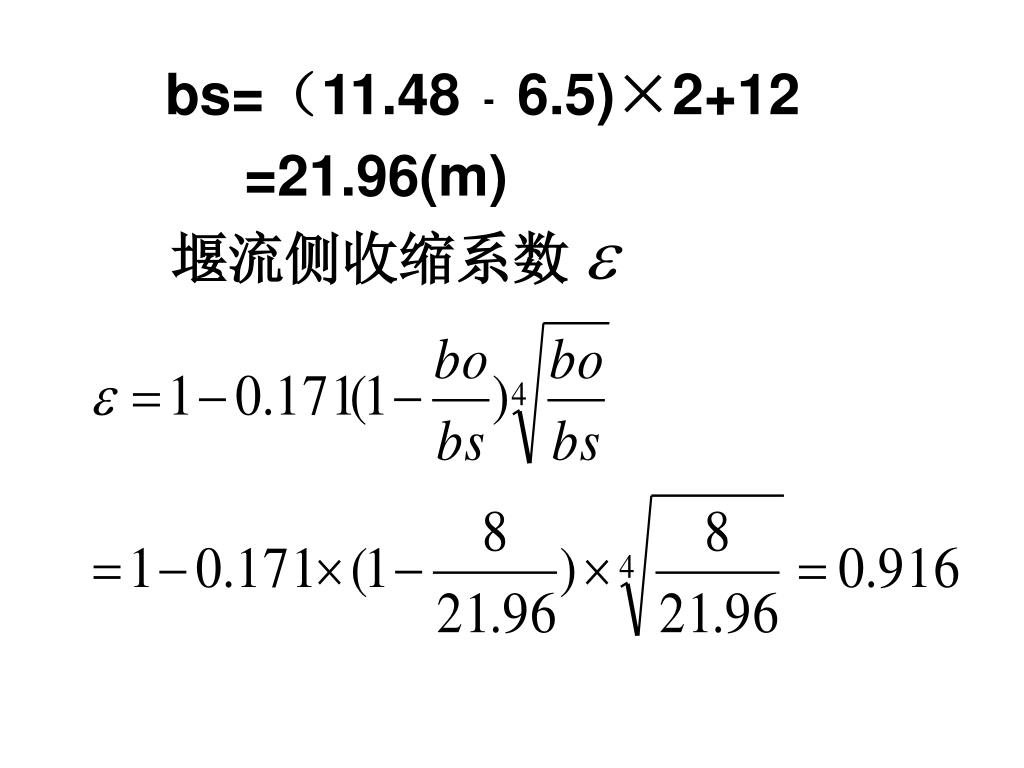

bs=（11.48﹣6.5)×2+12 =21.96(m) 堰流侧收缩系数

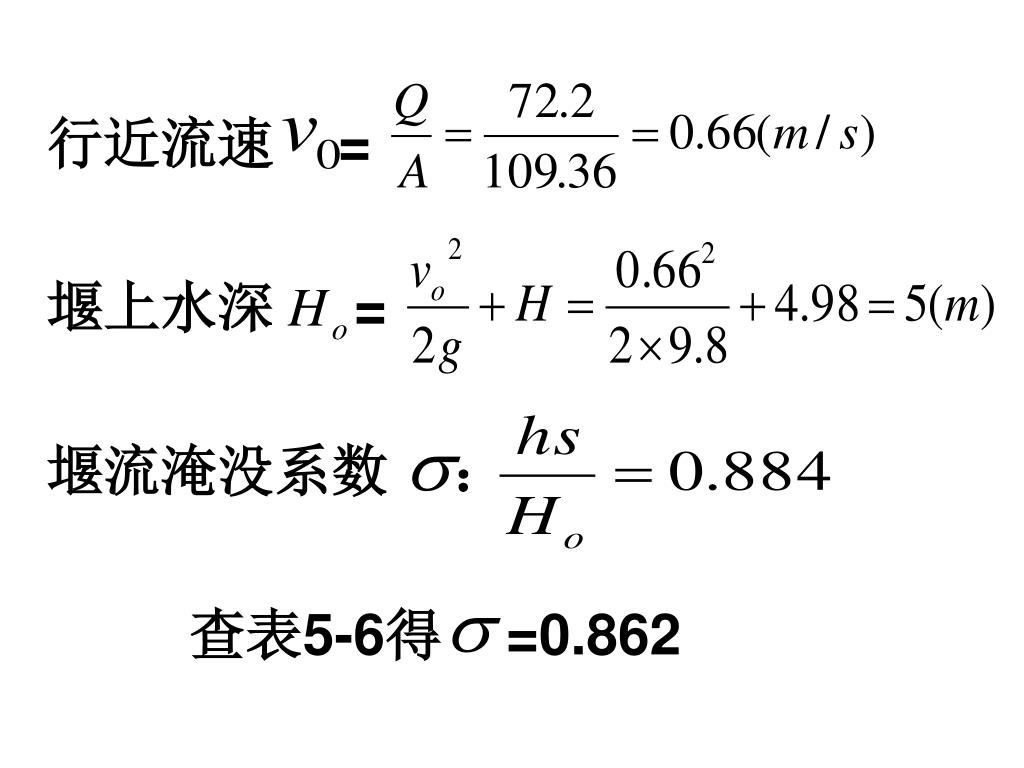

行近流速 = 堰上水深 = 堰流淹没系数：查表5-6得 =0.862

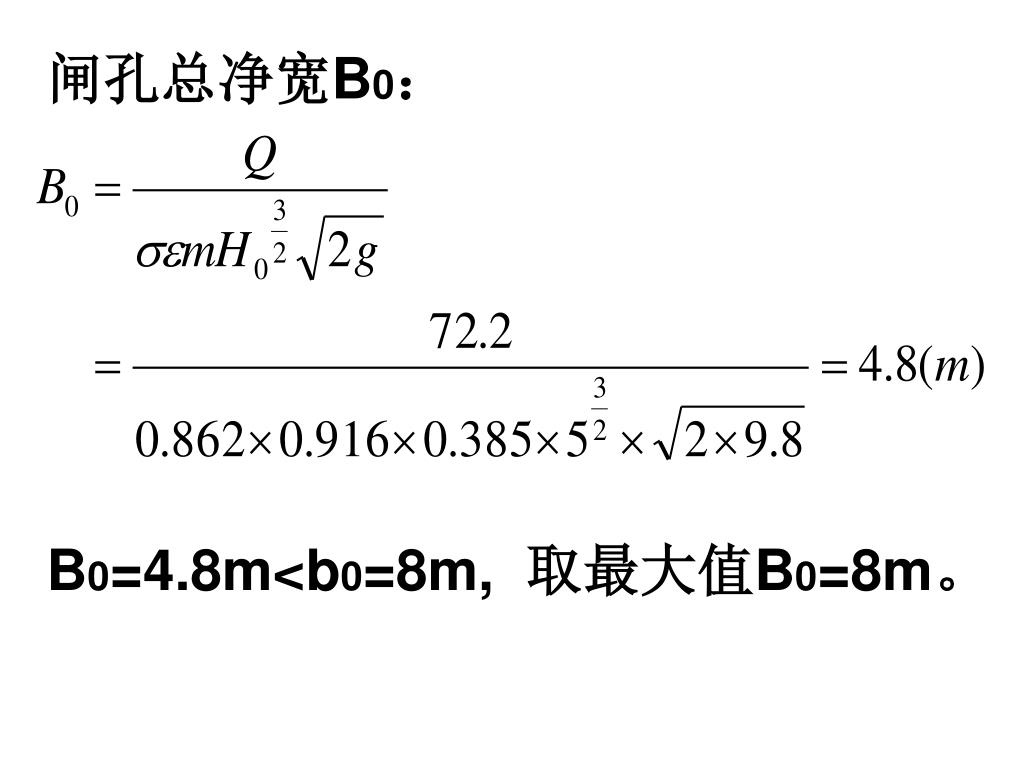

闸孔总净宽B0： B0=4.8m<b0=8m, 取最大值B0=8m。

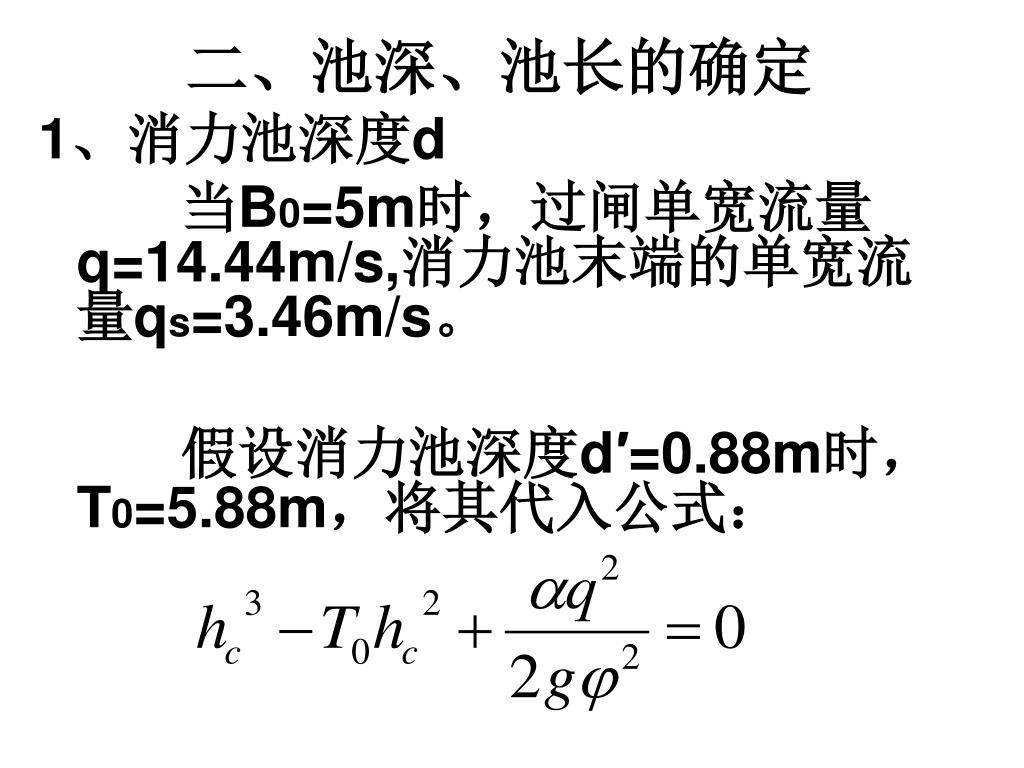

二、池深、池长的确定 1、消力池深度d 当B0=5m时，过闸单宽流量q=14.44m/s,消力池末端的单宽流量qs=3.46m/s。假设消力池深度d′=0.88m时，T0=5.88m，将其代入公式：

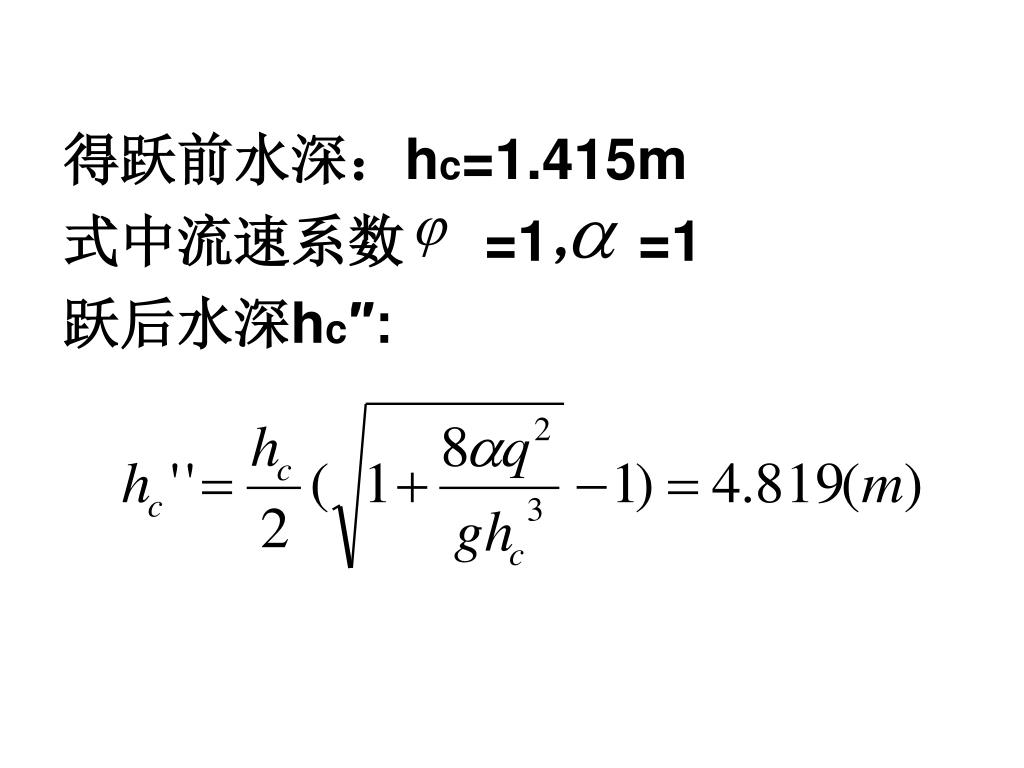

得跃前水深：hc=1.415m 式中流速系数 =1， =1 跃后水深hc″:

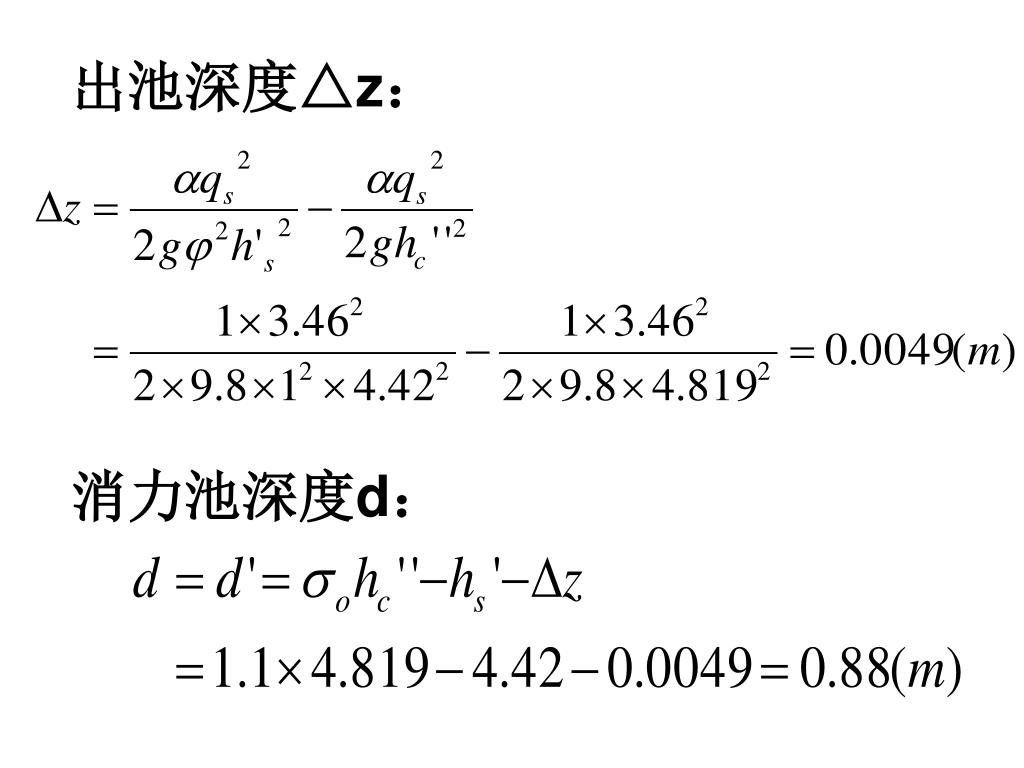

出池深度△z： 消力池深度d：

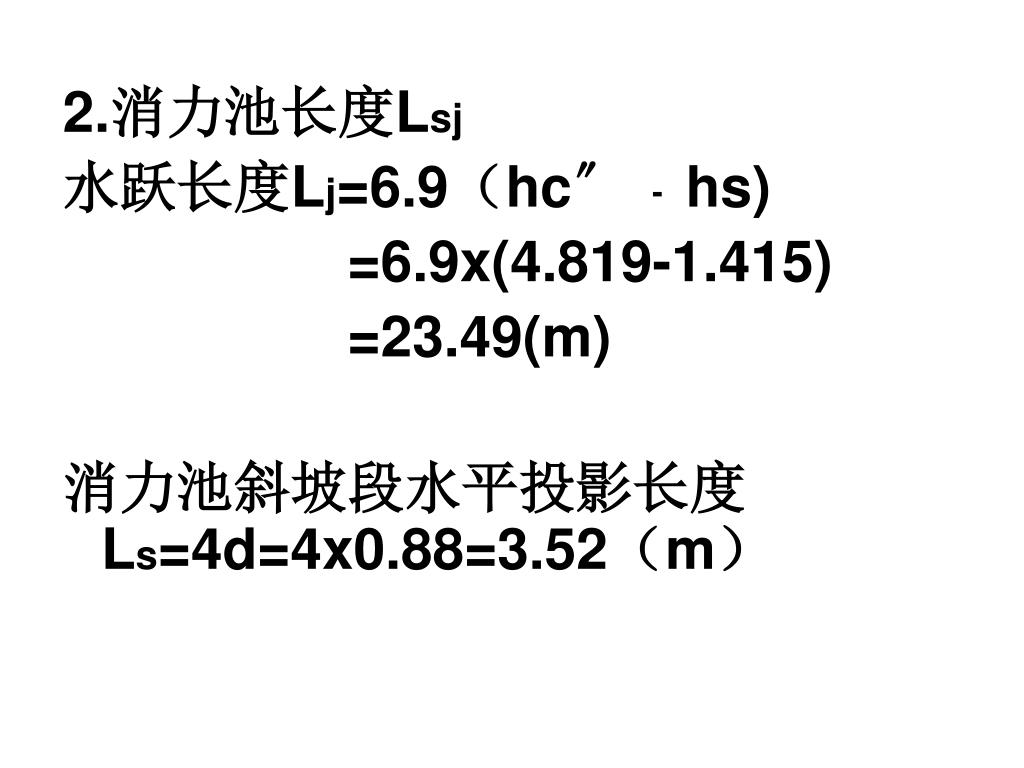

2.消力池长度Lsj 水跃长度Lj=6.9（hc〞﹣hs) =6.9x(4.819-1.415) =23.49(m) 消力池斜坡段水平投影长度 Ls=4d=4x0.88=3.52（m）

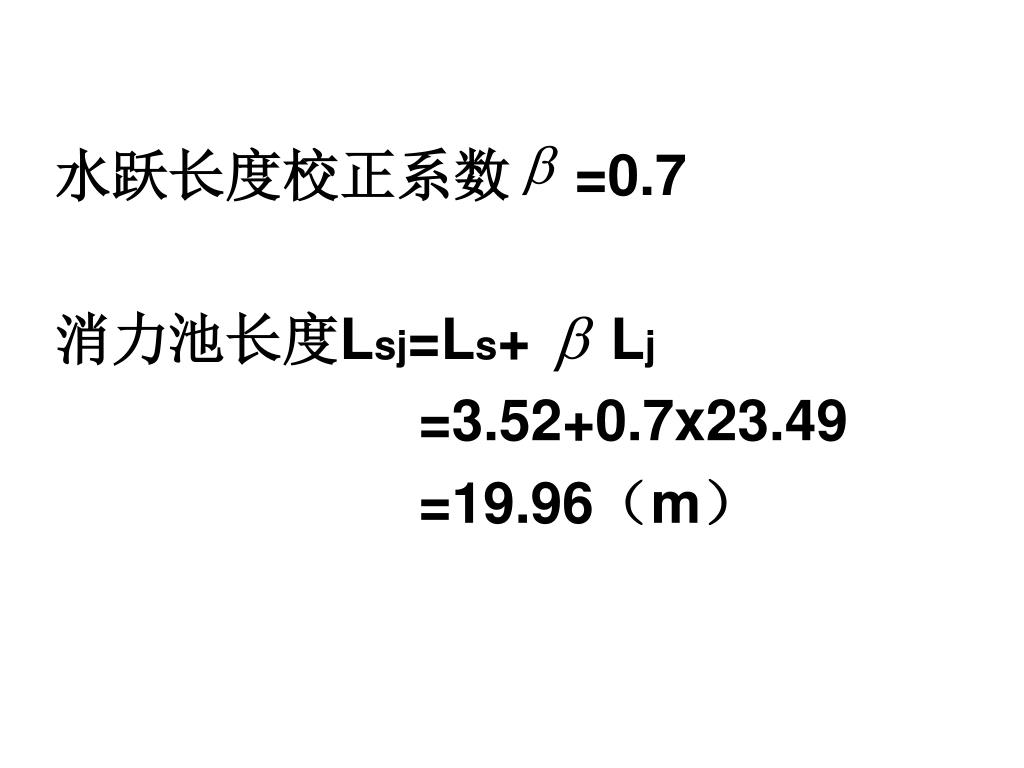

水跃长度校正系数 =0.7 消力池长度Lsj=Ls+ Lj =3.52+0.7x23.49 =19.96（m）

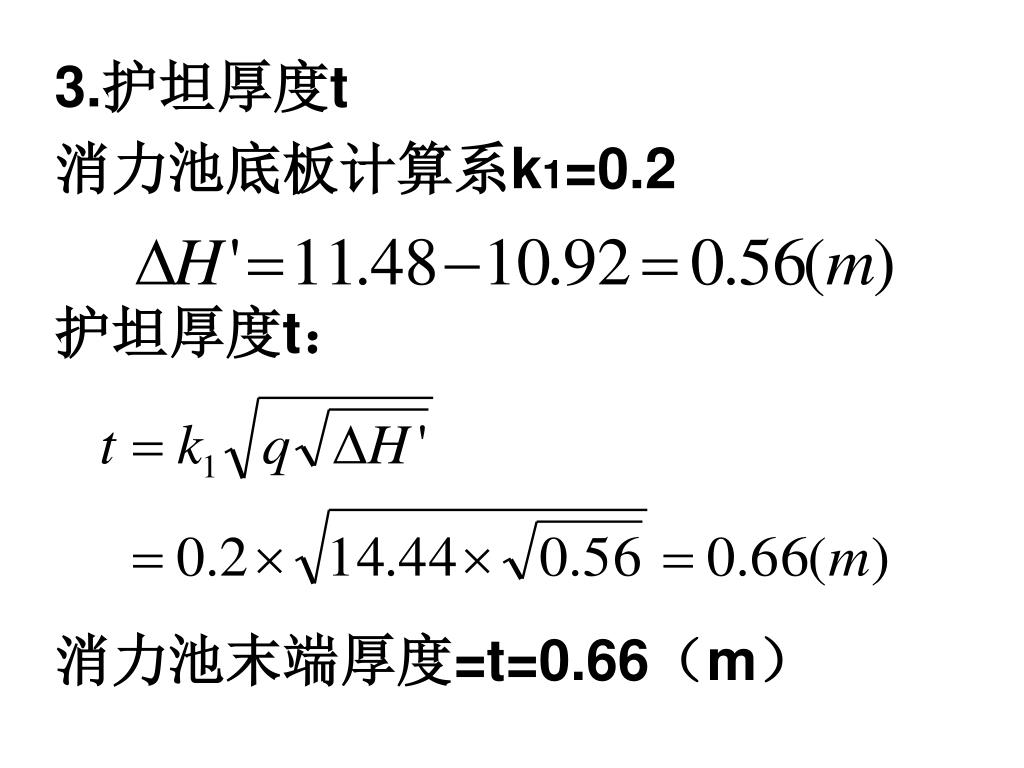

3.护坦厚度t 消力池底板计算系k1=0.2 护坦厚度t：消力池末端厚度=t=0.66（m）

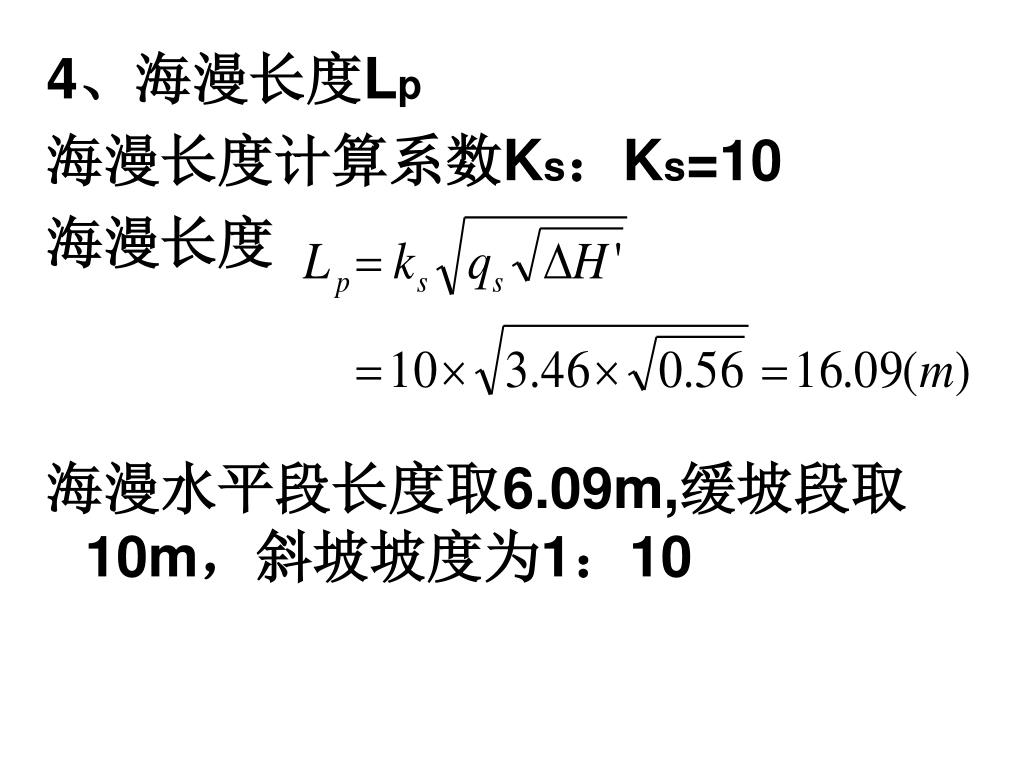

4、海漫长度Lp 海漫长度计算系数Ks：Ks=10 海漫长度海漫水平段长度取6.09m,缓坡段取10m，斜坡坡度为1：10

5、防冲槽 防冲槽深度取t″=1.5m,底宽b=2t″=3m，上游坡率m1=2，下游坡率m2=3 粘性土河床的允许不冲流速： =0.95m/s 海漫末端水深 t=4.42+10÷10=5.42（m）

海漫末端单宽流量q′： 经验系数：A=2

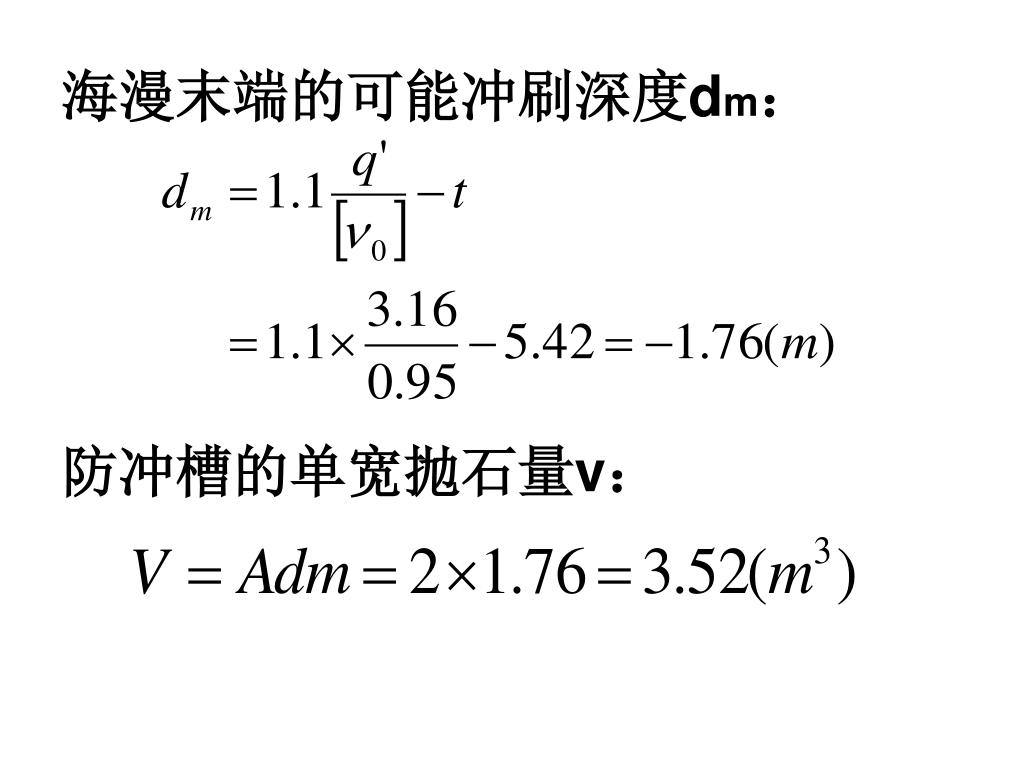

海漫末端的可能冲刷深度dm： 防冲槽的单宽抛石量v：

三、闸室的布置 1、底板底板长度L： L=2.5H=2.5X(16.89-10.85) =15.1（m）底板厚度= 底板取跨中分缝底板。

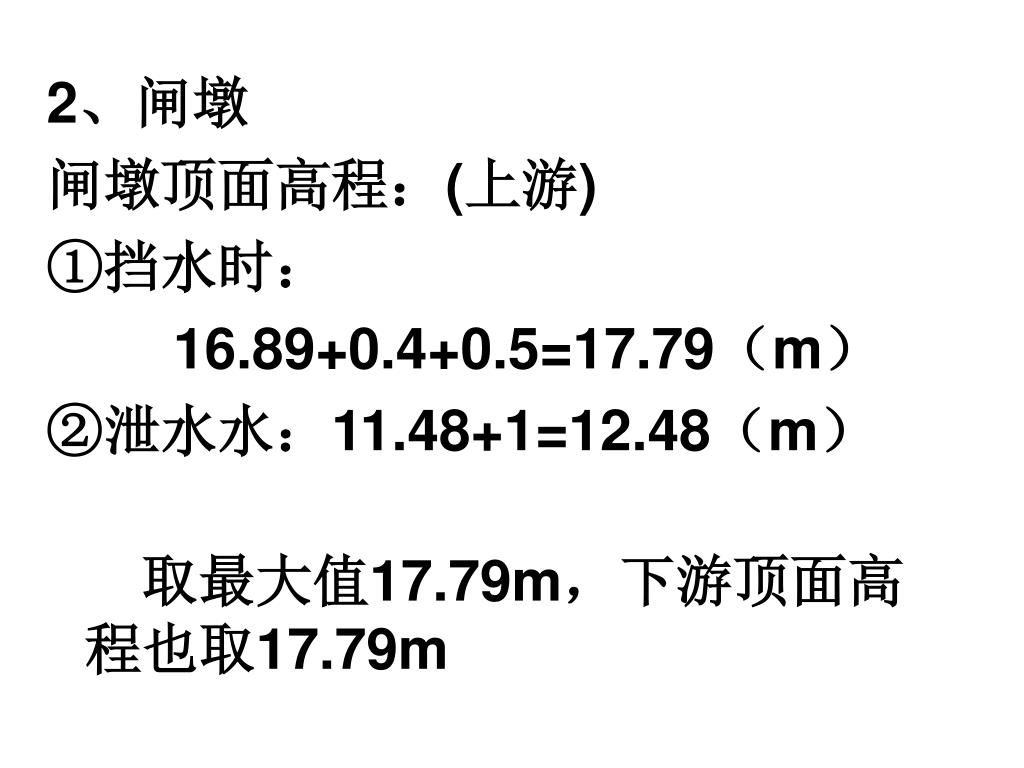

2、闸墩 闸墩顶面高程：(上游) ①挡水时： 16.89+0.4+0.5=17.79（m） ②泄水水：11.48+1=12.48（m）取最大值17.79m，下游顶面高程也取17.79m

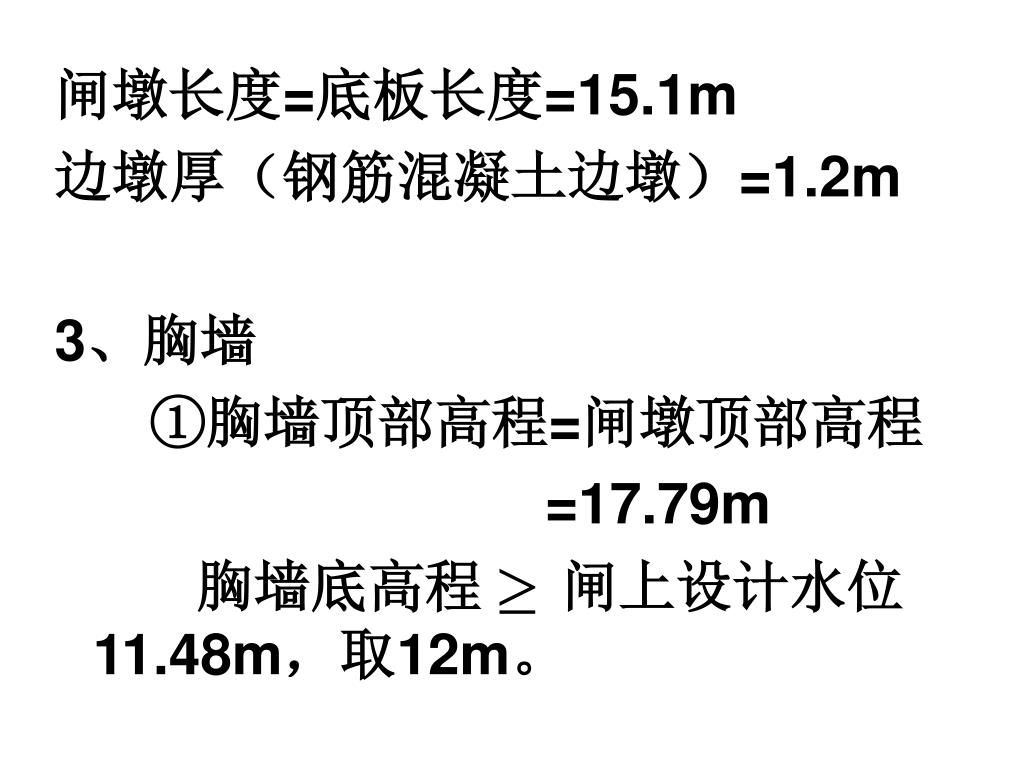

闸墩长度=底板长度=15.1m 边墩厚（钢筋混凝土边墩）=1.2m 3、胸墙 ①胸墙顶部高程=闸墩顶部高程 =17.79m 胸墙底高程闸上设计水位 11.48m，取12m。

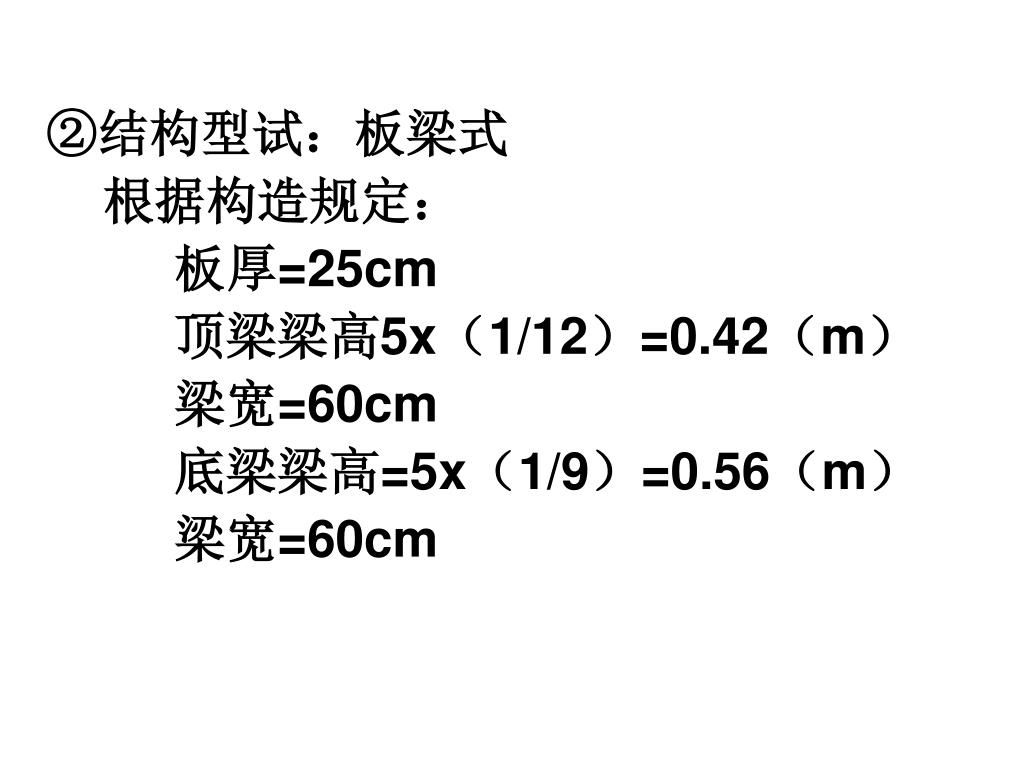

②结构型试：板梁式 根据构造规定：板厚=25cm 顶梁梁高5x（1/12）=0.42（m）梁宽=60cm 底梁梁高=5x（1/9）=0.56（m）梁宽=60cm

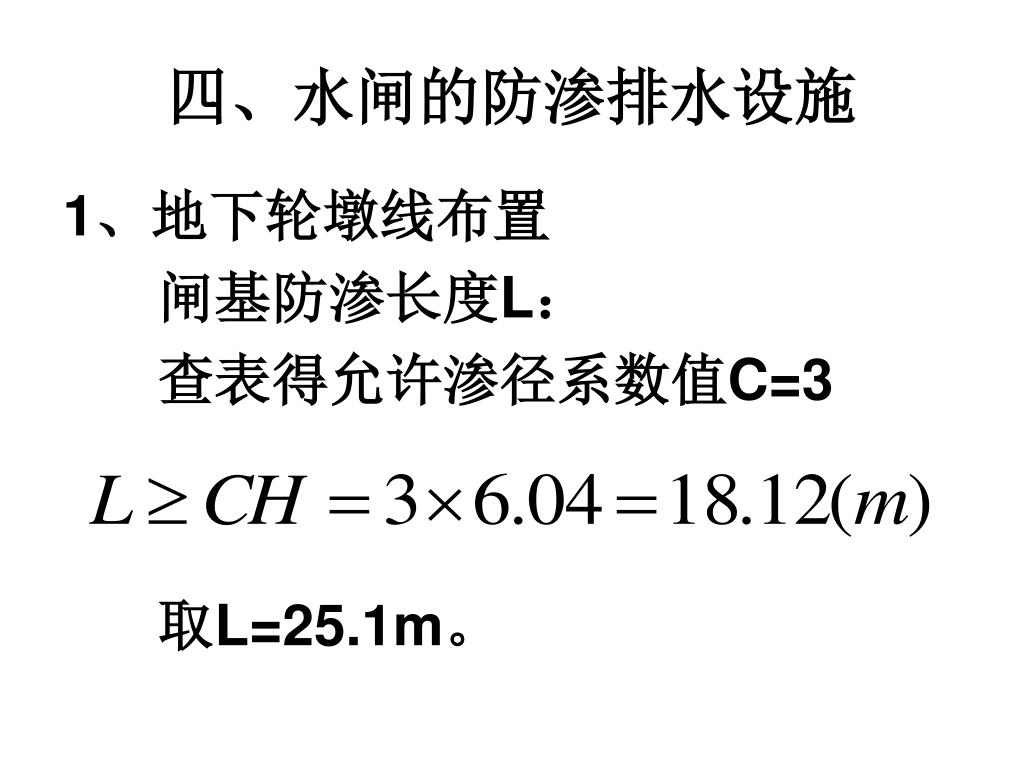

四、水闸的防渗排水设施 1、地下轮墩线布置闸基防渗长度L：查表得允许渗径系数值C=3 取L=25.1m。

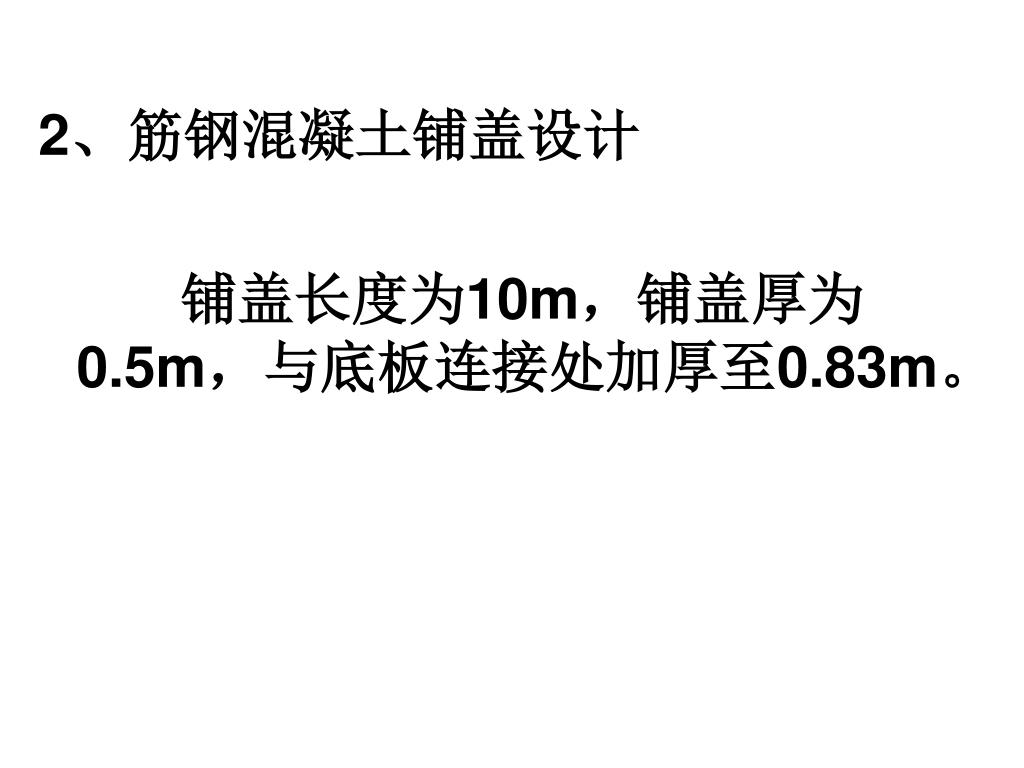

2、筋钢混凝土铺盖设计 铺盖长度为10m，铺盖厚为0.5m，与底板连接处加厚至0.83m。
