slide1

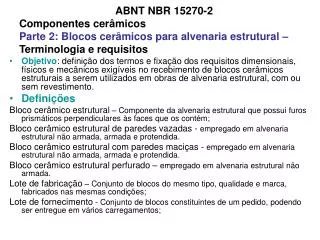

ABNT NBR 15270-2Componentes cerâmicosParte 2: Blocos cerâmicos para alvenaria estrutural – Terminologia e requisitos
  • Objetivo: definição dos termos e fixação dos requisitos dimensionais, físicos e mecânicos exigíveis no recebimento de blocos cerâmicos estruturais a serem utilizados em obras de alvenaria estrutural, com ou sem revestimento.
  • Definições

Bloco cerâmico estrutural – Componente da alvenaria estrutural que possui furos prismáticos perpendiculares às faces que os contém;

Bloco cerâmico estrutural de paredes vazadas - empregado em alvenaria estrutural não armada, armada e protendida.

Bloco cerâmico estrutural com paredes maciças - empregado em alvenaria estrutural não armada, armada e protendida.

Bloco cerâmico estrutural perfurado – empregado em alvenaria estrutural não armada.

Lote de fabricação – Conjunto de blocos do mesmo tipo, qualidade e marca, fabricados nas mesmas condições;

Lote de fornecimento - Conjunto de blocos constituintes de um pedido, podendo ser entregue em vários carregamentos;

slide2

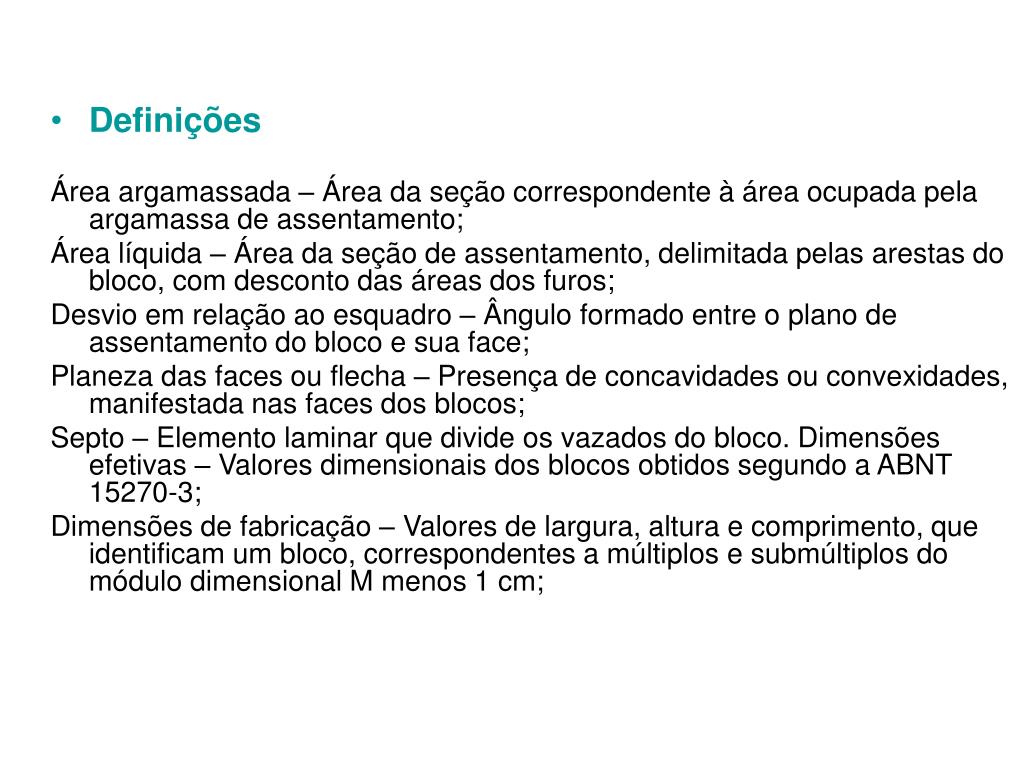

Definições

Área argamassada – Área da seção correspondente à área ocupada pela argamassa de assentamento;

Área líquida – Área da seção de assentamento, delimitada pelas arestas do bloco, com desconto das áreas dos furos;

Desvio em relação ao esquadro – Ângulo formado entre o plano de assentamento do bloco e sua face;

Planeza das faces ou flecha – Presença de concavidades ou convexidades, manifestada nas faces dos blocos;

Septo – Elemento laminar que divide os vazados do bloco. Dimensões efetivas – Valores dimensionais dos blocos obtidos segundo a ABNT 15270-3;

Dimensões de fabricação – Valores de largura, altura e comprimento, que identificam um bloco, correspondentes a múltiplos e submúltiplos do módulo dimensional M menos 1 cm;

requisitos gerais
Requisitos gerais
  • Fabricação – Conformação plástica de matéria-prima argilosa, contendo ou não aditivos, e queimado a elevadas temperaturas.
  • Identificação – obrigatório a identificação do fabricante, as dimensões do bloco (cm), as letras EST e a indicação da rastreabilidade (lote).
  • Unidade de comercialização – milheiro.
  • Características visuais – não apresentar trincas, superfícies irregulares ou deformações que impeçam o seu uso e aparência.
  • Características geométricas
  • Medidas das faces – dimensões efetivas;
  • Espessura dos septos e paredes externas dos blocos;
  • Desvio em relação ao esquadro;
  • Planeza das faces;
  • Área bruta e área líquida.
  • Características físicas
  • Massa seca;
  • Índice de absorção de água.
  • Característica mecânica
  • Resistência característica (fbk)
requisitos espec ficos
Requisitos específicos
  • Tolerâncias dimensionais individuais - ±5 mm;
  • Tolerâncias dimensionais médias - ±3 mm;
  • Blocos de paredes vazadas - Espessura mínima das paredes externas - 8 mm;
  • Blocos de paredes vazadas - Espessura mínima dos septos – 7 mm;
  • Blocos de paredes maciças - Espessura mínima das paredes externas - 20 mm;
  • Blocos estruturais perfurados - Espessura mínima das paredes externas e dos septos - 8 mm;
  • Desvio em relação ao esquadro - máximo de 3 mm;
  • Planeza das faces - máximo de 3 mm.
  • Absorção de água – 8% ≤ AA ≤ 22%
resist ncia caracter stica compress o f bk 3 mpa
Resistência característica à compressão (fbk) ≥ 3 MPa

Onde:

f bk,est – é a resistência característica estimada da amostra (MPa);

f b(1),f b(2),....., f b(i) – são os valores de resistência à compressão individual dos corpos-de-prova;

I = n/2, se n for par;

I = (n-1)/2, se n for ímpar;

n = quantidade de blocos da amostra.

slide7
ANÁLISE
  • Se o valor do f bk,est≥ f bm(média da resistência à compressão de todos os corpos-de-prova da amostra), adota-se f bmcomo a resistência característica do lote (f bk);
  • Se o valor do f bk,est< Ø xf b1(menor valor da resistência à compressão de todos os corpos-de-prova da amostra), adota-seØ xf b1como a resistência característica à compressão (f bk);
  • Caso o valor calculado de f bk,est esteja entre os limites mencionados acima (Ø xf b1 e f bm ), adota-se este valor como a resistência característica à compressão.
inspe o

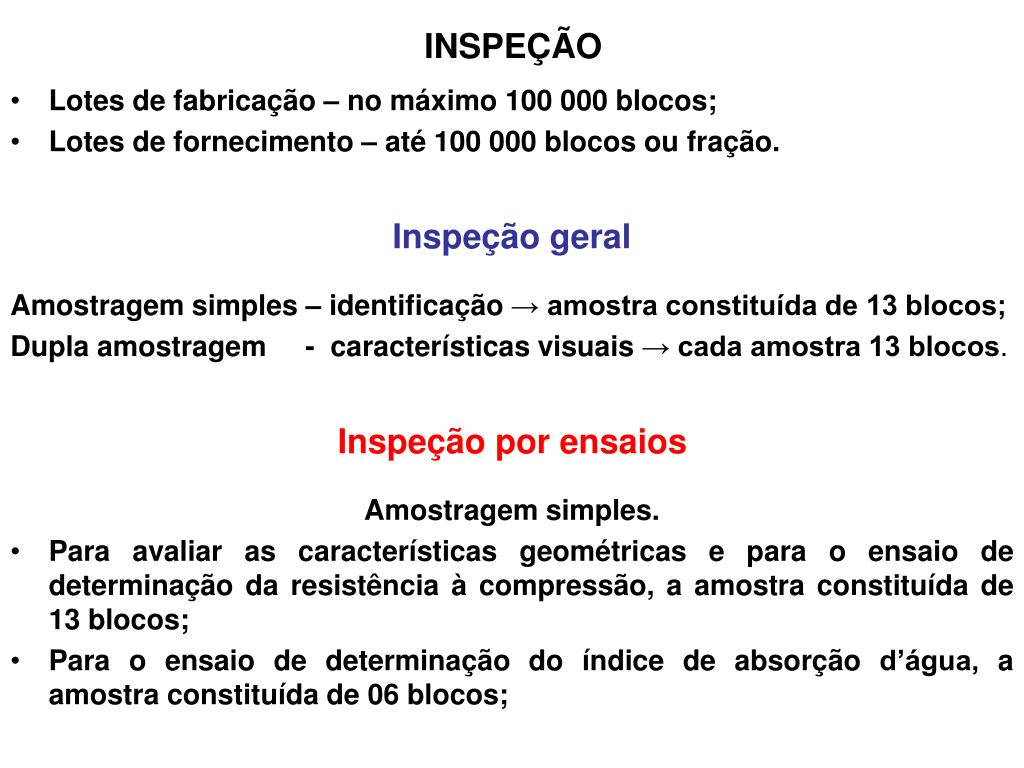

INSPEÇÃO
  • Lotes de fabricação – no máximo 100 000 blocos;
  • Lotes de fornecimento – até 100 000 blocos ou fração.

Inspeção geral

Amostragem simples – identificação → amostra constituída de 13 blocos;

Dupla amostragem - características visuais → cada amostra 13 blocos.

Inspeção por ensaios

Amostragem simples.

  • Para avaliar as características geométricas e para o ensaio de determinação da resistência à compressão, a amostra constituída de 13 blocos;
  • Para o ensaio de determinação do índice de absorção d’água, a amostra constituída de 06 blocos;
aceita o e rejei o
Aceitação e rejeição

Inspeção geral

Inspeção por ensaios
