  1. 網路安全技術期末報告SNMP 指導老師：梁明章　老師 學生：鄭筱樺 二○○九年六月十九日

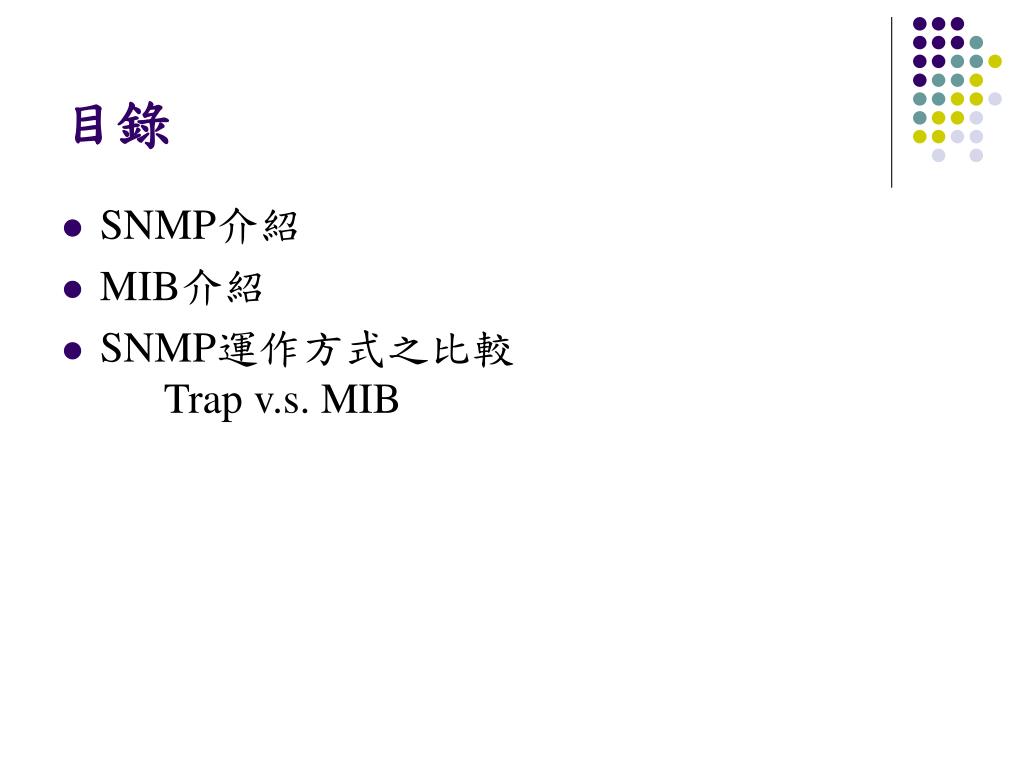

  2. 目錄 • SNMP介紹 • MIB介紹 • SNMP運作方式之比較Trap v.s. MIB

  3. SNMP介紹(1) • 簡單網路管理通信協定 (Simple Network Management Protocol) • 定義－ 為一種通訊協定，它允許使用者於管理站台對網路設備做設定、監看，及 Trap 異常情況的訊息擷取

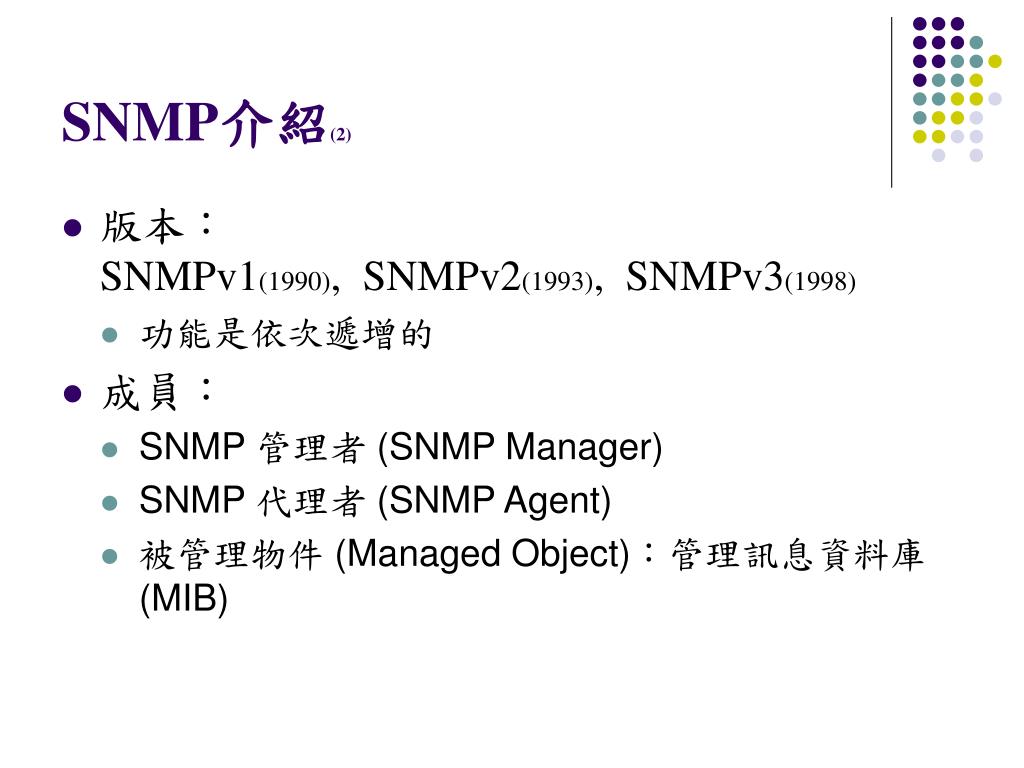

  4. SNMP介紹(2) • 版本：SNMPv1(1990),  SNMPv2(1993),  SNMPv3(1998) • 功能是依次遞增的 • 成員： • SNMP 管理者 (SNMP Manager) • SNMP 代理者 (SNMP Agent) • 被管理物件 (Managed Object)：管理訊息資料庫 (MIB)

  5. SNMP介紹(3)

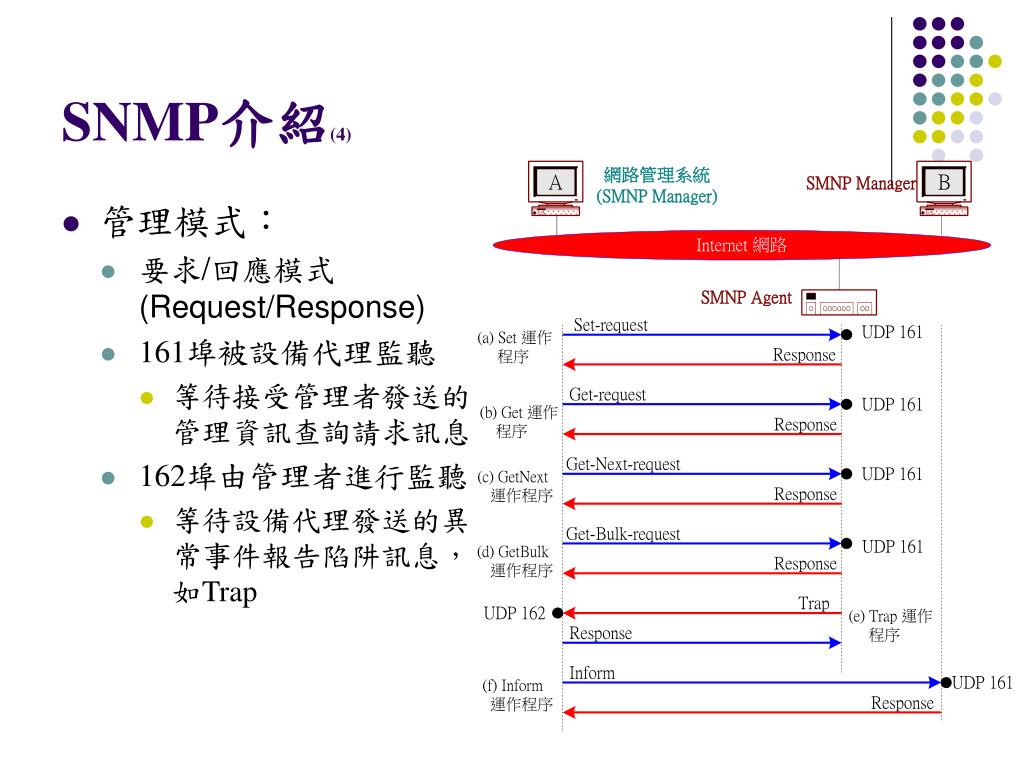

  6. SNMP介紹(4) • 管理模式： • 要求/回應模式 (Request/Response) • 161埠被設備代理監聽 • 等待接受管理者發送的管理資訊查詢請求訊息 • 162埠由管理者進行監聽 • 等待設備代理發送的異常事件報告陷阱訊息，如Trap

  7. MIB介紹(1) • 管理資訊庫 (Management Information Base) • 描述各種管理物件 • 管理物件表示法 • 階層式描述 • 物件描述樹 (Object Identified Tree) tcp之OID:1.3.6.1.2.1 {iso(1) org(3) dod(6) internet (1) directory (1) snmpv2 (6) private (4) mang (2) cisco ibm hp dlink mib-2 (1) system(1) snmp(11) ip(4) interfaces(2) transmission(10) udp(7) icmp(5) at(3) tcp(6) egp(8) tcpConnTable tcpRtoAlgorithm tcpRtoMin tcpRtoMax tcpConnState tcpConnLoclPort tcpConnRemPort

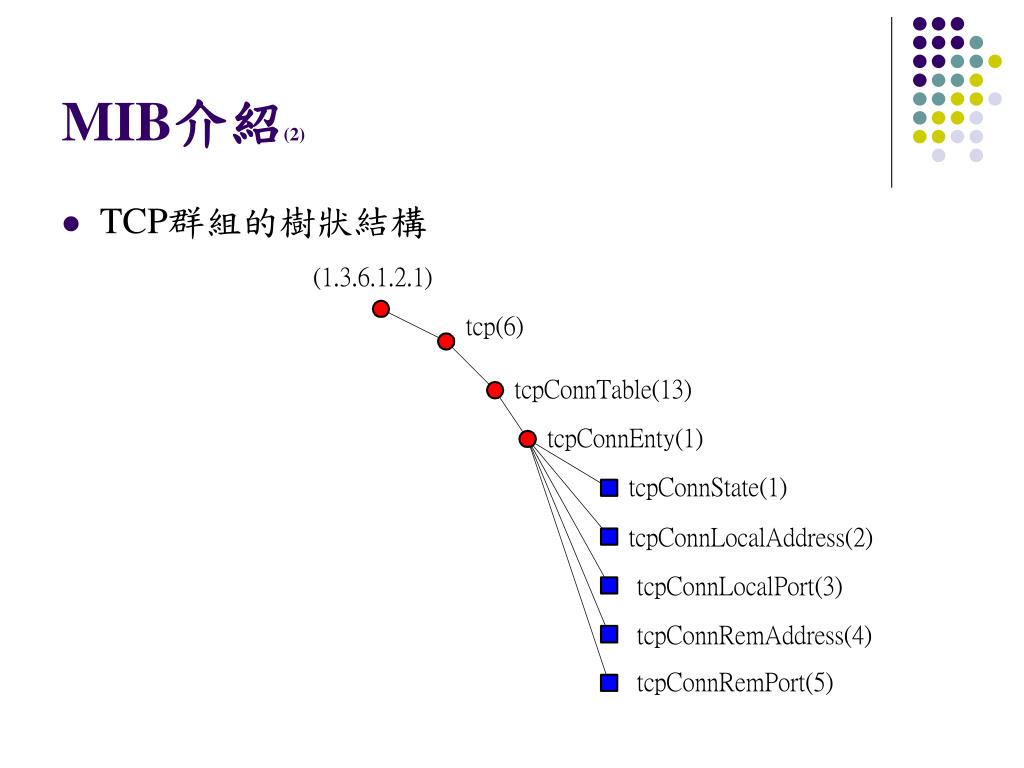

  8. MIB介紹(2) • TCP群組的樹狀結構

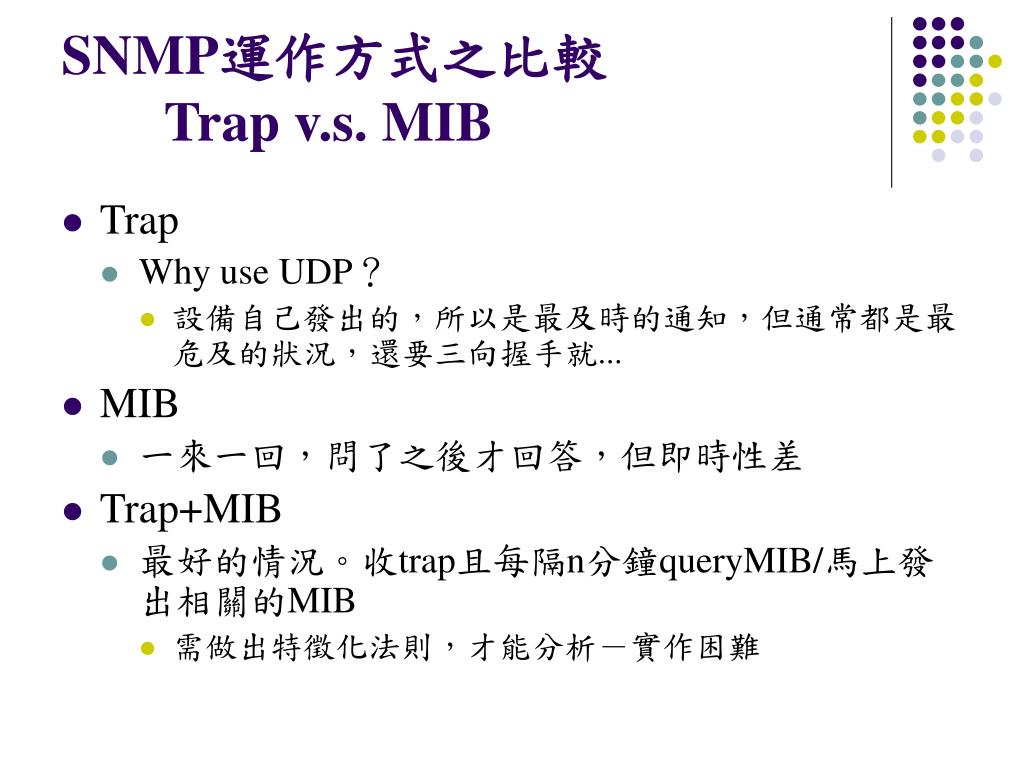

  9. SNMP運作方式之比較Trap v.s. MIB • Trap • Why use UDP？ • 設備自己發出的，所以是最及時的通知，但通常都是最危及的狀況，還要三向握手就... • MIB • 一來一回，問了之後才回答，但即時性差 • Trap+MIB • 最好的情況。收trap且每隔n分鐘queryMIB/馬上發出相關的MIB • 需做出特徵化法則，才能分析－實作困難

  10. 報告結束，謝謝大家 畢業了...Q____Q
