  1. IPv6The Next Generation

  2. Themenübersicht:

  3. Historie Das erste, in weiterem Umfang eingesetzte IP, erhielt die Versionsnummer 4. Es wurde in der ersten Hälfte der 70er Jahre vor allem von Vinton G. Cerf und Robert I. Kahn entwickelt. Sie sind ebenso für die Entwicklung des ersten TCP und UDP maßgeblich Verantwortlich. IPv4 wurde nach längeren Tests 1980 im erstmalig Rahmen des ARPANET (Advanced Research Project Agency) implementiert; 1982 dann im DDN (Defence Data Network) und kurz darauf dann (1983) als Standard des US-Verteidigungsministeriums veröffentlicht. Die Version IPv5 wurde nur experimentell implementiert und hatte als primäre Neuerung nur eine Optimierung der Übertragung von Videodaten auf zuweisen. Verantwortlich für die Entwicklung von IPv6 ist die IETF Organisation (Internet Engeneering Task Force). Dabei handelt es sich um eine, in kleinere Untergruppen aufgeteilte, Vereinigung die 1986 gegründet wurde. Sie stellt mittlerweile die zentrale Organisation zur technischen Entwicklung und Standardisierung im Internet dar. Nähere Informationen auf: http://www.ietf.org

  4. Warum ein neues IP? 1. Es werden mehr IP-Adressen benötigt. Mit IPv4 können max. 232 Adressen angesprochen werden. Dies ist für den zukünftigen internationalen Markt zu wenig. Man bedenke, daß Länder wie China, Afrika, Süd-Amerika noch gehörigen Nachholbedarf in Puncto Internet Connectivity haben. 2. Dadurch, daß nur noch Class C Netze vergeben werden wachsen die Routingtabellen der Backbone Rechner enorm an. Jedem Backbone Router auf der Welt müssen die einzelnen Kleinstnetzte bekannt sein. Was fehlt ist eine hierarchische Adressphilosophie wie z.B. im Telefonnetz vorhanden ist.. 3. Der Verwaltungsaufwand von IPv4 ist immens. Jeder Knoten eines Netzwerkes muß speziell konfiguriert werden: IP-Adresse, DNS-Server, Default Router, etc. Dies geschieht z.Z. zumeist noch manuell. Bei großen Netztstrukturen ist dies ein nicht zu verachtender Kostenaufwand.

  5. Warum ein neues IP? 4. Firmen binden sich mit den IP-Adressen an den ISP, da dieser die IP-Adressen zur Verfügung stellt. Ein ISP-Tausch ist kaum noch möglich, bzw. es kann teuer werden, da alle Rechner wieder neu konfiguriert werden müssen 5. Encryption, authentication, und data integrity safeguards sind und werden wichtige Schlagworte im Internationalen Geschäftsgeschehen (siehe insbesondere: virtual private networks ). Im IPv4 nicht enthalten, Lösungen sind Firmenspezifisch und damit nicht standardisiert. 6. Quality-of-Service, ist ein wichtiges Schlagwort für Anwendungen von Sprache und Video über IP.

  6. Wie begegnet IPv6 den neuen Anforderungen an das Internet? Es kann nur einen “sanften” Wechsel zu IPv6 geben, da radikale Änderungen untragbare Kosten verursachen würden. Aus diesem Grunde sieht IPv6 folgende Migrationstechniken vor: • Dual IP Layer: Beide Adressen an einem Interface • IPv6 over IPv4 Tunneling: IPv6 Header werden in IPv4 Header verpackt. • Adressierung: Beim automatischen Tunnel-Machanismus wird eine spezielle IPv6 Adresse verwendet 96Bit Nullen und 32Bit IPv4 Adresse. • [Bedingung: Der DNS-Server muß als erster auf den “neusten Standard” gebracht werden.]

  7. 4 Bit Ver. 8 Bits TrafficClass 20 Bits Flow Labeling 16 Bits PayloadLength 8 Bits NextHeader 8 Bits HopLimit 128 Bits Source Address 128 Bits Destination Address Wie begegnet IPv6 den neuen Anforderungen an das Internet? Der IPv6 Header Version: IP Version == 6 Traffic Class: Definiert den Prioritätswert des jeweiligen Pakets. Flow Label: wird mit Traffic Class zur speziellen Markierung bestimmter Pakete (z.B. Real Time Übermittlung) verwendet. Payload Length: gibt die Länge des Pakets an, möglich 65535 Bytes. Bei einem Wert von 0 können mit einem besonderem Extension Header “Jumbo-Gramme” versandt werden. Next Header: gibt den anschließenden Extension Header Typen an. Hop Limit: Entspricht dem TTL Feld von IPv4.

  8. Wie begegnet IPv6 den neuen Anforderungen an das Internet? • 1. IPv6 stellt einen Adressraum von 128 Bit zur Verfügung, dies ermöglicht es theoretisch jeden Quadratmeter der Erde mit 1600 IP-Adressen zu versorgen. • 2. Es wird ein hierarchisches Adressmodell eingeführt: • CAST Unicast, Anycast, Multicast • Unicast genau ein Empfänger • Anycast einer von vielen • Multicastalle aus einem Bereich • Top Level Aggregators (z.B. UUNET, EUNET, XILINK) • Next Level Aggregators (z.B. Telekom, ISP) • Site Level Aggregators (z.B. Kodierung verschiedener Standorte einer Firma) • Interface ID, Abgeleitet von der MAC Adresse

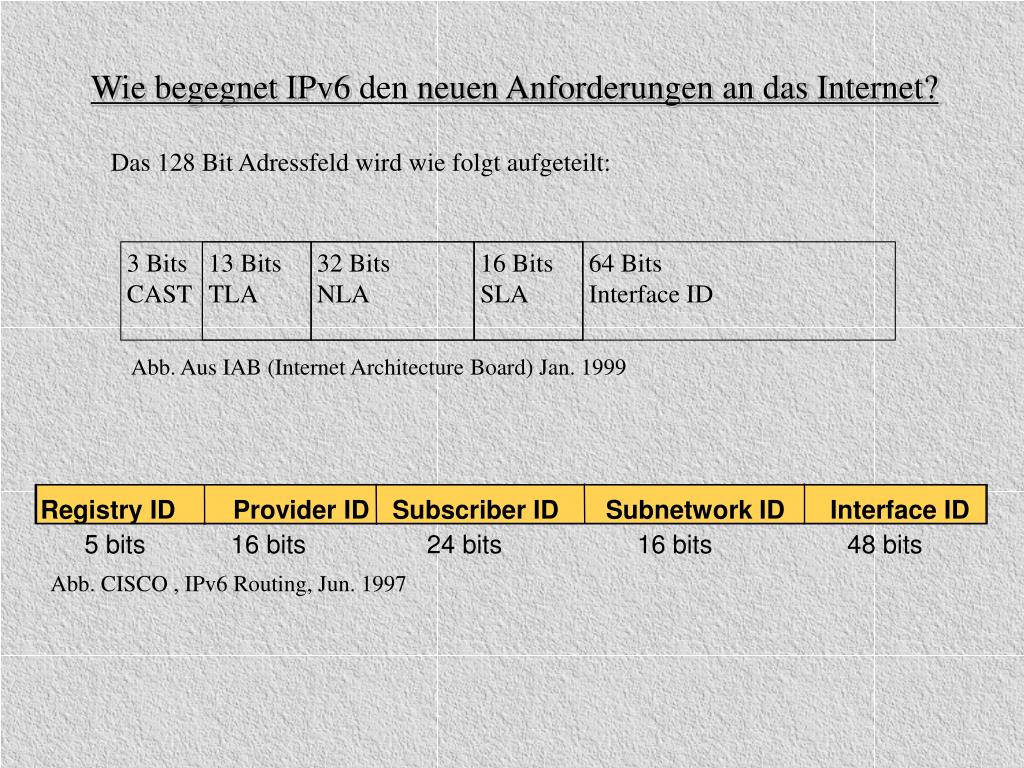

  9. Registry ID Provider ID Subscriber ID Subnetwork ID Interface ID 5 bits 16 bits 24 bits 16 bits 48 bits Abb. Aus IAB (Internet Architecture Board) Jan. 1999 Abb. CISCO , IPv6 Routing, Jun. 1997 3 Bits CAST 13 Bits TLA 32 Bits NLA 16 Bits SLA 64 Bits Interface ID Wie begegnet IPv6 den neuen Anforderungen an das Internet? Das 128 Bit Adressfeld wird wie folgt aufgeteilt:

  10. Wie begegnet IPv6 den neuen Anforderungen an das Internet? 3. Das sogennante Host Address Autoconfiguration wird erreicht durch das Neighbor Discovery (ND) protocol. Es setzt sich letztendlich aus einem Satz von IDCMPv6 Messages zusammen. Aus Vorgabe der ersten 64 Bits, erhalten durch die router advertisement message, und Kombinationen aus MAC-Adresse und einer Zufallszahl, wird solange mittels IDCMP-Paketen im Netz nachgefragt, bis eine eindeutige Adresse ermittelt wird 4. Wie in 3 beschrieben muß bei einem Provider-Wechsel nur fordere 64Bit Kopf im Router geändert werden. Die anhängenden Clients ermitteln danach automatisch ihre gültige IP-Adresse.

  11. Sicherheitsaspekte von IPv6 Grobe Differenzierung der Verfahren  Verschlüsselung als Sicherung gegen unbefugtes Mitlesen.  Authentisierung der Nachricht durch eine Prüfsumme.  Authentisierung des Absenders durch eine digitale Signatur. Der IPv6 Ansatz IPv6 ermöglicht sog. Beziehungen  2 pro physikalischer Verbindung  Zieladresse (IP-Adresse)  gewähltes Verfahren zur Verschlüsselung oder Authentisierung  aktueller geheimer Schlüssel  weitere Parameter speziell für dieses Verfahren  Zeitangabe wie lange die Schlüssel Gültigkeit haben

  12. Sicherheitsaspekte von IPv6 Verschlüsselung bei IPv6 Erste Variante: Nur Die Nutzdaten werden verschlüsselt, alles andere (z.B. Adressen, Optionen) bleibt lesbar. Zweite Variante: Die Möglichkeit des Tunneling wird verwendet. Die Komplette Nachricht wird verschlüsselt und erneut mit einem Header (unverschlüsselt) versehen. Erste Variante: Zweite Variante:

  13. Sicherheitsaspekte von IPv6 Verschlüsselungsverfahren bei IPv6 DES: INFO  „Einführung und Beschreibung des DES-Verfahrens“ von Thomas Buchholz in http://www.weblearn.hs-bremen.de/risse/SEC Triple-DES: dreifache Verschlüsselung mit dem DES-Verfahren Authentisierung im IPv6 • Es ist im Standard nicht festgelegt, welche Verfahren zur Verschlüssellung verwendet werden, jedoch müssen zumindest die Verfahren: • HMAC (Keyed Hashing for Message Authentication  RFC 2104) mit • MD5 (Message Digest Algorithm Nr.5  RFC 1321 • HMAC mit SHA-1 (Secure Hash Algorithm Version 1  vom amerikanischen National Institute of Standards and Technologiy) • in jeder Implementierung verfügbar sein.

  14. Sicherheitsaspekte von IPv6 Header zur Authentisierung Informationen direkt von URL:http:\\www.ipsec.org

  15. Von welchen Betriebsystemen wird es unterstützt und welche Applikationen existieren? IPv6 Access Software v6tun: v6tun is a program to allow an isolated IPv6 node to make use of the BSD Unix /dev/tun? device to tunnel IPv6 packets over IPv4 to a remote IPv6 network. The tunneling may be performed securely over SSH. The software is available from the WIDE project at ftp://ftp.kyoto.wide.ad.jp/IPv6/v6tun/ Toolnet6: Protocol exchange software for Windows 95/98 or WindowsNT 4.0.Applications working on Windows95/98 or WindowsNT4.0 can access both IPv4 and IPv6 networks by this software.You can download from: http://www.hitachi.co.jp/Prod/comp/network/pexv6-e.htm

  16. Von welchen Betriebsystemen wird es unterstützt und welche Applikationen existieren? Multimedia RAT for Windows NT: IPv6-enabled version of the Robust Audio Tool from UCL. Binaries for Windows NT are available at: http://www.research.microsoft.com/msripv6, source is available from UCL. SDR for Windows NT: IPv6-enabled version of the Multicast Session Directory from UCL. Binaries for Windows NT are available at: http://www.research.microsoft.com/msripv6, source is available from UCL.

  17. Von welchen Betriebsystemen wird es unterstützt und welche Applikationen existieren? Remote Access SSH: Patches to add IPv6 capabilities to SSH Version 1 are available from the WIDE project at: ftp://ftp.kyoto.wide.ad.jp/IPv6/ssh/ NcFTP: IPv6 support for NcFTP, a popular FTP client, is available from the KAME project at ftp://ftp.kame.net/pub/kame/misc. A Windows NT version for MSR IPv6 is available at: http://www.research.microsoft.com/msripv6

  18. Von welchen Betriebsystemen wird es unterstützt und welche Applikationen existieren? Web Browsers Mozilla: Patches to add IPv6 capabilities to Mozilla are available from the KAME project at: ftp://ftp.kame.net/pub/kame/misc/ Internet Explorer: Binary update to add IPv6 capability to IE 4 is available for MSR IPv6 at: http://www.research.microsoft.com/msripv6

  19. Von welchen Betriebsystemen wird es unterstützt und welche Applikationen existieren? Web Servers and Caches Apache: Patches to add IPv6 capabilities to Apache are available from the KAME project at: ftp://ftp.kame.net/pub/kame/misc/ Squid: Patches to add IPv6 capabilities to the Squid web cache system are available from the KAME project at: ftp://ftp.kame.net/pub/kame/misc/ Fnord: IPv6-capable Web server for Windows NT. Source and binaries available at: http://www.research.microsoft.com/msripv6

  20. Von welchen Betriebsystemen wird es unterstützt und welche Applikationen existieren? Es existieren Versionen für die verschiedensten Unix Derivate, Macintosh,Windows und als Beta-Version für einen CISCO IOS Router. Informationen direkt von URL:http:\\www.ipv6.org

  21. Von welchen Betriebsystemen wird es unterstützt und welche Applikationen existieren? Quellen: [1] Mathias Hein, TCP/IP, DATACOM 4. Auflage 1998 [2] Computerzeitschrift: DATACOM, verschiedene Artikel, zumeist in [1] enthalten [3] URL: www.IPv6.org, das Konsortium [4] URL: www.CISCO.com [5] Hans Peter Dittler, IPv6 das neue Internetprotokoll, dpunkt.verlag [6] Craig Hunt, TCP/IP, O’Reilly, 2. Auflage, 1998 [7] Peter Bieringer , IPv6 HowTo,
