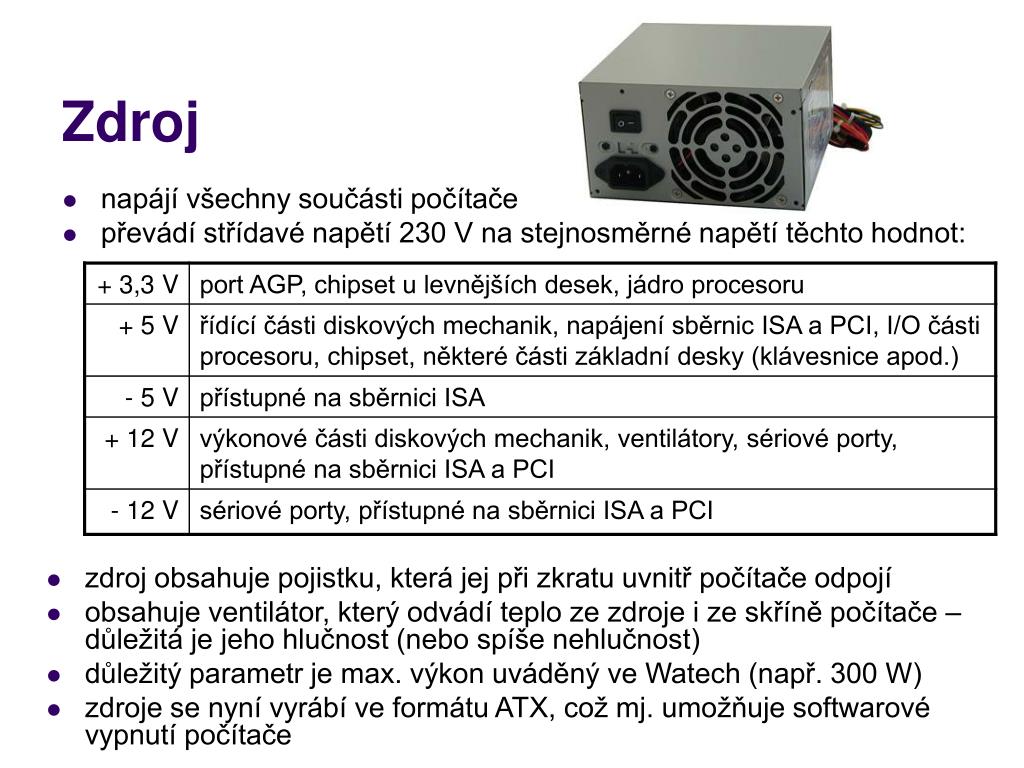

2. Zdroj • napájí všechny součásti počítače • převádí střídavé napětí 230 V na stejnosměrné napětí těchto hodnot: • zdroj obsahuje pojistku, která jej při zkratu uvnitř počítače odpojí • obsahuje ventilátor, který odvádí teplo ze zdroje i ze skříně počítače – důležitá je jeho hlučnost (nebo spíše nehlučnost) • důležitý parametr je max. výkon uváděný ve Watech (např. 300 W) • zdroje se nyní vyrábí ve formátu ATX, což mj. umožňuje softwarové vypnutí počítače

3. Základní deska (motherboard) • základ počítače, do kterého jsou zasazeny nebo připojeny další součástky a díly (procesor, paměti, disky, rozšiřující karty) • součástky, které mezi sebou musí komunikovat, jsou spojeny vodiči (tzv. sběrnicí) • procesor a paměti jsou zasazeny do tzv. patic (konektorů) • přídavné karty jsou zasazeny do tzv. slotů • disky, zdroj apod. jsou připojeny do odpovídajících konektorů

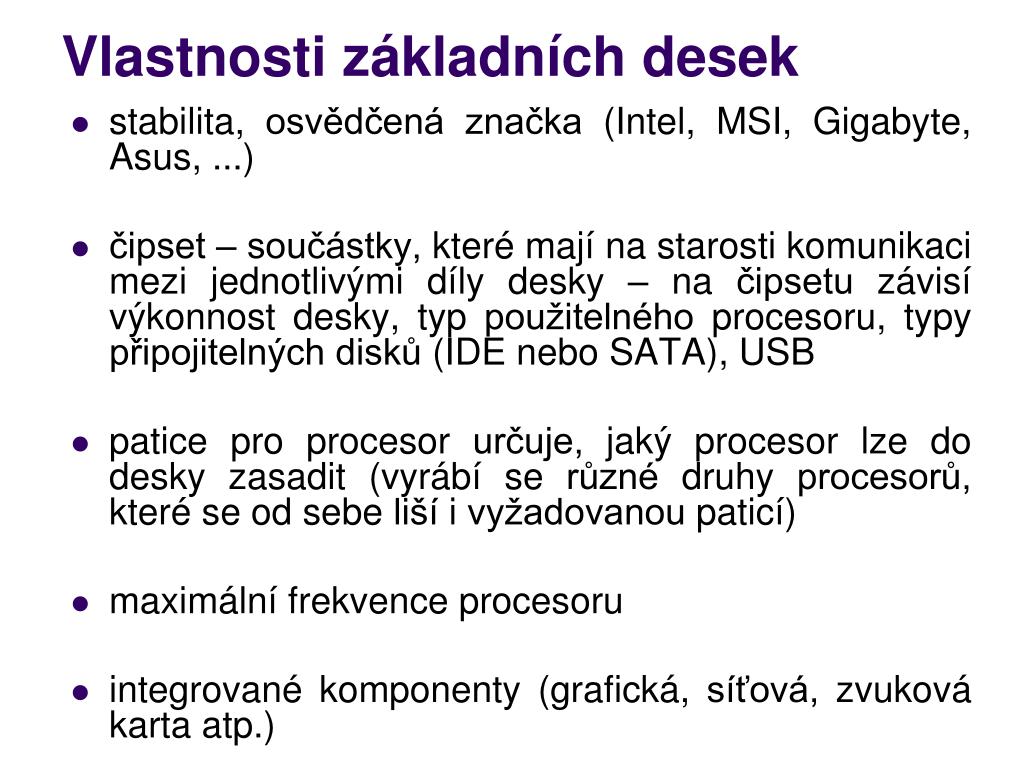

4. Vlastnosti základních desek • stabilita, osvědčená značka (Intel, MSI, Gigabyte, Asus, ...) • čipset – součástky, které mají na starosti komunikaci mezi jednotlivými díly desky – na čipsetu závisí výkonnost desky, typ použitelného procesoru, typy připojitelných disků (IDE nebo SATA), USB • patice pro procesor určuje, jaký procesor lze do desky zasadit (vyrábí se různé druhy procesorů, které se od sebe liší i vyžadovanou paticí) • maximální frekvence procesoru • integrované komponenty (grafická, síťová, zvuková karta atp.)

5. Patice / sloty pro procesor • patice (socket) = "placatý" konektor pro připojení procesoru k základní desce • slot = konektor, do kterého seprocesor staví podobně jakopřídavná deska (u starších typů) • typ patice určuje typ použitelného procesoru • mají podobný tvar, ale liší se počte otvorů pro nožičky procesoru

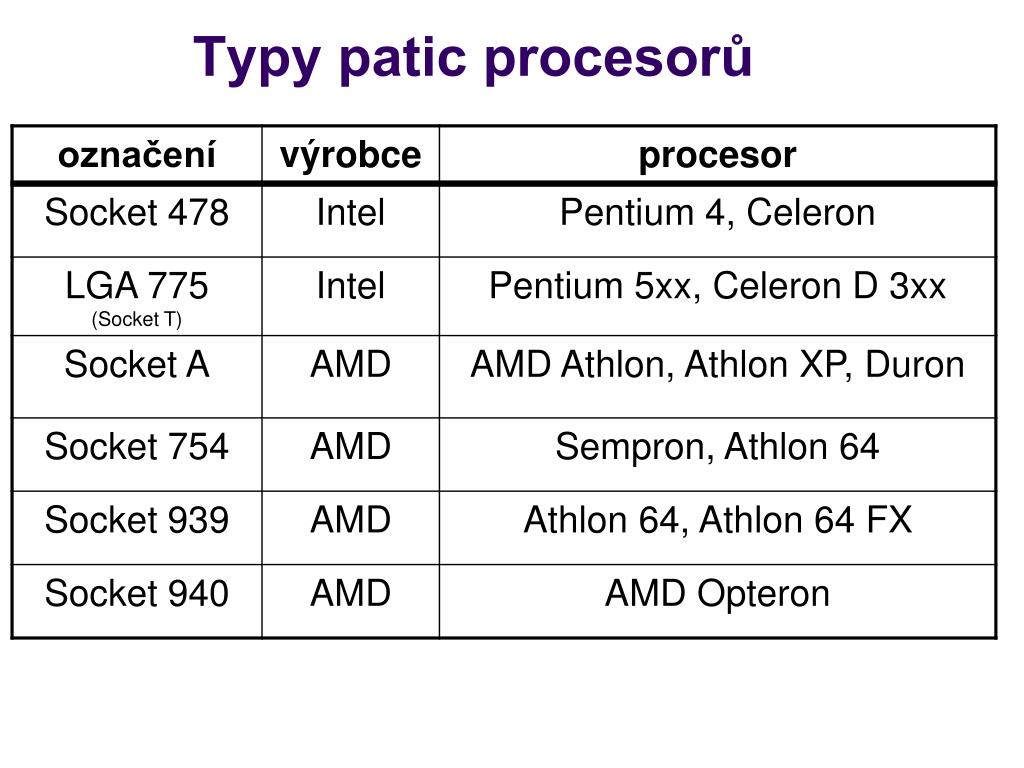

6. Typy patic procesorů

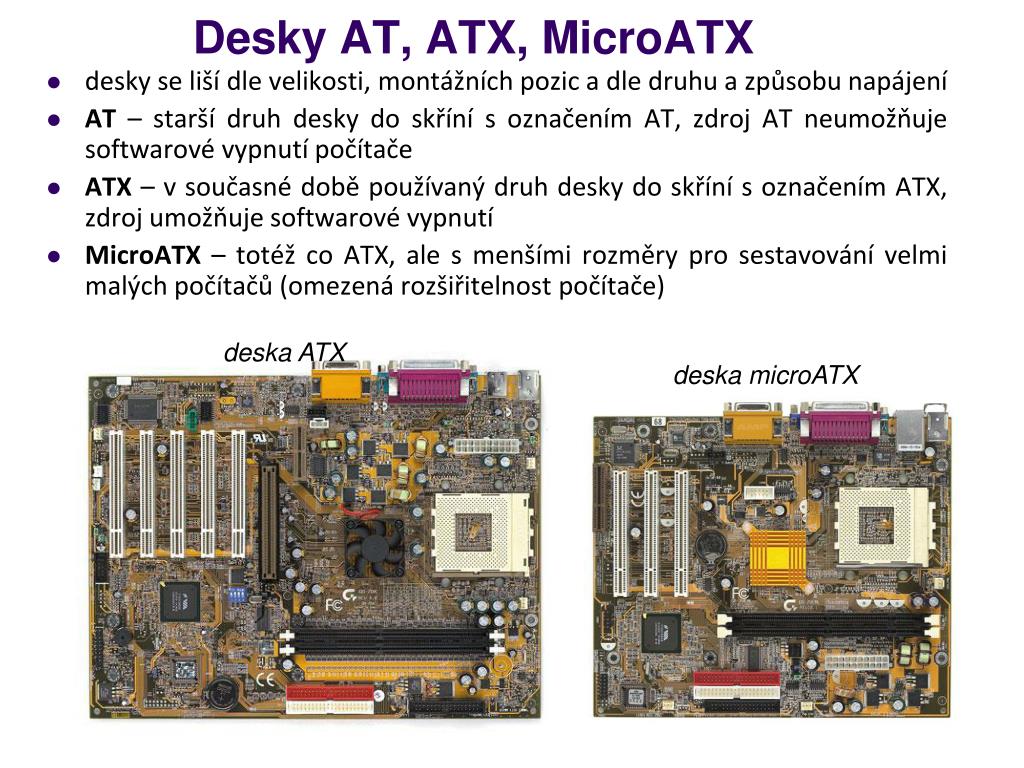

7. Desky AT, ATX, MicroATX • desky se liší dle velikosti, montážních pozic a dle druhu a způsobu napájení • AT – starší druh desky do skříní s označením AT, zdroj AT neumožňuje softwarové vypnutí počítače • ATX – v současné době používaný druh desky do skříní s označením ATX, zdroj umožňuje softwarové vypnutí • MicroATX – totéž co ATX, ale s menšími rozměry pro sestavování velmi malých počítačů (omezená rozšiřitelnost počítače) deska ATX deska microATX

8. PCI a AGP sběrnice • označení sběrnic propojujících přídavné karty s procesorem a pamětí • také označení konektorů (slotů) pro zasunutí těchto karet • AGP (Accelerated Graphics Port) – pouze pro připojení grafické karty • PCI (Peripheral Component Interconnect) – sloty pro připojení dalších karet (síťové, zvukové atp.) • POZOR! Grafickou kartu AGP nelze zasunout do slotu PCI! Sloty PCI Slot AGP Slot AGP na této desce není, protože grafická karta je integrovaná přímo na základní desce

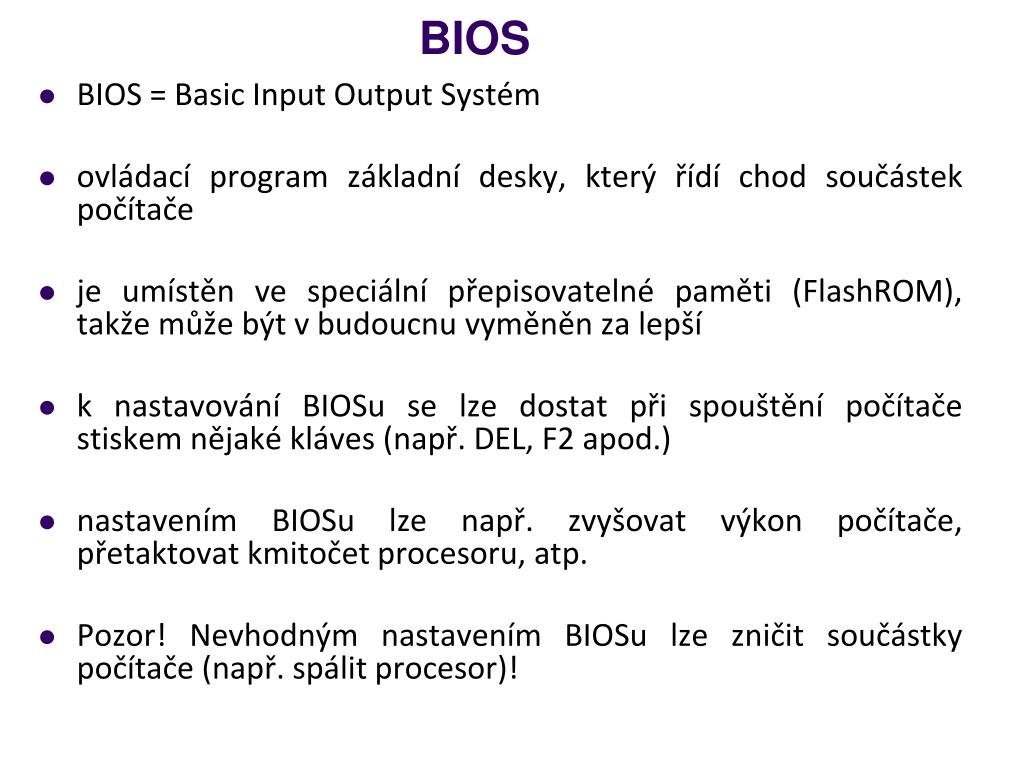

9. BIOS • BIOS = Basic Input Output Systém • ovládací program základní desky, který řídí chod součástek počítače • je umístěn ve speciální přepisovatelné paměti (FlashROM), takže může být v budoucnu vyměněn za lepší • k nastavování BIOSu se lze dostat při spouštění počítače stiskem nějaké kláves (např. DEL, F2 apod.) • nastavením BIOSu lze např. zvyšovat výkon počítače, přetaktovat kmitočet procesoru, atp. • Pozor! Nevhodným nastavením BIOSu lze zničit součástky počítače (např. spálit procesor)!

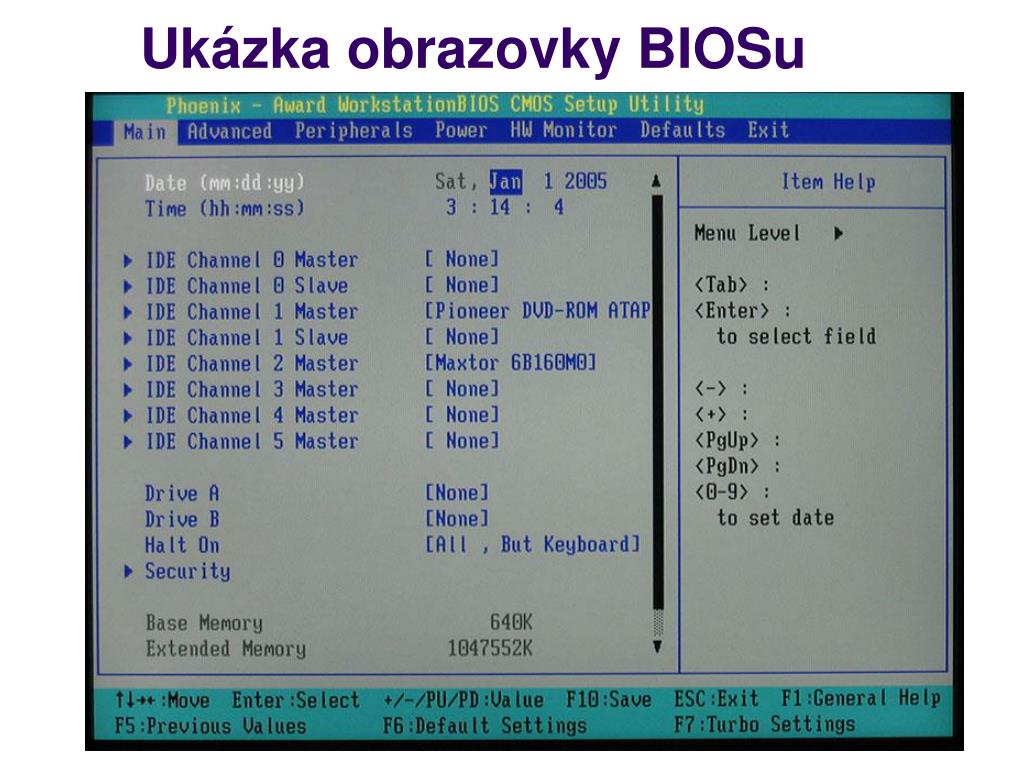

10. Ukázka obrazovky BIOSu

11. Procesory • mozek počítače, zpracovává a provádí instrukce programu • jeho kvalita ovlivňuje rychlost počítače • v počítači se umisťuje do patice na základní desce • hlavní výrobci: Intel, AMD, VIA, IBM

12. Vlastnosti procesoru • procesor musí být použitelný v základní desce (musí se shodovat typ patice, výrobce desky musí garantovat použitelnost procesoru) • důležitá je tzv. taktovací frekvence procesoru (rychlost vykonávání instrukcí), za jeden takt počítač vykoná jednu nebo i více mikroinstrukcí • frekvence se udává v GHz, firma AMD navíc často udává i hodnotu frekvence procesoru se srovnatelným výkonem od konkurenční firmy Intel • např. AMD Sempron SDA2800, frekvence 1,6 GHz, rychlost vykonávání instrukcí je však srovnatelná minimálně s procesorem Intel o frekvenci 2,8 GHz

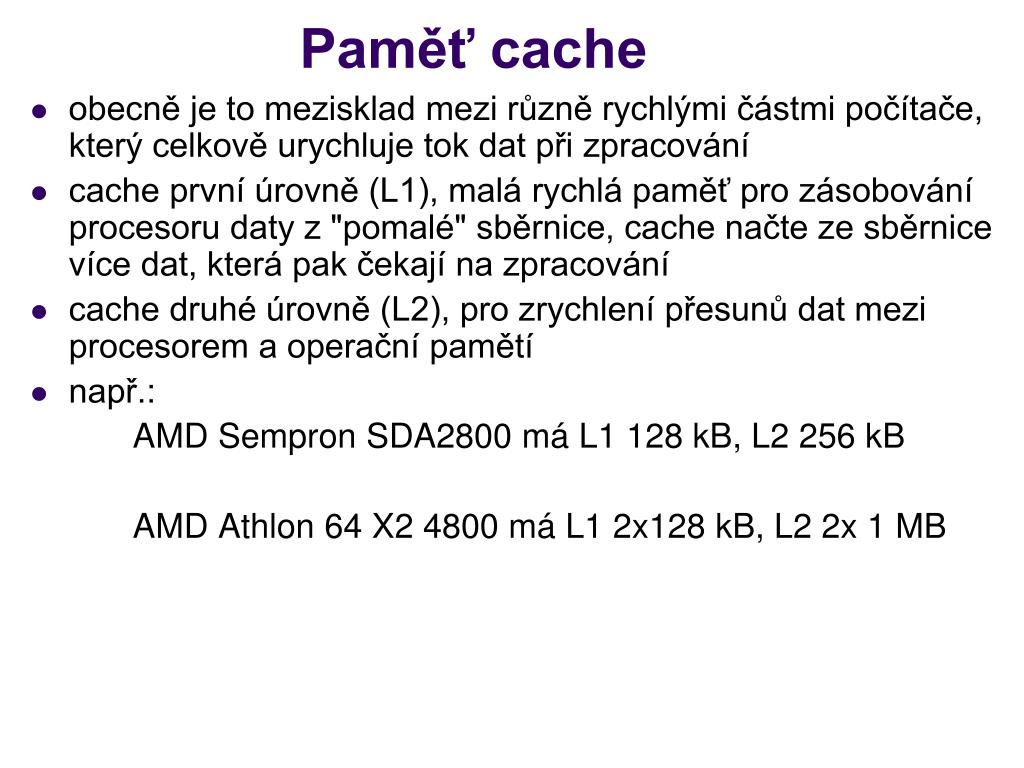

13. Paměť cache • obecně je to mezisklad mezi různě rychlými částmi počítače, který celkově urychluje tok dat při zpracování • cache první úrovně (L1), malá rychlá paměť pro zásobování procesoru daty z "pomalé" sběrnice, cache načte ze sběrnice více dat, která pak čekají na zpracování • cache druhé úrovně (L2), pro zrychlení přesunů dat mezi procesorem a operační pamětí • např.: AMD Sempron SDA2800 má L1 128 kB, L2 256 kB AMD Athlon 64 X2 4800 má L1 2x128 kB, L2 2x 1 MB

14. Architektura procesoru • schopnost procesoru zpracovávat posloupnost instrukcí • superskalární arch. – zpracování několika instrukcí současně (od Pentií) • pipeling – pro co nejrychlejší dodávání instrukcí, které jsou "příliš" rychle vykonávány. Jedna instrukce je dodávána z paměti, ve stejnou chvíli druhá dekódována, třetí vykonávána atd. Např. u Pentia může být vykonáváno až 20 instrukcí "současně". • Hyper-Threading – procesor se chová, jako kdyby v něm byly procesory dva. Pokud nějaká část procesoru při vykonávání jedné instrukce "zahálí", je využita pro vykonávání jiné instrukce

15. Technologie výroby • procesor obsahuje miliony aktivních prvků (nejčastěji tranzistorů) • základním materiálem je superčistý křemík, na který se laserem vykresluje struktura procesoru • běžný procesor obsahuje na 1x1 cm destičce kolem 50 milionů tranzistorů • vlastní procesor je umístěn do keramického pouzdra o velikosti asi 5x5 cm, které má na své spodní straně desítky pozlacených nožiček (kontaktů)
