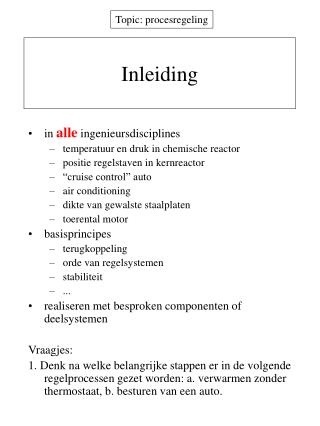

  1. Inleiding • inalle ingenieursdisciplines • temperatuur en druk in chemische reactor • positie regelstaven in kernreactor • “cruise control” auto • air conditioning • dikte van gewalste staalplaten • toerental motor • basisprincipes • terugkoppeling • orde van regelsystemen • stabiliteit • ... • realiseren met besproken componenten of deelsystemen Vraagjes: 1. Denk na welke belangrijke stappen er in de volgende regelprocessen gezet worden: a. verwarmen zonder thermostaat, b. besturen van een auto.

  2. Doel van regelsysteem • Regelen (sturen) van een hoogvermogen fysische regelgrootheid y van een systeem bestaat erin deze laatste zo nauwkeurig mogelijk evenredig te houden met een laagvermogen elektrische stuurgrootheid en dit onafhankelijk van omgevingsstoringen en parametertoleranties van het systeem • HOE DOEN WE DAT ? • Basis = NEGATIEVE TERUGKOPPELING • het leven zit vol met negatieve terugkoppeling • besturen auto, tekst intypen, ... • examen • opvoeden • gedrag in verkeer • ...

  3. Voorbeeld: open regelsysteem toerental motor • BLOKSCHEMA • blokken bevatten overdrachtsfunctie • richting van signaalstroom • y = K Ap v1 -c M = y0 - c M = y0 + s • lastkoppel (uitwendige storing) en veranderingen K,Ap,c invloed op regelgrootheid • OPEN LUS SYSTEEM IS NIET GOED im>>0 vermogen versterker v1 + M Ap E ii=0 motor K, c - vm y y = y0 - c M y0 = K vm s = -cM - v1 vm y0 y Ap K  +

  4. Negatieve terugkoppeling voorwaarts pad s AP M AV - • werking • voorversterker, vermogenversterker, en actuator geven voorwaartse winst G = AvApK • storing s wordt opgeteld • sensor H geeft terugkoppelspanning vz • H zeer goed gekend en lineair • vergelijking met referentie- of stuurspanning vx • foutspanning ve=vx-vz y = G(vx-Hy)+s of y = G/(1+GH)vx+1/(1+GH)s • effect van storingen: factor 1/(1+GH) vx + ve v1 vm y0 y  Av Ap K  + - vz = Hy H terugkoppelpad

  5. Negatieve terugkoppelingideaal gedrag voorwaarts pad • werking is ideaal als G = : y = G/(1+GH)vx+1/(1+GH)s wordt dan y = (1/H) vx • kies voorversterker AV met Av zeer groot • fysische uitleg: “virtuele kortsluitprincipe” s AP M AV - vx + ve v1 vm y0 y  Av Ap K  + - vz = Hy H terugkoppelpad

  6. Statisch gedrag: G eindig voorwaarts pad s AP M AV - • y = G/(1+GH)vx+1/(1+GH)s • definities: • (open) luswinst: GH • gesloten luswinst: M = y/vx = G/(1+GH) • ideale gesloten luswinst: M is M bij G=, M = 1/H • In praktijk: wanneer is G groot genoeg ? • statische fout:  = (M-M)/M=-1/(1+GH) • gevoeligheid: Wat als G varieert ? dy/y=dM/M=(dM/dG)(dG/M) (1/GH)dG/G voor GH>>1 effect van niet-lineariteiten in GH is klein voor GH>>1 • transistoren in hifi versterkers: vervorming < 0.01 % vx + ve v1 vm y0 y  Av Ap K  + - vz = Hy H terugkoppelpad

  7. Dynamisch gedrag: 1e orde voorwaarts pad s AP M AV - • traagheid, tijdsconstante m dy/dt + y = K vm (bvb. motor) de aandrijving wordt voor twee dingen gebruikt: snelheid in stand houden + versnelling erbovenop y(t) = y(0) + K Vm (1-exp(-t/m)) (1+pm)Y = K Vm(p) (Laplace) of Y=K/(1+pm) Vm(p) G(p) = G0/ (1+pm) M(p) = G0/(1+G0H) 1/(1+pm/(1+G0H)) fysische uitleg vx + ve v1 vm y0 y  Av Ap K/(1+pm)  + - vz = Hy H terugkoppelpad

  8. Dynamisch gedrag: 1e orde |G|, |M| [dB] M=G/(1+GH) G=G0/(1+pm) G0 open lus • gedrag in frequentiedomein M(p) = G0/(1+G0H) 1/(1+pm/(1+G0H)) • bb wordt (1+G0H) groter • winst bb product is constant = G0Bm = GBW |GH|=1 M0=G0 /(1+G0H) gesloten lus GBW 0 log(freq) 1/(2m) (1+G0H)/(2m) G0/(2m)

  9. vb. opamp + Ad  - + - vi vo R2 R1 vi + v0  G = Ad0/(1+jf/fp) - H = R1/(R1+R2)

  10. Verzadiging (slewing) voorwaarts pad • als versterkers niet kunnen volgen om groot stuursignaal te leveren, maar verzadigen m dy/dt + y = K Vmsat (bvb. motor) zolang verzadiging optreedt is K Vmsat >> y zodat Slew rate S = dy/dt = (KVmsat-y0)/m tot versterker uit verzadiging waarna exponentieel • zie slide s AP M AV - vx + ve v1 vm y0 y  Av Ap K/(1+pm)  + - vz = Hy H terugkoppelpad

  11. Dynamisch gedrag: 2e orde voorwaarts pad s AP M AV - • voorversterker met eindige bb G(p)=G0 1/(1+pv) 1/(1+pm) M(p) = G0/(1+G0H) 1/(1+p(v+m)/(1+G0H)+p2vm/(1+G0H)) • studie van determinant van 2e graadsveelterm dempingsfactor  = 1/2 1/(G0H) (m/v) = 1/2 (2Bvm)/(G0H) >1  polen reëel, som 2 exponentiëlen, geen overshoot <1  polen complex toegevoegd, som gedempte sinussen, overshoot en oscillatie <0.707  merkbare oscillate <0.5  hevige oscillatie, grote weergavetijd: relatief onstabiel gegeven Bvm   1/(G0H) compromis statische fout en stabiliteit vx + ve v1 vm y0 y  Av/(1+pv) Ap K/(1+pm)  + - vz = Hy H terugkoppelpad

  12. Dynamisch gedrag: 2e orde • definities • fasespeling: verschil tussen de fase  bij de frequentie waarbij de modulus van de open lus versterking |GH|=1 en -180° • weergavetijd: tijd om een vooraf bepaalde nauwkeurigheid te bereiken • resonantiefrequentie: frequentie vd oscillaties • bij <0.5 noemt men het 2e orde systeem relatief onstabiel • fysische verklaring: negatieve wordt positieve terugkoppeling
