7 주차 . EIGRP

1. 7주차. EIGRP 수원과학대학 정보통신과

2. 7.1.1 IGRP • Interior Gateway Routing Protocol의 약어로 1980년대 중반에 개발 • Routing Protocol • Dynamic Routing Protocol • Interior Gateway Protocol • Distance Vector Routing Protocol • 표준프로토콜이 아니라, Cisco에서 만들어낸 프로토콜로 Cisco Router에서만 사용이 가능 수원과학대학 정보통신과

3. 7.1.2 EIGRP의특징 • 시스코 사의 독자적인 프로토콜인 IGRP를 개량하여 1994년에 발표한 프로토콜 • 거리-벡터 프로토콜과 링크-상태 프로토콜의 장점만을 채택 • 하이브리드 프로토콜 • 링크-상태 라우팅 프로토콜처럼 동작하는 거리-벡터 라우팅 프로토콜 • 표준 프로토콜이 아니므로 시스코 사의 장비에서만 동작함 • 동일한 AS 내에서 라우팅 정보를 교환하지만 CIDR(Classless Inter-Domain Routing)을 지원함 • 최적 경로 결정 시 사용하는 메트릭 • 대역폭, 지연, 신뢰성, 부하, 최대전송단위 • IGRP 메트릭에 256을 곱해서 사용 • EIGRP의 최대 홉수는 224 수원과학대학 정보통신과

4. 7.1.2 EIGRP의 특징 [2] • EIGRP 메트릭 • 대역폭(Bandwidth, BW) • 실제 전송 속도를 의미하는 것이 아니라, IGRP와 같이 bandwidth를 이용해서 최적의 경로를 찾는 프로토콜이 참고하기 위한 값 • Bandwidth 설정 • 지연(Delay, DLY) • 발신지에서 목적지까지 도착하는 데 걸리는 시간(기본단위: us)을 의미하지만, IGRP에서는 회선의 종류와 설정된 대역폭에 따라 지연값 산출 • 수동으로 지연값을 설정할 수 있지만 별 의미가 없기 때문에 대부분 default 값을 그대로 사용 Router(config)#interface serial 0/0 Router(config-if)#bandwidth 1544 수원과학대학 정보통신과

5. 7.1.2 EIGRP의 특징 [3] • Reliability • 전송 매체를 통해 보냈을 때 에러가 발생한 패킷의 비율 • Keepalive라는 것을 이용해서 신뢰도 측정 • 1 ~ 255 사이의 값을 가지며 255가 가장 신뢰도가 좋은 것임 • Load • 출발지에서 목적지까지의 경로에 걸리는 부하에 대한 측정값 • 1 ~ 255 사이의 값으로, 1이 가장 작은 부하, 255는 가장 큰 부하임 • MTU (Maximum Transmission Unit) • 경로의 최대 전송 유닛의 크기로서 바이트로 표시됨 • 5가지 metric의 default configuration 수원과학대학 정보통신과

6. 7.1.2 EIGRP의 특징 [4] • EIGRP metric 계산 • Default weights: K1=1, K2=0, K3=1, K4=0, K5=0 • Default metric = Bandwidth + Delay • EIGRP metric 변경 • Router(config)#router eigrp autonomous-system-number • Router(config-router)#metric weights tos k1 k2 k3 k4 k5 • tos: Type of Service (Only TOS 0 supported) • Router(config)# router eigrp 200 • Router(config-router)#metric weights 0 1 1 1 1 1 • 몇가지 EIGRP 대역폭 및 지연 metric 계산 예 수원과학대학 정보통신과

7. 7.1.2 EIGRP의 특징 [5] • EIGRP에서 경로 찾기 RIP PC1 PC2 R3 R1 100Mbps 10Gbps 10Gbps EIGRP R2 수원과학대학 정보통신과

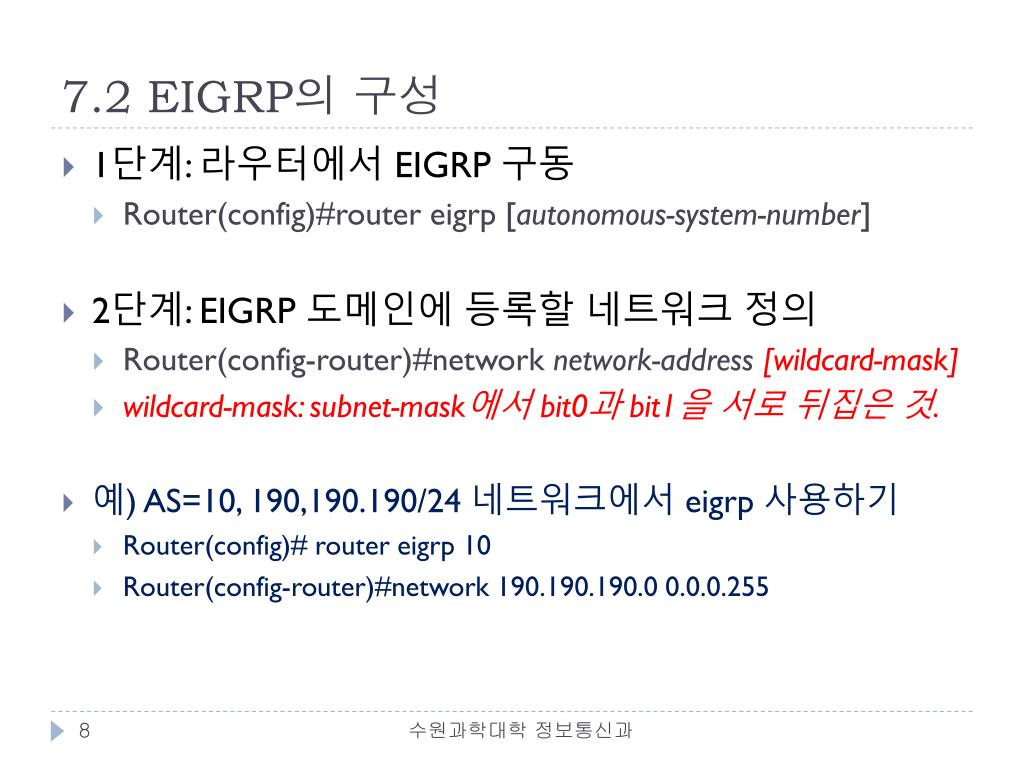

8. 7.2 EIGRP의 구성 • 1단계: 라우터에서 EIGRP 구동 • Router(config)#router eigrp [autonomous-system-number] • 2단계: EIGRP 도메인에 등록할 네트워크 정의 • Router(config-router)#network network-address [wildcard-mask] • wildcard-mask: subnet-mask에서 bit0과 bit1을 서로 뒤집은 것. • 예) AS=10, 190,190.190/24 네트워크에서 eigrp 사용하기 • Router(config)# router eigrp 10 • Router(config-router)#network 190.190.190.0 0.0.0.255 수원과학대학 정보통신과

9. EIGRP 구성 예 [1] • 본사와 지사간에 네트워크를 구축한다. • 총 3개 네트워크 필요: 본사 내부 네트워크, 지사 내부 네트워크, 시리얼 라인(WAN 구간) 네트워크 • 본사, 지사 네트워크의 경우 최대 인원이 250명을 넘지 않는다  각각 Class C 배정 • VLSM(Variable Length Subnet Mask)를 쓰지 않는다면 Serial Line에도 Class C 하나 배정해야 함 Serial0/0: 200.200.200.2/24 AS number: 50 Serial0/0: 200.200.200.1/24 BranchR HeadR 본사 지사 [Lab7.1] Ethernet0/0: 210.210.210.1/24 FastEthernet1/0: 190.190.1.1/16 수원과학대학 정보통신과

10. EIGRP 구성 예 [2] • 본사 라우터 구성과 확인 기존의 RIP를 없애고자 할 때 Serial0/0: 200.200.200.1/24 HeadR 본사 FastEthernet1/0: 190.190.1.1/16 수원과학대학 정보통신과

11. EIGRP 구성 예 [3] • 지사 라우터 구성과 확인 Serial0/0: 200.200.200.2/24 BranchR 지사 Ethernet0/0: 210.210.210.1/24 수원과학대학 정보통신과

12. EIGRP 구성 예 [4] • 라우팅 프로토콜 보기 • Default Metric Weights • Default Maximum Hop Count • EIGRP domain 내 자신과 직접 연결된 네트워크 • Administrative Distance • 마지막 업데이트를 받은 후 경과 시간 수원과학대학 정보통신과

13. EIGRP 구성 예 [5] • 라우팅 테이블 보기 • 90: distance 값 • 2195456: 메트릭(metric) = 1657856+ (512000 + 25600) • D: EIGRP로 찾아낸 경로 • C: 라우터에 붙어 있는 네트워크 수원과학대학 정보통신과

14. [Lab] 실습문제 1번 – EIGRP 구성 실습 e0/0(190.2.2.1/16) s1/1(200.2.2.1/24) s0/0(200.1.1.2/24) [Lab7.2] e0/0(190.1.1.1/16) s0/0(200.2.2.2/24) s1/0(200.1.1.1/24) R3 R1 R2 f0/0(210.1.1.1/24) [결과확인] 수원과학대학 정보통신과
