  1. Real-time Protection system For Baby 전기공학과 캡스톤 설계 2조 2004731204신인수 2006730045김의신 2007730167이혜진 2007730178김아름 Midterm report #2

  2. 목 차 1 설계목표 예상결과물 2 추진일정 및 진도 3 3 주요진행사항 4 4 면담결과 5 Real-time Protection system For Baby

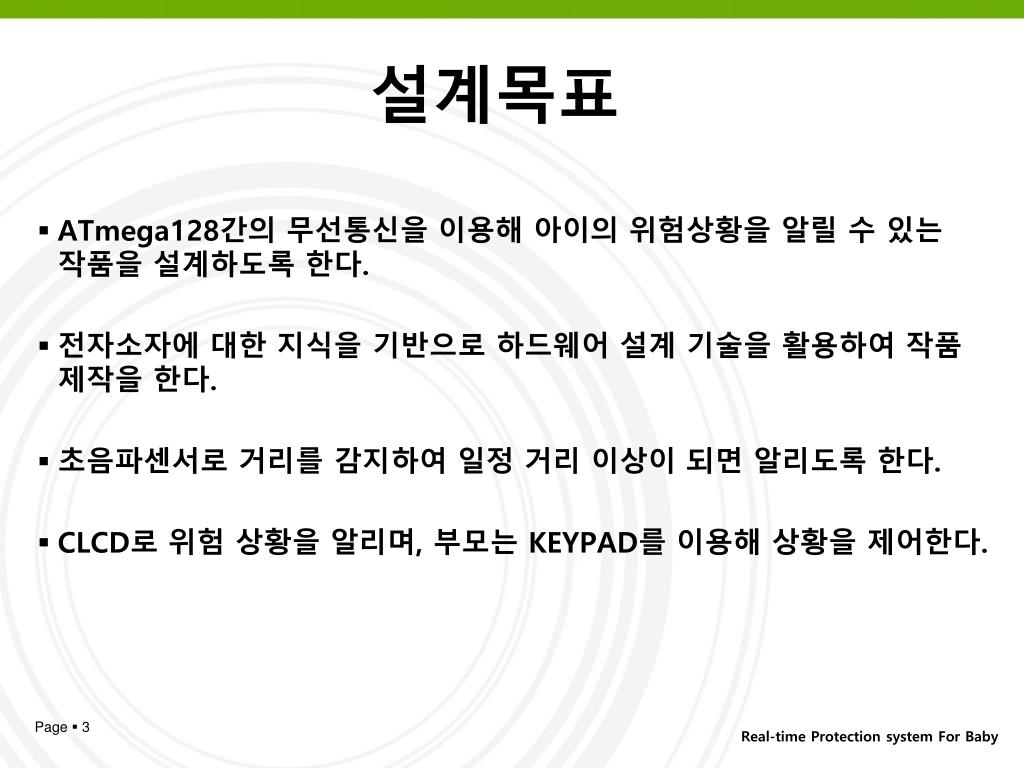

  3. ATmega128간의 무선통신을 이용해 아이의 위험상황을 알릴 수 있는 작품을 설계하도록 한다. 전자소자에 대한 지식을 기반으로 하드웨어 설계 기술을 활용하여 작품 제작을 한다. 초음파센서로 거리를 감지하여 일정 거리 이상이 되면 알리도록 한다. CLCD로 위험 상황을 알리며, 부모는 KEYPAD를 이용해 상황을 제어한다. 설계목표 Real-time Protection system For Baby

  4. 예상결과물 통신 70Cm↓ ZIGBEE ① 아이가 초음파 센서를 통해 감지되면 지그비를 통해 확인. ② control box로 커튼을 내림으로써 제어함. Real-time Protection system For Baby

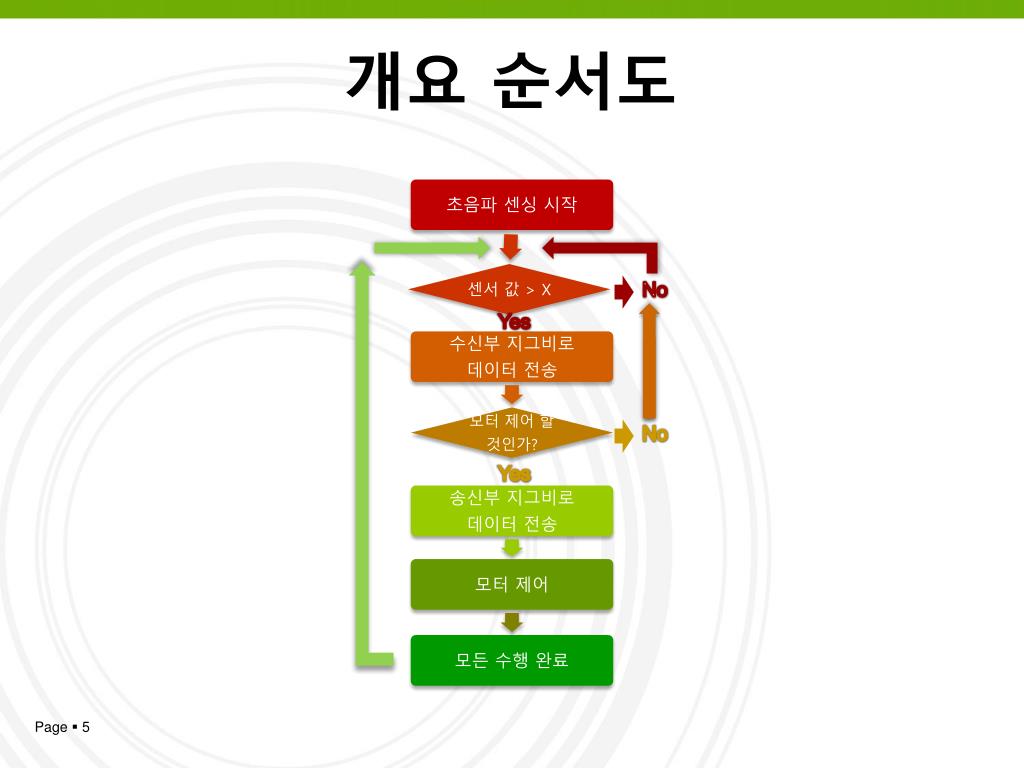

  5. 개요 순서도 No Yes No Yes

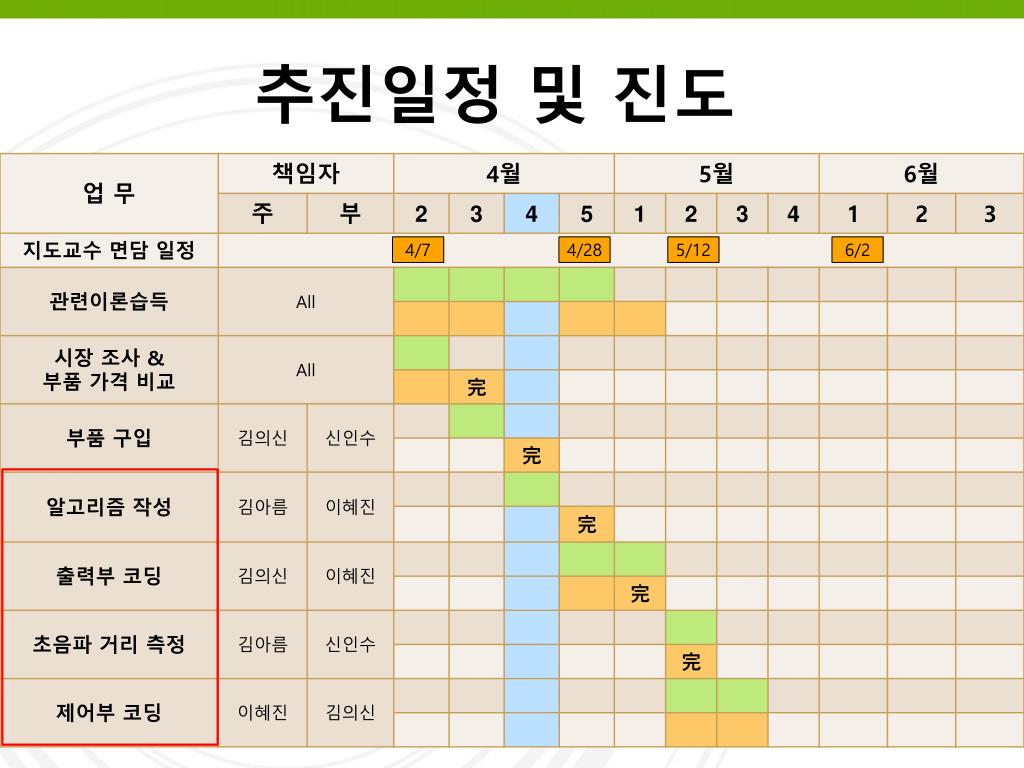

  6. 추진일정 및 진도 4/7 4/28 5/12 6/2 캡스톤 설계 2조

  7. 추진일정 및 진도 추진일정 진도

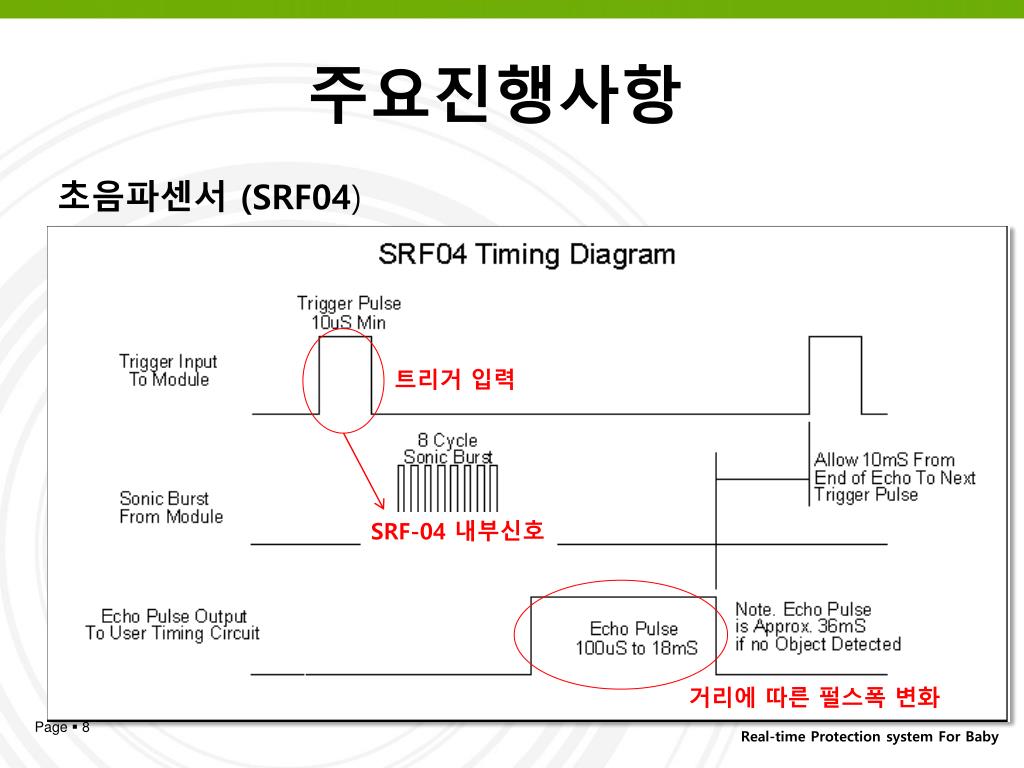

  8. 주요진행사항 초음파센서 (SRF04) • 듀얼 타입의 초음파센서 • Trigger Pulse를 입력하면 거리에 따른 펄스 폭이 출력 • 마이크로 프로세서에서 타이머기능을 이용 • 펄스폭 시간을 측정한 후 거리로 환산 • SRF-05 에 비하여 초음파 음압출력이 높음 트리거 입력 PE4 PC0 SRF-04 내부신호 거리에 따른 펄스폭 변화 Real-time Protection system For Baby

  9. 주요진행사항 지그비 (DigiMesh) • 송신측과 수신측의 Zigbee 모듈의 TXD1와 RXD1핀 • ATmega128의포트D의 2번,3번 핀에 연결 • USART관련 레지스터는 1번 레지스터로 설정 Real-time Protection system For Baby

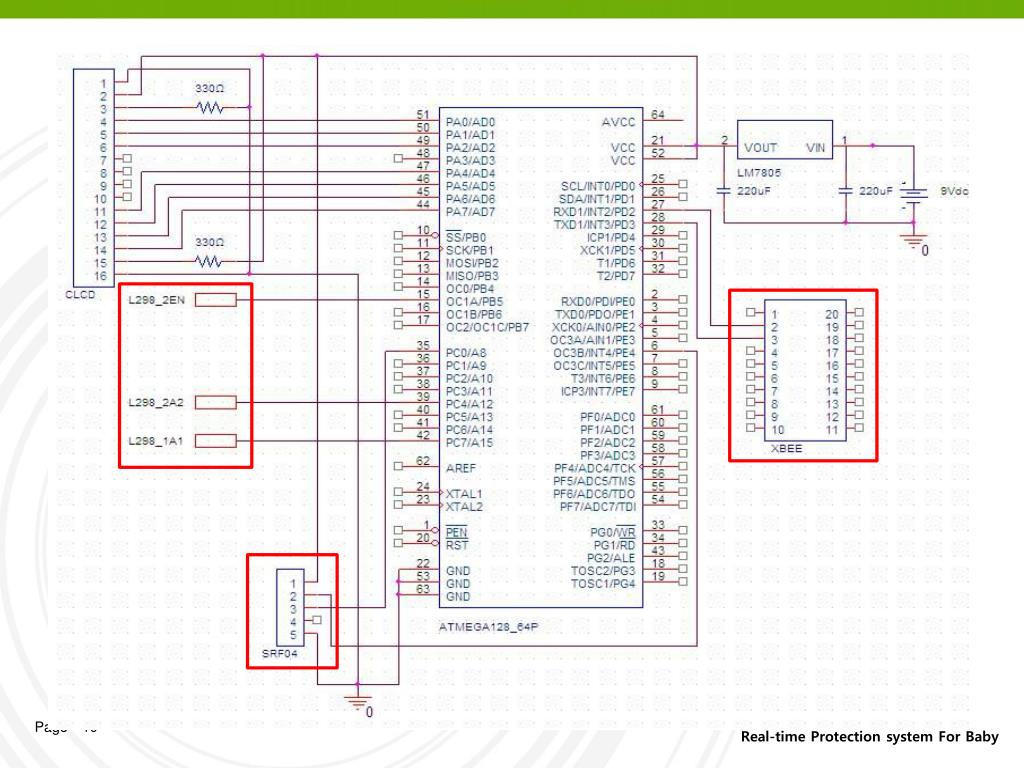

  10. 주요진행사항 회로도 (송신부) Real-time Protection system For Baby

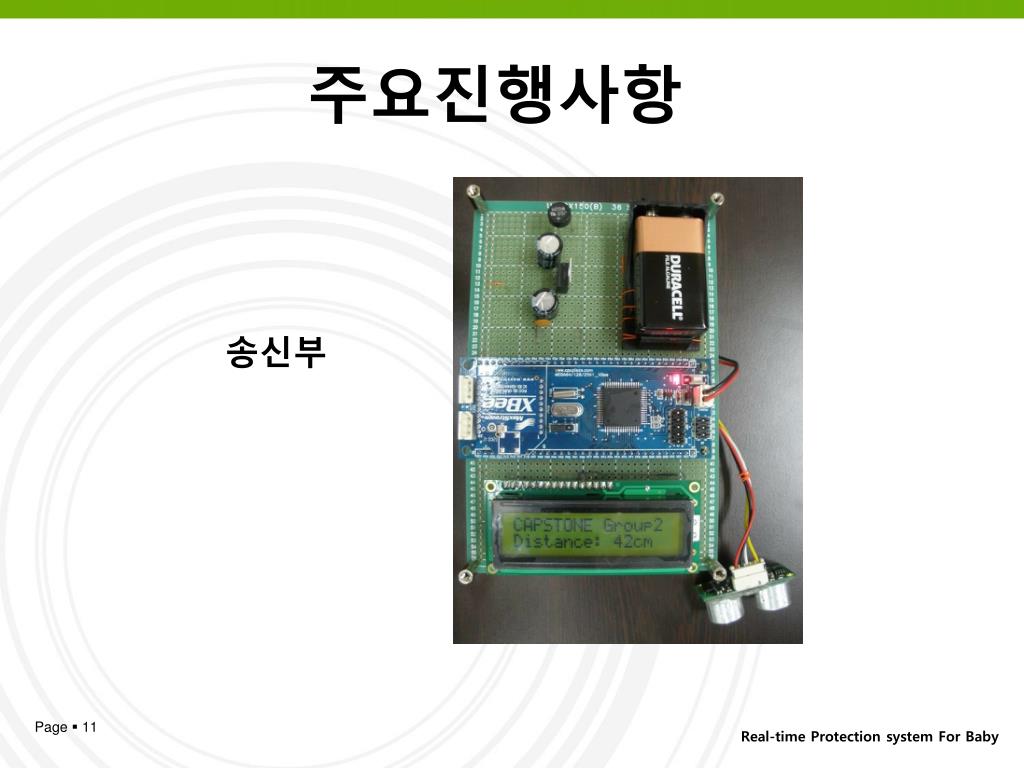

  11. 주요진행사항 송신부 Real-time Protection system For Baby

  12. 주요진행사항 회로도 (수신부) Real-time Protection system For Baby

  13. 주요진행사항 수신부 Real-time Protection system For Baby

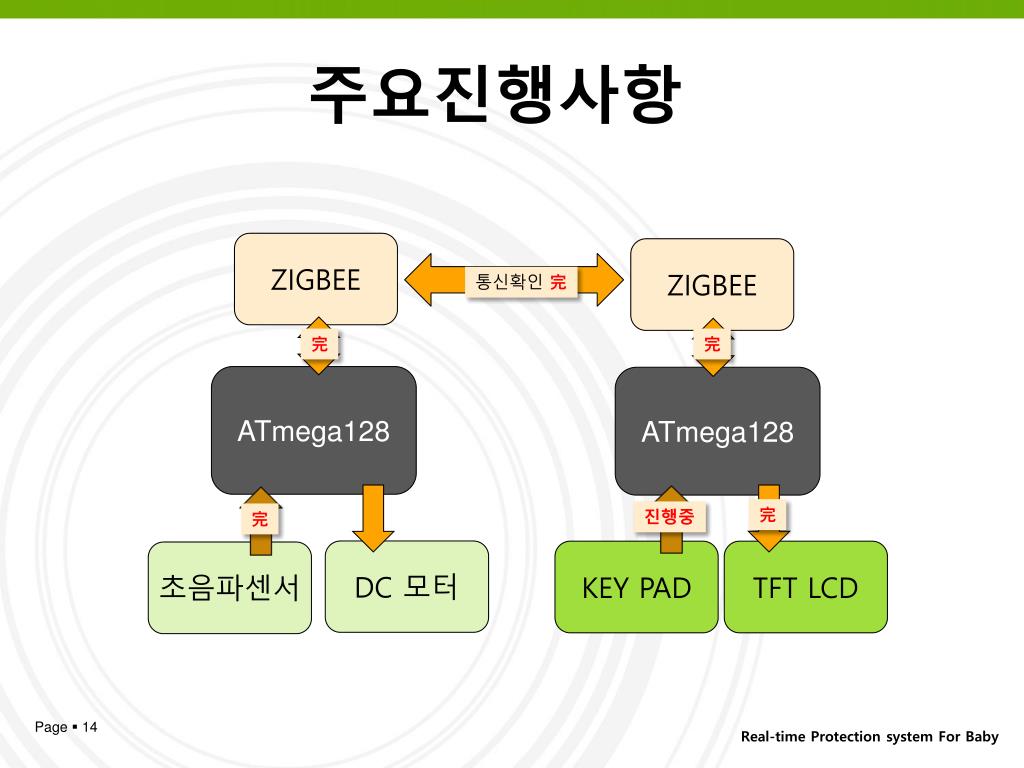

  14. 주요진행사항 통신확인 完 ZIGBEE ZIGBEE 完 完 ATmega128 ATmega128 完 진행중 完 DC 모터 KEY PAD TFT LCD 초음파센서 Real-time Protection system For Baby

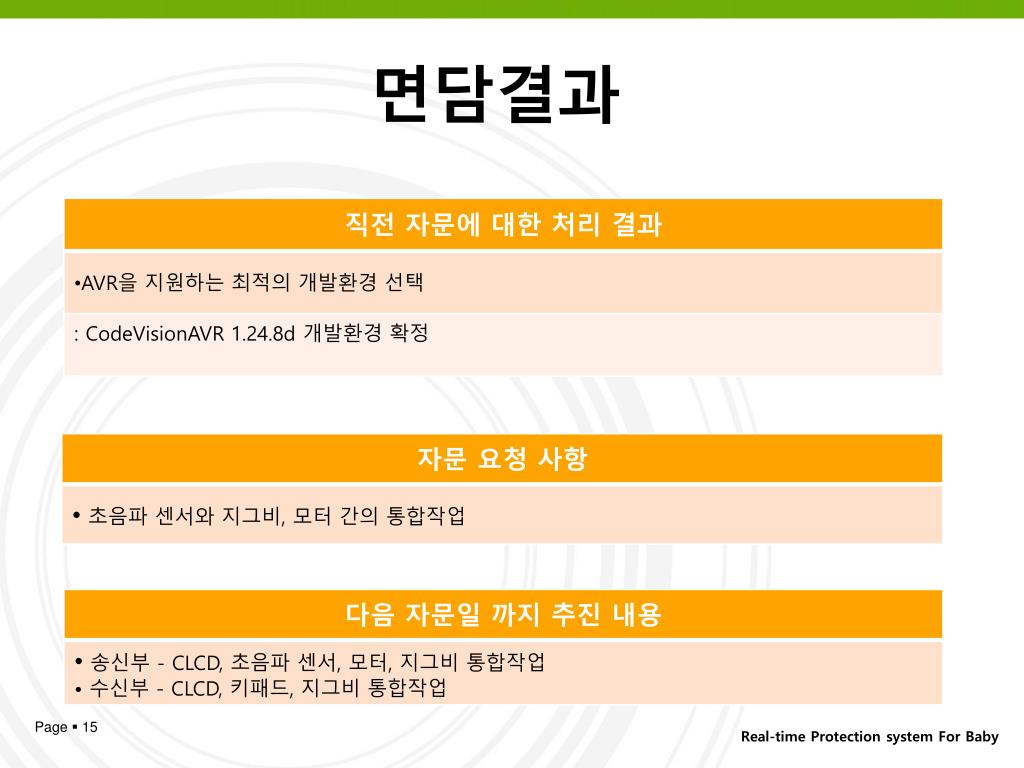

  15. 면담결과 Real-time Protection system For Baby

  16. 감사합니다. Real-time Protection system For Baby
