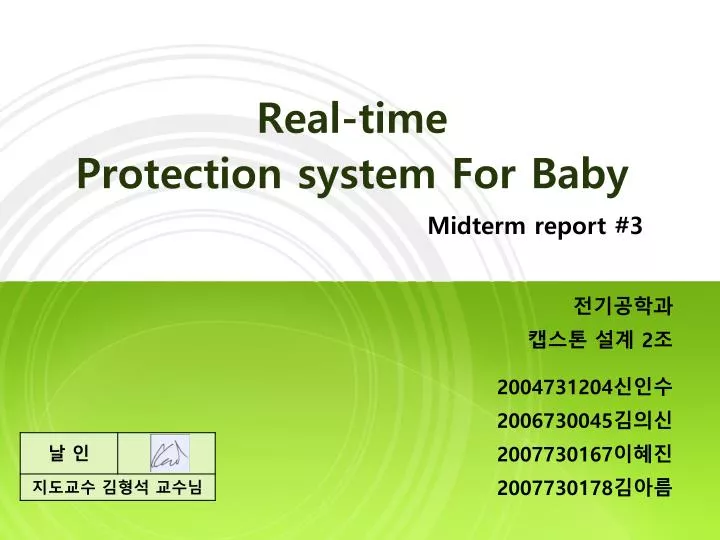

  1. Real-time Protection system For Baby 전기공학과 캡스톤 설계 2조 2004731204신인수 2006730045김의신 2007730167이혜진 2007730178김아름 Midterm report #3

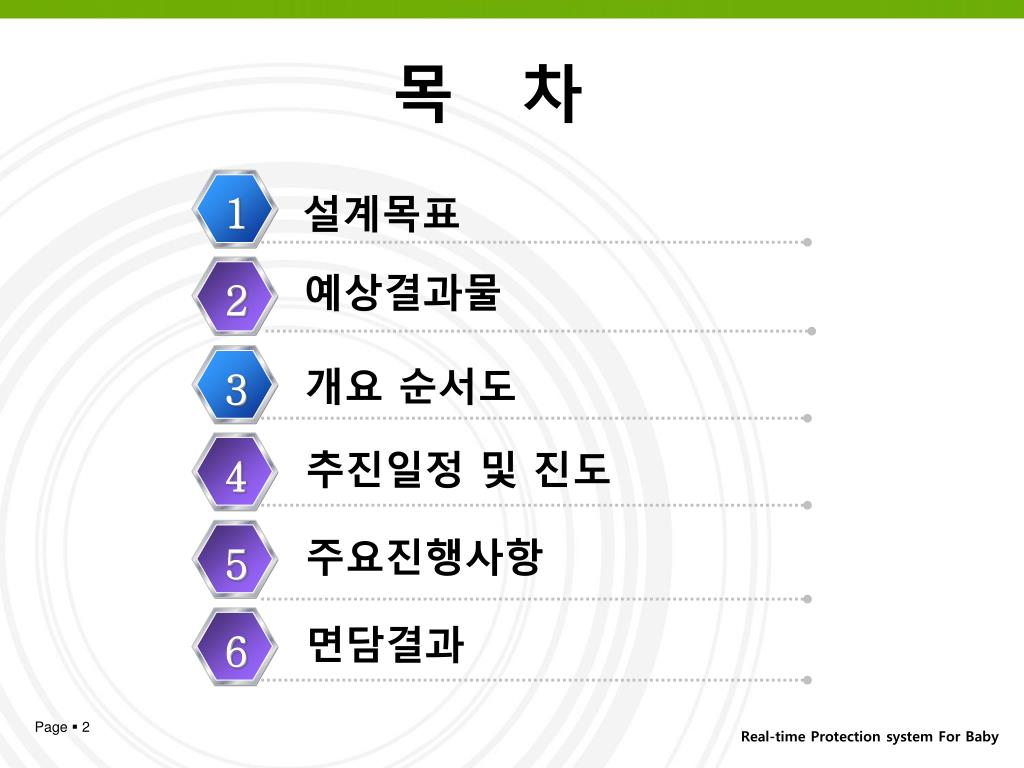

  2. 목 차 1 설계목표 예상결과물 2 개요 순서도 3 3 추진일정 및 진도 4 4 주요진행사항 5 면담결과 6 Real-time Protection system For Baby

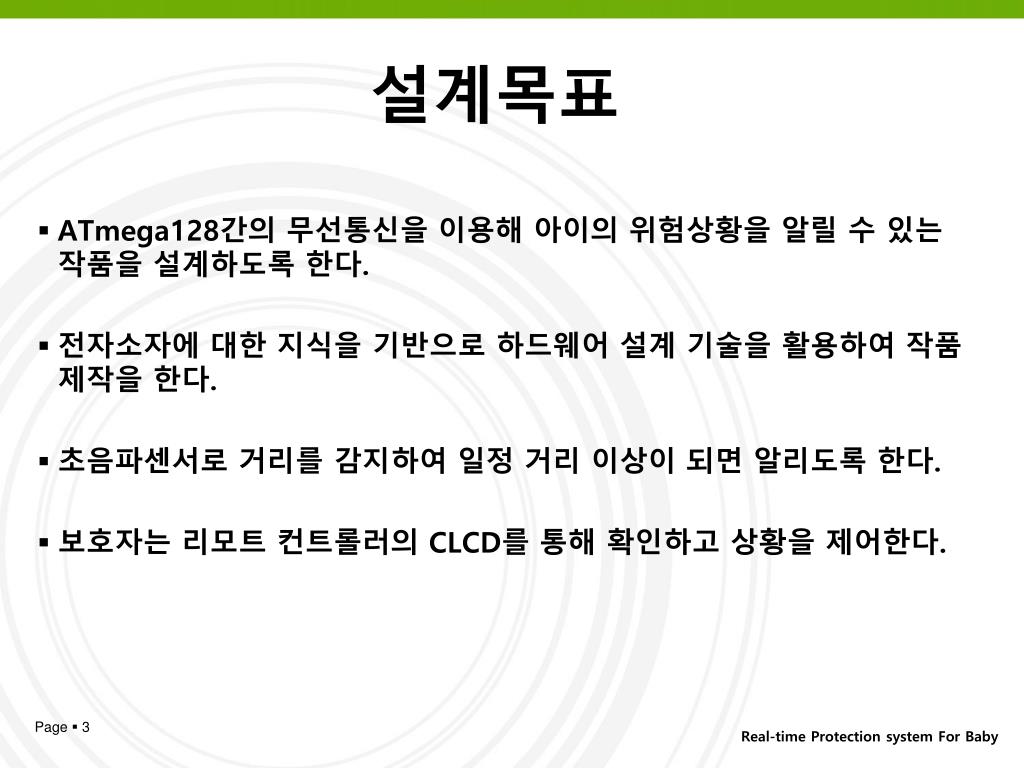

  3. ATmega128간의 무선통신을 이용해 아이의 위험상황을 알릴 수 있는 작품을 설계하도록 한다. 전자소자에 대한 지식을 기반으로 하드웨어 설계 기술을 활용하여 작품 제작을 한다. 초음파센서로 거리를 감지하여 일정 거리 이상이 되면 알리도록 한다. 보호자는 리모트 컨트롤러의 CLCD를 통해 확인하고 상황을 제어한다. 설계목표 Real-time Protection system For Baby

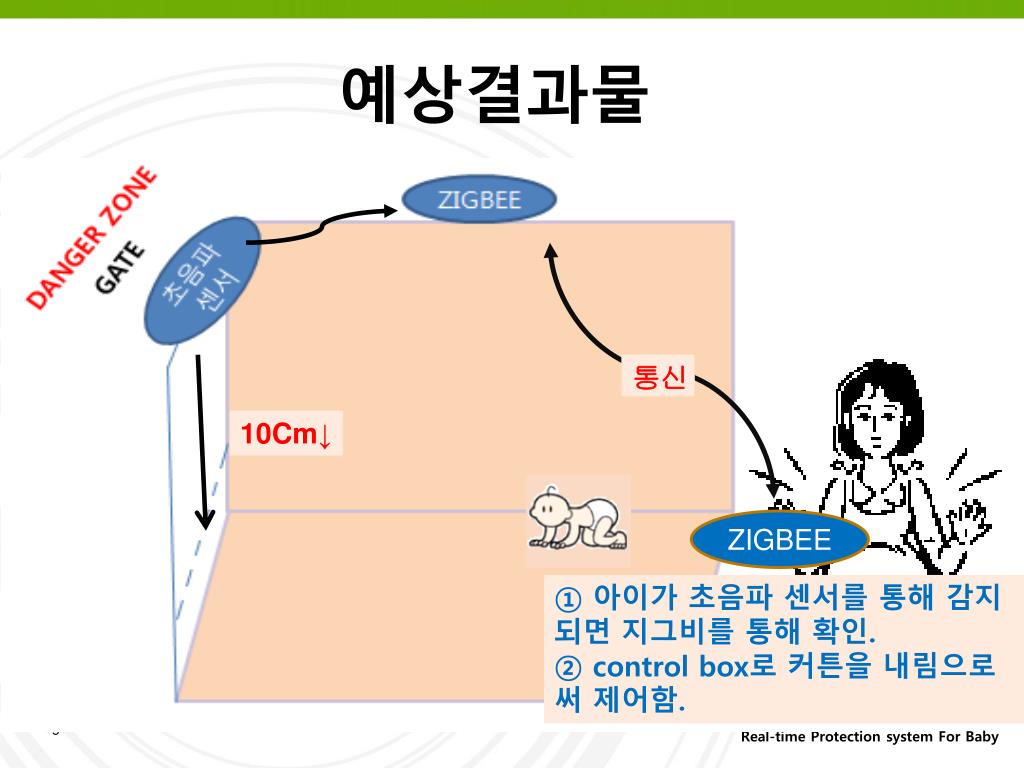

  4. 예상결과물 통신 10Cm↓ ZIGBEE ① 아이가 초음파 센서를 통해 감지되면 지그비를 통해 확인. ② control box로 커튼을 내림으로써 제어함. Real-time Protection system For Baby

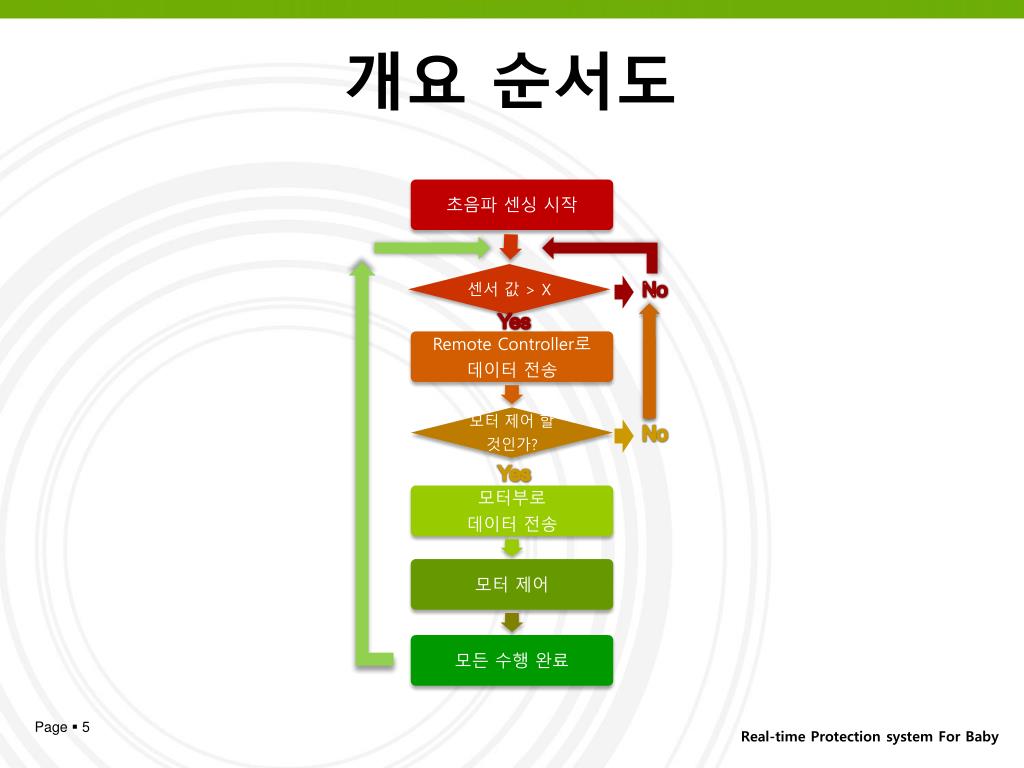

  5. 개요 순서도 No Yes No Yes Real-time Protection system For Baby

  6. 추진일정 및 진도 4/7 4/28 5/12 6/1 캡스톤 설계 2조 Real-time Protection system For Baby

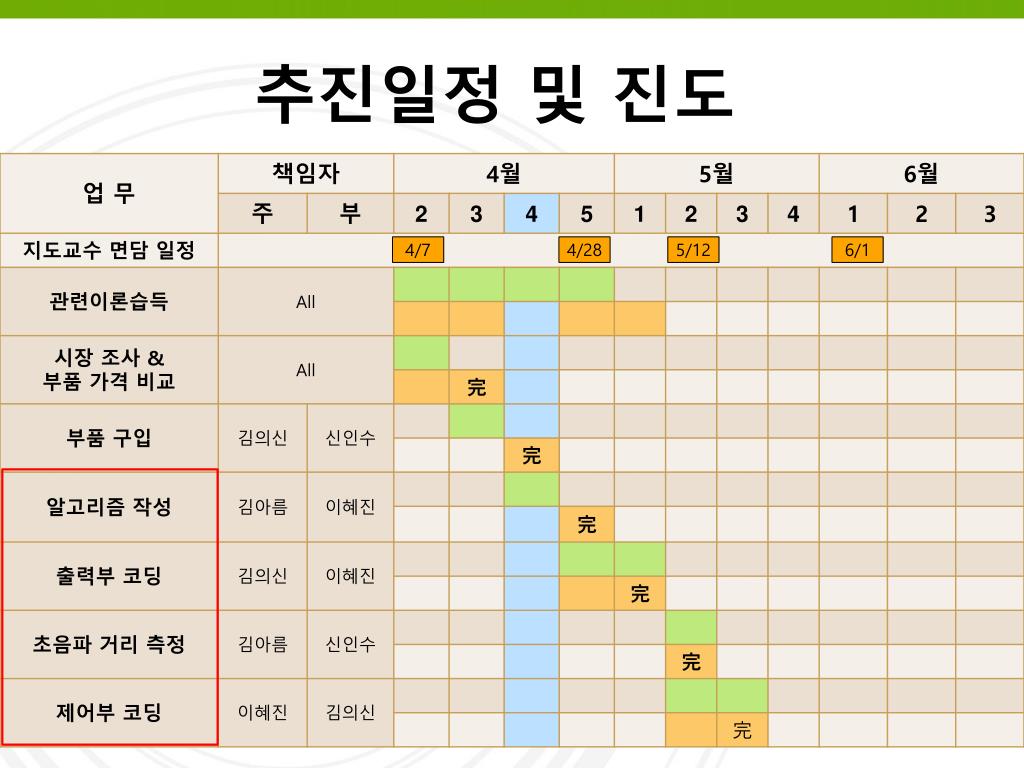

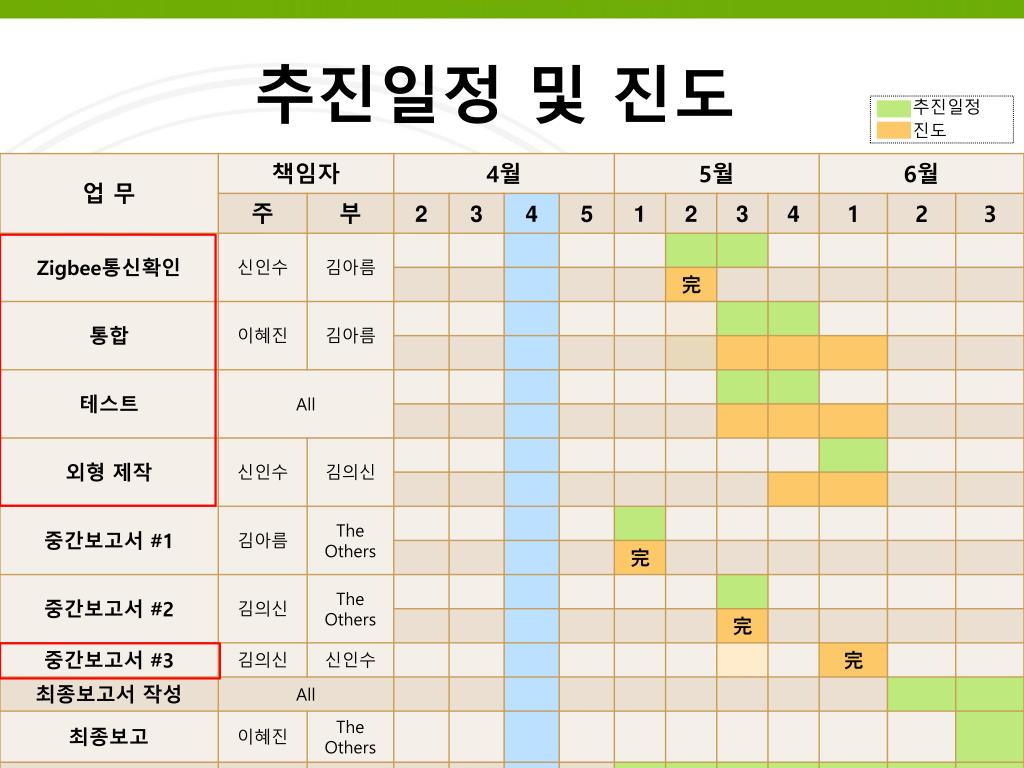

  7. 추진일정 및 진도 추진일정 Real-time Protection system For Baby 진도

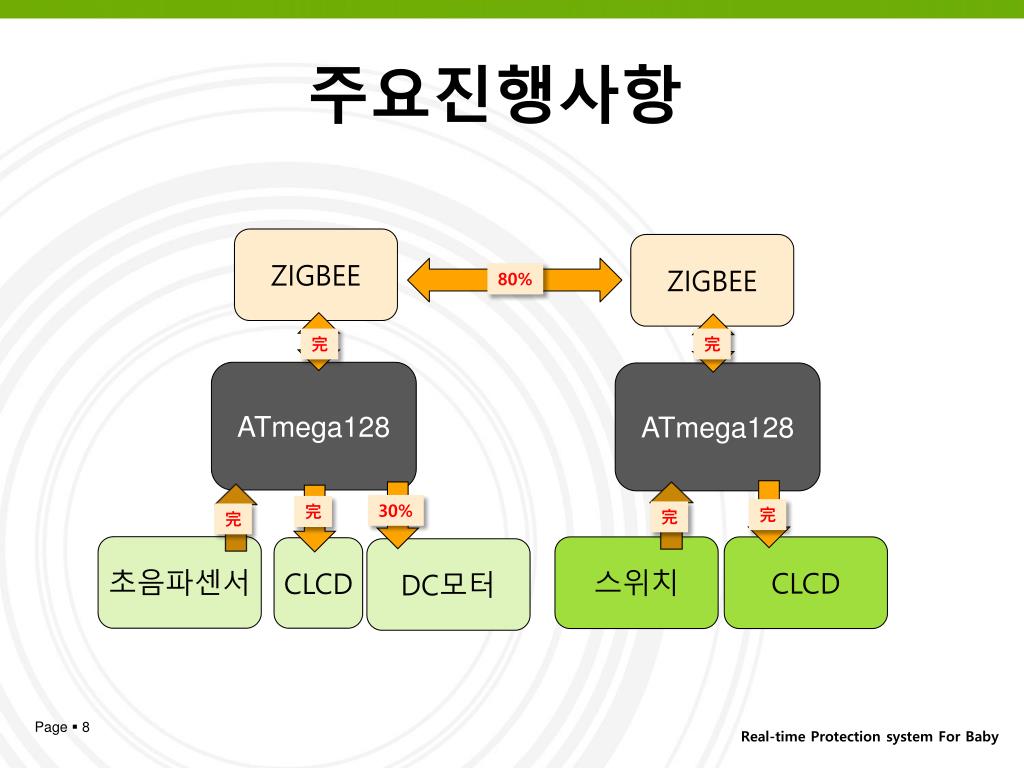

  8. 주요진행사항 80% ZIGBEE ZIGBEE 完 完 ATmega128 ATmega128 30% 完 完 完 完 DC모터 초음파센서 스위치 CLCD CLCD Real-time Protection system For Baby

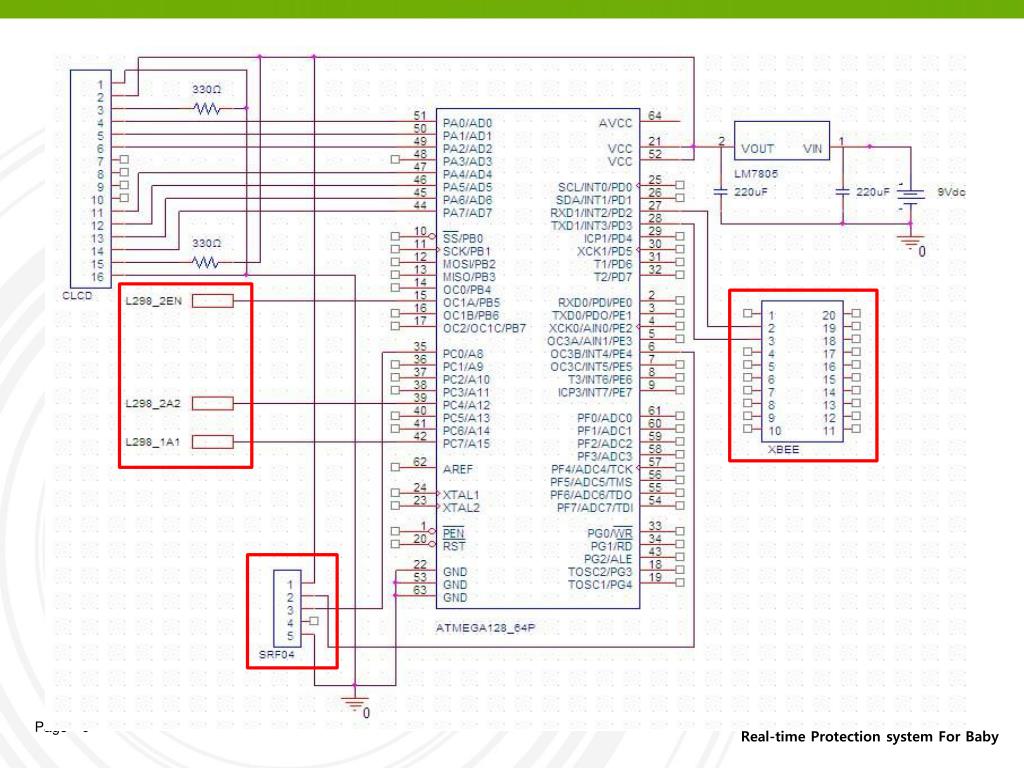

  9. 주요진행사항 회로도 (모터부) Real-time Protection system For Baby

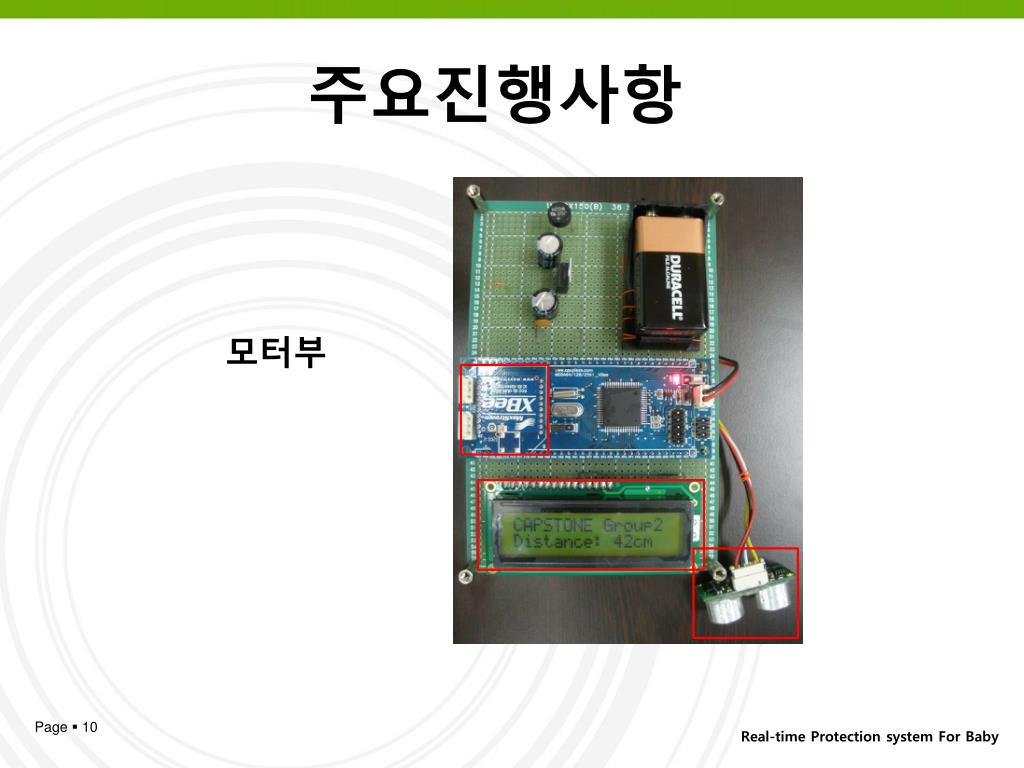

  10. 주요진행사항 모터부 Real-time Protection system For Baby

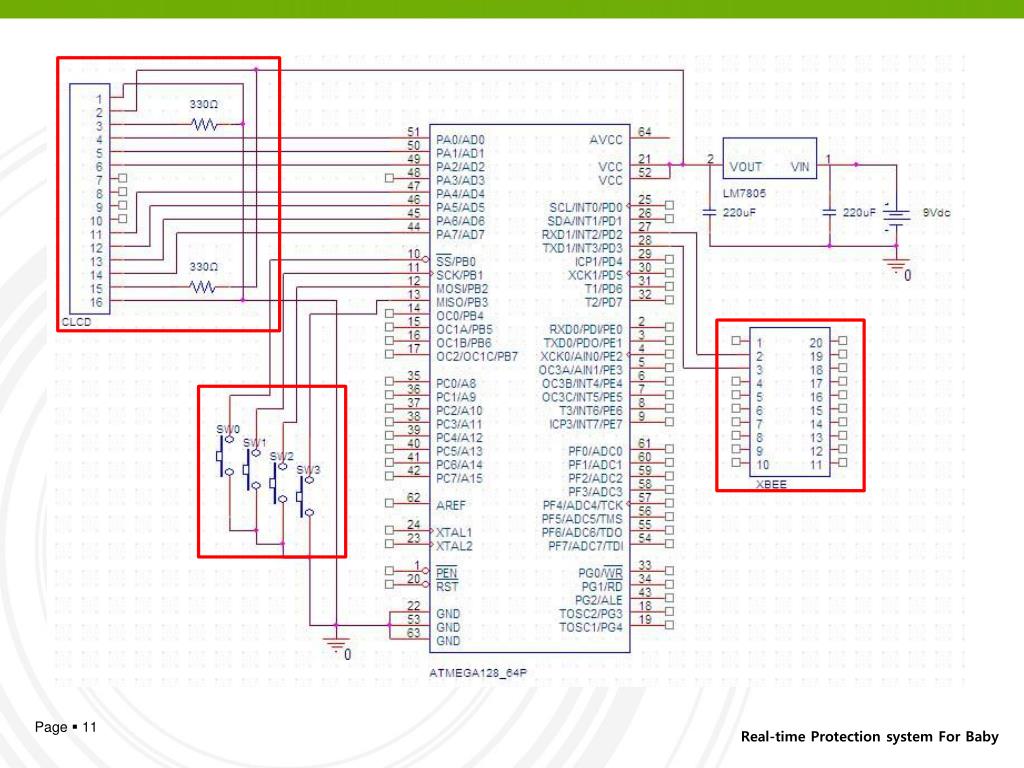

  11. 주요진행사항 회로도 (리모트 컨트롤러) Real-time Protection system For Baby

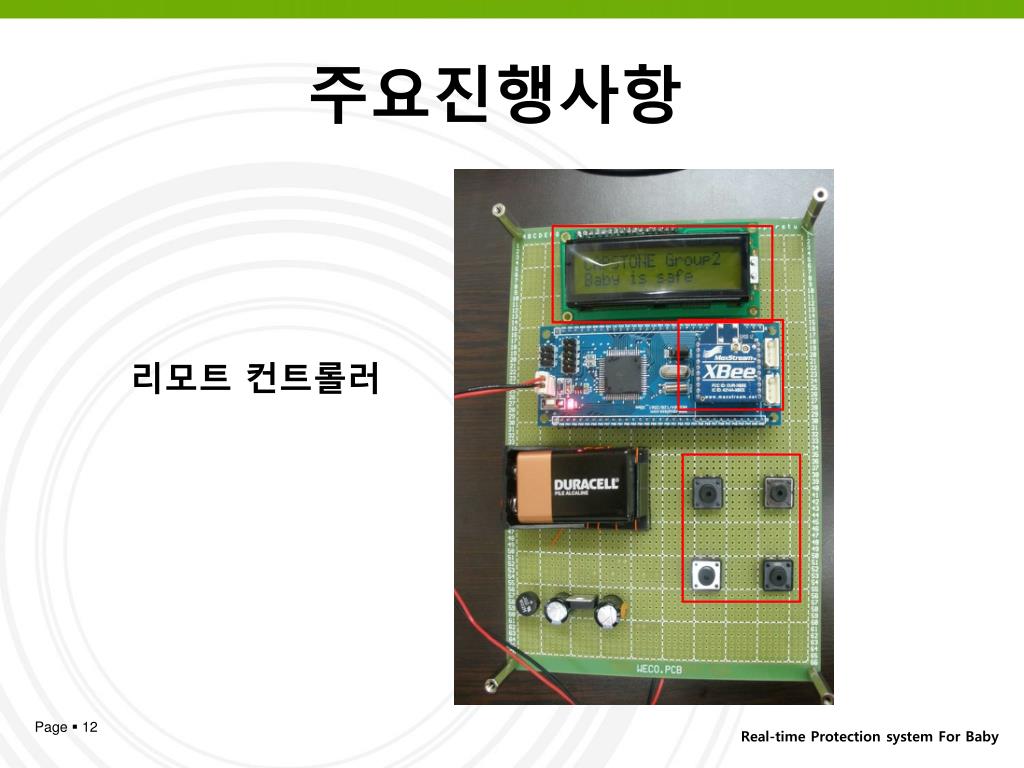

  12. 주요진행사항 리모트 컨트롤러 Real-time Protection system For Baby

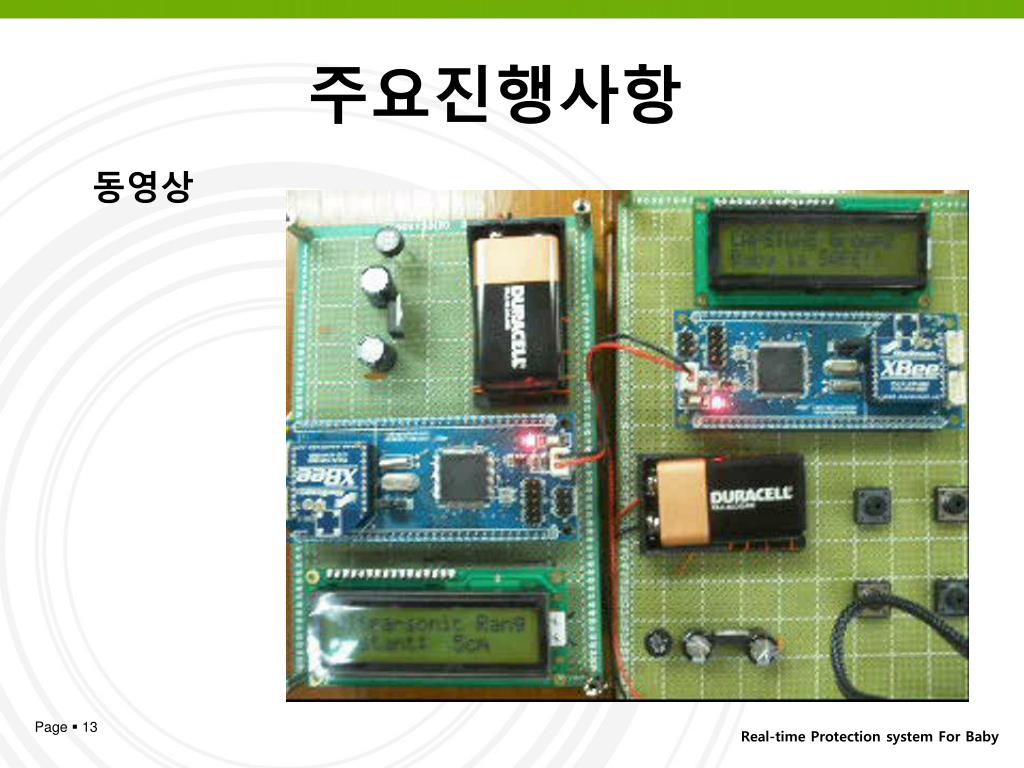

  13. 주요진행사항 동영상 Real-time Protection system For Baby

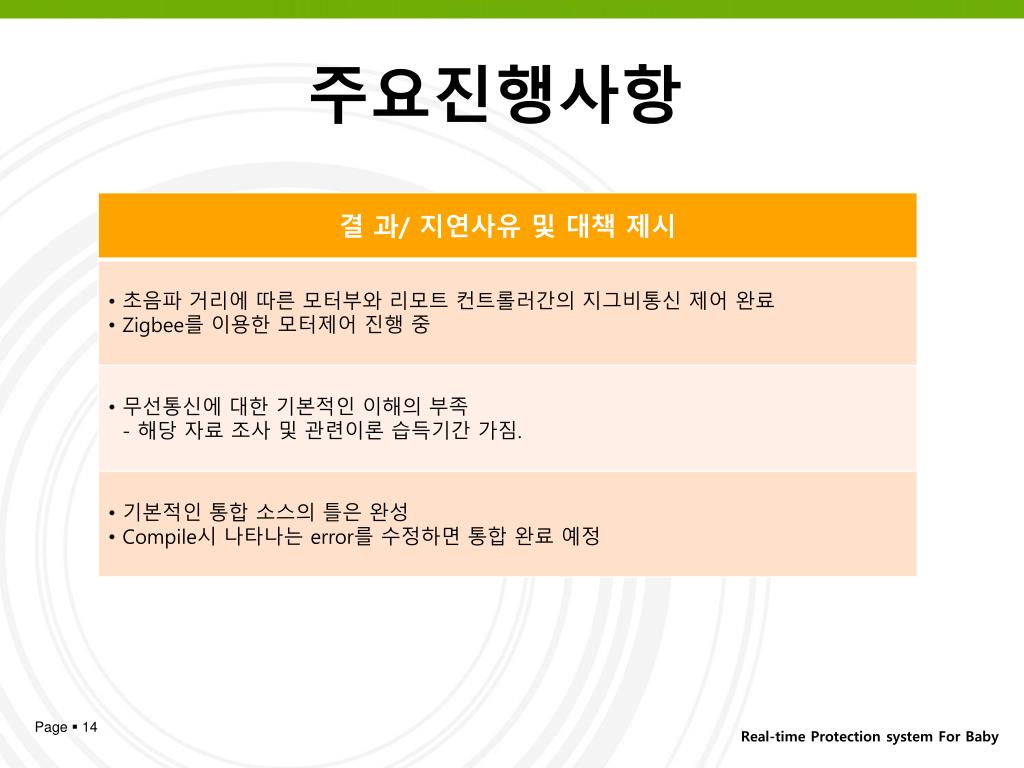

  14. 주요진행사항 Real-time Protection system For Baby

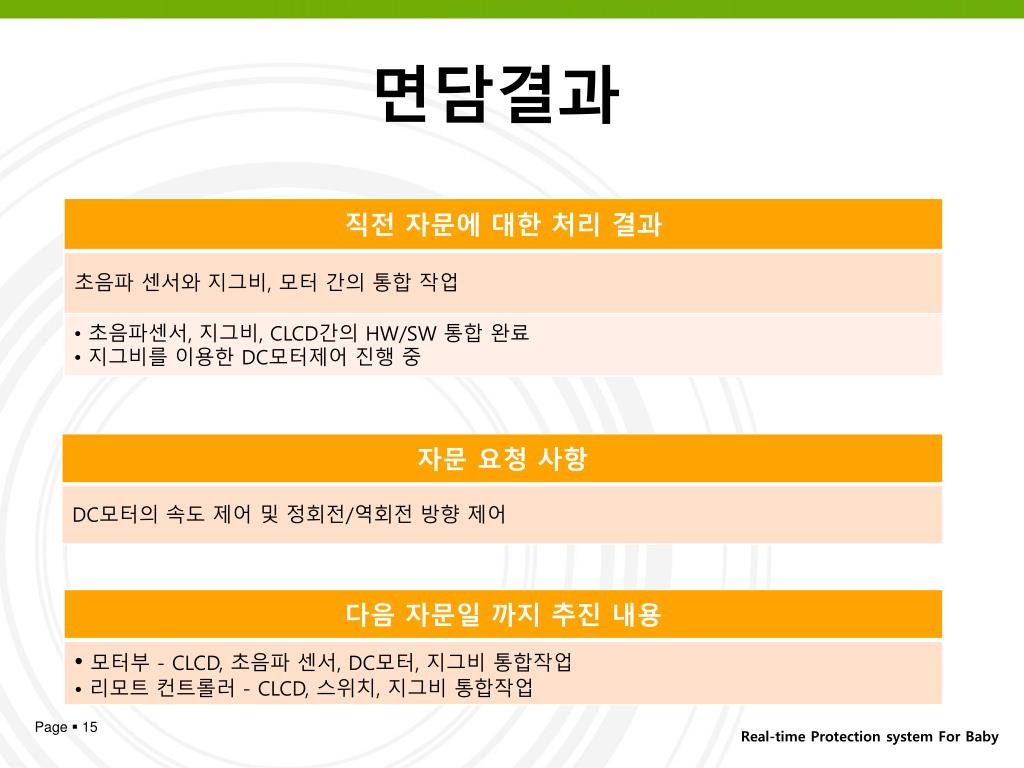

  15. 면담결과 Real-time Protection system For Baby

  16. 감사합니다. Real-time Protection system For Baby
