  1. Universal Mobile Telecom System (UMTS) Hazliana bt Mohd Hazmi (A103144) Intan Emelia bt Mohd Daud (A103148)

  2. CIRI MEDIA • UMTS juga dikenali Wideband Code Division Multiple Access (W-CDMA) • Sebagai international 3G standard diperkenalkan oleh International Telecommunications Union (ITU) • Ia juga adalah teknologi tanpa wayar yang maju dan cekap yang telah diperkenalkan oleh worldwide yang menggunakan DSSS,dan kedua-dua Frequency Division (FDD) dan Time Division Duplexing (TDD) bergantung kepada tugasan frekuensi • Teknologi sebaran spektrum,UMTS direkabentuk untuk menyokong evolusi 3G yang menjadi keperluan bagi Global System for Mobile Communications (GSM) dan juga operator rangkaian tanpa wayar.

  3. Ketinggian kadar data adalah sehingga 384 kbps boleh dicapai bergantung kepada penggunaan dan pembinaan rangkaian • Teknologi radio UMTS adalah evolusi teknologi CDMA, ia pertama kali diperkenalakan kepada pasaran pada pertengahan 1990. • UMTS/WCDMA adalah dibawah naungan 3GPP(Third Generation Partnership Program), konsortium 437 operator dan pembekal worldwide. • WCMA – teknologi capaian radio ->120 licenses worldwide. • 2 band frekuensi : -> uplink – 1885-2025 MHz -> downlink – 2110-2200 MHz

  4. Rangkaian UMTS : • 4 kawasan fungsi yang berbeza : (1) UE (User Equipment / terminal) : - end-user devices - mengandungi terminal dengan UICC/USIM (2) UTRAN ( UMTS radio terrestrial radio access network) : - menyediakan link antara end-user dengan core network - ia merupakan semua unsur yang diperlukan untuk bahagian radio communication dalam rangkaian UMTS. - 2 komponen : 1- Node B (base station) – menyediakan sambungan radio antara rangkaian dan pengguna ‘terminal’ 2- RNC (radio network controller) – menyelia pelbagai Node B dan salah satu fungsinya ialah mengendalikan sumber radio diantara kawasan.

  5. (3) CN (Core Network) : - bertanggungjawab untuk routing maklumat ke destinasi yang betul. - 6 komponen : 1- SGSN ( Serving GPRS Support Node) – untuk mencapai ke packet switched domain( internet traffic, SMS dll). 2- GGSN ( Gateway GPRS Support Node) – untuk sambungan kepada rangkaian lain.Semua data traffic yang disalurkan ke rangkaian operator atau internet akan melalui node ini. 3- BG (Border Gateway) – bertindak sebagai firewall 4- VLR (Visitor Location Register) 5- MSC (Mobile-services Switching Centre) – mengendalikan sambungan ‘circuit swithced’ daripada terminal UMTS kepada rangkaian. 6- GMSC (Gateway MSC) – menerima dan melaksanakan permintaan sambungan daripada pelanggan daripada rangkaian luar.

  6. (4) HE (Home Environment) : - memegang profil perkhidmatan untuk pelanggan kepada rangkaian. - 3 komponen : 1- HLR – pangkalan data penting yang melaksanakan mobile subscribers (pelanggan). Ia mempunyai banyak HLR yang bergantung kepada saiz rangkaian. 2- AuC – pangkalan data untuk menyimpan maklumat yang benar/sahih untuk pelanggan. 3- EIR(Equipment Identity Register) – menyekat sambungan kepada rangkaian sekiranya berlaku kecurian telefon

  7. Protokol yang digunakan : - Ada 4 communication protocols yang digunakan dalam rangkaian UMTS : 1- Uu – dikenali sebagai UTRA/ antaramuka W-CDMA Untuk komunikasi diantara Node B dengan UE. 2- Iu – untuk komunikasi antara RNC dan GSM 2G+ Core Network (MSC/VLR atau SGSN). Dihagikan kepada 2 sub-protocol ; (1) Iu-CS – untuk circuit switched data (2) Iu-PS – untuk packet swichted data. 3- Iub – untuk komunikasi antara Node B dan RNC 4- Iur – untuk komunikasi antara RNC. ** Tiga protokol Iu,Iub,Iur adalah berdasarkan kepada ATM transmission principles.

  8. UMTS: Universal Mobile Telecommunications System

  9. KELEBIHAN • Kelajuan: sehingga 384 kbps (UMTS), 53.6 (GPRS), and 14.4 (GSM) • Jalur: Asia & Europe: UMTS: 2100 MHz GSM/GPRS: 900 & 1800 MHzNorth America: UMTS: 800 & 1900 MHz GSM/GPRS: 800 & 1900 MHz • Global ACCESS UMTS adalah sesuai dengan rangkaian GSM dan GPRS. Pelanggan boleh melayari antara 195 negara melebihi 500 rangkaian worldwideGSM,GPRS dan UMTS yang menyediakan capaian maya dimana-mana worldwide.

  10. Pengguna boleh bergerak antara kawasan liputan GSM,GPRS, dan UMTS tanpa kehilangan capaian kepada rangkaian mereka. • Sentiasa dihubungkan : Pengguna sentiasa dihubungkan, sentiasa on-line. Apabila connection dibuat maklumat boleh dihantar dan diterima tanpa penangguhan. • Keselamatan : pengesahan yang meluas dan enkripsi algoritma menjadikan ia mustahil untuk pengguna yang tidak berkuasa untuk merakam dan mentafsir pesanan. Kad simpanan pengesahan maklumat dan keselamatan data, UMTS Subscriber Identity Module (USIM),membenarkan aplikasi seperti mobile banking, pengaktifan perkhidmatan pra-bayar dan kawalan, perkhidmatan direktori dan maklumat.

  11. KEKURANGAN • Ia perlu menggunakan telefon bimbit yang menyediakan skrin berwarna yang besar, kapasiti jalur lebar yang tinggi, memori dan kuasa pemproses yang banyak,kapasiti bateri yang tinggi (overweighthandset) • Masalah dengan penghantaran dari UMTS kepada GSM - penghantaran hanya mungkin dalam 1 arah (UMTS->GSM) dengan handset hanya berubah kepada UMTS selepas hanging up, walaupun coverage(liputan) kembali. • poor coverage (liputan yang buruk) disebabkan masa yang diambil untuk membina satu rangkaian.

  12. Untuk UMTS yang sepenuhnya baru menggabungkan (incorporating) ciri-ciri Video on Demand , satu base station perlu disetkan setiap 1-1.5km. Sementara ia dapat dilaksanakan dengan jimat (economically) di kawasan bandar,ia tidak mungkin di kawasan luar bandar. • Persaingan untuk capaian broadband daripada Wi-Fi. • Beberapa tele-service dan bearer services telah ditakrifkan tetapi hanya beberapa perkhidmatan tambahan disediakan. • Standard yang berbeza menyediakan aplikasi yang berbeza dengan tahap mobiliti,kebolehan dan kawasan perkhidmatan (paging system, cordless telephone,sistem cellular,sistem satelit mobil) . Banyak standard hanya digunakan dalam satu negara atau kawasan dan kebanyakannya tidak sesuai.

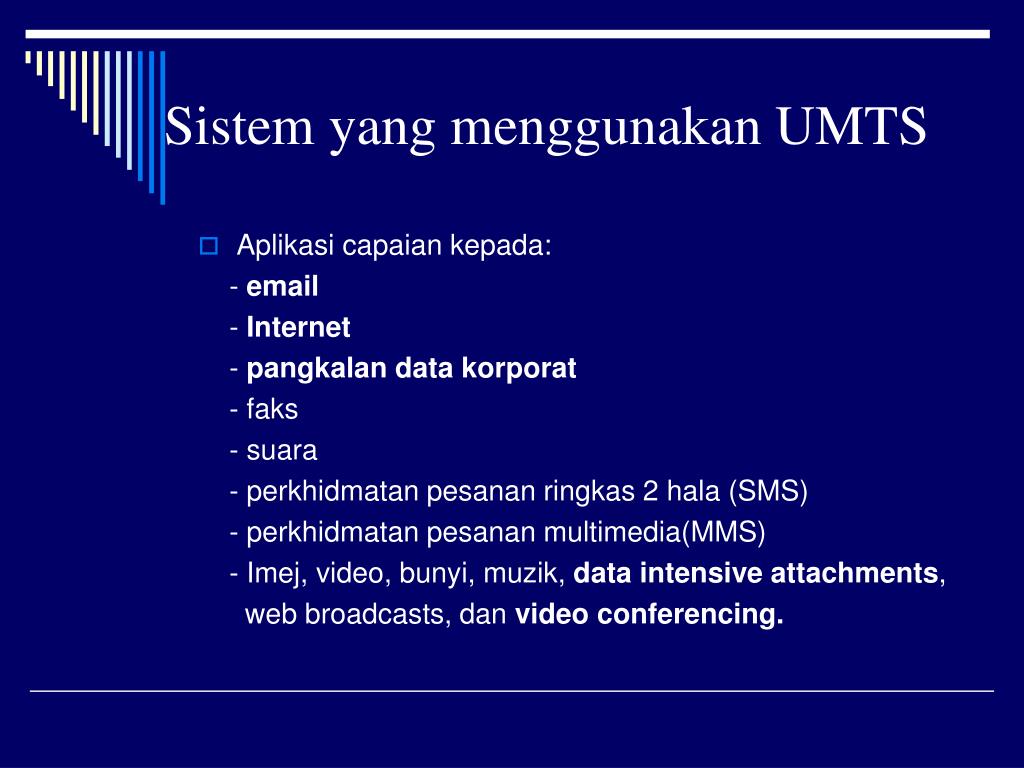

  13. Sistem yang menggunakan UMTS • Aplikasi capaian kepada: - email - Internet - pangkalan data korporat - faks - suara - perkhidmatan pesanan ringkas 2 hala (SMS) - perkhidmatan pesanan multimedia(MMS) - Imej, video, bunyi, muzik, data intensive attachments, web broadcasts, dan video conferencing.

  14. Syarikat-syarikat telekomunikasi yang terlibat dalam pembangunan UMTS? • ALCATEL + FUJITSU (Evolium SAS) • SIEMENS + NEC (Mobisphere Ltd.,) + CASIO/TOSHIBA • MOTOROLA + CISCO +FUJITSU + PIONEER + ALCATEL (Alcatel RNC, MOTOROLA Node B) • NOKIA + CISCO (IP Core Network) • NOKIA + Interdigital (technology development relationship) • NORTEL + MATSUSHITA/Panasonic + SAMSUNG • LUCENT (alone) • ERICSSON( alone)
