  1. SAMBUNGAN KAYU DAN HUBUNGAN KAYU Menjelaskan sambungan kayu dan hubungan kayu

  2. Tujuan Pembelajaran : 1.Peserta didik dapat menentukan sambungan kayu dengan tepat 2.Peserta didik dapat menentukan hubungan kayu dengan tepat 3.Peserta didik dapat menentukan sambungan melebar dengan tepat

  3. Materi Ajar : A. Sambungan kayu memanjang 1. Datar 2. Tegak 3. Dengan Pengunci 4. Ekor burung B. Hubungan kayu melebar C. Hubungan kayu pada sudut-sudut pertemuan

  4. A. SAMBUNGAN KAYU MEMANJANG 1. Sambungan kayu memanjang datar a. Sambungan bibir lurus b. Sambungan bibir lurus berkait c. Sambungan bibir miring d. Sambungan bibir miring berkait

  5. 2. Sambungan kayu memanjang tegak a. Sambungan takik lurus b. Sambungan takik miring c. Sambungan purus lurus d. Sambungan purus miring

  6. 3. Sambungan kayu memanjang dengan pengunci a. Sambungan kunci sesisi b. Sambungan memanjang kunci jepit 4. Sambungan kayu ekor burung a. ekor burung terbuka b. ekor burung tertutup sesisi

  7. MACAM-MACAM SAMBUNGAN BIBIR LURUS a. sambungan bibir lurus dada tegak

  8. Lanjutan : b. Sambungan Bibir Lurus Dada Miring

  9. Lanjutan : c. Sambungan Bibir Lurus Dada Mulut Ikan

  10. lanjutan d. Sambungan Bibir Lurus Dada Miring Mulut Ikan

  11. MACAM-MACAM SAMBUNGAN BIBIR LURUS BERKAIT a. Sambungan Bibir Lurus Berkait Dada Tegak

  12. MACAM-MACAM SAMBUNGAN BIBIR MIRING • Sambungan Bibir Miring Dada Tegak

  13. LANJUTAN b. Sambungan Bibir Miring Dada Mulut Ikan

  14. MACAM-MACAM SAMBUNGAN BIBIR MIRING BERKAIT • Sambungan Bibir Miring Tarik/ Berkait Dada Tegak

  15. Lanjutan • Sambungan Bibir Miring Berkait Dada Mulut Ikan

  16. MACAM-MACAM SAMBUNGAN MEMANJANG TEGAK • Sambungan Takikan Lurus

  17. Sambungan Takikan Lurus Rangkap

  18. Lanjutan • SambunganTakikan Lurus Dada Mulut Ikan

  19. Lanjutan • Sambungan Takikan Miring Dada Mulut Ikan

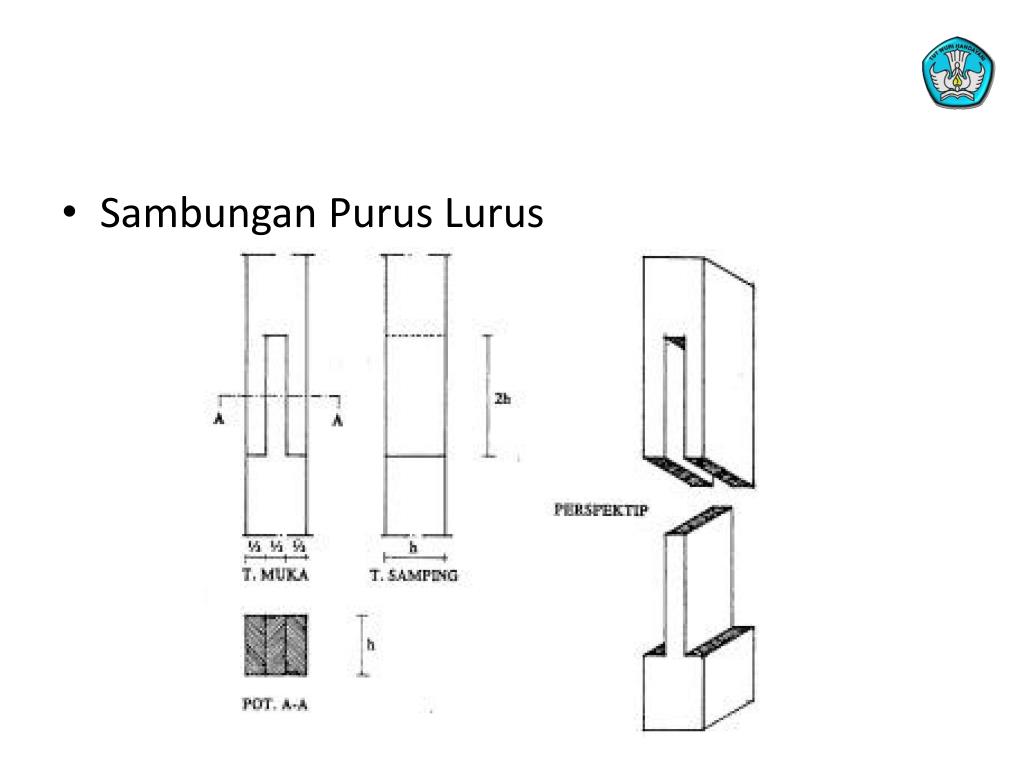

  20. Sambungan Purus Lurus

  21. Lanjutan • Sambungan Purus Miring

  22. Sambungan Takikan Miring Rangkap

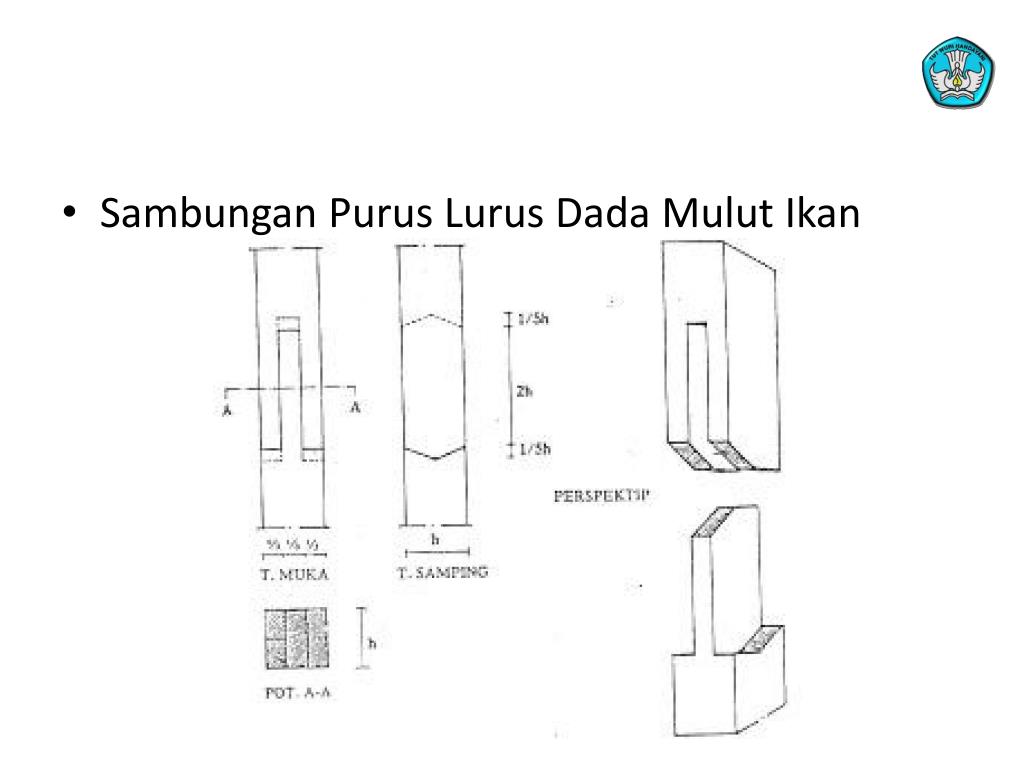

  23. Sambungan Purus Lurus Dada Mulut Ikan

  24. Sambungan Purus Miring Dada Mulut Ikan

  25. MACAM-MACAM SAMBUNGAN MEMANJANG DENGAN PENGUNCI • Sambungan Memanjang Kunci Sesisi

  26. Lanjutan

  27. Lanjutan 2. Sambungan Memanjang Kunci Jepit

  28. SAMBUNGAN EKOR BURUNG

  29. Lanjutan Hubungan ekor burung terbuka

  30. Lanjutan Hubungan ekor burung tertutup

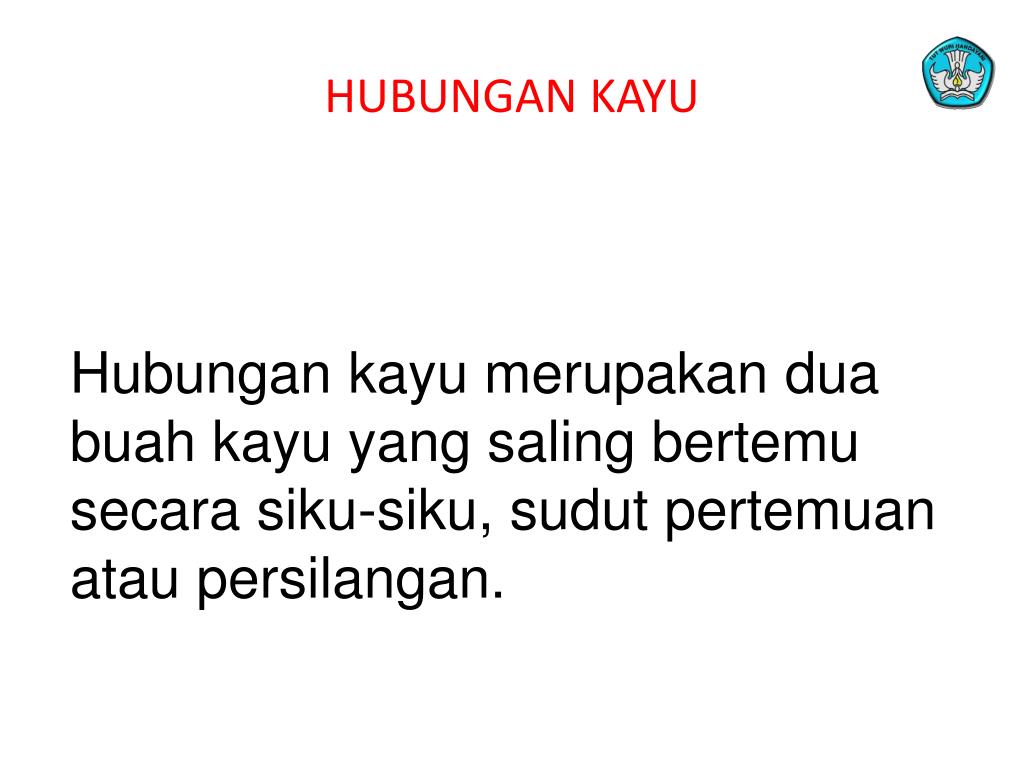

  31. HUBUNGAN KAYU Hubungan kayu merupakan dua buah kayu yang saling bertemu secara siku-siku, sudut pertemuan atau persilangan.

  32. Lanjutan Hubungan Kayu Menyudut

  33. Lanjutan Hubungan kayu menyudut dengan lobang dan gigi

  34. Lanjutan Hubungan Purus dan Lobang dengan Gigi Tegak

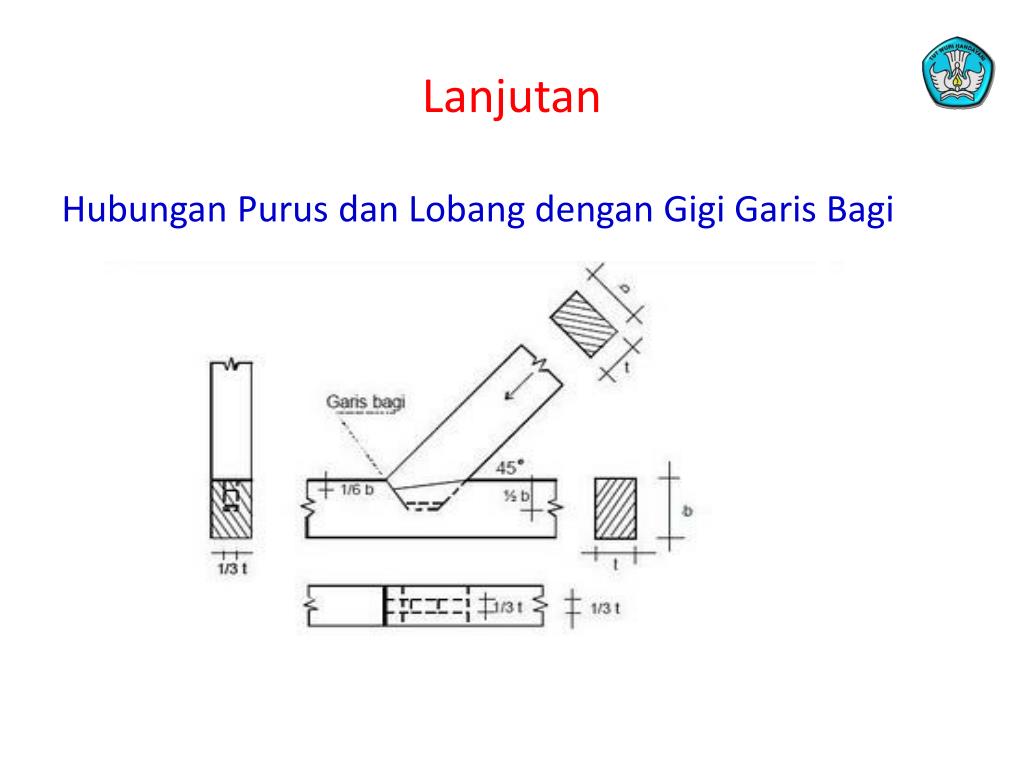

  35. Lanjutan Hubungan Purus dan Lobang dengan Gigi Garis Bagi

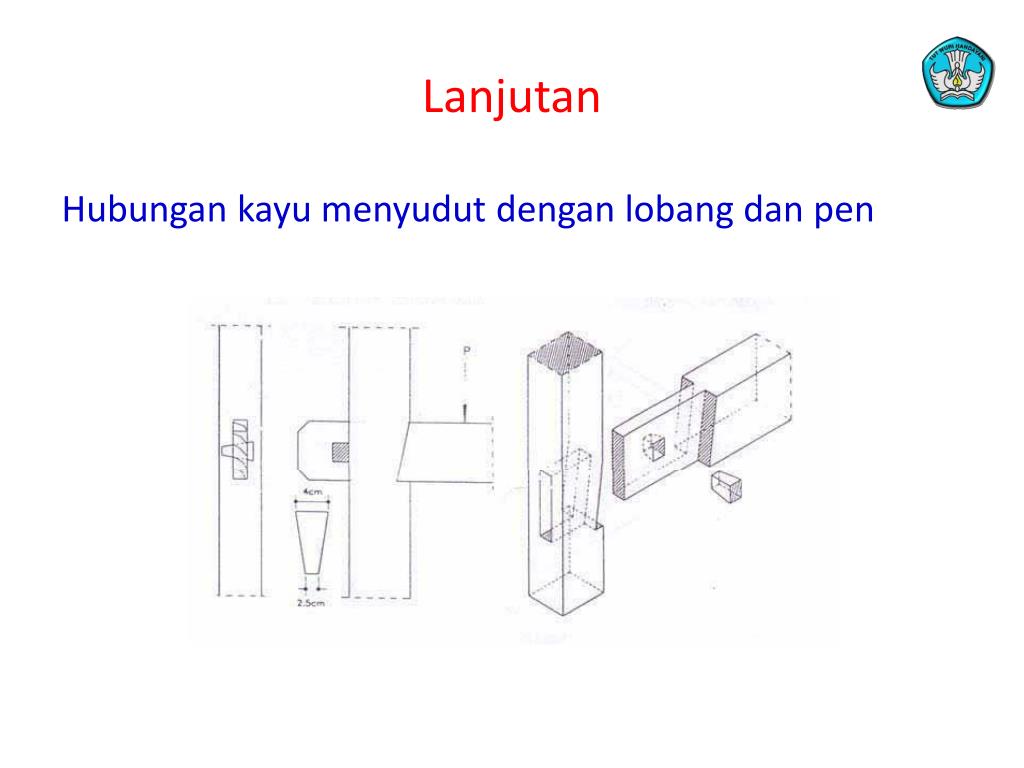

  36. Lanjutan Hubungan kayu menyudut dengan lobang dan pen

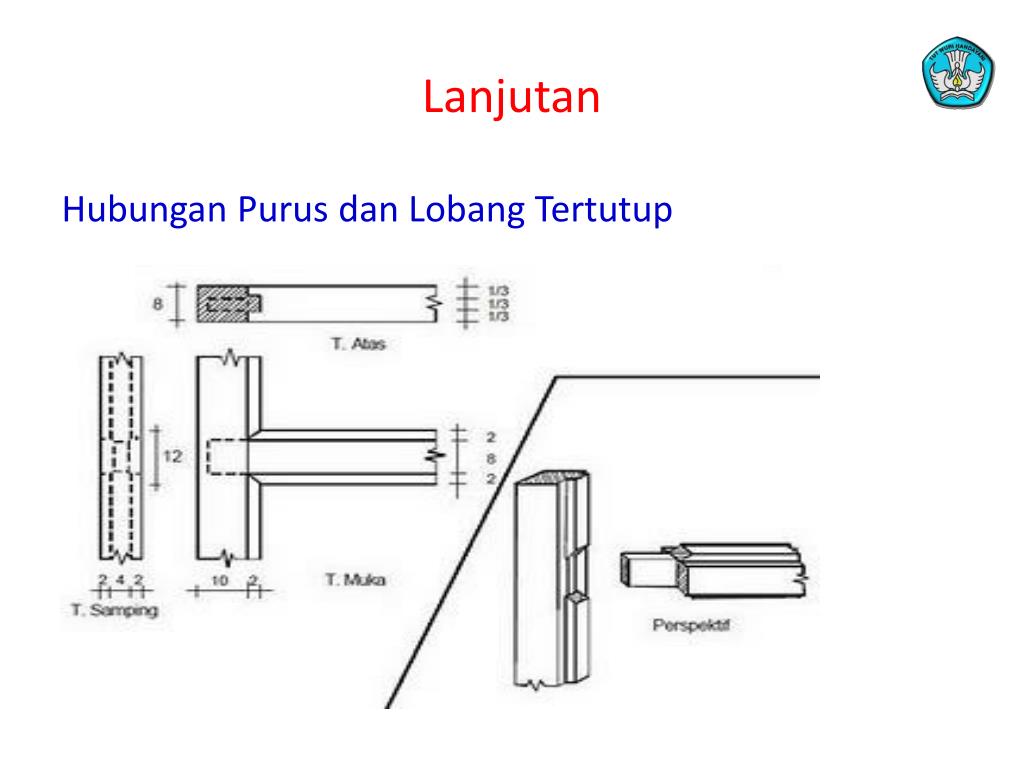

  37. Lanjutan Hubungan Purus dan Lobang Tertutup

  38. Lanjutan Hubungan kayu menyudut dengan lobang dan pen

  39. SAMBUNGAN KAYU MELEBAR Sambungan lidah lepas dan alur

  40. SAMBUNGAN KAYU MELEBAR Sambungan sudut lidah bersponeng dan alur
