Presentation Transcript
http www eng tau ac il mira senses2009 lecture 13

עבוד אותות במערכת החושיםסמסטר א' תש"ע 13

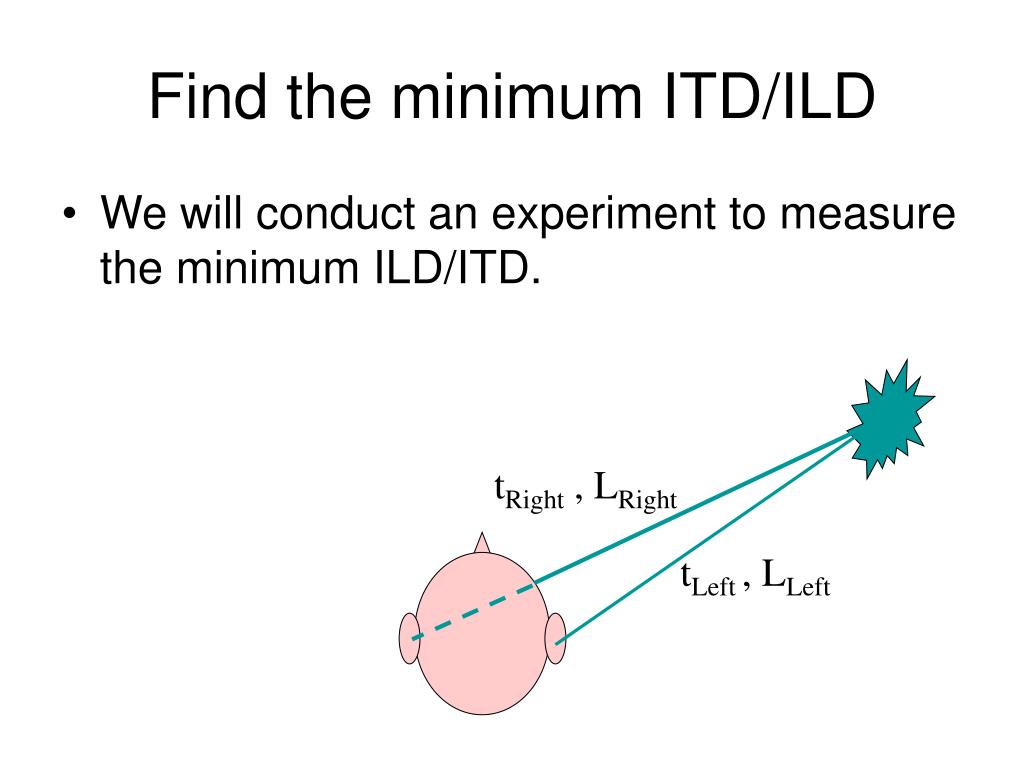

find the minimum itd ild
Find the minimum ITD/ILD
  • We will conduct an experiment to measure the minimum ILD/ITD.

tRight , LRight

tLeft , LLeft

coincidence detection cells
Coincidence Detection Cells
  • Coincidence detection (CD) is one of the common ways to describe the functionality of a single neural cell.
  • Correlation
  • There are several type of such cells:
    • Excitatory Inhibitory (EI)
    • Excitatory Excitatory (EE)
    • Cumulative
non homogeneous poisson process nhpp
Non-Homogeneous Poisson Process (NHPP)
  • Given a point Process:
  • In order to prove that the process behaves as a Non-Homogenous-Poisson-Process, one has to show that the intervals are independent and exhibit an exponential distribution, i.e.:


cd cells instantaneous rates
CD Cells Instantaneous Rates

- Excitatory-Inhibitory (EI) Cells

- Excitatory-Excitatory (EE) cells

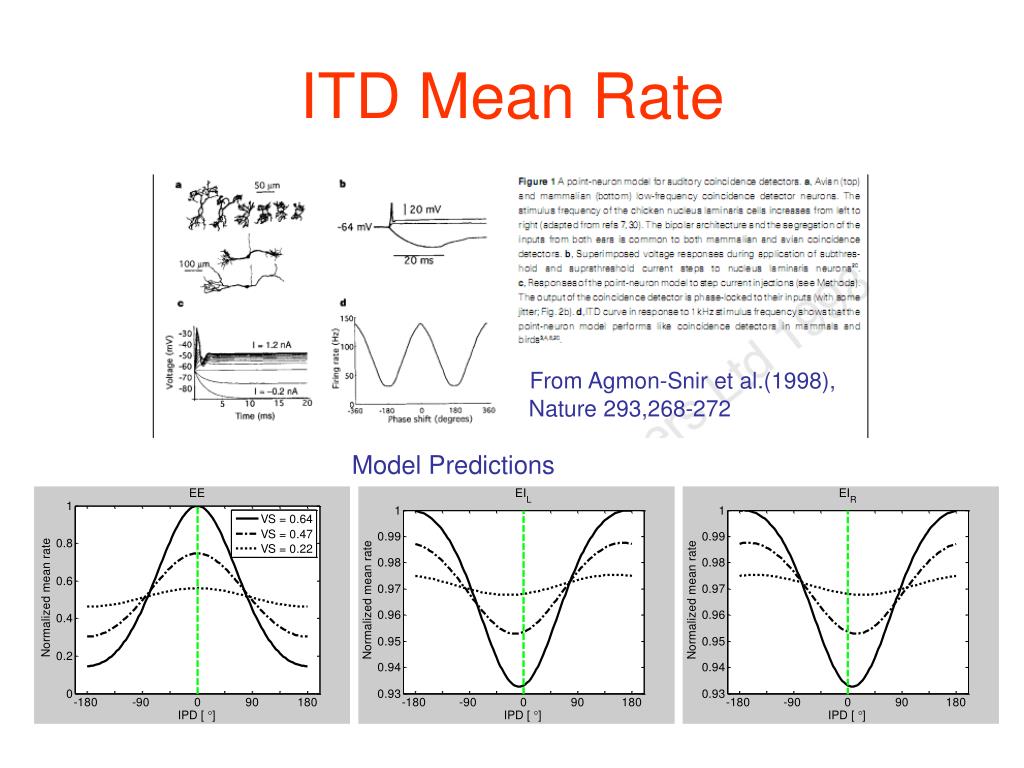

itd mean rate
ITD Mean Rate

From Agmon-Snir et al.(1998),

Nature 293,268-272

Model Predictions

jnd itd

All Information: Rate & Timing

Rate Only

prediction of jnd itd from ee cell




N Excitatory Inputs

N Excitatory Inputs




Prediction of JND(ITD) from EE Cell





prediction of jnd ild from ei cell




Prediction of JND(ILD) from EI Cell

1 Excitatory Inputs


M Inhibitory Inputs


  • Rate Coding and All Information Coding
  • provided similar results


overall localization performance maa
Overall Localization Performance - MAA
  • Minimal Audible Angle is a common test for evaluating human localization ability .

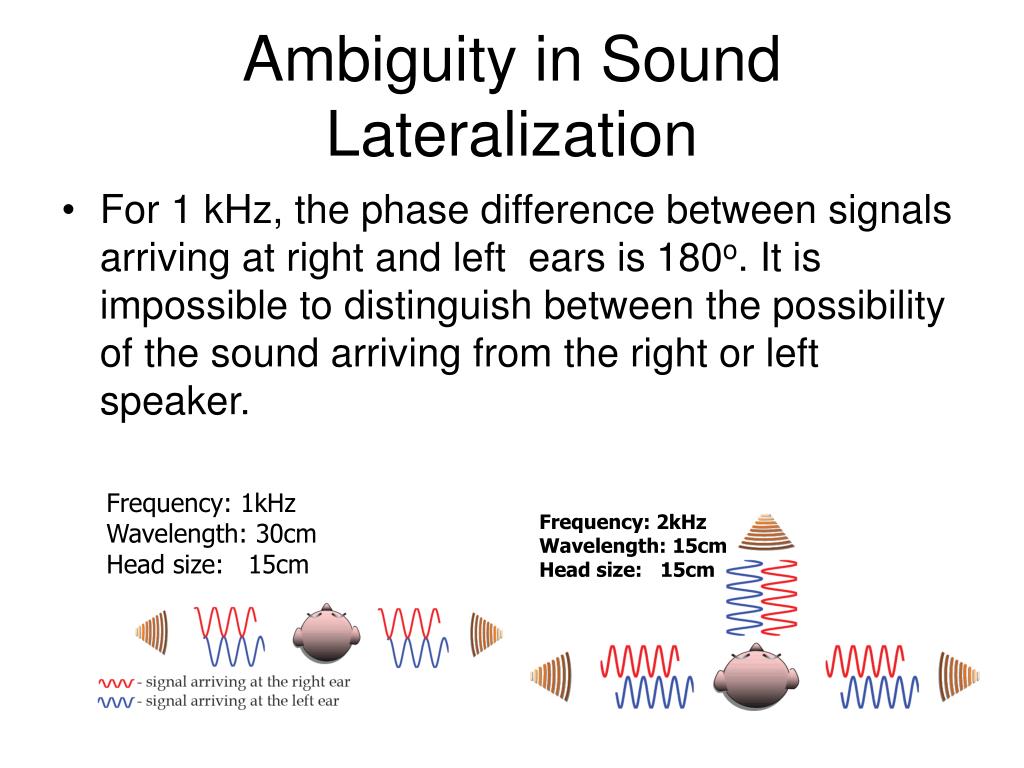

ambiguity in sound lateralization
Ambiguity in Sound Lateralization
  • For 1 kHz, the phase difference between signals arriving at right and left ears is 180o. It is impossible to distinguish between the possibility of the sound arriving from the right or left speaker.

Frequency: 1kHz

Wavelength: 30cm

Head size: 15cm

Frequency: 2kHz

Wavelength: 15cm

Head size: 15cm

maa data prediction
MAA Data & Prediction

Data Mills (1958)

Model Prediction: Reference 00

Normalized Barankin lower bound (solid line) and Cramer-Rao lower bound (dotted line) of MAA as a function frequency, obtained from binaural EE cells


בדיקת BERA מייצגת פעילות חשמלית בעצב השמיעה ובגזע המוח. התגובה היא רישום של מספר גלים אופייניים.

גל I: פעילות עצב VIII

גל II: גרעין קוכליארי

גל III: Super Olive Complex .

גל IV: lateral SOC

גל V: Lateral leminiscus

גל VI: תלמוס

מה בודקים?

א. לטנטיות: השוואה ביחס לנורמות והשוואה בין שתי האוזניים של אותו נבדק

ב.שינויים יחסיים בגובה הפיק


שימושים קליניים של בדיקת ABR?

בדיקה בתינוק בסיכון

קביעת סף שמיעה אובייקטיבי. ניתן לקבוע גם בתינוקות בסיכון

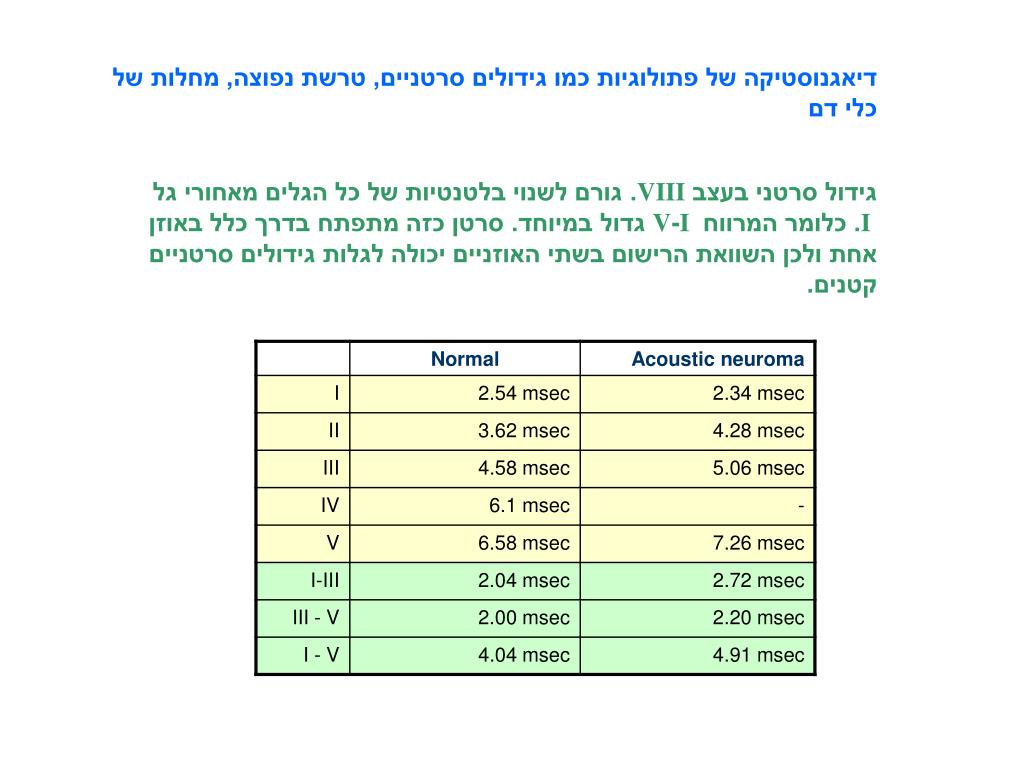

דיאגנוסטיקה של פתולוגיות כמו גידולים סרטניים, טרשת נפוצה, מחלות של כלי דם

גידול סרטני בעצב VIII. גורם לשנוי בלטנטיות של כל הגלים מאחורי גל I . כלומר המרווחI-V גדול במיוחד. סרטן כזה מתפתח בדרך כלל באוזן אחת ולכן השוואת הרישום בשתי האוזניים יכולה לגלות גידולים סרטניים קטנים.

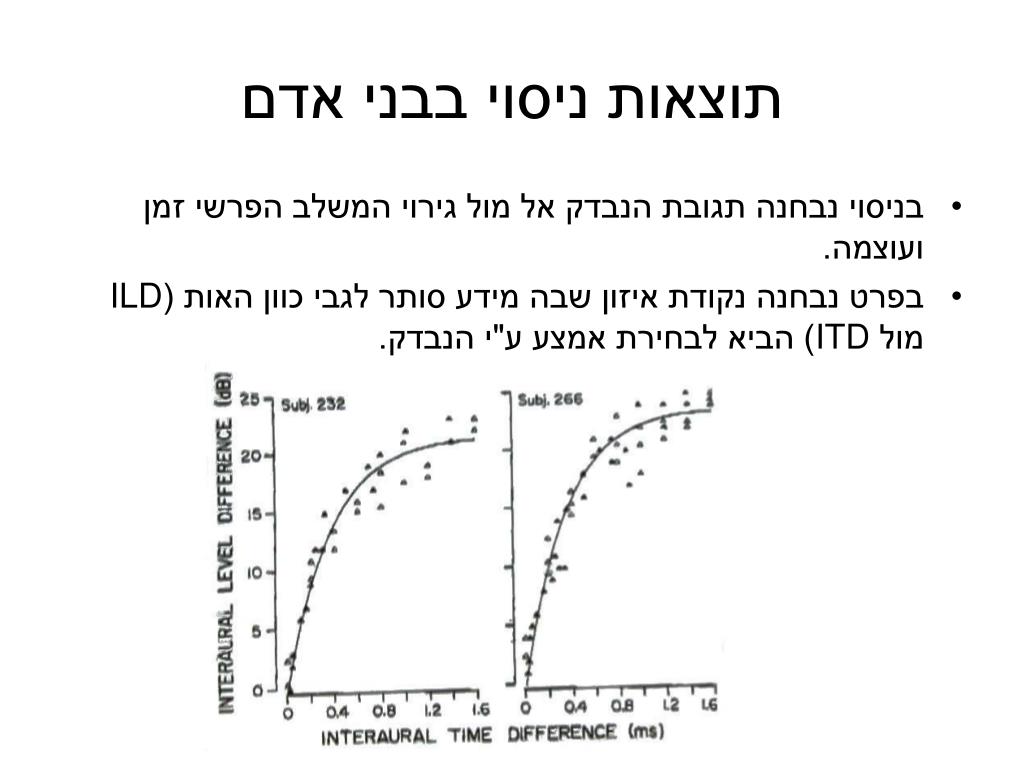

תוצאות ניסוי בבני אדם
  • בניסוי נבחנה תגובת הנבדק אל מול גירוי המשלב הפרשי זמן ועוצמה.
  • בפרט נבחנה נקודת איזון שבה מידע סותר לגבי כוון האות (ILD מול ITD) הביא לבחירת אמצע ע"י הנבדק.
