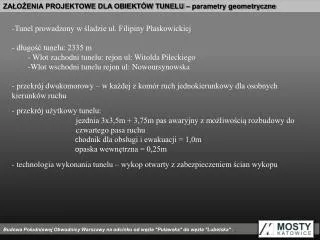

  1. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU – parametry geometryczne • Tunel prowadzony w śladzie ul. Filipiny Płaskowickiej • - długość tunelu: 2335 m • - Wlot zachodni tunelu: rejon ul: Witolda Pileckiego • Wlot wschodni tunelu rejon ul: Nowoursynowska • przekrój dwukomorowy – w każdej z komór ruch jednokierunkowy dla osobnych kierunków ruchu • przekrój użytkowy tunelu: • jezdnia 3x3,5m + 3,75m pas awaryjny z możliwością rozbudowy do czwartego pasa ruchu •  chodnik dla obsługi i ewakuacji = 1,0m •  opaska wewnętrzna = 0,25m • - technologia wykonania tunelu – wykop otwarty z zabezpieczeniem ścian wykopu Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .

  2. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU – lokalizacja obiektu - rzut Lokalizacja tunelu na tle zagospodarowania terenu Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .

  3. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU – lokalizacja obiektu - rzut Lokalizacja tunelu na tle zagospodarowania terenu Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .

  4. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU – lokalizacja obiektu - rzut Lokalizacja tunelu na tle zagospodarowania terenu Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .

  5. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU – przekrój poprzeczny - użytkowy Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .

  6. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU – przekrój podłużny Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .

  7. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU – przekrój podłużny Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .

  8. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU – wlot do tunelu wizualizacja Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .

  9. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU: Przewidywane systemy wyposażenia tunelu: Systemwentylacji - system pomiaru CO, NO, widoczność, - system wyjść, ciągów ewakuacyjnych, przejazdów. - system kanalizacji deszczowej zapobiegającej rozprzestrzenianiu się ognia. - system oświetlenia, - system awaryjne oświetlenie zapasowe, - awaryjne oświetlenie ewakuacyjne, - system sygnalizacji pożarowej, - system punktów alarmowych wyposażonych w telefony alarmowe i gaśnice, - system sieci hydrantowej, - system łączności radiowej służb ratowniczych, - system awaryjnego zasilania w energię. wewnątrztunelowasieć hydrantowa – zaopatrzenie w wodę do celów gaśniczych Kanalizacja – odprowadzenie wód opadowych (pochodzących z ruchu pojazdów) oraz z prac utrzymaniowych (np. mycie okładzin ścian) Energetyka - zasilanie sieci wewnętrznych w tunelu łączność obiektu z zewnętrzną siecią telekomunikacyjną Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .

  10. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU: Przykłady implementacji systemów - System wentylacji tunelu - System dróg i przejść ewakuacyjnych Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .

  11. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU: - System ratunkowy powiadamiania w niszach sygnalizacyjnych Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .

  12. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU: Wyposażenie tunelu – system barier, osłon ścian i ekrany pochłaniające dźwięk Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .

  13. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU: Wyposażenie tunelu – system oświetlenia tunelu Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .

  14. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU: Wyposażenie tunelu Kanalizacja kablowa Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .

  15. ZAŁOŻENIA PROJEKTOWE DLA OBIEKTÓW TUNELU: Wyposażenie tunelu – monitoring i sterowanie Budowa Południowej Obwodnicy Warszawy na odcinku od węzła "Puławska" do węzła "Lubelska" .
