manual de usuario

MANUAL DE USUARIO

MAQUINA EXPERIMENTAL MULTIEJES

CONTENIDO

ambiente del lenguaje de programaci n
Ambiente del lenguaje de programación
  • Establecer Comunicación
  • Abrir Programa MX2000
  • Encendido
  • Código
  • Compilar y Descargar
  • Puerto de comunicación
  • Preparación en la ventana Terminal
  • Limites de carrera y cero de pieza
  • Ejecutar el programa
  • Precauciones
abrir programa mx2000
Abrir Programa MX2000
  • Abrir proyecto:

Si ya se ha configurado previamente el controlador

  • Crear proyecto:

Si se desea hacer una configuración personalizada del controlador

Sugerencia

Cargar la configuración:

Alabe.prj

MENU

encendido

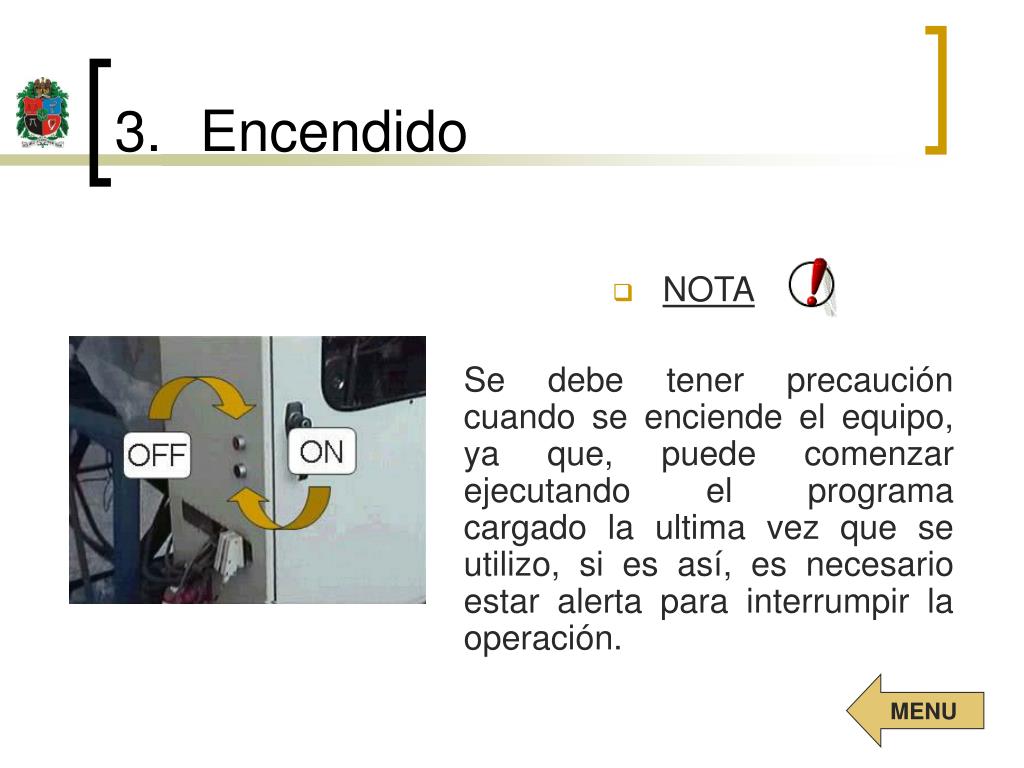

Encendido
  • NOTA

Se debe tener precaución cuando se enciende el equipo, ya que, puede comenzar ejecutando el programa cargado la ultima vez que se utilizo, si es así, es necesario estar alerta para interrumpir la operación.

MENU

c digo
Código

Tratamiento del código generado por postprocesador UG – Máquina.

Del código generado por el postprocesador, se utiliza solo la programación de trayectorias, es decir, la parte del código que esta después del movimiento continuo inicial del husillo (jogstart) y antes de la ultima parada del husillo (jogstop).

Luego, este se pega en el programador de tareas del MX2000, en medio del las instrucciones jogstart y jogstop del proyecto que tiene la configuración ya preestablecida.

  • Generación manual de código
  • Generación a partir de alguna interfaz software-máquina
ejemplo postprocesador ug m quina
'POSTPROCESADOR MX2000

'LUIS CARLOS SANDOVAL R 232226

'DANIEL ANDRES RAMIREZ R 232536

DRVREADY=15

WNDGS=1,,,,,1

SPEED=30,30,30,30,30

VELOCITY=1

ABSPOS=0,0,0,0,0

POSMODE=1,1,1,1,1

MOVE(2)=10

WAITDONE(2)

'(Operación=SEMIACABADO ; HERRAMENTA=MILLMEDIA)

'(T=3;D=12.70;R=6.35;CC=50.00;CM=100.00)

SPEED(6)=1200

JOGSTART(6)=-1

MOVE= 0.0 , .127 , 49.971 , -1.694 , 0.0

WAITDONE=1,1,1,1,1

MOVE= , -30.955 , , ,

WAITDONE=,1,,,

FEEDRATE=20.

LINE= , -33.955

.

.

.

.

.

.

WAITDONE= , , 1 , 1

LINE= , , -49.742 , -5.072

WAITDONE= , , 1 , 1

LINE= , , -49.971 , -1.694

WAITDONE= , , 1 , 1

LINE= , , , 1.694

WAITDONE= , , , 1

MOVE= , -30.955 , , ,

WAITDONE=,1,,,

MOVE= , .127 , , ,

WAITDONE=,1,,,

JOGSTOP(6)=0

MOVE(2)=20

WAITDONE(2)

MOVE=0,,0,0,0

WAITDONE=1,,1,1,1

MOVE(2)=0

WAITDONE(2)

END

Ejemplo Postprocesador UG – Máquina

Copiar

Copiar

ejemplo postprocesador ug m quina8

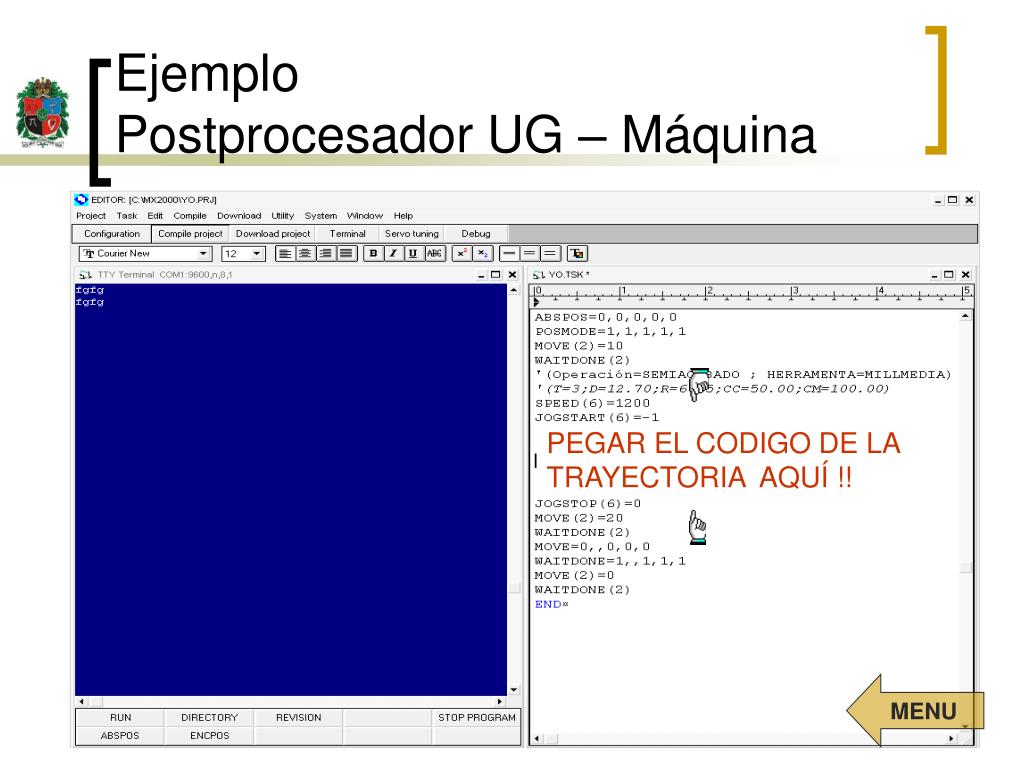

Ejemplo Postprocesador UG – Máquina

PEGAR EL CODIGO DE LA TRAYECTORIA AQUÍ !!

MENU

compilar y descargar
Compilar y Descargar
  • Compilar el proyecto
  • Descargar el proyecto

MENU

verificar puerto de comunicaci n
Verificar puerto de comunicación

En Com port 3 esta configurado el puerto: RS485

ó Com port 1, para comunicación serial

MENU

preparaci n en la ventana terminal12
Preparación en la ventana Terminal
  • <1Dirección de la máquina, si es necesario.
  • dir Mirar que programas están almacenados en memoria
  • Erase Borra lo que hay en memoria
  • DRVREADYHabilita los ejes de la máquina que se especifiquen.
  • WNDGSEnergiza los servos

MENU

limites de carrera y cero de pieza
Limites de carrera y cero de pieza
  • La capacidadvolumétrica del la máquina se deben evaluar antes de considerar mecanizar en este dispositivo. Esto se hace conociendo las unidades de distancia entre los limites de carrera de la mesa posicionadora XY y el dispositivo vertical.
  • Después, se ubica el cero de pieza manualmente antes de correr el programa, de tal forma, que se aproveche el espacio entre limites de carrera, configurando la posición absoluta de forma adecuada (cero de pieza), esto, utilizando la instrucción ABSPOS.
slide14

170 mm

224 mm

183 mm

limites de carrera y cero de pieza17

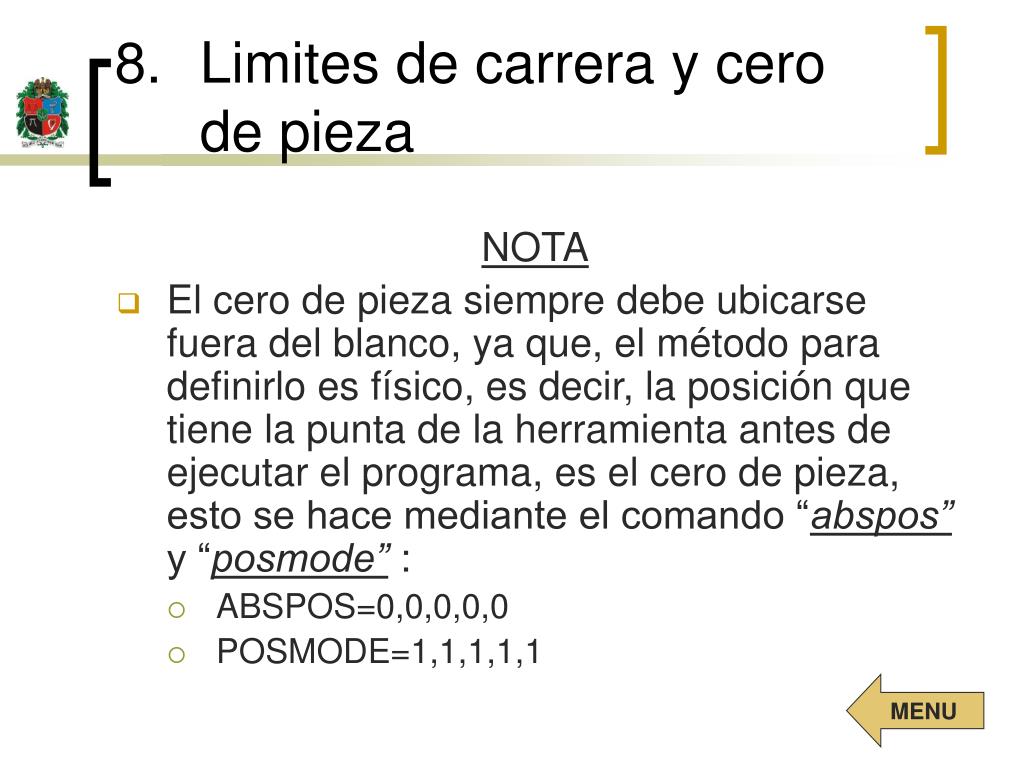

Limites de carrera y cero de pieza

NOTA

  • El cero de pieza siempre debe ubicarse fuera del blanco, ya que, el método para definirlo es físico, es decir, la posición que tiene la punta de la herramienta antes de ejecutar el programa, es el cero de pieza, esto se hace mediante el comando “abspos” y “posmode” :
    • ABSPOS=0,0,0,0,0
    • POSMODE=1,1,1,1,1

MENU

ejecutar el programa
Ejecutar el programa
  • En la ventana Terminal, con la instrucción “RUN” se ejecuta el programa después de compilar y descargar.

PRECAUCION

En caso de cualquier problema, utilizar la instrucción “STOP PROGRAM”

MENU

precauciones
Precauciones
  • Cuidado con las conexiones de la máquina y el PC.
  • Cuando se carga el programa, no es conveniente guardar un código fuente, esto de desactiva en el menú: system/save source code.
  • No cargar programas que ocupen toda la memoria del controlador, lo satura.
  • Al finalizar la sesión borrar el programa de la memoria del controlador.
