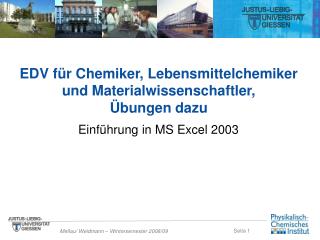

  1. EDV für Chemiker, Lebensmittelchemiker und Materialwissenschaftler,Übungen dazu Einführung in MS Excel 2003

  2. Arbeitsoberfläche Arbeitsmappe Namensfeld Aktive Zelle Spalte (alphabetisch) Zeilen (nummeriert) Arbeitsblatt (Tabellenblatt)

  3. Arbeitsoberfläche • Tabellenblätter Tabellenblätter (Blattregister)

  4. Arbeiten in der Arbeitsmappe • Navigation • mit Cursor-Tasten: Nächste Zelle in Pfeilrichtung (von aktiver Zelle aus) • mit Bild-Pfeil-Tasten: Bildschirmseite • POS1-Taste: Erste Zelle in aktueller Zeile • STRG + POS1-Taste: Erste Zelle im Tabellenblatt • STRG + Ende-Taste: Letzte Zelle im Tabellenblatt (gefüllt)

  5. Arbeiten in der Arbeitsmappe • Ändern des Namens eines Arbeitsblattes Auf entsprechendes Tabellenblatt klicken, dann die rechte Maustaste klicken und die Markierung überschreiben


  6. Arbeiten in der Arbeitsmappe • Daten eingeben • Daten können nur in aktive Zellen eingegeben werden Bearbeitungsleiste Adresse der aktiven Zelle Aktive Zelle

  7. Arbeiten in der Arbeitsmappe • Darstellung von Zahlen • die letzte angezeigte Stelle wird von Excel gerundet (gerechnet wird jedoch mit nicht gerundetem Wert) • negative Zahlen werden mit vorangestelltem Minuszeichen eingegeben • Darstellung großer Zahlen

  8. Arbeiten in der Arbeitsmappe • Zellinhalte ändern • Änderung von Zellinhalten können direkt in der Zelle erfolgen (Doppel-Klick auf die Zelle oder Zelle aktivieren und F2 drücken) • Cursor mit Mauszeiger auf die entsprechende Position bewegen und die Änderung vornehmen • anschließend: ENTER-Taste drücken oder in beliebige Zelle klicken • Sollen die Änderungen nicht übernommen werden: ESC-Taste drücken (Ursprünglicher Zellinhalt wird wieder angezeigt)

  9. Arbeiten in der Arbeitsmappe • Zellinhalte ändern • Durch Klicken auf das grüne Häkchen können die Änderungen auch übernommen werden • statt ESC-Taste: auf rotes X klicken

  10. Arbeiten in der Arbeitsmappe • Zellinhalte löschen • Zelle aktivieren und ENTF-Taste drücken • oder Menü: BearbeitenLöschenInhalte • oder Rechtsklick auf die Zelle und Inhalte Löschen wählen

  11. Arbeiten in der Arbeitsmappe • Spaltenbreite bzw. Zeilenhöhe ändern • Mauszeiger auf die Spalten- oder Zeilenbegrenzung bewegen • Der Mauszeiger ändert sich • Mit gedrückter linker Maustaste wird in die jeweilige Richtung gezogen • anschließend: Maustaste wieder los lassen

  12. Arbeiten in der Arbeitsmappe • Spaltenbreite bzw. Zeilenhöhe ändern • Sollte nach einer Reduzierung der Spaltenbreite Zahlen zu groß für den angezeigten Zellinhalt sein, werden die Zeichen ### als Platzhalter angezeigt • Verbreitern bewirkt dann die korrekte Darstellung

  13. Arbeiten in der Arbeitsmappe • Markierung von Zellen • Um Zellen zu kopieren, verschieben, … müssen diese vorher markiert werden • markierte Zellen werden farbig und umrandet angezeigt • Ein Klicken auf den Spalten- bzw. Zeilenkopf bewirkt das Markieren einer kompletten Spalte bzw. Zeile

  14. Arbeiten in der Arbeitsmappe • Drucken • über Menü: Datei  Drucken (oder STRG+P) Festlegen, was genau gedruckt werden soll • oder über Druck-Schaltfläche: löst Sofort-Druck aus

  15. Arbeiten in der Arbeitsmappe • Speichern • Menü: Datei  Speichern (oder STRG+S); beim ersten Speichern öffnet sich die Dialogbox Speichern unter • oder Schaltfläche: • Menü: Datei  Speichern unter

  16. Arbeiten in der Arbeitsmappe • Speichern • als Excel-Arbeitsmappe speichern • Dateiformat: *.xls (Excel Spreadsheet)

  17. Arbeiten in der Arbeitsmappe • Formatieren von Zellen • Um Zellinhalten bzw. Zellen ein bestimmtes Aussehen zuzuweisen, müssen Zellformate festgelegt werden • Vor der Formatzuweisung muss die entsprechende Zelle (oder Bereich) markiert werden • Zuweisen eines Formats zu einer Zelle: Menü Format  Zellen (oder STRG + 1) • in der Dialogbox Zellen formatieren können dann die entsprechenden Tabs ausgewählt werden

  18. Arbeiten in der Arbeitsmappe • Formatieren von Zellen • Sehr oft müssen z. B. Zahlen in einer Zelle in einem bestimmten Zahlen-format dargestellt werden • Einstellung in der Dialogbox Zellen formatieren, wenn z. B. die Zahl 23 als 23,0 dargestellt werden soll

  19. Arbeiten in der Arbeitsmappe • Formatieren von Zellen • Einige Formatierungen können auch über die entsprechenden Schaltflächen in der Format-Symbolleiste vorgenommen werden. • Wie in der Word-Kurzeinführung beschrieben, können auch hier die entsprechenden Anpassungen vorgenommen werden

  20. Arbeiten in der Arbeitsmappe • Verschieben von Zellen • Markieren Sie den entsprechenden Zellbereich und überstreichen Sie die Zellumrandung, bis sich der Mauszeiger in ein Vierfach-Pfeilkreuz umwandelt • Ziehen Sie den Bereich per Drag & Drop an die neue Position (Die neue Position wird jeweils angezeigt) • Kopieren von Zellen • wie beim Verschieben: Beim Ziehen wird die STRG-Taste gedrückt (hier wird sowohl die neue Position und das Plus-Zeichen angezeigt)

  21. Arbeiten in der Arbeitsmappe • Ausfüllfunktion • Mit der Ausfüllfunktion können z. B. Zellinhalte in benachbarte Zellen kopiert werden • Klicken Sie auf die entsprechende Zelle und bewegen Sie den Mauszeiger in die rechte untere Ecke auf das Kästchen (Ausfüllkästchen) • Der Mauszeiger wandelt sich in ein Kreuz. • Ziehen Sie das Ausfüllkästchen per Drag und Drop in die gewünschte(n) Richtung(en)

  22. Arbeiten in der Arbeitsmappe Übung: Geben Sie die folgenden Zellinhalte ein und stellen Sie die Werte für die Temperatur mit einer Nachkommastelle dar. Stellen Sie alle Inhalte zentriert dar und fügen Sie oberhalb von Zeile 4 eine neue Zeile ein! Wie werden Zeilen eingefügt? Excel-Hilfe

  23. Arbeiten in der Arbeitsmappe Excel-Hilfe nutzen Bsp.: Wie werden Zeilen eingefügt? Als Schlüsselwort wurde einfügen eingegeben.

  24. Formeln und Funktionen • Eingabe einfacher Formel • In der aktiven Zelle wird vor Eingabe der Formel ein Gleichheitszeichen eingegeben (Es kann auch direkt das Plus- oder Minuszeichen eingegeben werden; Excel ergänzt das Gleichheitszeichen) Addition + Subtraktion - Multiplikation * Division / Potenzieren ^ • Die Rangfolge mathematischer Operationen erfolgt nach den Gesetzen der Arithmetik (Bsp.: Potenzieren vor Multiplizieren, …)

  25. Formeln und Funktionen • Setzen von Klammern • Soll bei Berechnungen die Rangfolge arithmetischer Operationen geändert werden, müssen die Ausdrücke, die zuerst berechnet werden sollen, zwischen runden Klammern gesetzt werden • also: wie in der Mathematik

  26. Formeln und Funktionen • Zirkelbezüge • Ein Zirkelbezug ist ein Bezug auf eine Zelle, in der sich die Formel selbst befindet • Zirkelbezüge entstehen meist durch Eingabefehler • Formeln mit Zirkelbezügen können von Excel nicht verarbeitet werden. Es wird eine Fehlermeldung angezeigt.

  27. Formeln und Funktionen • Relative Zellbezüge • Ein relativer Bezug kann als ein räumliches Verhältnis zwischen zwei Zellen angesehen werden. • Die Betrachtung erfolgt dabei immer von der Formelzelle aus • Beim Kopieren (oder Ausfüllen) wird das räumliche Verhältnis übertragen • Durch Klicken auf das gelbe Ausrufezeichen wird der Fehler angezeigt

  28. Formeln und Funktionen • Absolute Zellbezüge • Zellbezug, der sich beim Kopieren oder Ausfüllen nicht verändert • Ein absoluter Zellbezug wird benötigt, um auf eine ganz bestimmte Zelle zu verweisen und mit dem dort vorhandenen Wert zu rechnen

  29. Formeln und Funktionen • Was ist eine Funktion? • Eine Funktion ist eine Art Vorschrift, nach der Excel bestimmte Rechen-operationen durchführt • Jede Funktion in Excel hat einen Namen, der die Funktion eindeutig definiert. Daneben wird meist noch die Berechnungsweise der Funktion in Kurzform beschrieben. • Meistens werden Funktionen in Formeln (auch in Makros) eingesetzt • Excel bietet sehr viele Funktionen an, die einem die manuelle Eingabe von Standardberechnungen erspart.

  30. Formeln und Funktionen • Die Funktion Summe • Da in Excel-Arbeitsblättern sehr oft mit Summen gerechnet wird, existiert in der Standard-Symbolleiste die Schaltfläche AutoSumme: • ist v. a. dann nützlich, wenn über viele Zellen addiert werden muss

  31. Formeln und Funktionen • Die Funktion Summe Bsp.: Addieren mehrere Spaltenwerte: • Aktivieren Sie die Zelle, in der die Summe angezeigt werden soll (z. B. A14) • Klicken Sie auf die Schaltfläche AutoSumme

  32. Formeln und Funktionen • Die Funktion Summe • Excel erkennt alle Werte oberhalb von A14 • Klicken Sie auf Eingeben (grünes Häkchen) oder Drücken Sie die ENTER-Taste • Sollen nur bestimmte Werte summiert werden, ziehen Sie auf die entsprechenden Zellen

  33. Formeln und Funktionen • Funktionen • Um Excel-Funktionen einzugeben, klicken Sie in die entsprechende Zelle und wählen Sie aus dem Menü Einfügen  Funktion

  34. Formeln und Funktionen • Funktionen • alternativ: Klicken Sie auf den Pfeil unterhalb der Schaltfläche AutoSumme (Dropdown-Schaltfläche) • alternativ: auf Schaltfläche Funktion einfügen in der Bearbeitungsleiste klicken

  35. Formeln und Funktionen • Funktionsassistent • Wenn Sie in der „Kategorie auswählen“ Alle wählen, werden die gesamten in Excel verfügbaren Funktionen mit Erklärung und Syntax angezeigt. Wählen Sie z. B. ABS zur Ermittlung des absoluten Betrags einer Zahl. Bsp.: Die Funktion ABS mit Syntax und Erklärung

  36. Formeln und Funktionen • Funktionsassistent • Durch Klicken auf OK kann die Eingabe der Funktion über das Dialogfenster erfolgen • Hier würde dann im Feld Zahl auf die Zelle B3 geklickt. Anschließend wird die Dialogbox mit OK geschlossen

  37. Datenimport • über die Zwischenablage • erfolgt z. B. über das Menü Bearbeiten  Einfügen (Oder STRG + V-Taste) bzw. Inhalte einfügen • nicht für alle Ablageformate geeignet • problemlos z. B.: .EMF, .BMP, .CSV, . RTF • nützlicher Short-Cut: STRG + F-Taste (z. B. zum Ersetzen des Dezimal- zeichens, falls erforderlich)

  38. Datenimport • Importieren einer Textdatei • Textdateien (*.prn; *.txt; *.csv) können mit dem Textkonvertierungs- assistenten importiert werden • Die Datenfelder können in der Textdatei durch bestimmte Zeichen (z. B. Kommata, …) oder durch Leerzeichen getrennt sein • Der Textkonvertierungsassistent kann entweder über das Menü Datei  Öffnen oder über das Menü Daten  Externe Daten importieren  Daten importieren aktiviert werden • über Datei  Öffnen: Excel öffnet eine Textdatei (somit ist eine weitere Datei geöffnet) • über Daten importieren: Datenimport in das existierende Arbeitsblatt

  39. Datenimport • Importieren einer Textdatei: der Konvertierungsassistent (Schritt 1) Beispiel: sample.txt • Im ersten Schritt muss festgelegt werden, wie die Daten in der Textdatei getrennt sind • Daten können durch Trennzeichen oder Felder fester Breite getrennt sein • In der Option „Import beginnen in Zeile“ wird festgelegt, ab welcher Zeile die Daten importiert werden sollen (z. B. zum Abschneiden eines „Headers“)

  40. Datenimport • Importieren einer Textdatei: der Konvertierungsassistent (Schritt 2) • Im zweiten Schritt erfolgt die Festlegung der Trennzeichen • Die Datenvorschau erfolgt interaktiv

  41. Datenimport • Importieren einer Textdatei: der Konvertierungsassistent (Schritt 3) • Im dritten Schritt wird spaltenweise das Datenformat definiert (jeweils schwarz markiert) • Mit der Einstellung Standard weist Excel das Format automatisch zu (ist zunächst empfehlenswert, häufig auch Textformat) • Durch Klicken auf die Schaltfläche „Weitere“ können weitere Import- einstellungen vorgenommen werden (z. B. Dezimaltrenn- zeichen). Wählen Sie hier den Punkt .

  42. Datenimport • Importieren einer Textdatei: der Konvertierungsassistent (Schritt 3) • Durch Klicken auf die Schaltfläche „Fertig stellen“ wird der Assistent beendet • Wurde der Assistent über „Daten importieren“ gestartet, so erscheint die Dialogbox „Daten importieren“ • In dieser Dialogbox wird festgelegt, wo die Daten eingefügt werden sollen • im bestehenden Arbeitsblatt: Definition der Zelle, ab der die Daten eingefügt werden sollen) • oder: in einem neuen Arbeitsblatt

  43. Datenimport Übung: Importieren Sie die Daten in der Datei Testdaten.txt! Beachten Sie, dass diese Datei einen für uns unverwertbaren Header beinhaltet. Schneiden Sie diesen beim Import ab, indem Sie den Import erst ab der gewünschten Zeile beginnen lassen. Berechnen Sie den Mittelwert der Datenwerte in der zweiten Spalte (einmal manuell und einmal durch eine geeignete Excel-Funktion (Hilfe!)! Speichern Sie die importierten Daten als Excel-Arbeitsblatt Testdaten.xls!

  44. Kommentare • Man kann in Zellen Kommentare einfügen – dies bietet sich z.B. auch für die Hausaufgaben an, um Erläuterungen zur Vergehensweise abzugeben. rechts auf Zelle klicken  “Kommentar einfügen“

  45. Diagramme • In Excel gibt es zwei Wege, ein Diagramm zu erstellen: • Weg 1: Verwenden des Diagramm-Assistenten • während des Erstellens können alle wichtigen Einstellungen vorgenom- men werden • erfolgt in vier Schritten (über Dialogbox) • Das Diagramm wird im selben Arbeitsblatt angezeigt. • Weg 2: Markieren der zu visualisierenden Daten und dann F11 drücken • In einem neuen Arbeitsblatt erscheint sofort das Diagramm • In diesem Arbeitsblatt wird das Diagramm standardmäßig als Säulen- diagramm angezeigt (Name des Arbeitsblattes: Diagramm1) • Bearbeiten des Diagramms: rechte Maustaste klicken

  46. Diagramme • Weg 1: Diagramm-Assistent • Datenbereich vorher festlegen, sprich markieren (kann aber auch im Assistenten erfolgen) • evtl. Zeilen und Spaltenüberschriften markieren • Klicken Sie in der Symbolleiste auf den Diagramm-Assistenten oder: Menü Einfügen  Diagramm

  47. Diagramme • Diagramm-Assistent: Schritt 1 • Auswählen des Diagrammtyps sowie des Diagrammuntertyps • evtl. Voransicht wählen • auf Weiter klicken

  48. Diagramme • Diagramm-Assistent: Schritt 2 • Option „Reihe in“: Festlegen, ob die Daten zeilen- oder spaltenweise interpretiert werden sollen • Tab „Reihe“: Datenanordnung umstellen sowie Zufügen weiterer Daten

  49. Diagramme • Diagramm-Assistent: Schritt 3

  50. Diagramme • Diagramm-Assistent : Schritt 3 • Tab „Titel“: Beschriftung des Diagramms sowie der Achsen (kann auch nachträglich im Diagramm mit Textfeldern erfolgen) Diagrammtitel: Strom-Spannungs-Kennlinie Rubrikenachse x: U / V Größenachse y: I / mA • Tab „Achsen“: Ein-/Ausschalten der Rubriken- und Größenachsen hier: nichts deaktivieren • Tab „Gitternetzlinien“: festlegen, ob, wo und wie Gitternetzlinien im Diagramm erscheinen sollen hier: ohne Gitternetzlinien
