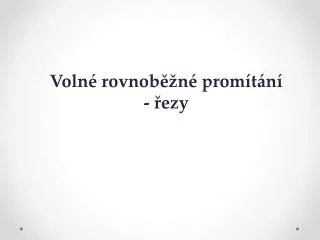

Volné rovnoběžné promítání - řezy

Loading in 2 Seconds...

play fullscreen
1 / 13

Volné rovnoběžné promítání - řezy - PowerPoint PPT Presentation


  • 157 Views
  • Uploaded on

Volné rovnoběžné promítání - řezy. Narýsujte čtyřboký jehlan VABCD s rovnoběžníkovou podstavou ABCD o středu O. Uvnitř úsečky OV je zvolen bod M. Bodem M veďte rovinu r , která je rovnoběžná s rovinou stěny VBC a sestrojte její řez s jehlanem.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Volné rovnoběžné promítání - řezy' - jacqueline-clay


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

Narýsujte čtyřboký jehlan VABCD s rovnoběžníkovou podstavou ABCD o středu O.

Uvnitř úsečky OV je zvolen bod M. Bodem M veďte rovinu r, která je rovnoběžná s rovinou stěny VBC a sestrojte její řez s jehlanem

slide7

Přímka a náleží rovině ACV => AV ∩a = T

Přímka b náleží rovině BDV => DV ∩ b = U

slide8

Narýsujte pětiboký jehlan VABCDE. Na prodloužení hrany AB za bod B zvolte bod M a uvnitř hran VA ,VD zvolte body A´, D´ tak, aby bylo A´D´ ǁ AD. Zobrazte průsek roviny ρ = MA´D´.

rys 1
Rys č. 1

Zobrazte těleso, které vznikne seříznutím všech rohů krychle v  1/3 délky hrany. Strana původní krychle a = 9 cm. Vyznačte viditelnost.

Vypracujte na tvrdý papír A4. Kolem celého rysu narýsujte okraj 0,5 cm a do dolního pravého rohu narýsujte tabulku 12 x 4 cm podle předlohy.

rys 11
Rys č. 1

Na vše i na tabulku a text používejte pouze tužku. Písmo musí být hůlkové, nejlépe podle šablony.

Hodnotí se správnost, technika rýsování a celková úprava rysu. Max počet bodů 20

do 13. října
