  1. PRODUCTOS ELECTROSOLDADOS PARA REFUERZO DE CONCRETO DESARROLLADO POR:

  2. MALLA SOLDADA CASTILLOS VARILLA DA 6000 ARMADURA

  3. PORCENTAJE DE USO DE ACERO DE REFUERZO ELECTROSOLDADOS VARILLA C.E.E.* (1991) 26 % 74 % ALEMANIA (1991) 47 % 53 % MEXICO (1991) 2.6 % 97.4 % MEXICO (2003) 10.4 % 89.6 % * C.E.E. = COMUNIDAD ECONOMICA EUROPEA

  4. ACERO PARA REFUERZO DE CONCRETO • LAMINADOS EN CALIENTE • VARILLA CORRUGADA GRADO 42 • ALAMBRON PARA CONSTRUCCION • LAMINADOS EN FRIO • ACERO GRADO 50 • ACERO GRADO 60

  5. PROCESO DE PRODUCCION DEL ACERO

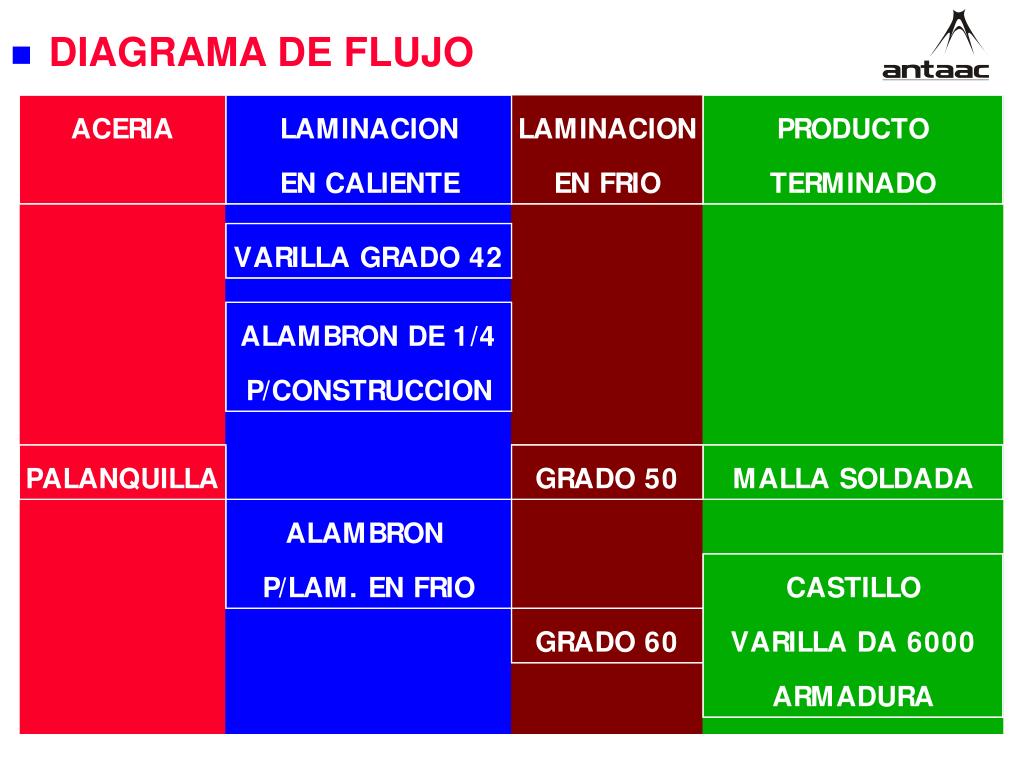

  6. DIAGRAMA DE FLUJO

  7. LAMINACION EN FRIO • ACERO GRADO 50 • MALLA SOLDADA • ACERO GRADO 60 • CASTILLO ELECTROSOLDADO • VARILLA DA 6000 • ARMADURA

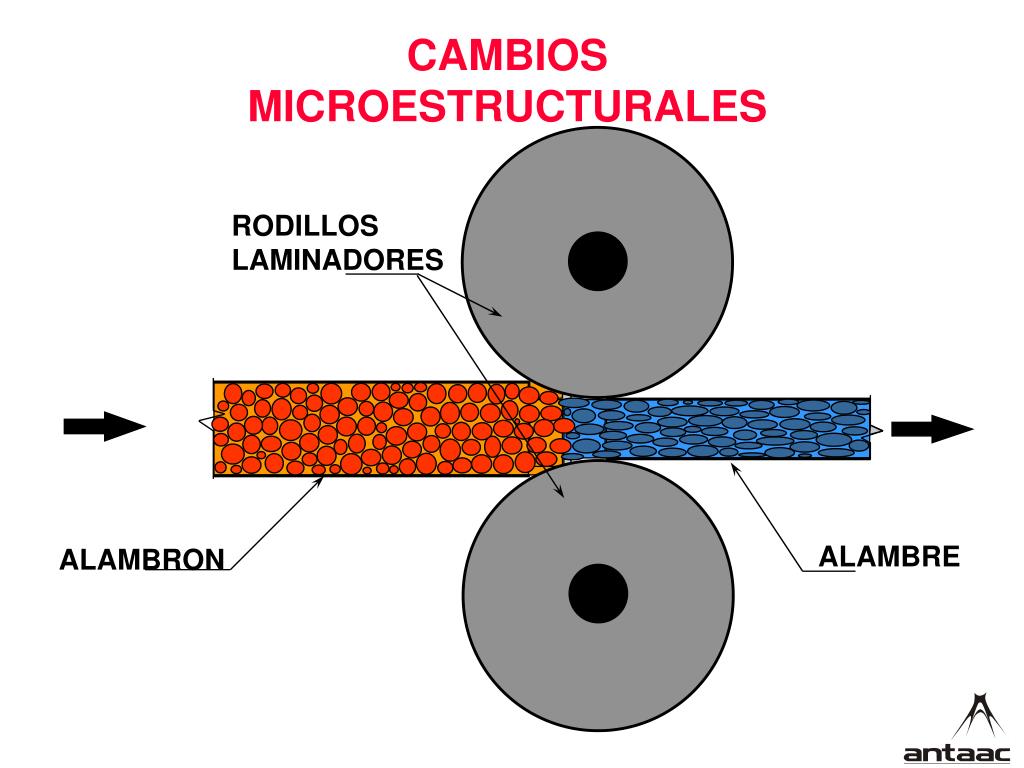

  8. CAMBIOS MICROESTRUCTURALES RODILLOS LAMINADORES ALAMBRE ALAMBRON

  9. MALLA SOLDADA

  10. PROPIEDADES MECANICAS GRADO 50: • Resistencia a la tensión: 5,700 kg/cm² mínimo • Resistencia a la fluencia: 5,000 kg/cm² mínimo • Alargamiento a la ruptura En 10 diámetros: 6 % mínimo Reducción de área: 30 % mínimo Con cualquiera que se cumpla se considera acero grado 50 • NORMAS: • NMX B 253 Para los alambres • NMX B 290 Para la malla

  11. APLICACIONES • Losas de concreto apoyadas en el terreno como: • Pisos, losas de cimentación, pavimentos rígidos. • Losas Estructurales como: • Refuerzo por temperatura en losas aligeradas. • Refuerzo principal en losas apoyadas en vigas Joist (losacero). • Losas sólidas de claros cortos. • Elementos prefabricados. • Refuerzo de muros de concreto para casas habitación (tipo Meccano). • Revestimientos como: canales, túneles, bóvedas y cortes de talúdes. • Muros de contención pequeños.

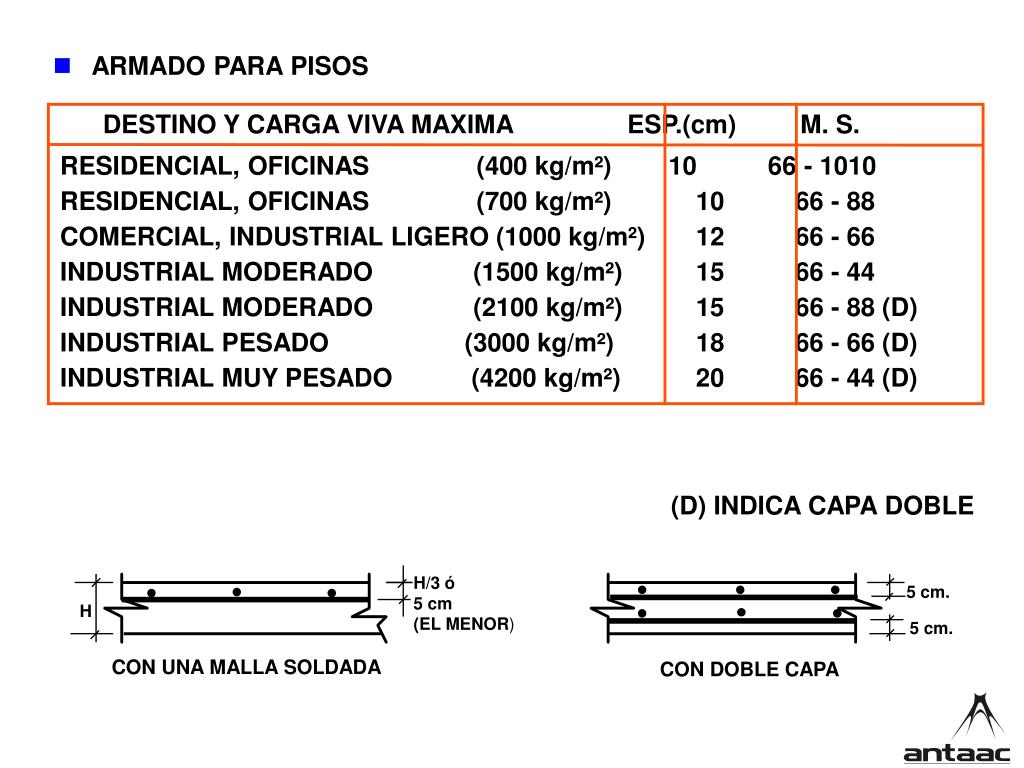

  12. ARMADO PARA PISOS DESTINO Y CARGA VIVA MAXIMA ESP.(cm) M. S. RESIDENCIAL, OFICINAS (400 kg/m²) 10 66 - 1010 RESIDENCIAL, OFICINAS (700 kg/m²) 10 66 - 88 COMERCIAL, INDUSTRIAL LIGERO (1000 kg/m²) 12 66 - 66 INDUSTRIAL MODERADO (1500 kg/m²) 15 66 - 44 INDUSTRIAL MODERADO (2100 kg/m²) 15 66 - 88 (D) INDUSTRIAL PESADO (3000 kg/m²) 18 66 - 66 (D) INDUSTRIAL MUY PESADO (4200 kg/m²) 20 66 - 44 (D) (D) INDICA CAPA DOBLE H/3 ó 5 cm (EL MENOR) 5 cm. H 5 cm. CON UNA MALLA SOLDADA CON DOBLE CAPA

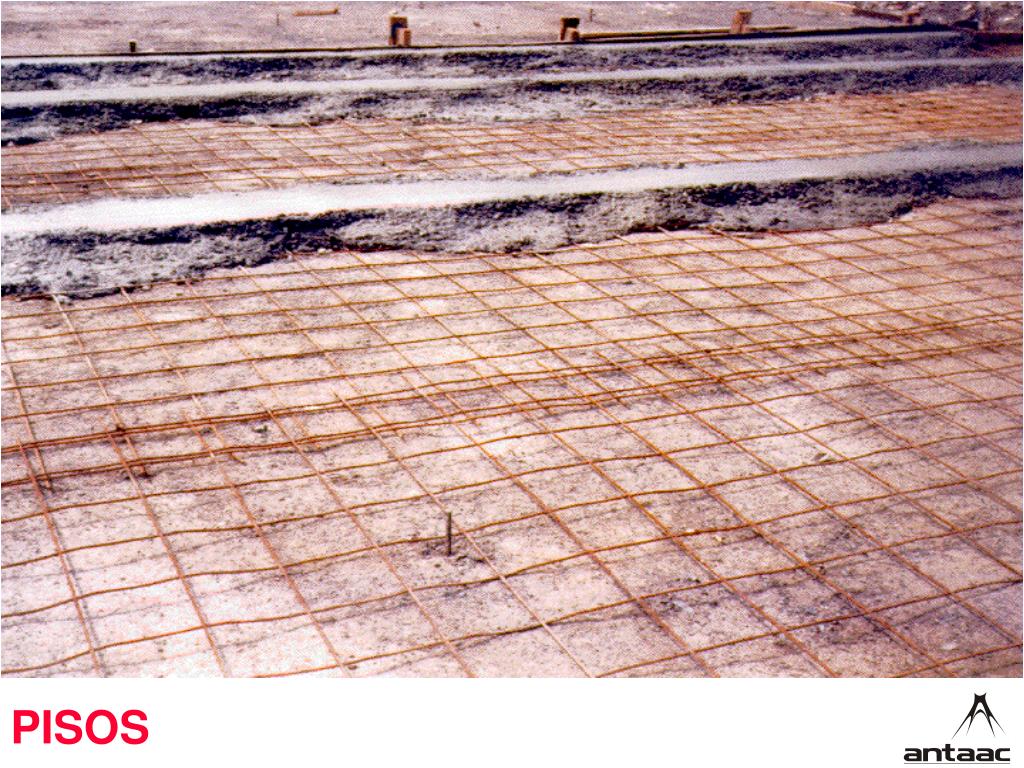

  13. FOTO DE MALLA SOLDADA EN PISOS PISOS

  14. LOSAS ALIGERADAS

  15. LOSAS SOBRE VIGAS JOIST (LOSACERO)

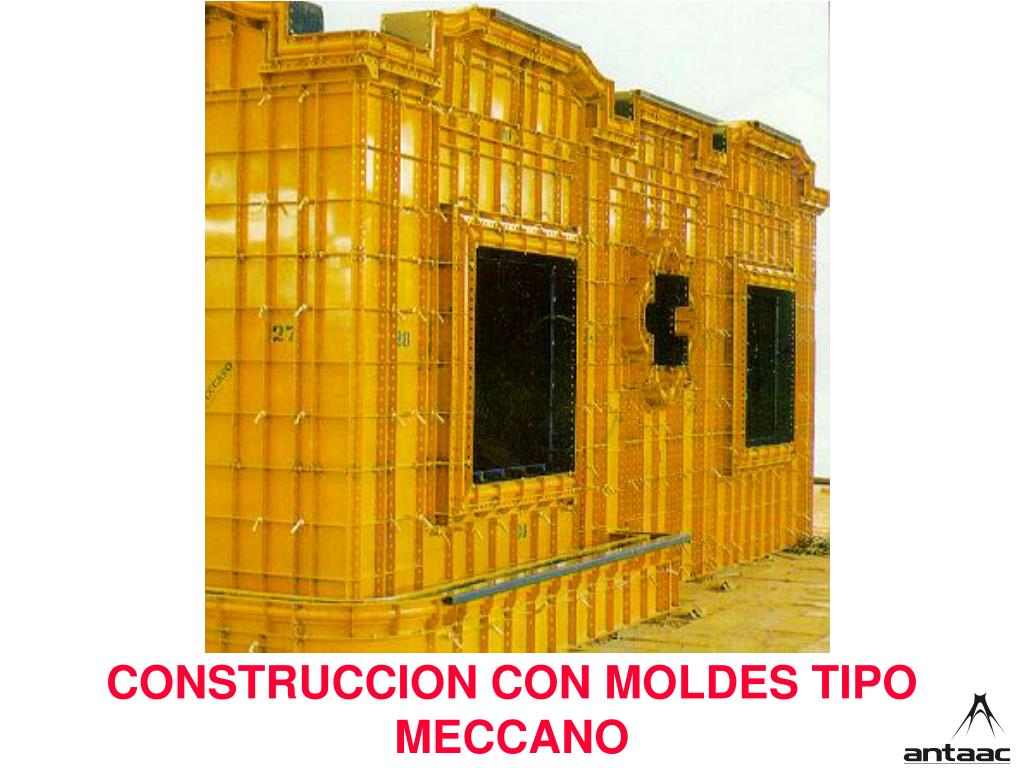

  16. CONSTRUCCION CON MOLDES TIPO MECCANO

  17. SUSTITUTO DE ARMADO TRADICIONAL

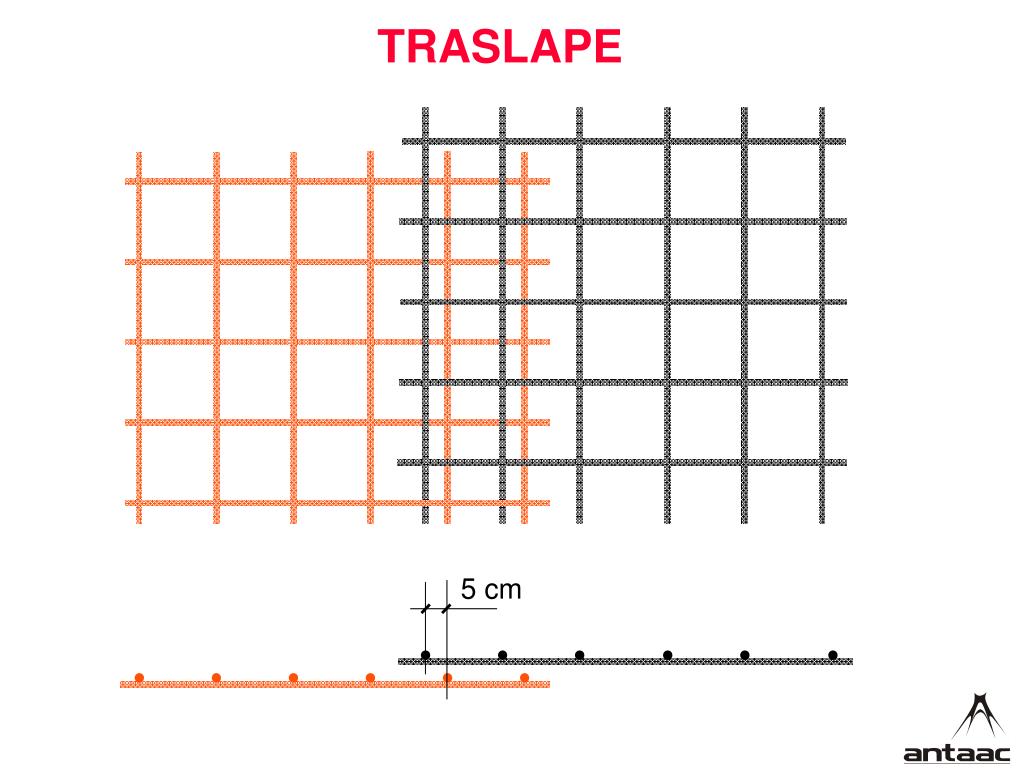

  18. TRASLAPE 5 cm

  19. VENTAJAS • Ahorros en costos de material y mano de obra de hasta un 50 % en pisos y de 25 % en losas. • Ahorro de mano de obra de habilitado y armado. • Ahorro en el tiempo de colocación. • Ahorro de alambre recocido. • Reducción de desperdicios. • Facilidad de almacenamiento. • Mejor control de material en obra. • Se corta con facilidad al tamaño requerido.

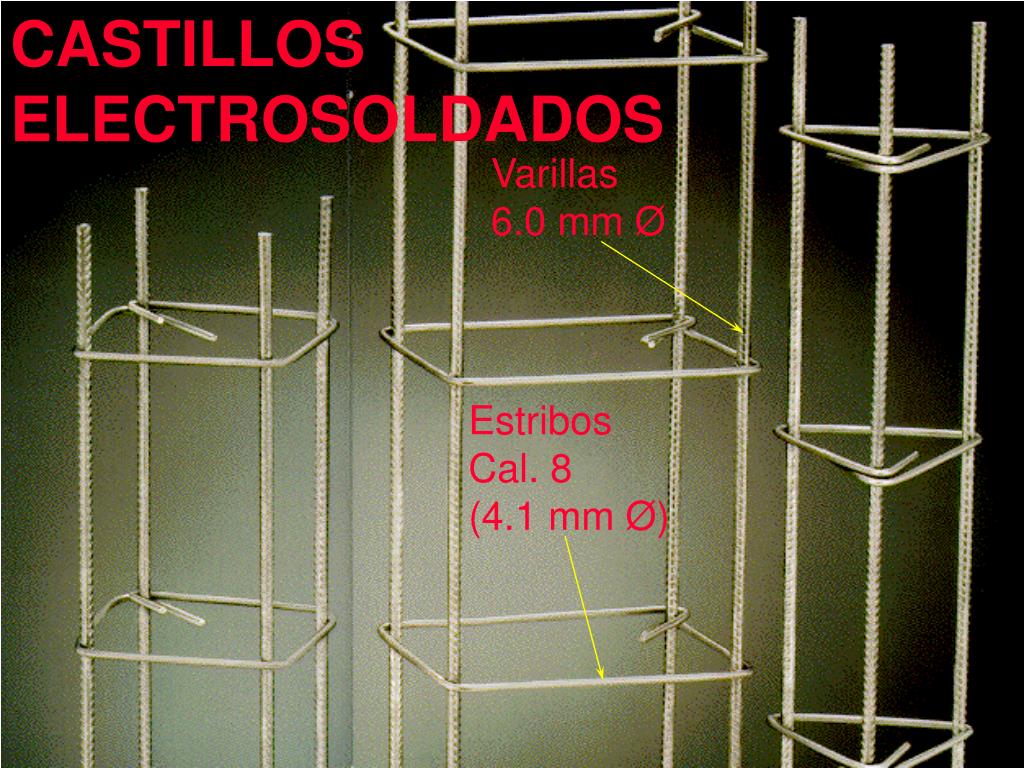

  20. CASTILLOS ELECTROSOLDADOS Varillas 6.0 mm Ø Estribos Cal. 8 (4.1 mm Ø)

  21. 10.1 15 20 15 CASTILLO 15-20-4 10.1 15 10.1 15 CASTILLO 15-15-4 • DISEÑOS 9.8 15 9.8 15 CASTILLO 15-15-3

  22. 6.00 m 2.413 m VARILLAS DE 6.0 mm ESTRIBOS CALIBRE 8 HOJA DE CASTILLO 15-15-4 (5 PIEZAS) CASTILLO 15-15-4 SIN DOBLAR

  23. PROPIEDADES MECANICAS GRADO 60: • Resistencia a la tensión: 7,000 kg/cm² mínimo • Resistencia a la fluencia: 6,000 kg/cm² mínimo • Alargamiento a la ruptura en 10 Ø : 8 % mínimo • NORMAS: • NMX B 72 Para las varillas • NMX B 456 Para el castillo

  24. APLICACIONES • Refuerzo de castillos y dalas de confinamiento en muros de mampostería de casas-habitación, oficinas, talleres, bodegas, bardas, etc. • Postes para cercas de alambre.

  25. FUNCION ESTRUCTURAL DE CASTILLOS Y CERRAMIENTOS Para amarrar los muros con las losas, la cimentación y los muros perpendiculares. 1. LOSA CERRAMIENTO CASTILLO MURO CONTRACIMIENTO PISO

  26. MUROS SIN REFUERZO Para formar un marco protector alrededor de los muros para evitar que se agrieten cuando se presentan asentamientos en la cimentación o se tengan cargas laterales debidas a sismos. 2. DEFORMACION

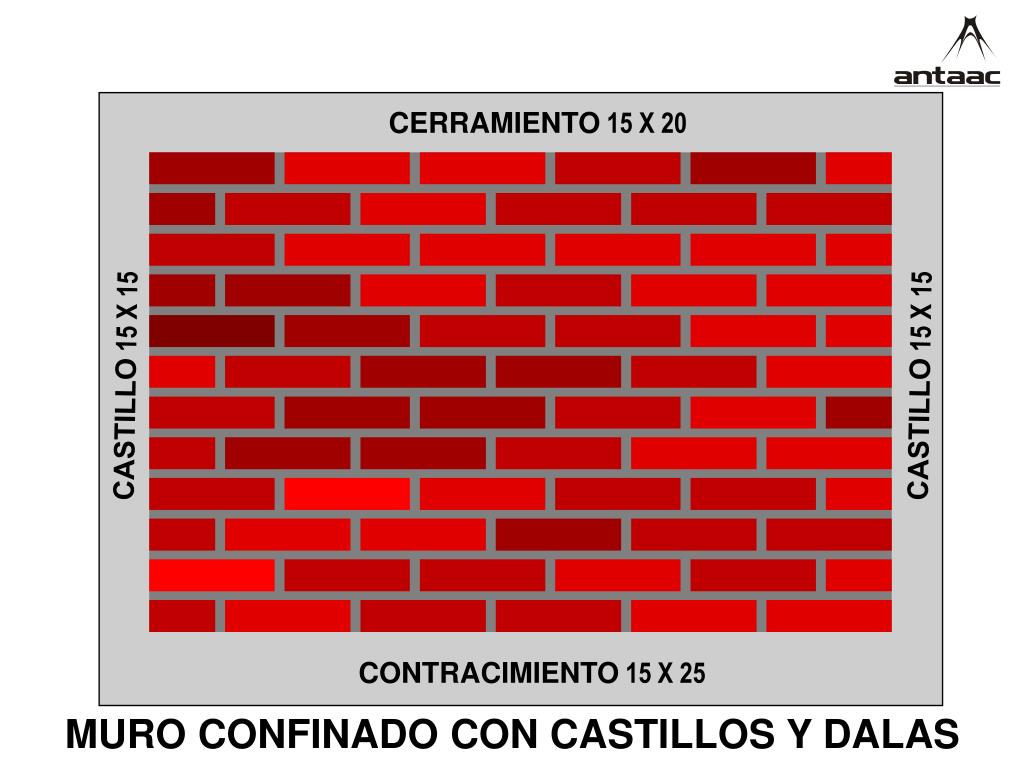

  27. CERRAMIENTO 15 X 20 CASTILLO 15 X 15 CASTILLO 15 X 15 CONTRACIMIENTO 15 X 25 MURO CONFINADO CON CASTILLOS Y DALAS

  28. LOCALIZACION DE CASTILLOS Y CERRAMIENTOS

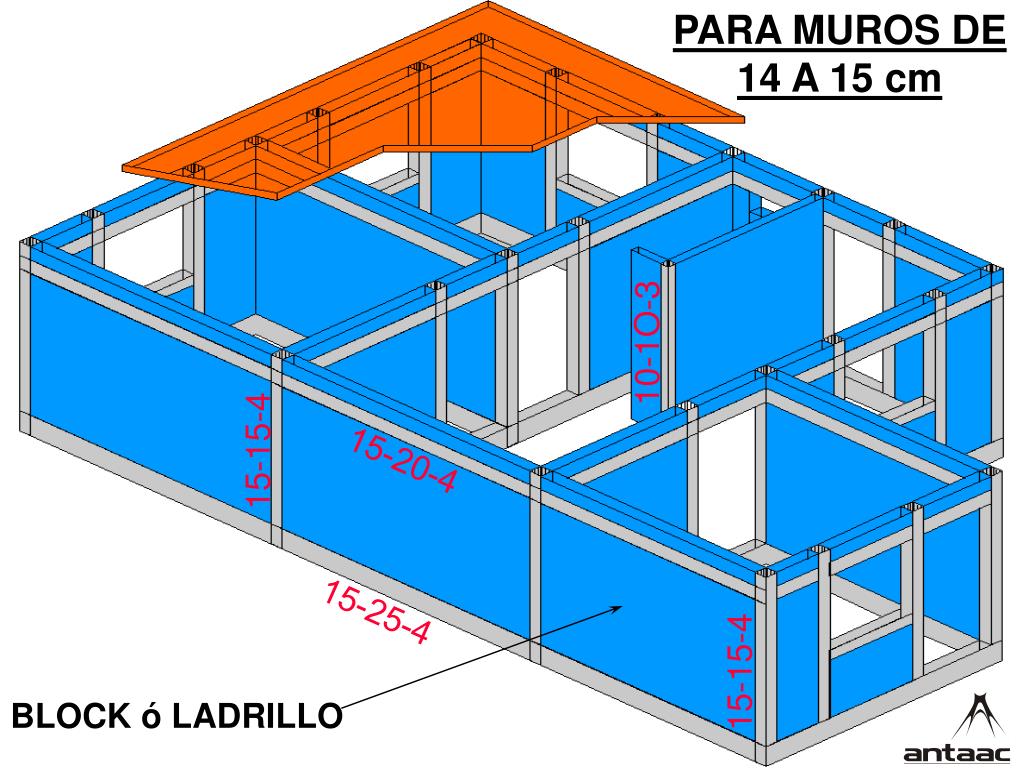

  29. PARA MUROS DE 14 A 15 cm 10-1O-3 15-15-4 15-20-4 15-25-4 15-15-4 BLOCK ó LADRILLO

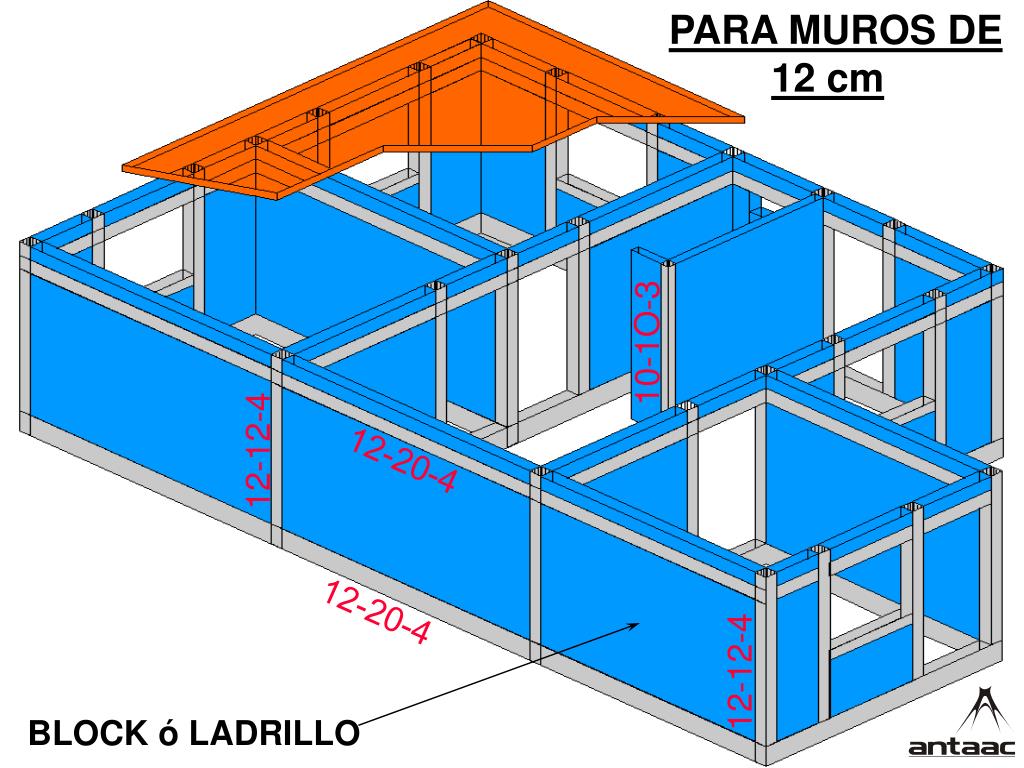

  30. PARA MUROS DE • 12 cm 10-1O-3 12-12-4 12-20-4 12-20-4 12-12-4 BLOCK ó LADRILLO

  31. TRASLAPES Y ANCLAJES 30 cm 30 cm TRASLAPE ANCLAJE

  32. SUSTITUTO DE CASTILLO TRADICIONAL

  33. VENTAJAS • Ahorro arriba del 50%en costosdematerial y mano de obra. • Ahorro de 75%en el tiempo de armado y colocado. • Ahorro de la mano de obra de habilitado y armado. • Ahorro de alambre recocido. • Reducción de desperdicios. • Facilidad de manejo y transporte. • Se corta con facilidad al tamaño deseado. • Proporciona a los muros la máxima resistencia de diseño.

  34. ALAMBRE RECOCIDO • DESCRIPCION DEL PRODUCTO • Alambre pulido cal. 16 con un tratamiento térmico. • PROPIEDADES • Resistencia a la tensión: 65,000 lb/plg² máximo. • PRESENTACION • Rollos de 70 kgs.

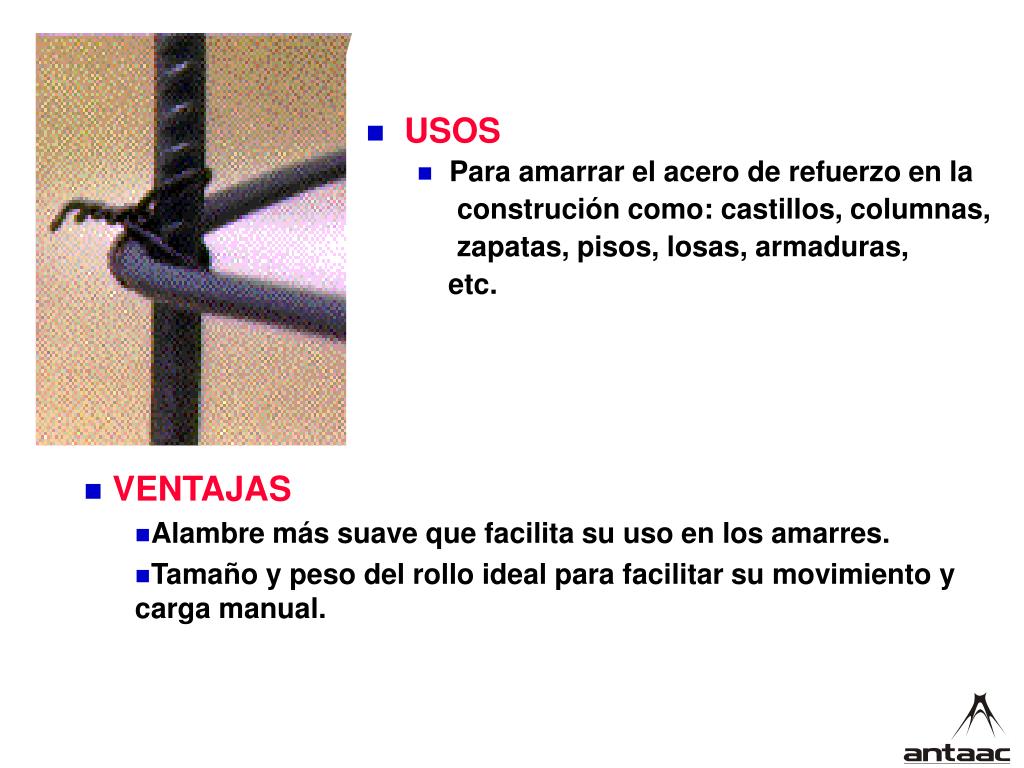

  35. USOS • Para amarrar el acero de refuerzo en la construción como: castillos, columnas, zapatas, pisos, losas, armaduras, etc. • VENTAJAS • Alambre más suave que facilita su uso en los amarres. • Tamaño y peso del rollo ideal para facilitar su movimiento y carga manual.

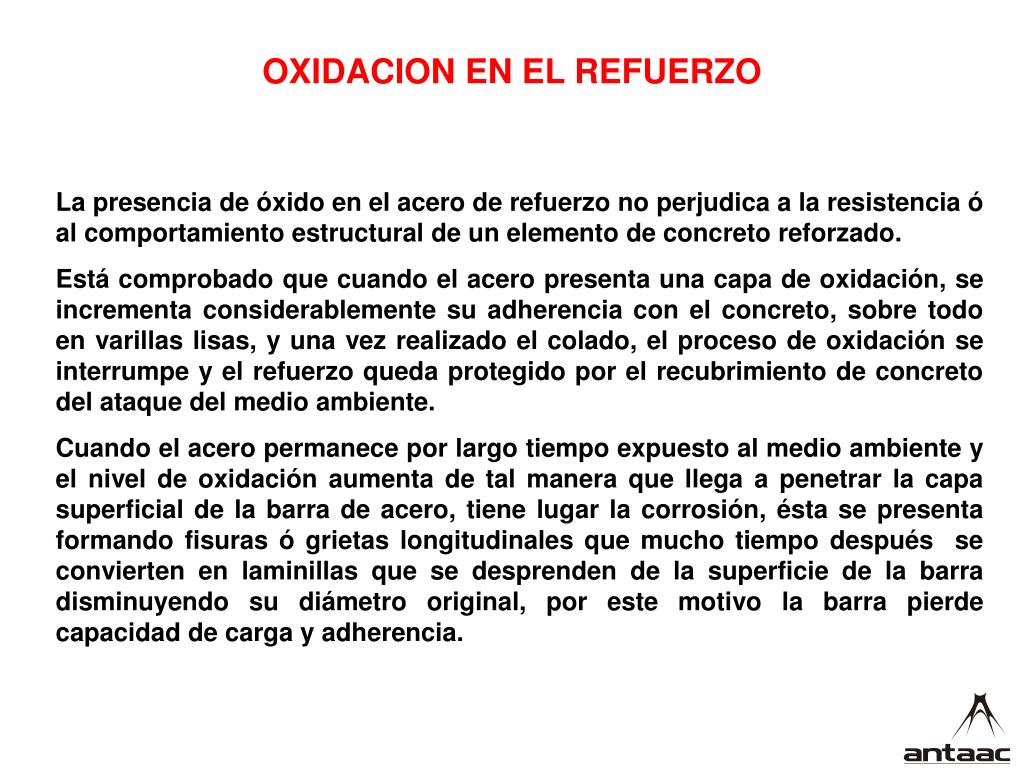

  36. OXIDACION EN EL REFUERZO La presencia de óxido en el acero de refuerzo no perjudica a la resistencia ó al comportamiento estructural de un elemento de concreto reforzado. Está comprobado que cuando el acero presenta una capa de oxidación, se incrementa considerablemente su adherencia con el concreto, sobre todo en varillas lisas, y una vez realizado el colado, el proceso de oxidación se interrumpe y el refuerzo queda protegido por el recubrimiento de concreto del ataque del medio ambiente. Cuando el acero permanece por largo tiempo expuesto al medio ambiente y el nivel de oxidación aumenta de tal manera que llega a penetrar la capa superficial de la barra de acero, tiene lugar la corrosión, ésta se presenta formando fisuras ó grietas longitudinales que mucho tiempo después se convierten en laminillas que se desprenden de la superficie de la barra disminuyendo su diámetro original, por este motivo la barra pierde capacidad de carga y adherencia.

  37. NORMAS Y REGLAMENTOS Extracto de la norma NOM-B-290-1988 “MALLA SOLDADA DE ALAMBRE LISO O CORRUGADO, DE ACERO, PARA REFUERZO DE CONCRETO”, hoja 8. El óxido, escamas superficiales, o las irregularidades superficiales no deben ser causa de rechazo, siempre que las dimensiones mínimas, el área de la sección transversal y las propiedades de tensión de una probeta, limpiada a mano con cepillo de alambre, no sean menores que lo especificado en esta norma. El “Reglamento de construcciones de concreto estructural (ACI 318-95)”, hace esta misma consideración en la página 25. Excepto en los cables de presfuerzo, el acero de refuerzo con óxido, escamas o una combinación de ambos, se debe considerar satisfactorio si las dimensiones mínimas (incluyendo la altura de las corrugaciones) y el peso de un espécimen de prueba cepillado a mano, no son menores de lo que se requiere en las especificaciones aplicables ASTM. Y en la página 186 del Reglamento ACI dice referente al mismo capítulo que “La investigación ha demostrado que una cantidad normal de óxido aumenta la adherencia.”.

  38. CONCLUSIONES: 1. LA PRESENCIA DE OXIDO EN EL ACERO DE REFUERZO NO ES PERJUDICIAL, AL CONTRARIO, MEJORA LA ADHERENCIA CON EL CONCRETO. 2. NO SE DEBE CONFUNDIR OXIDACION (SUPERFICIAL) CON CORROSION (GRIETAS).
