《 汽车底盘系统检修 》 学习领域

1. 《汽车底盘系统检修》学习领域

2. 子学习领域4：制动系检修 学习情境4.4：驻车制动不良

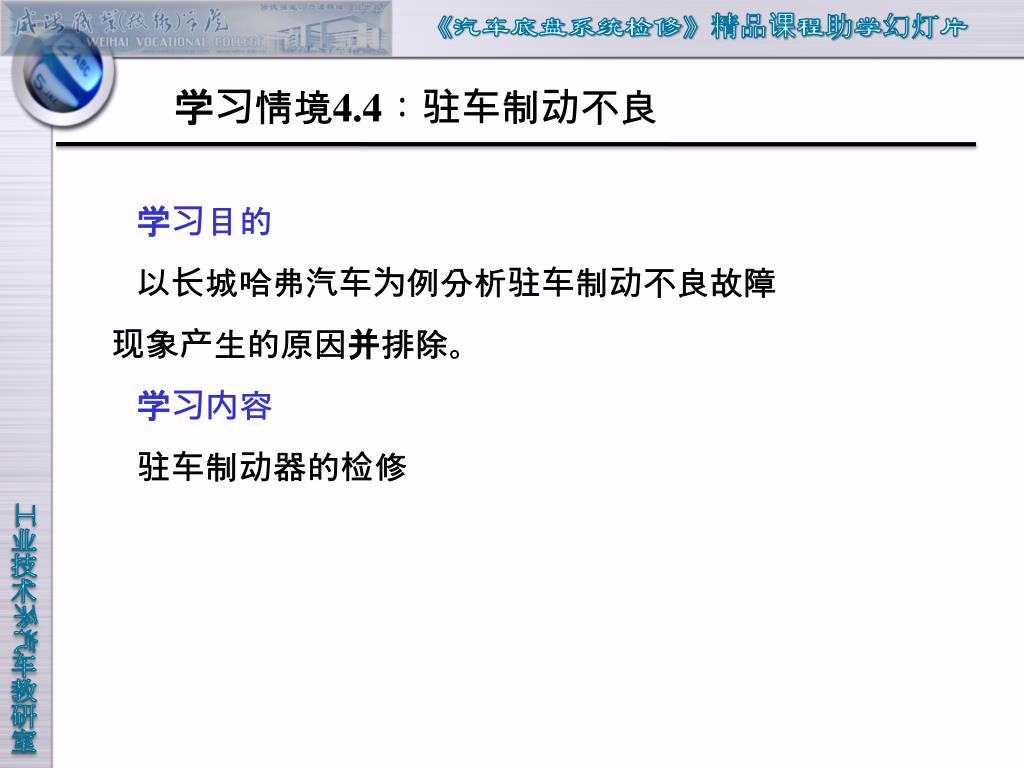

3. 学习情境4.4：驻车制动不良 学习目的 以长城哈弗汽车为例分析驻车制动不良故障 现象产生的原因并排除。 学习内容 驻车制动器的检修

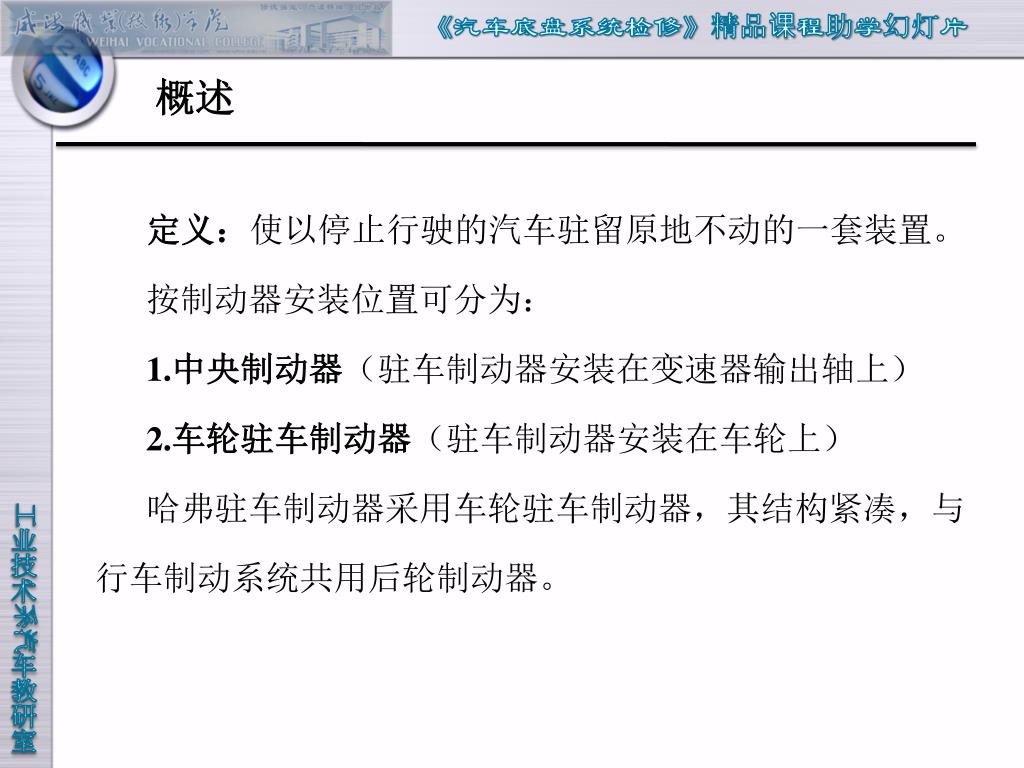

4. 概述 定义：使以停止行驶的汽车驻留原地不动的一套装置。 按制动器安装位置可分为： 1.中央制动器（驻车制动器安装在变速器输出轴上） 2.车轮驻车制动器（驻车制动器安装在车轮上） 哈弗驻车制动器采用车轮驻车制动器，其结构紧凑，与 行车制动系统共用后轮制动器。

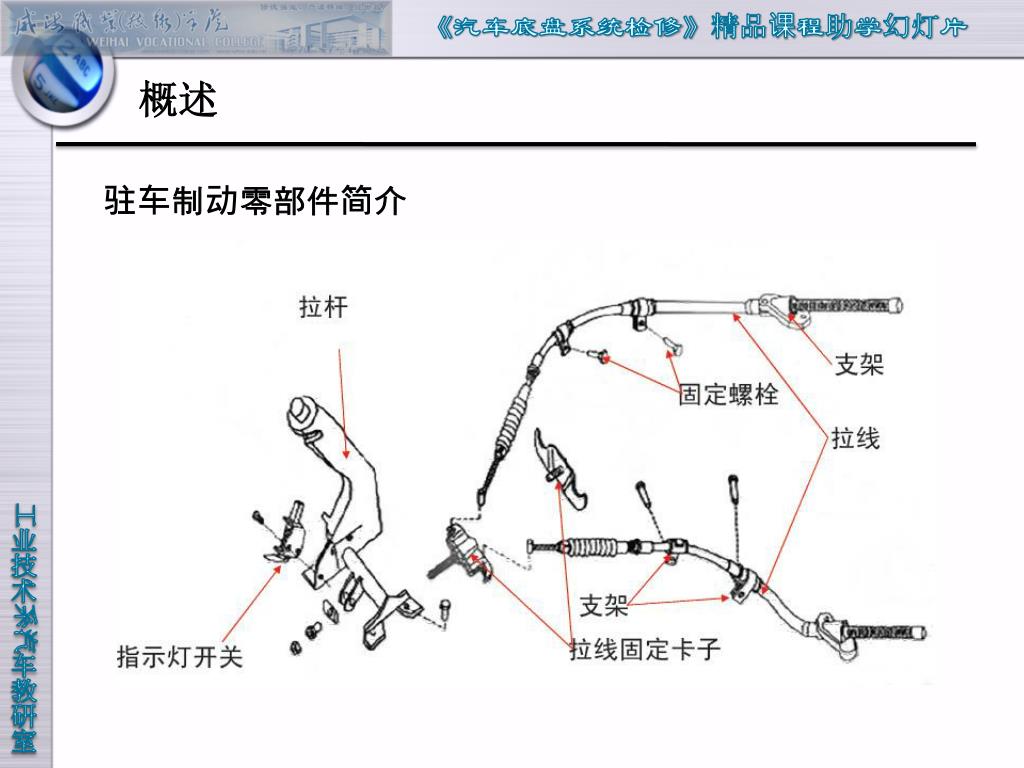

5. 概述 驻车制动零部件简介

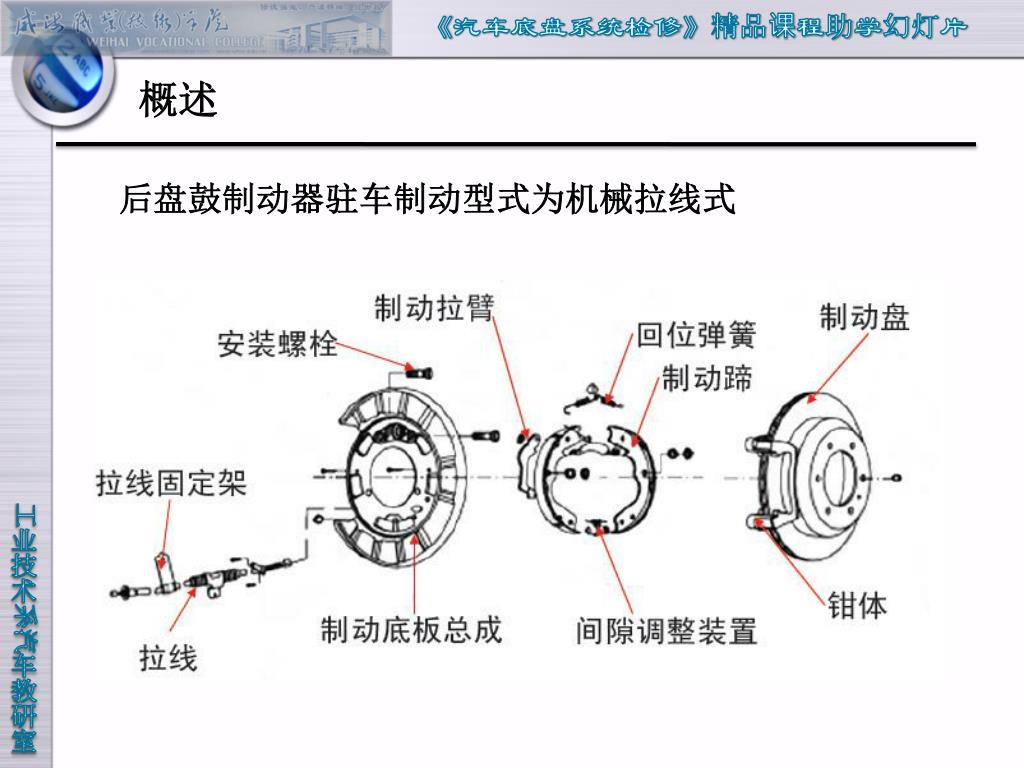

6. 概述 后盘鼓制动器驻车制动型式为机械拉线式

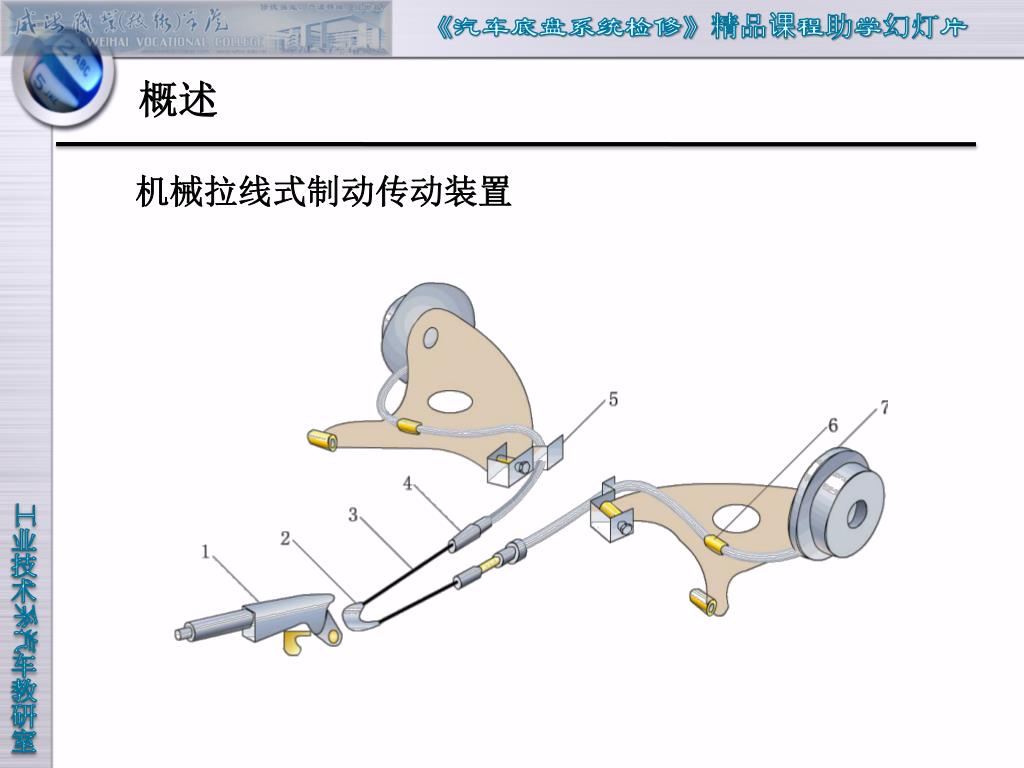

7. 概述 机械拉线式制动传动装置

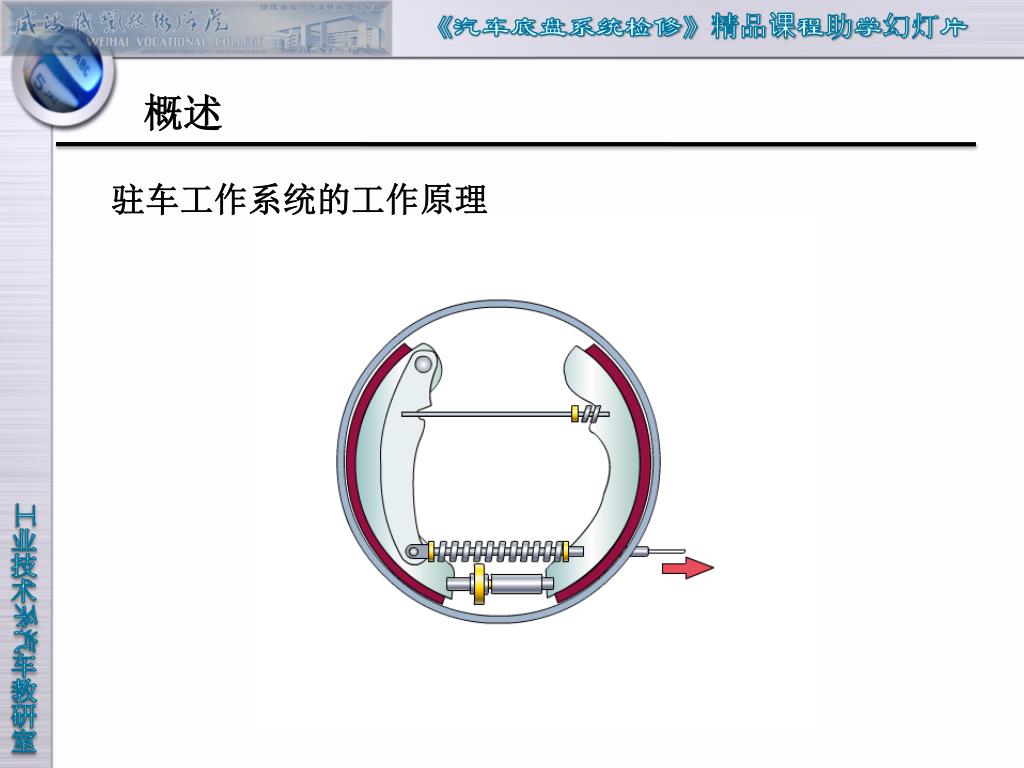

8. 概述 驻车工作系统的工作原理

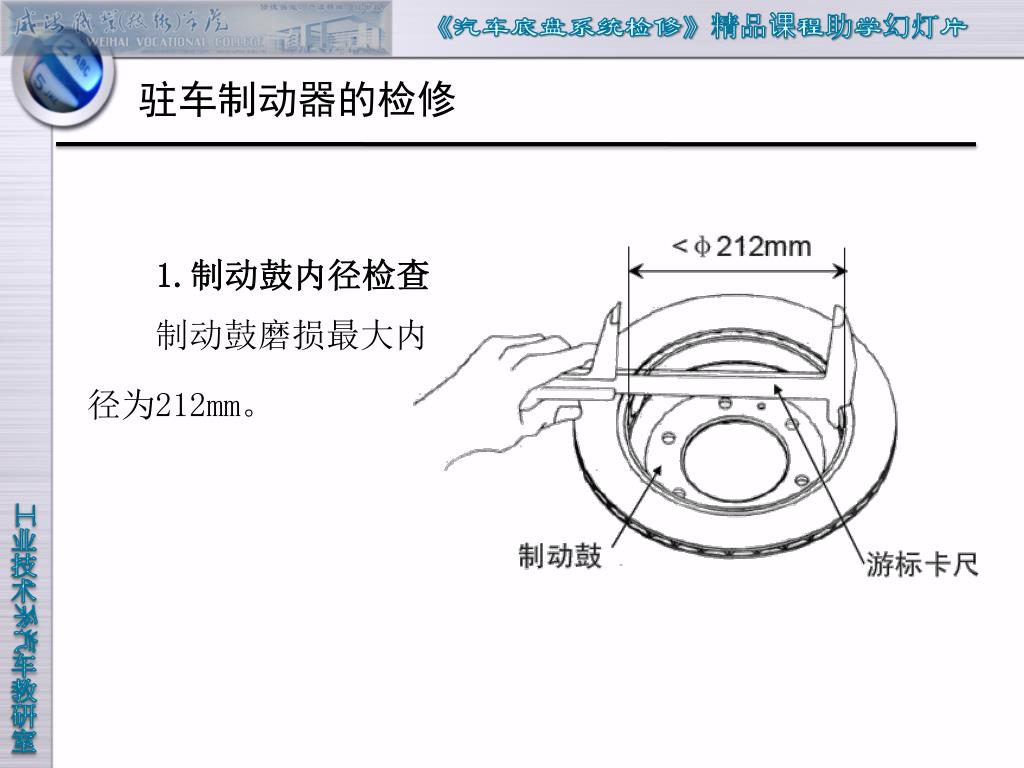

9. 驻车制动器的检修 1.制动鼓内径检查 制动鼓磨损最大内 径为212mm。

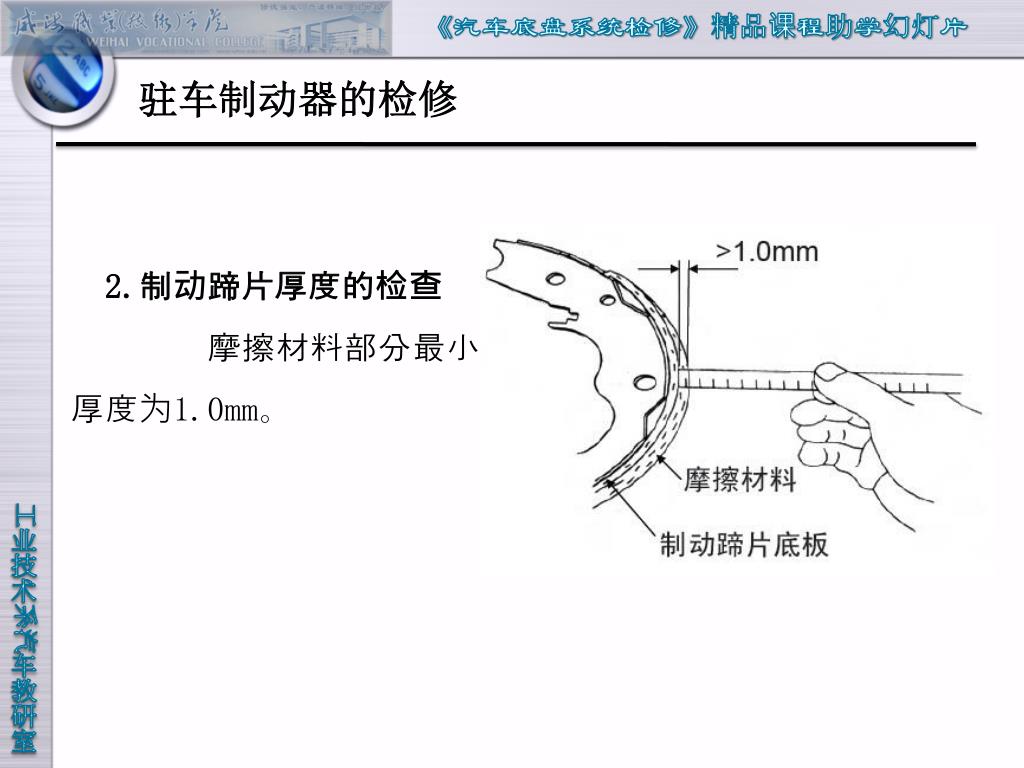

10. 驻车制动器的检修 2.制动蹄片厚度的检查 摩擦材料部分最小厚度为1.0mm。

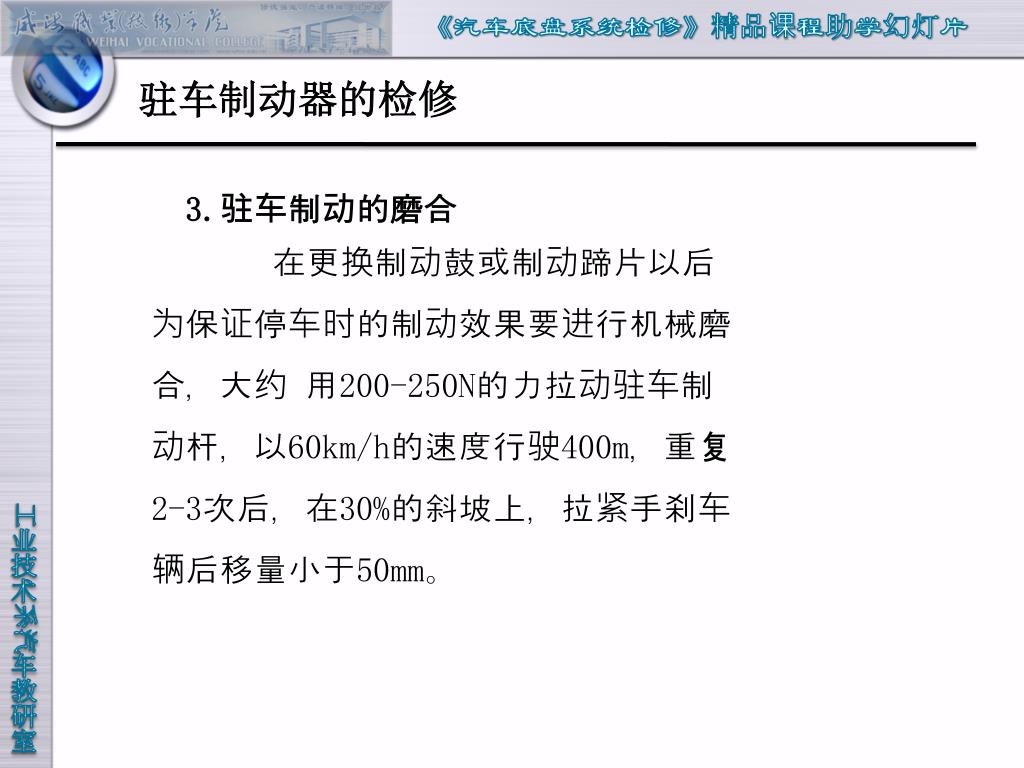

11. 驻车制动器的检修 3.驻车制动的磨合 在更换制动鼓或制动蹄片以后为保证停车时的制动效果要进行机械磨合，大约 用200-250N的力拉动驻车制动杆，以60km/h的速度行驶400m，重复2-3次后，在30%的斜坡上，拉紧手刹车辆后移量小于50mm。

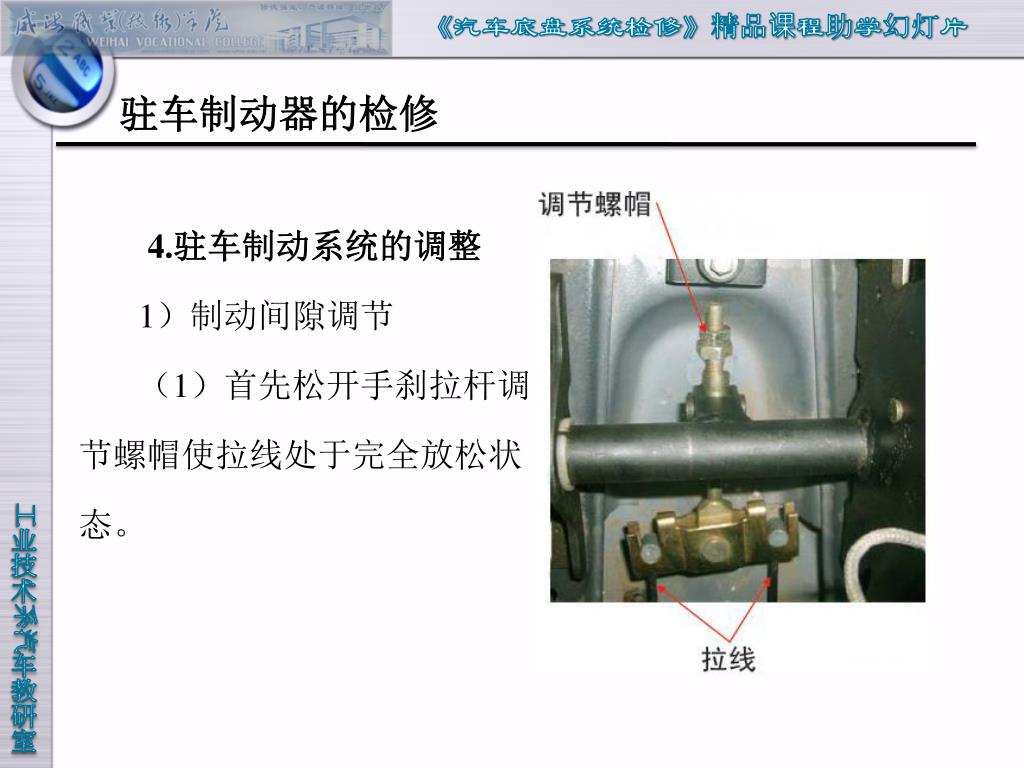

12. 驻车制动器的检修 4.驻车制动系统的调整 1）制动间隙调节 （1）首先松开手刹拉杆调 节螺帽使拉线处于完全放松状 态。

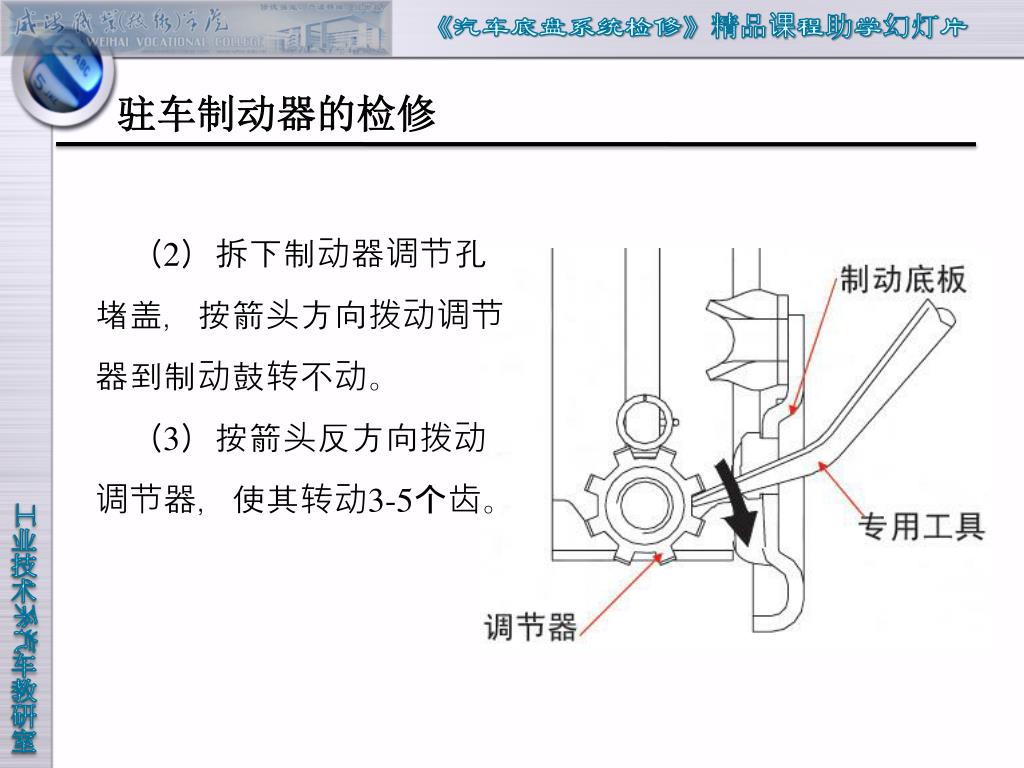

13. 驻车制动器的检修 （2）拆下制动器调节孔堵盖，按箭头方向拨动调节器到制动鼓转不动。 （3）按箭头反方向拨动调节器，使其转动3-5个齿。

14. 驻车制动器的检修 2）手刹拉杆行程调节 在调整好制动器间隙后调整拉杆行程，旋转手刹拉杆处调节螺帽，使拉杆在拉紧时的移动范围在6-8个齿。
