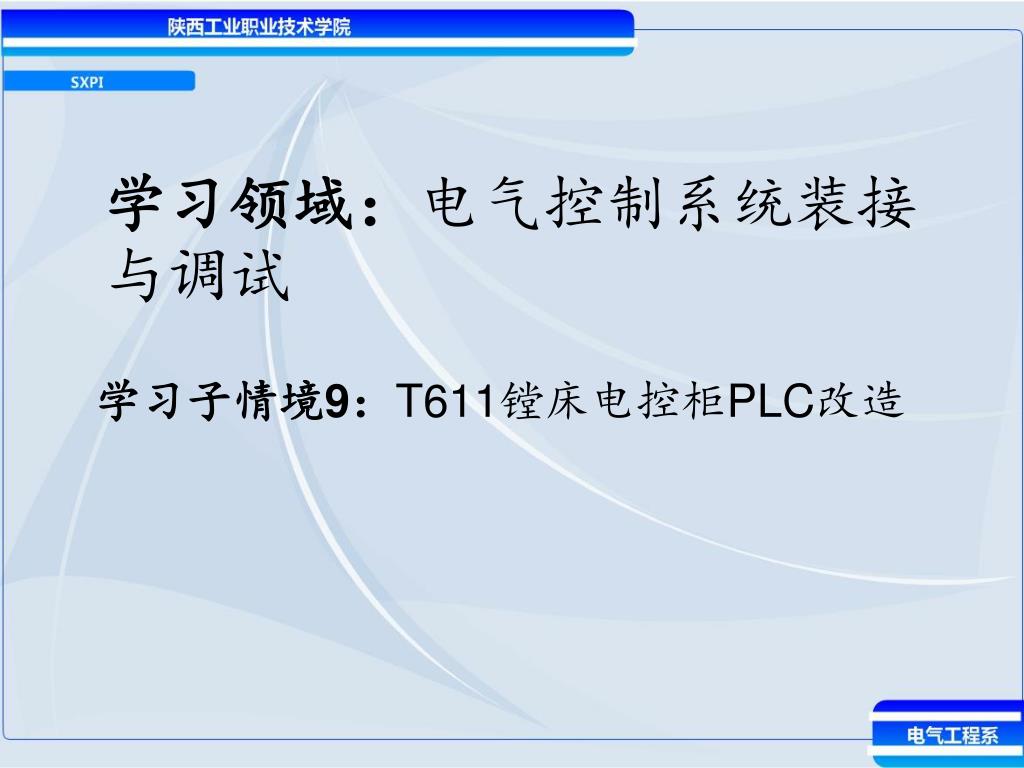

  1. 学习领域：电气控制系统装接与调试 学习子情境9：T611镗床电控柜PLC改造

  2. 1.案例展示 • T611卧式镗床PLC改造电气控制柜是我系师生根据T611卧式镗床传动线路原理，亲自动手设计并安装调试的电气控制模拟装置。 • T611卧式镗床PLC改造电气控制柜的主体分为镗床电气线路、故障设置区、操作指示面板等部分。可以训练学生电气控制柜的安装与制作、调试等能力。 T611卧式镗床PLC改造电控柜实物如下图所示

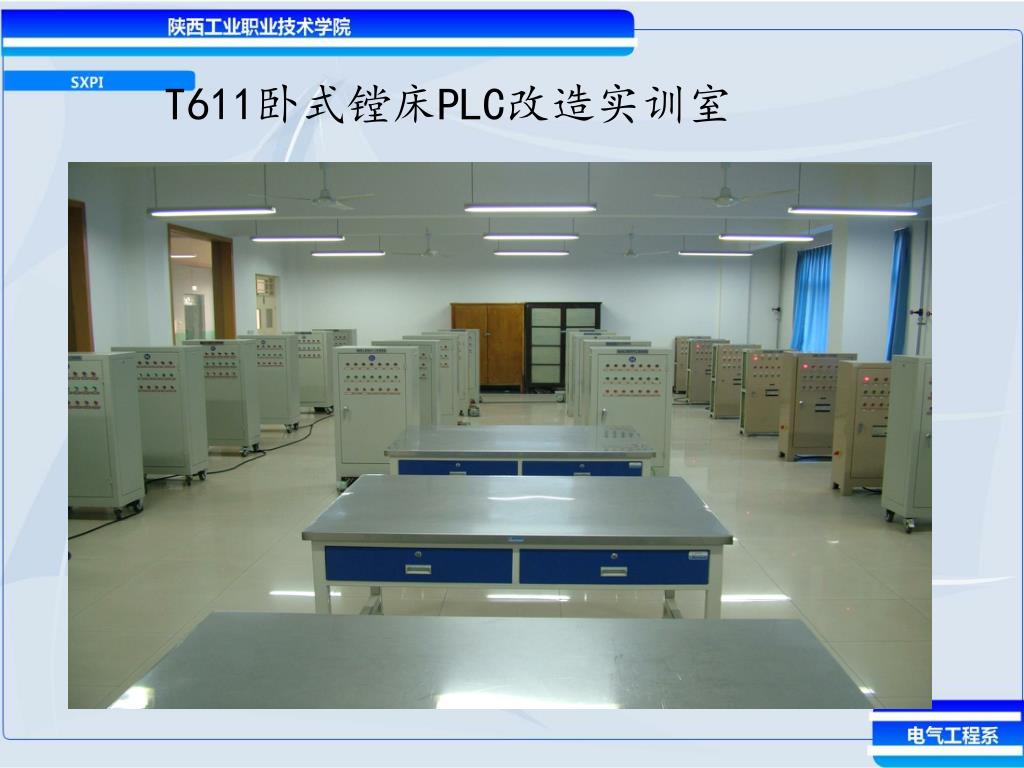

  3. T611卧式镗床PLC改造实训室

  4. T611卧式镗床电气控制柜进行PLC改造的意义 • 传统T611卧式镗床电气控制柜采用继电接触器电路实现电气控制，电气控制部分由于触点多、动作复杂，故障率越来越高，故障发生时维修量大，时间长，影响生产和机械使用率。 • PLC专为工业环境应用而设计，其显著的特点之一就是可靠性高，抗干扰能力强。将T611卧式镗床电气控制线路改造为可编程控制器控制，可以提高整个电气控制系统的稳定性能，减少维护、维修的工作量。同时克服了机床原有缺点，提高了自动化程度

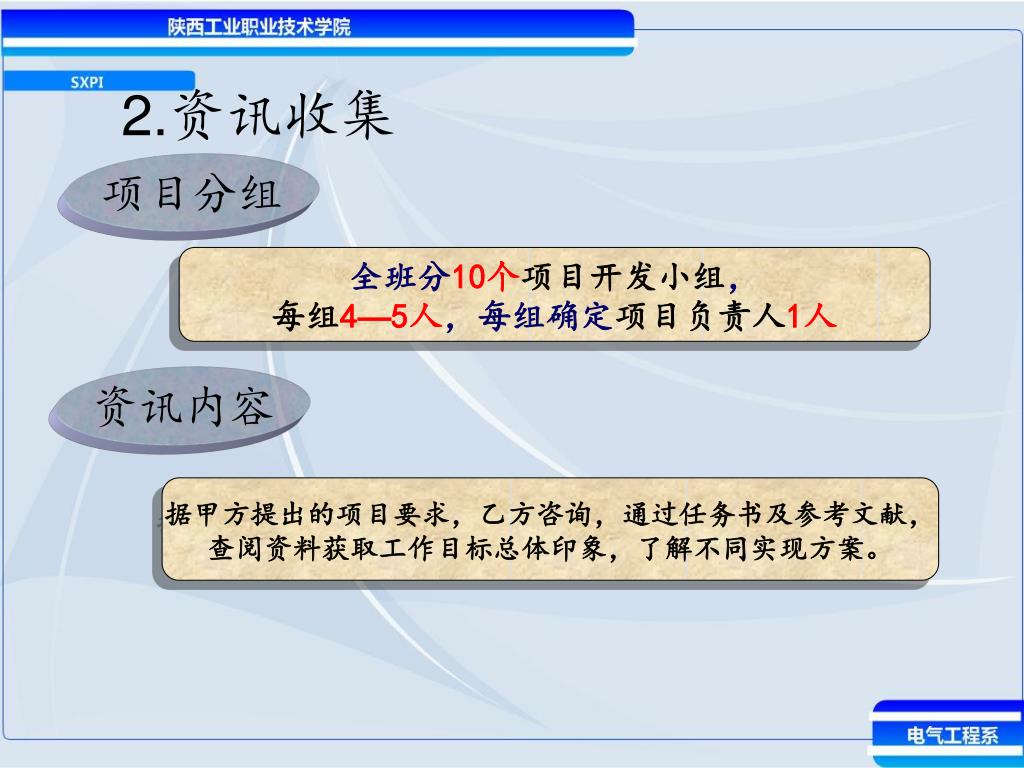

  5. 2.资讯收集 项目分组 全班分10个项目开发小组， 每组4—5人，每组确定项目负责人1人 资讯内容 据甲方提出的项目要求，乙方咨询，通过任务书及参考文献， 查阅资料获取工作目标总体印象，了解不同实现方案。

  6. 教师辅导 T611卧式镗床PLC改造 2.1改造方案的确定 • 不改变原控制系统电气操作方法。 • 不改变原电气系统控制元件(包括行程开关、按钮、交流接触器、中间继电器,以上元件的数量、作用均与原电气线路相同)。 • 将原继电器控制的时间继电器去掉,改用PLC中的软继电器代替。

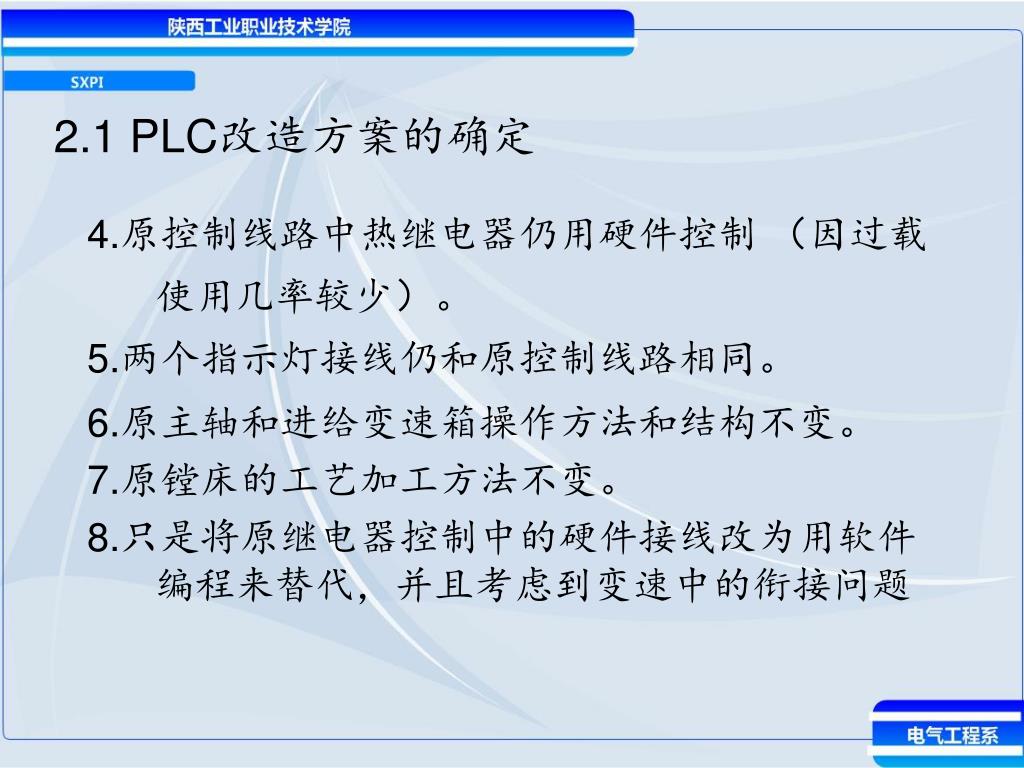

  7. 2.1 PLC改造方案的确定 4.原控制线路中热继电器仍用硬件控制 （因过载使用几率较少）。 5.两个指示灯接线仍和原控制线路相同。 6.原主轴和进给变速箱操作方法和结构不变。 7.原镗床的工艺加工方法不变。 8.只是将原继电器控制中的硬件接线改为用软件编程来替代，并且考虑到变速中的衔接问题

  8. 2.2 T68 镗床PLC改造I/O分配 2.2.1输入点数（共16 点） • 原主轴电机正反转启动按钮2 个，主轴电机正反转点动控制按钮2 个，主轴电机停止按钮1 个，共5 点； • 主轴变速限位开关2 个，进给限位开关2 个，主轴箱、工作台与主轴进给互锁限位开关2 个，共6 点； • 快速电机正反转限位开关2 个，共2 点； • 主轴电机反接制动速度继电器2 点； • 主轴电机高、低速度变换行程开关1 点。 因为在改造中不改变原操作方法，所以PLC 输入输出点数可根据原继电器控制来计算。

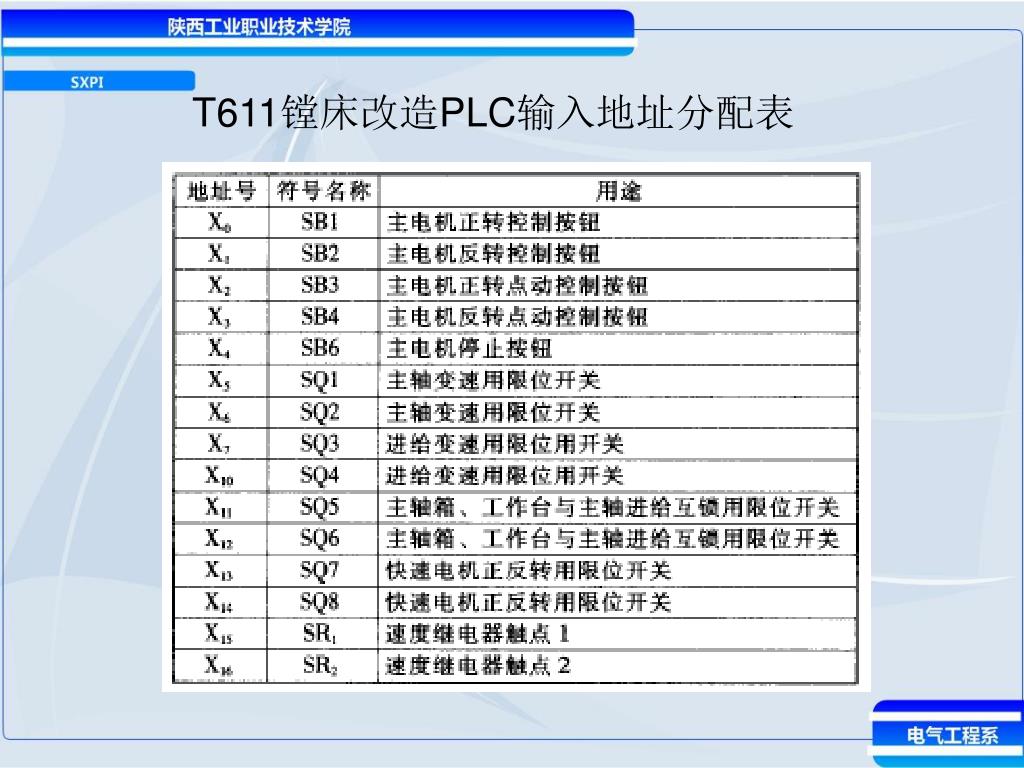

  9. T611镗床改造PLC输入地址分配表

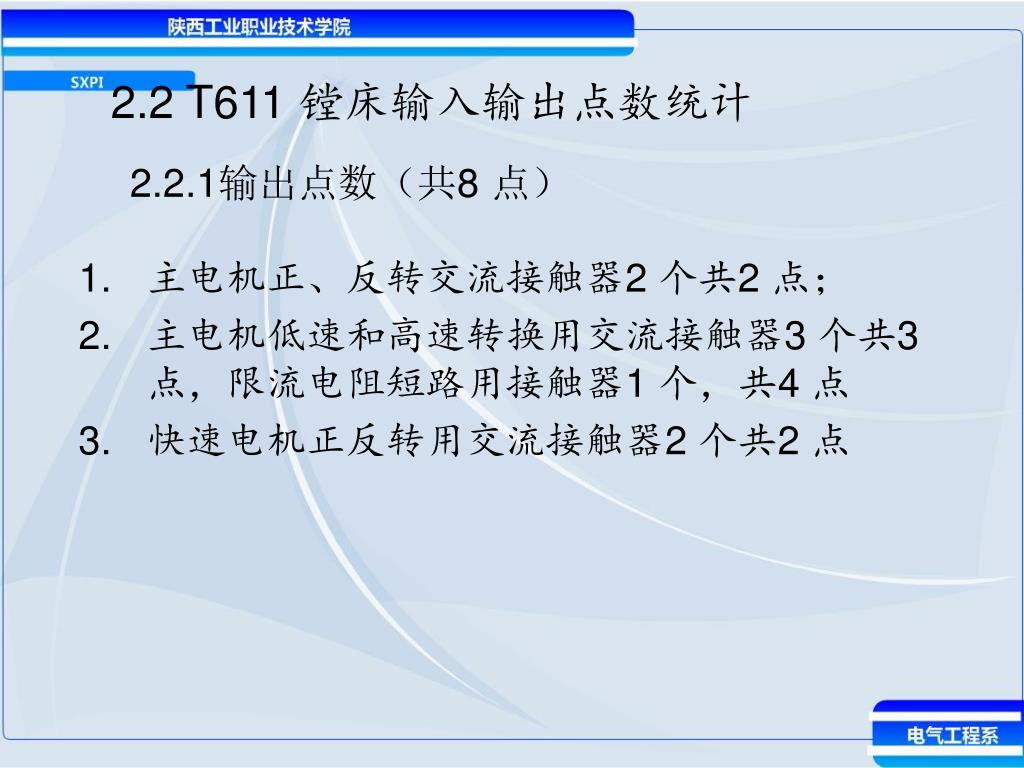

  10. 2.2 T611 镗床输入输出点数统计 2.2.1输出点数（共8 点） • 主电机正、反转交流接触器2 个共2 点； • 主电机低速和高速转换用交流接触器3 个共3 点，限流电阻短路用接触器1 个，共4 点 • 快速电机正反转用交流接触器2 个共2 点

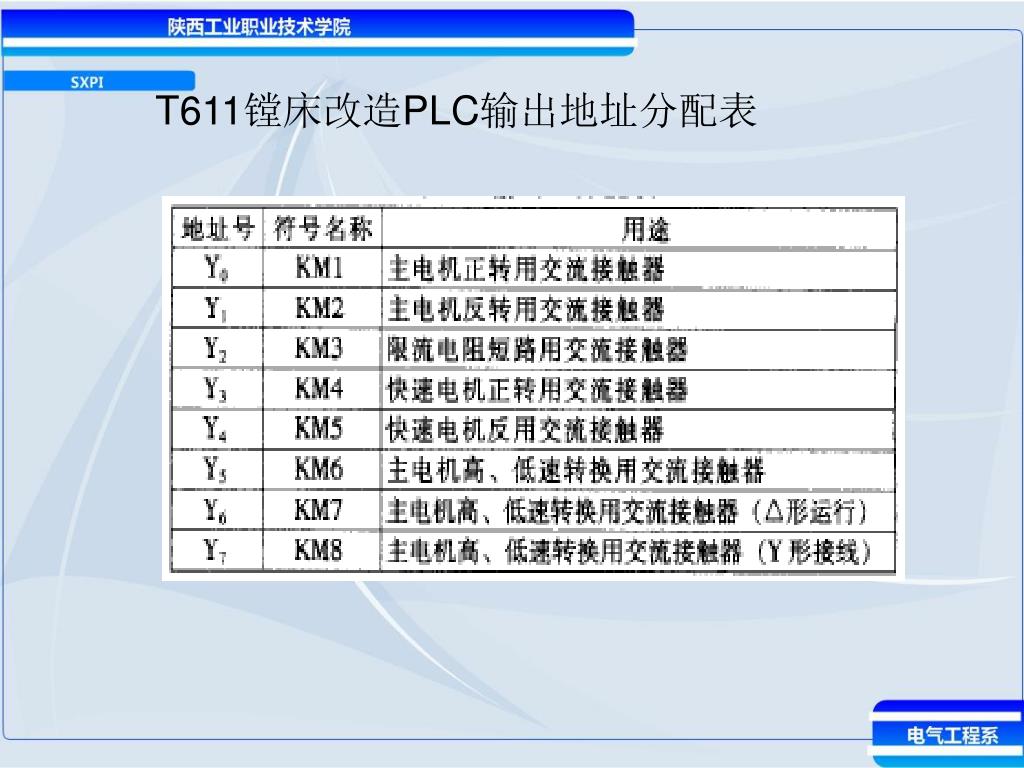

  11. T611镗床改造PLC输出地址分配表

  12. 2.3 T611镗床改造主电路及PLC接线图

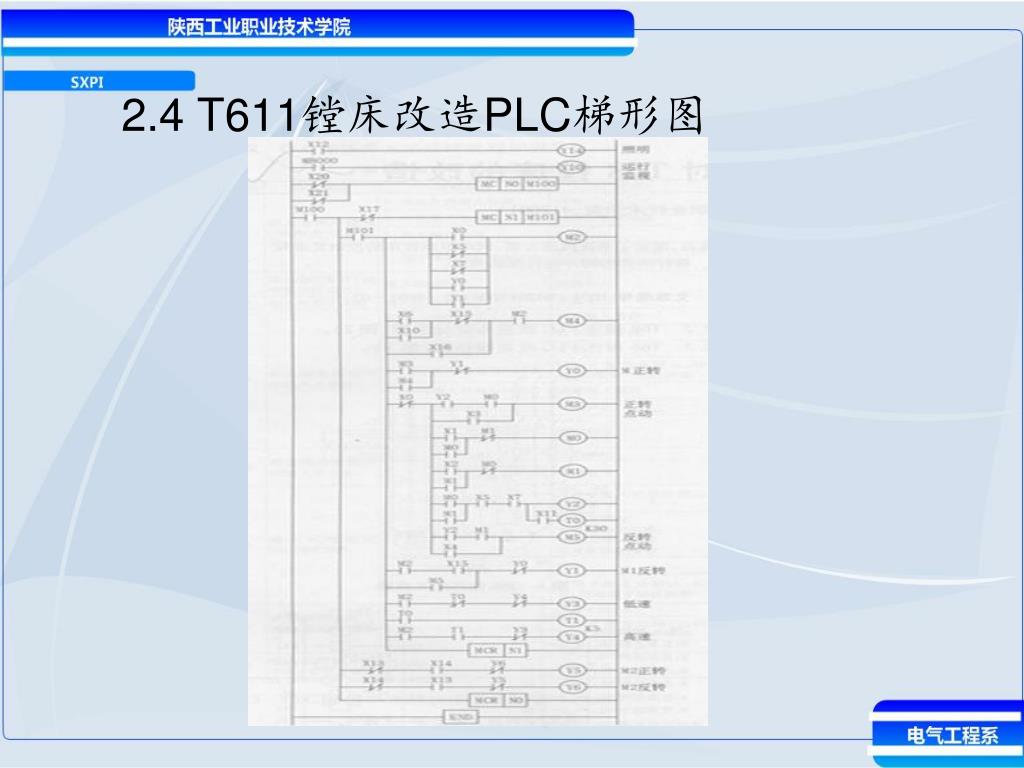

  13. 2.4 T611镗床改造PLC梯形图

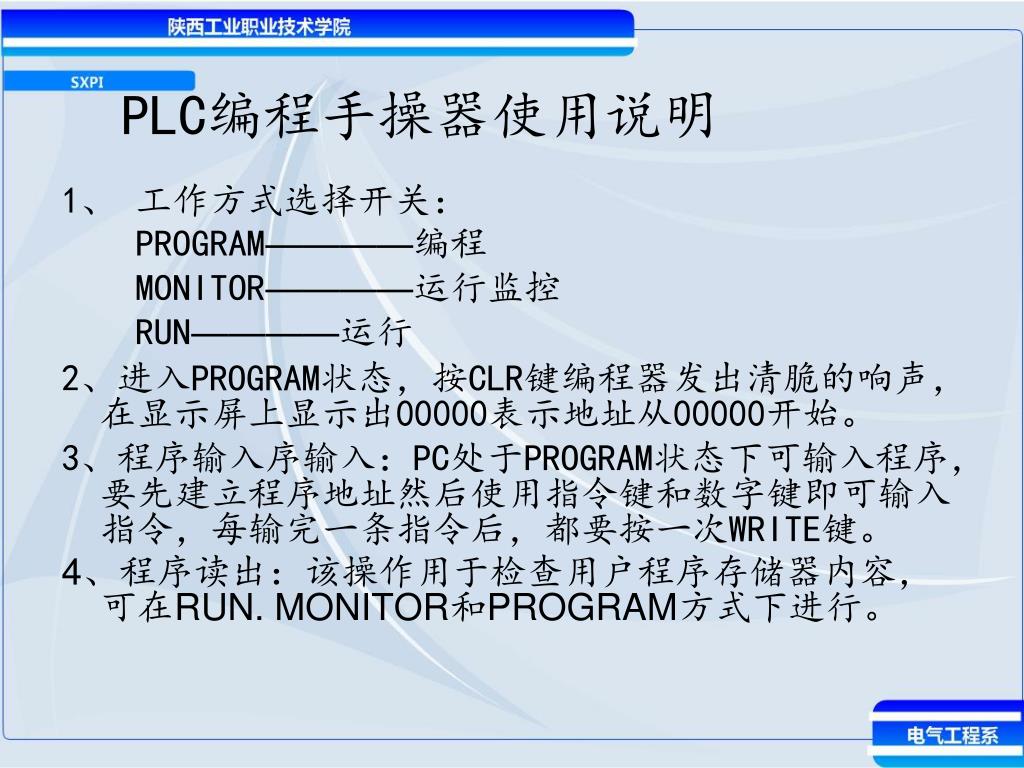

  14. PLC编程手操器使用说明 1、 工作方式选择开关： PROGRAM————编程 MONITOR————运行监控 RUN————运行 2、进入PROGRAM状态，按CLR键编程器发出清脆的响声，在显示屏上显示出00000表示地址从00000开始。 3、程序输入序输入：PC处于PROGRAM状态下可输入程序，要先建立程序地址然后使用指令键和数字键即可输入指令，每输完一条指令后，都要按一次WRITE键。 4、程序读出：该操作用于检查用户程序存储器内容，可在RUN. MONITOR和PROGRAM方式下进行。

  15. PLC编程手操器使用说明 5、程序检查：程序检查只能在PROGRAM状态下进行，按CLR、SRCH键，再按下检查级0、1或2后开始程序检查。如出现程序错误，再按SRCH键一次就会显示下一个错误，若设有END指令,则继续检查直到结束指令。 6、指令插入：本操作只能在PROGRAM状态下进行，其目的是把一条指令插入到已存入存储器的程序中，本操作使用INS键。 找到语句插入点，按CLR—→输入语句地址—→输入插入语句—→按INS键—→↓即可。 7、指令删除：在方式PROGRAM下进行，删除指令使用DEL键，找到删除语句—→按DEL键—→↑即可。

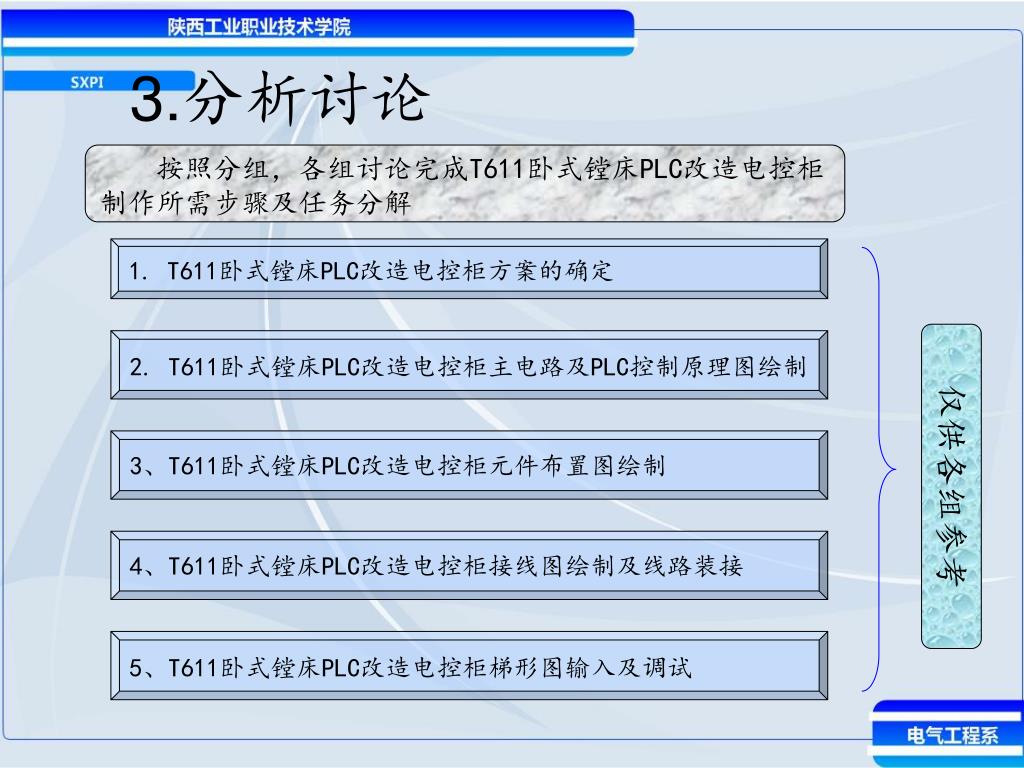

  16. 仅供各组参考 3.分析讨论 按照分组，各组讨论完成T611卧式镗床PLC改造电控柜 制作所需步骤及任务分解 1. T611卧式镗床PLC改造电控柜方案的确定 2. T611卧式镗床PLC改造电控柜主电路及PLC控制原理图绘制 3、T611卧式镗床PLC改造电控柜元件布置图绘制 4、T611卧式镗床PLC改造电控柜接线图绘制及线路装接 5、T611卧式镗床PLC改造电控柜梯形图输入及调试

  17. 1.小组计划； 2.确定步骤； 3.进行分工； 4.安排任务； 5.拟定检查； 6.评价标准。 T611卧式镗床 PLC改造步骤 4.制定计划 计划内容 教师辅导

  18. T611卧式镗床PLC改造 根据T611卧式镗床工作过程确定PLC改造电控柜方案 绘制 T611卧式镗床PLC改造电控柜元件布置图 T611卧式镗床PLC改造电控柜梯形图输入及调试 绘制T611卧式镗床PLC改造电控柜接线图并进行线路装接 5.项目实施 根据T611卧式镗床工作过程绘制PLC改造电控柜主电路及PLC控制线路图

  19. 教师辅导 5.1改造方案的确定 • 不改变原控制系统电气操作方法。 • 不改变原电气系统控制元件(包括行程开关、按钮、交流接触器、中间继电器,以上元件的数量、作用均与原电气线路相同)。 • 将原继电器控制的时间继电器去掉,改用PLC中的软继电器代替。 • 原控制线路中热继电器仍用硬件控制 （因过载使用几率较少）。 • 两个指示灯接线仍和原控制线路相同。

  20. 5.2 T611镗床PLC改造电控柜主电路线路图及PLC控制线路图 5.2.1 T611镗床PLC改造电控柜主电路线路图

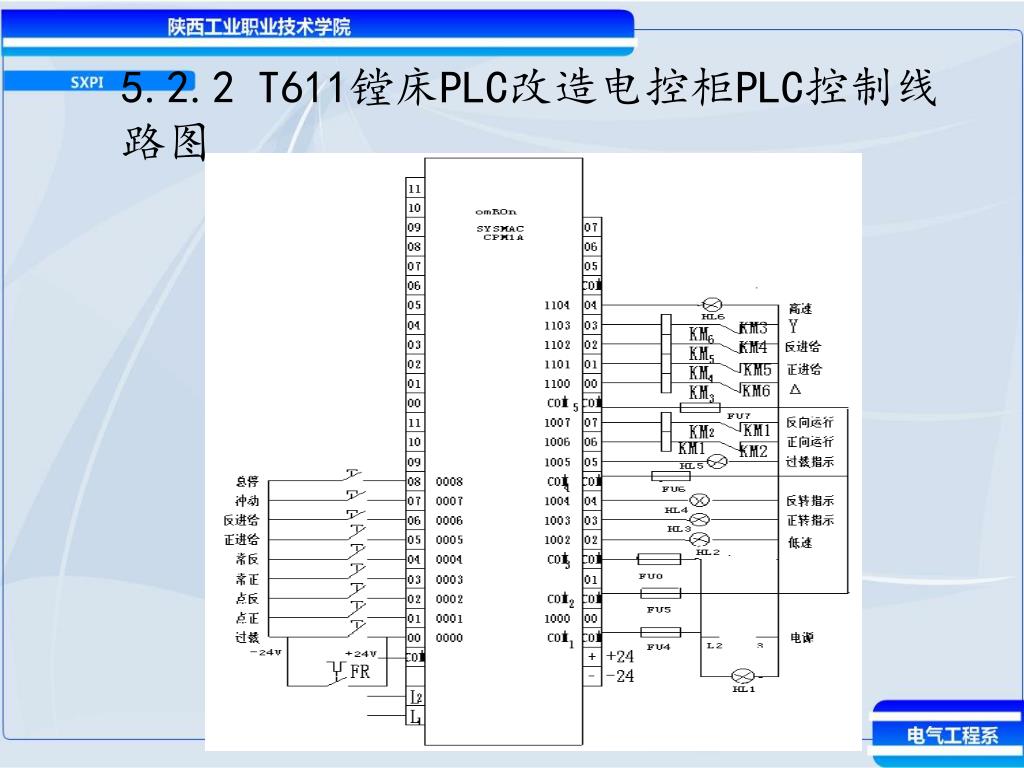

  21. 5.2.2 T611镗床PLC改造电控柜PLC控制线路图

  22. 5.2.3 T611镗床PLC改造电控柜I/O分配表

  23. 5.2.4 T611镗床PLC改造电控柜元件材料明细表

  24. 5.3 T611镗床PLC改造电控柜元件布置图

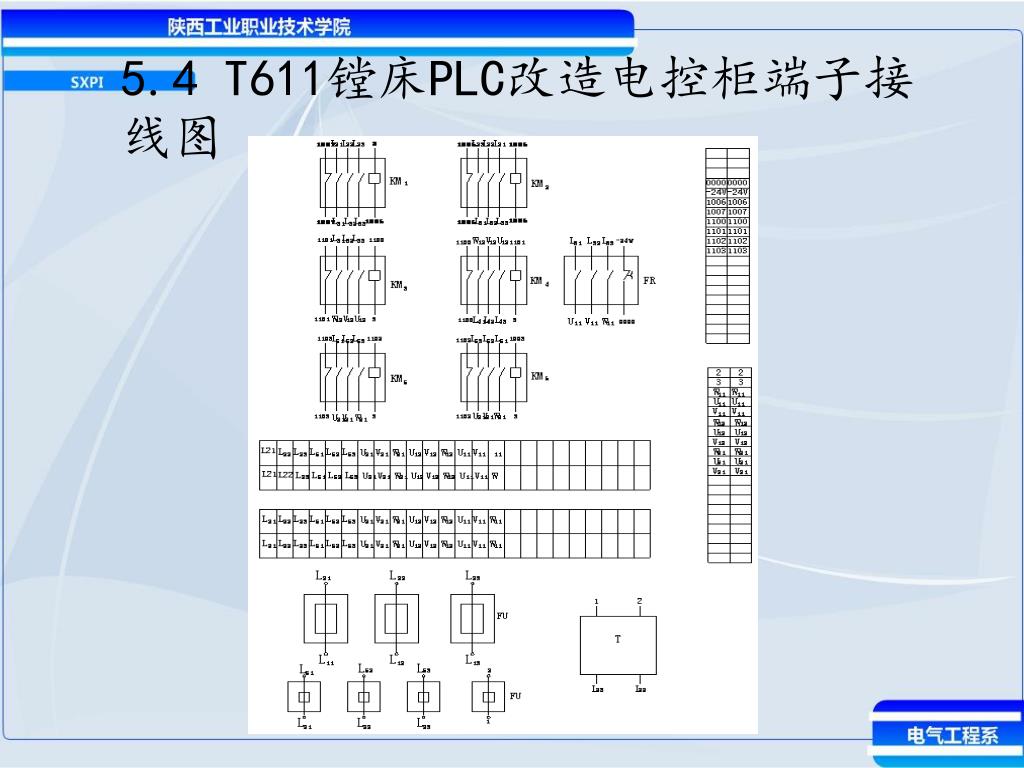

  25. 5.4 T611镗床PLC改造电控柜端子接线图

  26. 5.5 T611镗床PLC改造电控柜梯形图

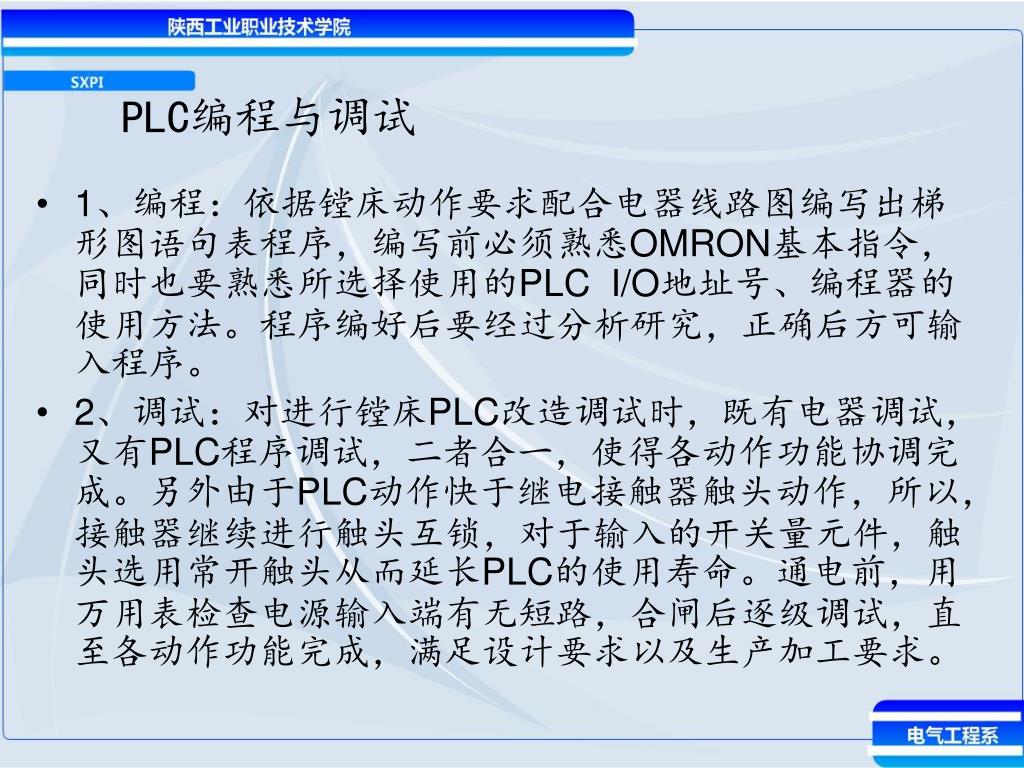

  27. PLC编程与调试 • 1、编程：依据镗床动作要求配合电器线路图编写出梯形图语句表程序，编写前必须熟悉OMRON基本指令，同时也要熟悉所选择使用的PLC I/O地址号、编程器的使用方法。程序编好后要经过分析研究，正确后方可输入程序。 • 2、调试：对进行镗床PLC改造调试时，既有电器调试，又有PLC程序调试，二者合一，使得各动作功能协调完成。另外由于PLC动作快于继电接触器触头动作，所以，接触器继续进行触头互锁，对于输入的开关量元件，触头选用常开触头从而延长PLC的使用寿命。通电前，用万用表检查电源输入端有无短路，合闸后逐级调试，直至各动作功能完成，满足设计要求以及生产加工要求。

  28. 6.任务检查 学生自查表：

  29. 教师工作 结果评价 师生交流研讨 提出建议 评估内容 项目成果展示学生操作 检查过程 排故过程 7.分析总结

  30. T611镗床PLC改造电控柜实物图

  31. 8.提交成果 1 团队协做比较好的组 2 任务理解与知识准备比较充分的组 3 任务完成较圆满的组 4 成果展示过程语言流畅、逻辑性强、表达准确的组
