  1. PERTEMUAN III - OLEH: MOHAMAD KANY LEGIAWAN, ST. MEDIA PENYIMPANAN FILE

  2. MAGNETIC DISK • Media yang digunakanpadaperalatanpenyimpanmagnetikdilapisidenganlogamoksida, oksidainiadalah material feromagnetik, yang berartijikainidibiarkanpadabidang yang mengandung magnet secarapermanenakanmenjadi magnet. • Penggeraknyamenggunakan motor untukmemutar media padakecepatantinggi, danpengaksesaninformasimenggunakanalatkecil yang dinamakan head

  3. Karakteristikfisik : • Bisaterdiridarisebuahpiringan disk → floppy disk • Bisaterdiridarikumpulanbeberapapiringan → harddisk • Dapatdiaksessecaralangsung/ direct • Aksesdilaksanakanoleh R/W Head yang tersediapadamasing-masingpermukaanpiringan • Permukaansetiappiringandibagi “menjadi track” yang merupakanlingkarankonsentris/ sepusat • Permukaantiapcakramterbuatdaribahanbesi yang mudahdimagneti • Setiap track dibagimenjadisektor-sektor/ blok. • Sektor/ blokmerupakan unit penyimpanan yang dapatdialamati • No track yang samadisetiappermukaanpiringanapabila “dihubungkan” secara virtual akanmembagiapa yang dikenalsebagai “silinder”

  4. Representasidanpengalamatan • Data pada disk jugadi block seperti data pada magnetic tape. • Pemanggilansebuah block adalahbanyaknya data yang diaksespadasebuah storage device. • data dari disk dipindahkankesebuah buffer pada main storage computer untukdiaksesolehsebuah program. • Kemampuanmengaksessevara direct pada disk menunjukkanbahwa record tidakselaludiaksessecara sequential

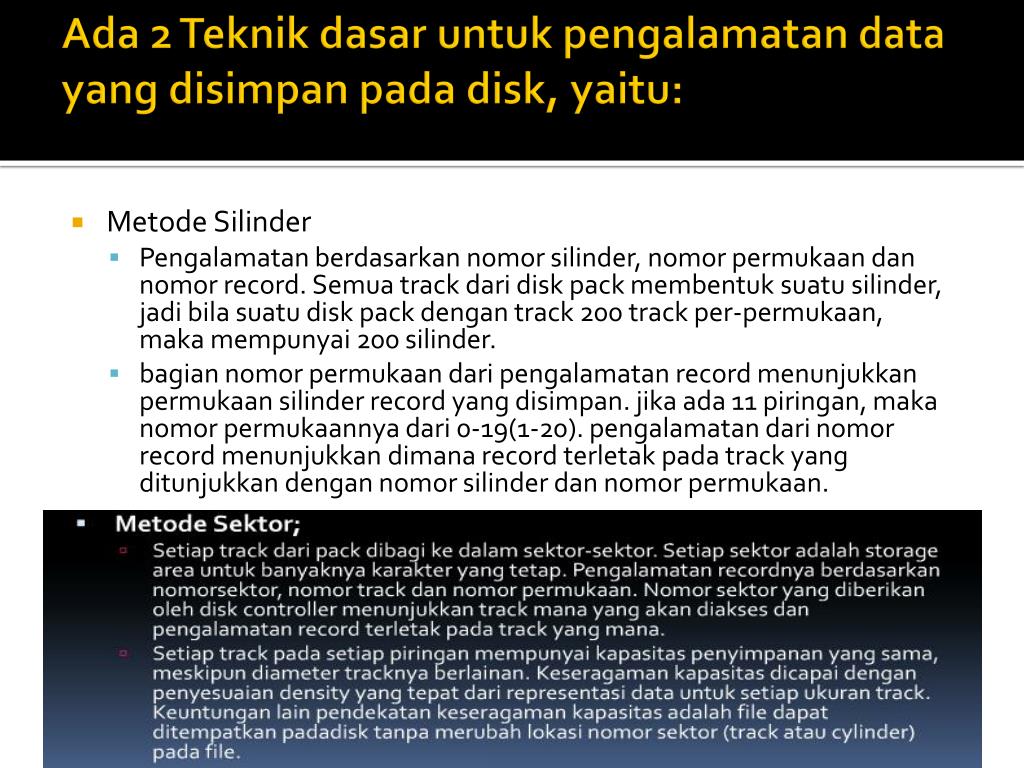

  5. Ada 2 Teknikdasaruntukpengalamatan data yang disimpanpada disk, yaitu: • MetodeSilinder • Pengalamatanberdasarkannomorsilinder, nomorpermukaandannomor record. Semua track dari disk pack membentuksuatusilinder, jadibilasuatu disk pack dengan track 200 track per-permukaan, makamempunyai 200 silinder. • bagiannomorpermukaandaripengalamatan record menunjukkanpermukaansilinder record yang disimpan. jikaada 11 piringan, makanomorpermukaannyadari 0-19(1-20). pengalamatandarinomor record menunjukkandimana record terletakpada track yang ditunjukkandengannomorsilinderdannomorpermukaan.

  6. OrganisasiBerkasdanMetodaAksespada Magnetic Disk

  7. SejarahPerkembanganHarddisk • Harddiskpadaawalperkembangannyadidominasiolehperusahaanraksasa yang menjadi standard komputeryaituIBM • Ditahun-tahunberikutnyamunculperusahaan-perusahaan lain antara lain Seagate, Quantum, Conner sampaidenganHewlet Packard’s ditahun1992 • Padaawalnyateknologi yang digunakanuntukbaca/tulis, antara head baca/tulisnyadanpiringan metal penyimpannyasalingmenyentuhTetapipadasaatinihalinidihindari, dikarenakankecepatanputarharddisksaatini yang tinggi, sentuhanpadapiringan metal penyimpanjustruakanmerusakfisikdaripiringantersebut. .

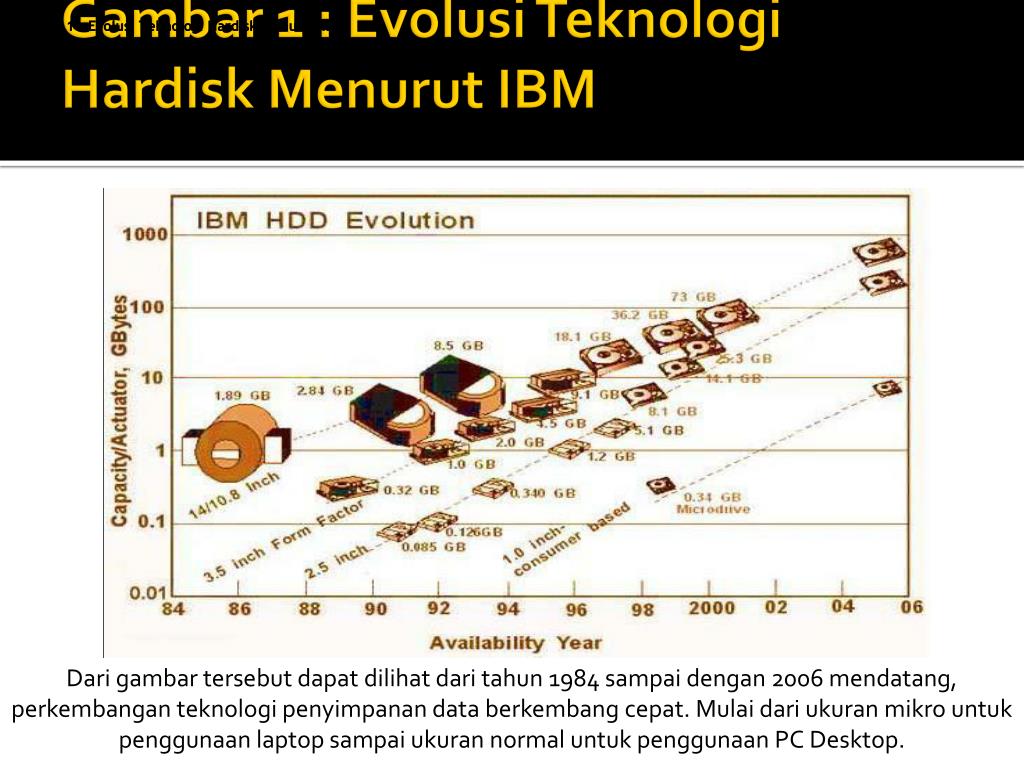

  8. Gambar 1 : Evolusi Teknologi Hardisk Menurut IBM Gambar 1 : Evolusi Teknologi Hardisk Menurut IBM Gambar 1 : EvolusiTeknologiHardiskMenurut IBM Dari gambartersebutdapatdilihatdaritahun 1984 sampaidengan 2006 mendatang, perkembanganteknologipenyimpanan data berkembangcepat. Mulaidariukuranmikrountukpenggunaan laptop sampaiukuran normal untukpenggunaan PC Desktop.

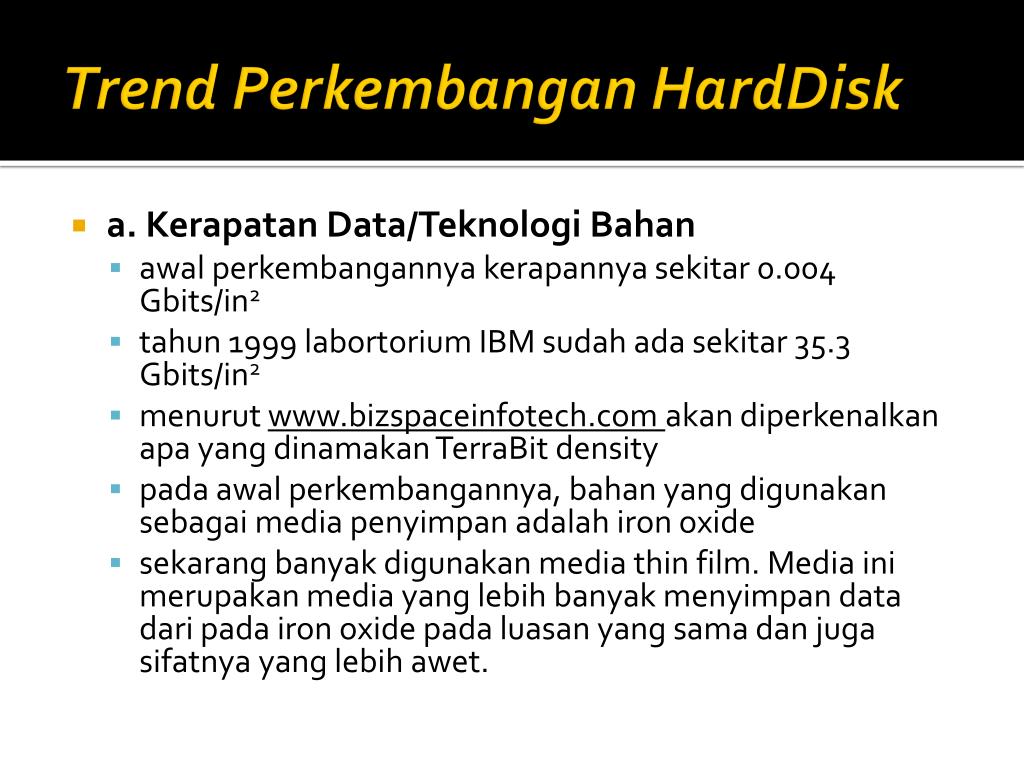

  9. Trend PerkembanganHardDisk • a. Kerapatan Data/TeknologiBahan • awalperkembangannyakerapannyasekitar 0.004 Gbits/in2 • tahun 1999 labortorium IBM sudahadasekitar 35.3 Gbits/in2 • menurutwww.bizspaceinfotech.com akandiperkenalkanapa yang dinamakanTerraBitdensity • padaawalperkembangannya, bahan yang digunakansebagai media penyimpanadalah iron oxide • sekarangbanyakdigunakan media thin film. Media inimerupakan media yang lebihbanyakmenyimpan data daripada iron oxide padaluasan yang samadanjugasifatnya yang lebihawet.

  10. b. Struktur head baca/tulis • Head baca/tulismerupakanperantaraantara media fisikdengan data elektronik • Lewat head ini data dituliske medium fisikataudibacadari medium fisik • Head akanmengubah data bit menjadipulsamagnetikdanmenuliskannyake medium fisik.

  11. Gambar 2 Desainkarakteristikkebanyakan head baca/tulis

  12. Evolusihead baca/tulisharddisk • Ferrite head, Metal-In-Gap (MIG) head, Thin Film (TF) Head, (Anisotropic) Magnetoresistive (MR/AMR) Heads, Giant Magnetoresistive (GMR) Heads • sekarang yang digunakanadalah Colossal Magnetoresistive (CMR) Heads. • Ferrite head, merupakanteknologi head yang paling kuno, terbuatdariintibesi yang berbentukhuruf U dandibungkusolehlilitanelektromagnetis. Teknologiinidiimplementasikanpadapertengahantahun 1980 padaharddisk Seagate ST-251.

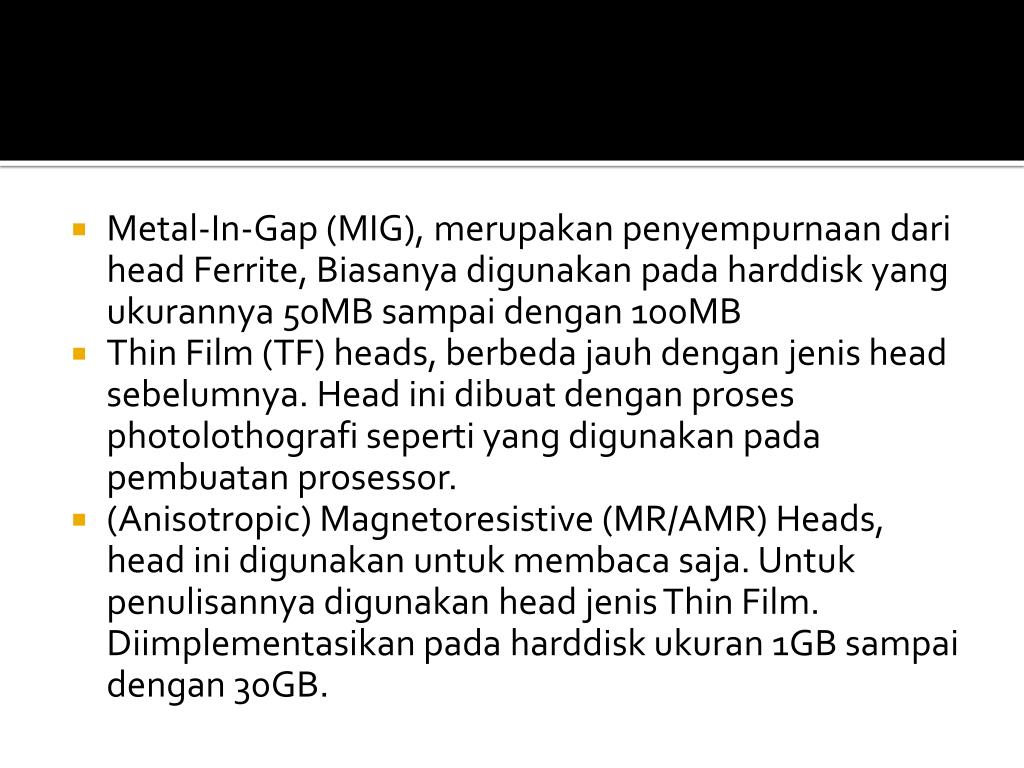

  13. Metal-In-Gap (MIG), merupakanpenyempurnaandari head Ferrite, Biasanyadigunakanpadaharddisk yang ukurannya 50MB sampaidengan100MB • Thin Film (TF) heads, berbedajauhdenganjenis head sebelumnya. Head inidibuatdenganprosesphotolothografiseperti yang digunakanpadapembuatanprosessor. • (Anisotropic) Magnetoresistive (MR/AMR) Heads, head inidigunakanuntukmembacasaja. Untukpenulisannyadigunakan head jenis Thin Film. Diimplementasikanpadaharddiskukuran 1GB sampaidengan 30GB.

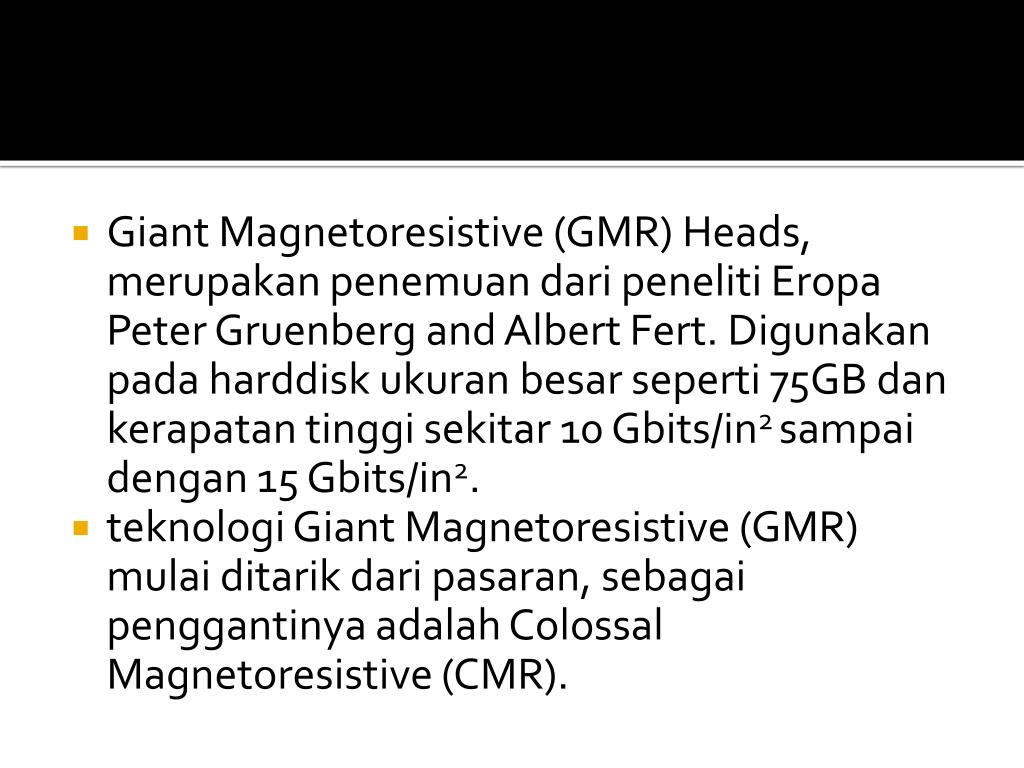

  14. Giant Magnetoresistive (GMR) Heads, merupakanpenemuandaripenelitiEropa Peter Gruenberg and Albert Fert. Digunakanpadaharddiskukuranbesarseperti 75GB dankerapatantinggisekitar 10 Gbits/in2 sampaidengan 15 Gbits/in2. • teknologi Giant Magnetoresistive (GMR) mulaiditarikdaripasaran, sebagaipenggantinyaadalah Colossal Magnetoresistive (CMR).

  15. KecepatanPutar Disk • Kecepatanputarpadajamanawalsekitar3600RPM • kecepatanputarditingkatkanmenjadi 4500RPM dan5400RPM • Karenakebutuhan media penyimpan yang mempunyaikemampuantinggidibuatlahdengankecepatan 7200RPM yang digunakanpadaharddisk SCSI.

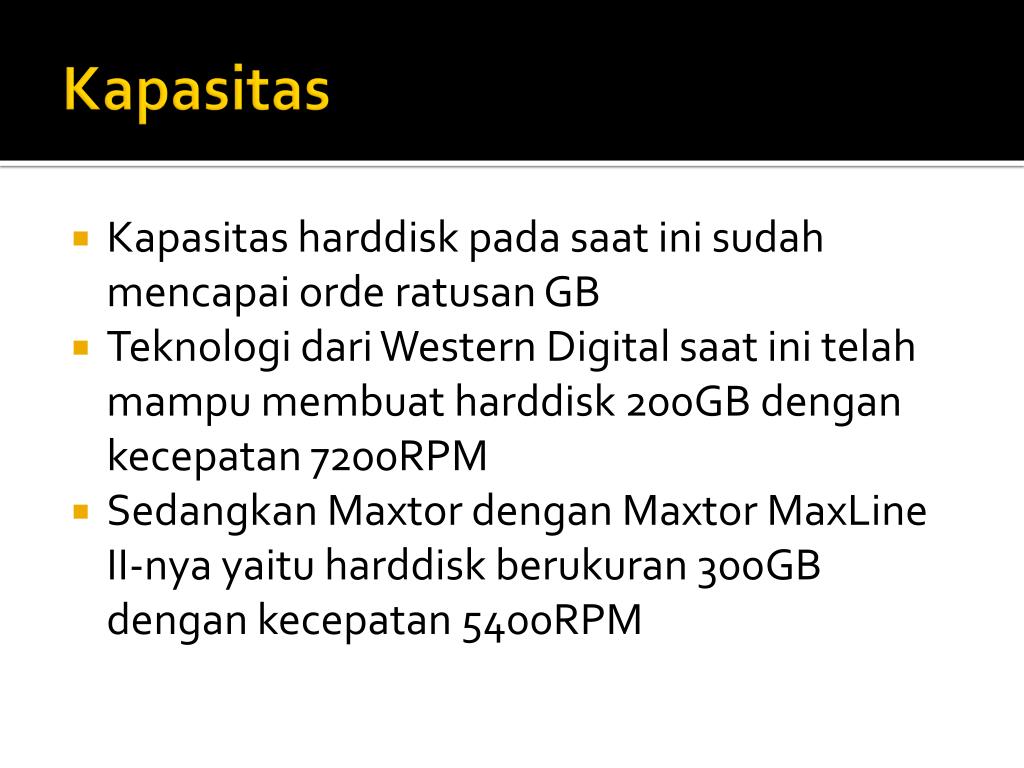

  16. Kapasitas • KapasitasharddiskpadasaatinisudahmencapaiorderatusanGB • Teknologidari Western Digital saatinitelahmampumembuatharddisk 200GB dengankecepatan7200RPM • Sedangkan Maxtor dengan Maxtor MaxLine II-nyayaituharddiskberukuran 300GB dengankecepatan5400RPM

  17. kontrol head Padatiappiringanpenyimpanterdapatsatu head. Untukmenjangkautengahpinggirpiringandigunakan sliders sebagaiperantaranya.

  18. TeknologiHarddiskmasadepan • Harddiskdimasamendatangsalahsatunyadititikberatkanpadakecepatanaksesdankapasitasnya • Hal inidapatdilakukandenganmereduksikomponenmekanisdarifisikharddisknya • Komponenmekanis yang tidakmampubekerjapadafrekuensitinggidigeserdengankomponen yang bersifatelektris yang mampubekerjadalamorde MHz bahkan GHz.

  19. BerikutIniBeberapaRangkumanReferensiSingkatMengenai Hard Disk • INTERFACE HARD DISKIDE (Integrated Drive Electronics) • standar lama yang masihada • Murah, danterintegrasidengan MB merupakanalasanteknologiiniteta p ada • Jumlah IDE ada 4 buahtiapMBKoneksidengankabelpipih 80 pininterface yang bottleneck danmenghambatpanas

  20. SCSI (Small Computer Standard Interface) • Kecapatan 160 mb/detikJenis SCSI (SCASI I, Wide SCSI, Ultra wide)Menggunakan card tersendiriMBteknologibarusudahmenyertakan card SCSInya • SCSI biasanyadigunakanuntuk system server, yang menuntutkinerjatinggiSistem SCSI dikenaldenganteknologiRAID,sistempenyusunan, penulisan, keamanandenganbeberapaHD • RAID (Redudancy Array of Independent Disk), merupakansekumpulandiskdrive yang dianggapoleh OS sebagai drive tunggal.Recoverydan security menjadiprioritas.

  21. Proses Baca Hardisk • Saatsebuahsistemoperasimengirimkan data kepada hard drive untukdirekam, drive tersebutmemproses data tersebutmenggunakansebuah formula matematikal yang kompleks yang menambahkansebuah bit ekstrapada data tersebut • Bit tersebuttidakmemakantempat: Di kemudianhari, saat data diambil, bit ekstratersebutmemungkinkan drive untukmendeteksidanmengkoreksikesalahanacak yang disebabkanolehvariasidarimedan magnet didalam drive tersebut

  22. Kemudian, drive tersebutmenggerakkan head melalui track yang sesuaidari platter tersebut. • Waktuuntukmenggerakkan head tersebutdinamakan “seek time”. Saatberadadiatas track yang benar, drive menunggusampai platter berputarhingga sector yang diinginkanberadadibawah head. Jumlahwaktutersebutdinamakan “drive latency”.

  23. Semakinpendekwaktu `seek` dan `latency`, semakincepat drive tersebutmenyelesaikanpekerjaannya. • Saatkomponenelektronik drive menentukanbahwasebuah head beradadiatas sector yang tepatuntukmenulis data, drive mengirimkanpulsaelektrikpada head tersebut. • Pulsatersebutmenghasilkansebuahmedanmagnetik yang mengubahpermukaanmagnetikpada platter

  24. Sectors dan Tracks  • Tracks adalahbagiandarisepanjanjangkelilinglingkarandariluarsampaikedalam.Sedangkan sector adalahbagiandaritracks.Sectorsmemilikijumlah bytes yang sudahdiatur. • Adaribuan sector dalam HD • 1 sectors normalnyamenyimpan 512 byte informasi

  25. BahanPembuatHardisk Saatinihddibuatdenganteknologi material media magnetikdisebut thin film.Lebihrapat, masapakainya, kecil, ringandaribahan oxide
